本發明涉及一種控制系統，具體是一種電子信息化家居控制系統。

背景技術：

物聯網是互聯網的應用拓展，與其說物聯網是網絡，不如說物聯網是業務和應用。因此，應用創新是物聯網發展的核心，以用戶體驗為核心的創新是物聯網發展的靈魂。物聯網就是利用局部網絡或互聯網等通信技術把傳感器、控制器、機器、人員和物等通過新的方式聯在一起，形成人與物、物與物相聯，實現信息化、遠程管理控制和智能化的網絡。物聯網是互聯網的延伸，它包括互聯網及互聯網上所有的資源，兼容互聯網所有的應用，但物聯網中所有的元素都是個性化和私有化的。

技術實現要素：

本發明的目的在于提供一種電子信息化家居控制系統，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種電子信息化家居控制系統，包括監控終端、無線顯示終端、電器監控模塊、空氣質量監控模塊和安全監控模塊，所述監控終端分別連接電器監控模塊、空氣質量監控模塊和安全監控模塊，監控終端還通過無線方式連接無線顯示終端，所述電器監控模塊還連接主電源狀態檢測模塊，所述空氣質量監控模塊分別連接溫度傳感器模塊、濕度傳感器模塊和煙霧傳感器模塊，所述安全監控模塊還分別連接攝像頭模塊、門窗狀態檢測模塊、臥室電器開關狀態檢測模塊和客廳電器開關狀態檢測模塊；所述煙霧傳感器模塊包括電阻R1、電容C1、運放U2和運放U3，所述電阻R1一端接地，電阻R1另一端分別連接電阻R2和三極管VT1基極，三極管VT1發射極連接接地電阻R3，三極管VT1集電極連接紅外二極管D1負極，紅外二極管D1正極連接電阻R4，電阻R4另一端分別連接電源VCC和電阻R2另一端，所述電容C1一端連接光敏二極管D2正極，光敏二極管D2負極連接接地電阻R5，電容C1另一端分別連接接地電阻R6、電容C2和運放U2正極，運放U2反相端分別連接接地電阻R7和電阻R8，電阻R8另一端分別連接運放U2輸出端和電阻R9，電阻R9另一端分別連接接地電阻R10和運放U3正極，運放U3反相端分別連接接地電阻R11和電阻R12，電阻R12另一端分別連接電容C2另一端和電阻R14，電阻R14另一端分別連接接地電阻R13和輸出端Vo。

作為本發明進一步的方案：所述監控終端通過GMS無線方式連接無線顯示終端。

作為本發明進一步的方案：所述煙霧傳感器模塊采用MQ-2。

作為本發明再進一步的方案：所述運放U2和運放U3均采用LM324。

與現有技術相比，本發明的有益效果是：本發明電子信息化家居控制系統能夠監控家庭內氣體質量、電力安全以及門窗是否關閉等情況，并通過無線方式發送到無線顯示終端，安全可靠，非常適合推廣使用。

附圖說明

圖1為電子信息化家居控制系統的結構原理框圖；

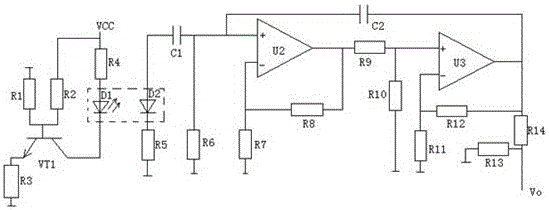

圖2為電子信息化家居控制系統中煙霧傳感器模塊。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1，本發明實施例中，一種電子信息化家居控制系統，包括監控終端、無線顯示終端、電器監控模塊、空氣質量監控模塊和安全監控模塊，所述監控終端分別連接電器監控模塊、空氣質量監控模塊和安全監控模塊，監控終端還通過無線方式連接無線顯示終端，所述電器監控模塊還連接主電源狀態檢測模塊，所述空氣質量監控模塊分別連接溫度傳感器模塊、濕度傳感器模塊和煙霧傳感器模塊，所述安全監控模塊還分別連接攝像頭模塊、門窗狀態檢測模塊、臥室電器開關狀態檢測模塊和客廳電器開關狀態檢測模塊；所述煙霧傳感器模塊包括電阻R1、電容C1、運放U2和運放U3，所述電阻R1一端接地，電阻R1另一端分別連接電阻R2和三極管VT1基極，三極管VT1發射極連接接地電阻R3，三極管VT1集電極連接紅外二極管D1負極，紅外二極管D1正極連接電阻R4，電阻R4另一端分別連接電源VCC和電阻R2另一端，所述電容C1一端連接光敏二極管D2正極，光敏二極管D2負極連接接地電阻R5，電容C1另一端分別連接接地電阻R6、電容C2和運放U2正極，運放U2反相端分別連接接地電阻R7和電阻R8，電阻R8另一端分別連接運放U2輸出端和電阻R9，電阻R9另一端分別連接接地電阻R10和運放U3正極，運放U3反相端分別連接接地電阻R11和電阻R12，電阻R12另一端分別連接電容C2另一端和電阻R14，電阻R14另一端分別連接接地電阻R13和輸出端Vo；所述監控終端通過GMS無線方式連接無線顯示終端；所述煙霧傳感器模塊采用MQ-2；所述運放U2和運放U3均采用LM324。

請參閱圖1，電子信息化家居控制系統，包括監控終端、無線顯示終端、電器監控模塊、空氣質量監控模塊和安全監控模塊，所述監控終端分別連接電器監控模塊、空氣質量監控模塊和安全監控模塊，監控終端還通過無線方式連接無線顯示終端，所述電器監控模塊還連接主電源狀態檢測模塊，所述空氣質量監控模塊分別連接溫度傳感器模塊、濕度傳感器模塊和煙霧傳感器模塊，所述安全監控模塊還分別連接攝像頭模塊、門窗狀態檢測模塊、臥室電器開關狀態檢測模塊和客廳電器開關狀態檢測模塊；主電源狀態檢測模塊將倉庫內的電力情況反饋給電器監控模塊，溫度傳感器模塊、濕度傳感器模塊和煙霧傳感器模塊將倉庫內溫度、濕度以及是否出現火災煙霧情況反饋給空氣質量監控模塊，攝像頭模塊和門窗狀態檢測模塊分別將倉庫內部情況以及門窗是否關閉反饋給安全監控模塊，之后傳遞給監控終端，監控終端再通過無線方式傳遞給無線顯示終端。

請參閱圖2，煙霧傳感器模塊包括電阻R1、電容C1、運放U2和運放U3，所述電阻R1一端接地，電阻R1另一端分別連接電阻R2和三極管VT1基極，三極管VT1發射極連接接地電阻R3，三極管VT1集電極連接紅外二極管D1負極，紅外二極管D1正極連接電阻R4，電阻R4另一端分別連接電源VCC和電阻R2另一端，所述電容C1一端連接光敏二極管D2正極，光敏二極管D2負極連接接地電阻R5，電容C1另一端分別連接接地電阻R6、電容C2和運放U2正極，運放U2反相端分別連接接地電阻R7和電阻R8，電阻R8另一端分別連接運放U2輸出端和電阻R9，電阻R9另一端分別連接接地電阻R10和運放U3正極，運放U3反相端分別連接接地電阻R11和電阻R12，電阻R12另一端分別連接電容C2另一端和電阻R14，電阻R14另一端分別連接接地電阻R13和輸出端Vo；所述監控終端通過GMS無線方式連接無線顯示終端；所述煙霧傳感器模塊采用MQ-2；所述運放U2和運放U3均采用LM324；煙霧檢測采用紅外二極管和光敏二極管，并且安裝在暗室內，兩管成鈍角處于相對狀態，給電路提供3.3V直流穩壓電源，電路即刻開始工作，如果沒有發生火災險情(無煙霧)，紅外光不能到達D2；當出現火災險情(有煙霧)時，紅外光在煙霧顆粒表面產生漫反射和折射而進入D2，煙霧越大紅外光漫反射及折射越強，D2接收的信號越強，D2接收到的微弱信號經LM324兩級放大后送入到外部的LPC2200（圖中未畫出）進行A／D轉換后送入外部控制器，控制器通過A／D轉換值的大小來判斷是否需要進行相關的報警操作。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
