本發明涉及一種太陽能智能續航監控方法及系統，屬于太陽能照明及監控領域。

背景技術：

隨著人們環保意識的增強，太陽能照明工具目前已經非常普及。太陽能燈是采用晶體硅太陽能電池供電，免維護閥控式密封蓄電池(膠體電池)儲存電能，超高亮LED燈具作為光源，并由智能化充放電控制器控制，用于代替?zhèn)鹘y(tǒng)公用電力照明的路燈。白天太陽能路燈在智能控制器的控制下，太陽能光伏板經過太陽光的照射，吸收太陽能光并轉換成電能，向蓄電池組充電，晚上蓄電池組提供電力給LED燈光源供電，實現照明功能。直流控制器能確保蓄電池組不因過充或過放而被損壞，同時具備光控、時控、溫度補償及防雷、反極性保護等功能。

帶監控裝置的太陽能路燈也被廣泛的應用于生活中，在公路隨處可見，它節能環保、安全可靠。但是，由于目前的太陽能燈通常僅有開啟和停止兩種狀態，無法對電量進行智能控制，尤其在進行監控拍攝作業時，為了補光，往往瞬時需電量大，整體耗電量大幅增長，僅靠太陽能光伏板在白天吸收的能量，不足以維持長時間運行，通常需要外接電線已提供備用電力，整個路燈網絡的供電線路繁雜，增加了運營維護的成本。

技術實現要素：

為了解決現有技術的不足，本發明提供了一種太陽能智能續航監控方法及系統，采用智能續航調控，能夠大幅增強續航能力，省卻供電線，達到節約運營維護成本的目的，并且并不影響監控拍攝的正常作業質量。

本發明為解決其技術問題所采用的技術方案是：提供了一種太陽能智能續航監控方法，包括以下步驟：

(1)監控?cái)z像頭初始狀態為休眠，LED點陣式補光燈初始狀態為不發光；

(2)雷達測速儀實時探測設置距離內是否存在移動物體，若探測到移動物體，則向控制器發送確認信號，控制器控制監控?cái)z像頭開始監控工作，同時控制LED點陣式補光燈進行補光作業；控制器實時監測由安裝于太陽追蹤器上的太陽能光伏板供電的蓄電池電量，根據蓄電池電量調整LED點陣式補光燈的光強；

(3)控制器實時地將監控?cái)z像頭拍攝的畫面通過無線網絡將監控畫面?zhèn)鬏斨林醒肟刂品?wù)器進行顯示；

(4)雷達測速儀實時探測設置距離內是否存在移動物體，若未探測到移動物體，則向控制器發送取消信號，控制器控制監控?cái)z像頭返回休眠，并將控制LED點陣式補光燈不進行補光作業，返回步驟(2)。

步驟(2)控制器控制LED點陣式補光燈進行補光作業前，首先通過光照強度測試儀檢測光照強度是否滿足攝像要求，若不滿足，則控制器控制LED點陣式補光燈進行補光。

步驟(2)所述根據蓄電池電量調整LED點陣式補光燈的光強，具體通過調整LED點陣式補光燈的LED光點的發光數量，來調整LED點陣式補光燈的光強。

步驟(2)所述根據蓄電池電量調整LED點陣式補光燈的光強，具體通過調整LED點陣式補光燈的LED光點的發光數量，以調整LED點陣式補光燈的光強。

步驟(2)所述根據蓄電池電量調整LED點陣式補光燈的光強，采用階梯式調整方法，預先設置蓄電池電量判斷區間，根據蓄電池電量所屬區間確定LED點陣式補光燈的光強。

當LED點陣式補光燈不進行補光作業時，控制器控制LED點陣式補光燈的LED光點排列形成指示圖案。

所述指示圖案由中央控制服務器通過無線網絡發送至控制器。

本發明同時提供了一種基于所述監控方法的太陽能智能續航監控系統，包括中央調度服務器以及通過無線網絡與其通信的太陽能智能續航監控裝置，所述太陽能智能續航監控裝置包括燈柱以及所述燈柱上部的支撐桿，支撐桿上安裝有控制器以及與控制器連接的雷達測速儀、監控?cái)z像頭、LED點陣式補光燈以及無線收發單元，所述控制器、雷達測速儀、監控?cái)z像頭、LED點陣式補光燈以及無線收發單元均由蓄電池供電，所述蓄電池與位于燈柱頂部安裝于太陽追蹤器的太陽能光伏板連接；所述太陽能智能續航監控裝置通過無線收發單元與中央調度服務器通信。

所述控制器與由蓄電池供電的光照強度檢測儀連接。

本發明基于其技術方案所具有的有益效果在于：

(1)本發明利用雷達測速儀的雷達波檢測是否存在移動物體，若存在才將監控?cái)z像頭從休眠中喚醒，避免在交通閑暇時開啟監控?cái)z像頭造成電量浪費；

(2)本發明的LED點陣式補光燈進行補光作業時可采用階梯式調整方法，例如設置蓄電池電量判斷區間為0～50％電量，50～100％電量時，將LED點陣式補光燈的光強分別設置為30％光強和100％光強，達到智能續航的目的；

(3)本發明的LED點陣式補光燈采用點陣式光點，易于控制；

(4)本發明的LED點陣式補光燈在不進行補光作業時，可根據設置由控制器控制點陣式光點的排列圖案，達到指示或廣告的目的，一物多用，節約社會資源；

(5)本發明的控制器還可以與光照強度檢測儀連接，在補光作業前首先判斷當前光照強度是否滿足攝像要求，若不滿足，才進行補光作業，進一步節約電量；

(6)本發明的太陽能光伏板安裝于太陽能追蹤器上，可根據設置在白天進行追光運行，最大限度提高太陽能光伏板的能量吸收效率；

(7)本發明的太陽能智能續航監控裝置利用無線收發單元通過無線網絡與中央調度服務器通信，能夠?qū)崿F(xiàn)一對多的遠程管理，為遠程維護和調度提供便利；

(8)利用本發明的太陽能智能續航監控方法及系統，能夠?qū)崿F(xiàn)長時間續航，節省了外接供電線路，達到節約運營維護成本的目的，并且并不影響監控拍攝的正常作業質量，尤其適合城市規模運行使用。

附圖說明

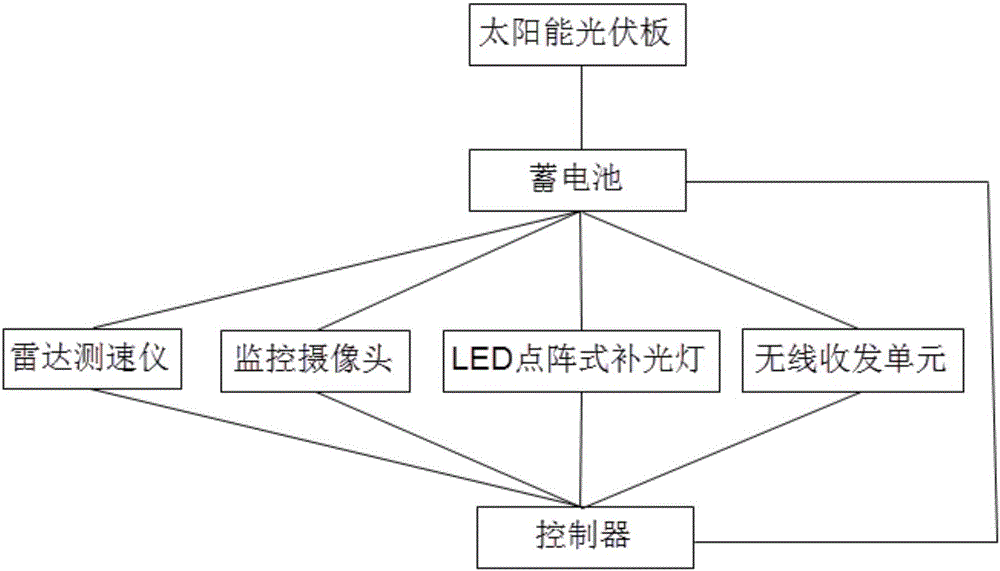

圖1是本發明太陽能智能續航監控裝置的模塊示意圖。

具體實施方式

下面結合附圖和實施例對本發明作進一步說明。

本發明提供了提供了一種太陽能智能續航監控方法，包括以下步驟：

(1)監控?cái)z像頭初始狀態為休眠，LED點陣式補光燈初始狀態為不發光；

(2)雷達測速儀實時探測設置距離內是否存在移動物體，若探測到移動物體，則向控制器發送確認信號，控制器控制監控?cái)z像頭開始監控工作，同時控制LED點陣式補光燈進行補光作業；控制器實時監測由安裝于太陽追蹤器上的太陽能光伏板供電的蓄電池電量，根據蓄電池電量調整LED點陣式補光燈的光強；

(3)控制器實時地將監控?cái)z像頭拍攝的畫面通過無線網絡將監控畫面?zhèn)鬏斨林醒肟刂品?wù)器進行顯示；

(4)雷達測速儀實時探測設置距離內是否存在移動物體，若未探測到移動物體，則向控制器發送取消信號，控制器控制監控?cái)z像頭返回休眠，并將控制LED點陣式補光燈不進行補光作業，返回步驟(2)。

步驟(2)控制器控制LED點陣式補光燈進行補光作業前，首先通過光照強度測試儀檢測光照強度是否滿足攝像要求，若不滿足，則控制器控制LED點陣式補光燈進行補光。

步驟(2)所述根據蓄電池電量調整LED點陣式補光燈的光強，具體通過調整LED點陣式補光燈的LED光點的發光數量，來調整LED點陣式補光燈的光強。

步驟(2)所述根據蓄電池電量調整LED點陣式補光燈的光強，具體通過調整LED點陣式補光燈的LED光點的發光數量，以調整LED點陣式補光燈的光強。

步驟(2)所述根據蓄電池電量調整LED點陣式補光燈的光強，采用階梯式調整方法，預先設置蓄電池電量判斷區間，根據蓄電池電量所屬區間確定LED點陣式補光燈的光強。

當LED點陣式補光燈不進行補光作業時，控制器控制LED點陣式補光燈的LED光點排列形成指示圖案。

所述指示圖案由中央控制服務器通過無線網絡發送至控制器。

本發明同時提供了一種基于所述監控方法的太陽能智能續航監控系統，包括中央調度服務器以及通過無線網絡與其通信的太陽能智能續航監控裝置，所述太陽能智能續航監控裝置包括燈柱以及所述燈柱上部的支撐桿，支撐桿上安裝有控制器以及與控制器連接的雷達測速儀、監控?cái)z像頭、LED點陣式補光燈以及無線收發單元，所述控制器、雷達測速儀、監控?cái)z像頭、LED點陣式補光燈以及無線收發單元均由蓄電池供電，所述蓄電池與位于燈柱頂部安裝于太陽追蹤器的太陽能光伏板連接；所述太陽能智能續航監控裝置通過無線收發單元與中央調度服務器通信。太陽能智能續航監控裝置的模塊連接圖如圖1所示。

所述控制器還可以與由蓄電池供電的光照強度檢測儀連接，在補光作業前首先判斷當前光照強度是否滿足攝像要求，若不滿足，才進行補光作業，進一步節約電量。

利用本發明的太陽能智能續航監控方法及系統，能夠?qū)崿F(xiàn)長時間續航，節省了外接供電線路，達到節約運營維護成本的目的，并且并不影響監控拍攝的正常作業質量，能夠?qū)崿F(xiàn)一對多的遠程管理，為遠程維護和調度提供便利，尤其適合城市規模運行使用。
