本發明涉及一種用于智能變電站業務配置的方法及裝置，屬于智能電網技術領域。

背景技術：

當前智能變電站的保護網絡，采用的是點對點的傳輸方式，每一路SV，每一路GOOSE，都有一根光纖直連，各條業務互不干擾。雖然說是網絡，其實只是多條線路的集合。這樣的網絡可靠性好，然而卻對資源有較大的浪費。

新一代智能變電站提出了三網合一，站控層、間隔層、過程層，各設備的多層業務通過一個接口接入網絡，這樣節省了大量的光纖，接線管理也更容易。在三網合一的網絡中，為了避免不同業務間的相互影響，我們對于每條業務做了單獨規劃，分別具有獨立的帶寬和優先級，帶有不同的標簽，各條業務分別識別處理。

然而這樣的各條業務分別規劃，也帶來了一個問題，就是在配置的時候較為繁瑣。以目前的220kV變電站為例，全站有1000條左右的各種業務，每條業務的標簽分配，端口匹配，采用命令行手工配置的情況下是個不小的工作量。而且各條業務差異很小，手動配置容易出錯。而且在現場施工的時候，實際的業務經常會根據情況調整，每次發生調整都需要修改配置，對于變電站的維護人員來說，也并不友好。

有鑒于此，本發明人對此進行研究，專門開發出一種用于智能變電站業務配置的方法及裝置，本案由此產生。

技術實現要素：

本發明的目的是提供一種用于智能變電站業務配置的方法及裝置，解決變電站現場新建、改造、升級時配置繁瑣，以及系統對變電站維護人員不友好的問題。

為了實現上述目的，本發明的解決方案是：

一種用于智能變電站業務配置的方法，包括如下步驟：

電力保護裝置內置式光網絡單元ONU的用戶口接收到業務報文之后，將所述業務報文發送到ONU的FPGA單元；

FPGA單元識別該報文的報文類型，并在預先的寄存器表項中不存在所述報文類型時，按照預設格式為所述報文添加自定義字段，發送至ONU的CPU口；

ONU的內部程序從所述CPU口接收到所述報文后，根據所述自定義字段判斷是否為新業務發現的報文，并在確定是新業務發現的報文時根據所述報文確定所述新業務的信息，所述新業務的信息用于配置所述新業務。

作為優選，所述報文類型包括SV、GOOSE、MMS。

作為優選，所述FPGA單元按照預設格式為所述報文添加自定義字段，具體為：

所述FPGA單元在所述報文的mac字段后添加4字節的自定義字段；

在所述4字節的自定義字段中添加報文的端口信息和優先級信息。

作為優選，所述根據所述報文確定的所述新業務的信息，包括：代表業務報文的報文類型、APPid和代表所在ONU的網元id（neid）、端口編號和mac地址信息。

作為優選，所述自定義字段的格式采用vlantag格式，在低12bit的vlan部分，其中的高7bit表示是否為新業務的發現報文，低5bit表示收到報文的端口號；自定義字段之后的第5、6字節為業務類型Ethertype字段，再之后的第7、8字節為業務的APPID字段。

一種用于智能變電站業務配置的裝置，包括：光網絡單元ONU，所述ONU包括用戶口、FPGA單元、CPU口和執行模塊，其中，

光網絡單元ONU的用戶口，用于在接收到業務報文之后，將所述業務報文發送到ONU的FPGA單元，

FPGA單元，用于識別該報文的報文類型，并在預先的寄存器表項中不存在所述報文類型時，按照預設格式為所述報文添加自定義字段，發送至ONU的CPU口；

ONU的執行模塊，用于從所述CPU口接收到所述報文后，根據所述自定義字段判斷是否為新業務發現的報文，并在確定是新業務發現的報文時根據所述報文確定所述新業務的信息，所述新業務的信息用于配置所述新業務。

作為優選，所述報文類型包括SV、GOOSE、MMS。

作為優選，所述FPGA單元具體用于識別該報文的報文類型，并在預先的寄存器表項中不存在所述報文類型時，在所述報文的mac字段后添加4字節的自定義字段，在所述4字節的自定義字段中添加報文的端口信息和優先級信息。

作為優選，所述根據所述報文確定的所述新業務的信息，包括：代表業務報文的報文類型、APPid和代表所在ONU的網元id、端口編號和mac地址信息。

作為優選，所述自定義字段的格式采用vlantag格式，在低12bit的vlan部分，其中的高7bit表示是否為新業務的發現報文，低5bit表示收到報文的端口號；自定義字段之后的第5、6字節為業務類型Ethertype字段，再之后的第7、8字節為業務的APPID字段。

本發明所述的用于智能變電站業務配置的方法及裝置，適用于電力保護業務，由底層芯片F(xiàn)PGA發現未知業務，并做添加信息處理后轉發給CPU口；軟件提取后解析報文，將獲得的信息組裝成報文后發給網管，并以log形式存在本地。解決可變電站現場新建、改造、升級時配置繁瑣，以及系統對變電站維護人員不友好的問題。

以下結合附圖及具體實施例對本發明做進一步詳細描述。

附圖說明

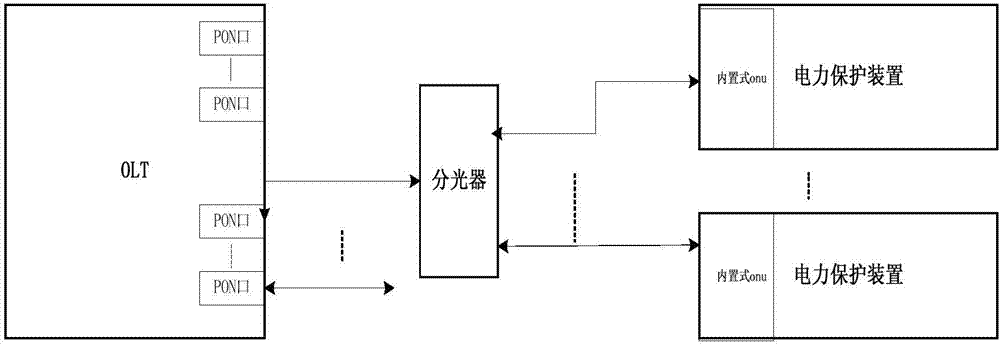

圖1為本實施例的智能變電站網絡結構示意圖；

圖2為本實施例的報文格式；

圖3為本實施例的用于智能變電站業務配置的裝置框圖。

具體實施方式

相關術語解釋：

ONU (Optical Network Unit) 光網絡單元；

FPGA（Field－Programmable Gate Array），即現場可編程門陣列，是一種可編程的邏輯芯片；

CPU口：CPU的以太網口，屬于內部口，外部不可見，與FPGA的內部口互通。

實施例一、

圖1為本實施例的用于智能變電站業務配置的方法所基于的網絡結構示意圖。本實施例所述的用于智能變電站業務配置的方法，可以包括如下步驟：

1）電力保護裝置內置式光網絡單元ONU的用戶口接收到業務報文之后，將所述業務報文發送到ONU的FPGA單元；

2）FPGA單元收到報文后，根據報文中Ethertype字段識別該報文類型，區分是SV 、GOOSE還是MMS，然后根據(port+type+appid)查詢特定的寄存器表項，若擊中表項，則正常轉發，若未擊中（則認為是未知報文），F(xiàn)PGA單元按照固定格式在報文的mac字段后面添加一段4個字節的自定義字段，加上端口信息及優先級信息，然后轉發到ONU的CPU口；

3）ONU的內部程序從所述CPU口接收到所述報文后，根據所述自定義字段判斷是否為新業務發現的報文，若是，則通過socket發送到用戶態，然后對報文進行解析，從自定義字段獲得端口編號，從Ethertype字段獲得報文類型(SV /GOOSE/MMS)，從APPid字段獲得APPid(如果是SV /GOOSE)，以及所在ONU的網元id、mac地址等完整的能夠定位該業務的信息；若不是，則丟棄。報文解析完后，軟件將代表業務報文的報文類型，APPid和代表所在onu的neid(網元id)、objidx(端口編號)、mac地址等信息組裝成新報文后發送給網管，同時將該業務發現事件保存在本地log文件中以備查詢，網管將依據上述信息進行業務配置。

所述自定義字段，添加在原報文的mac地址之后。如圖2所示，自定義字段的格式采用vlantag格式，長度為4字節，在低12bit的vlan部分，其中的高7bit表示是否是新業務的發現報文，低5bit表示收到報文的端口號；確認是新業務報文后，再從自定義字段之后的第5、6字節獲得Ethertype字段，判斷業務類型，是SV 、GOOSE還是MMS，再之后的第7、8字節APPID字段獲取該業務的appid，如此該新業務的關鍵信息就都獲得了。

實施例二、

基于同一發明構思，本發明還提供了一種用于智能變電站業務配置的裝置，如圖3所示，包括：光網絡單元ONU，所述ONU包括用戶口1、FPGA單元2、CPU口3和執行模塊4，其中，

光網絡單元ONU的用戶口1，用于在接收到業務報文之后，將所述業務報文發送到ONU的FPGA單元；

FPGA單元2，用于識別該報文的報文類型，并在預先的寄存器表項中不存在所述報文類型時，在所述報文的mac字段后添加4字節的自定義字段，在所述4字節的自定義字段中添加報文的端口信息和優先級信息，發送至ONU的CPU口3。所述報文類型包括SV、GOOSE、MMS。所述自定義字段的格式采用vlantag格式，在低12bit的vlan部分，其中的高7bit表示是否為新業務的發現報文，低5bit表示收到報文的端口號；自定義字段之后的第5、6字節為業務類型Ethertype字段，再之后的第7、8字節為業務的APPID字段。

ONU的執行模塊4，用于從所述CPU口3接收到所述報文后，根據所述自定義字段判斷是否為新業務發現的報文，并在確定是新業務發現的報文時根據所述報文確定所述新業務的信息，所述新業務的信息用于配置所述新業務。

所述根據所述報文確定的所述新業務的信息，包括：代表業務報文的報文類型、APPid和代表所在ONU的網元id、端口編號和mac地址信息。

實施例三、

步驟1）、未知業務的發現

電力保護裝置接入網絡后，業務報文通過電力保護裝置內置式onu的用戶口進入電力保護裝置，報文入口之后，先送到ONU的FFPGA單元，F(xiàn)FPGA單元收到報文后，根據報文中Ethertype字段識別該報文類型，區分是SV 、GOOSE還是MMS，然后根據(port+type+appid)查詢特定的寄存器表項，若擊中表項，則正常轉發，若未擊中，則認為是未知報文。

步驟2）、未知報文的轉發

若查表未擊中表項，則FPGA按照固定格式在報文的mac字段后面添加一段4個字節的自定義字段，加上端口及優先級信息，然后轉發到ONU的CPU口。

步驟3）、報文解析

ONU的內部程序從與FFPGA單元互聯的內部CPU口提到報文后，先根據FFPGA單元添加的自定義字段，先根據FFPGA單元添加的自定義字段，判斷是否是新業務發現的報文；若是，則通過socket發送到用戶態，然后對報文進行解析，從自定義字段獲得端口，從Ethertype字段獲得報文類型(sv/goose/mms)，從appid字段獲得appid(如果是sv/goose)，以及所在onu的ip等完整的能夠定位該業務的信息；若不是，則丟棄。

所述自定義字段，添加在原報文的mac地址之后。自定義字段的格式采用vlantag格式，長度為4字節，在低12bit的vlan部分，其中的高7bit表示是否是新業務的發現報文，低5bit表示收到報文的端口號；確認是新業務報文后，再從自定義字段之后的第5、6字節獲得Ethertype字段，判斷業務類型，是SV 、GOOSE還是MMS，再之后的第7、8字節APPID字段獲取該業務的appid，如此該新業務的關鍵信息就都獲得了。

步驟4）、新業務上報

報文解析完后，軟件將代表業務報文的報文類型，appid和代表所在onu的neid(網元id)、objidx(端口編號)、mac地址等信息組裝成新報文后發送給網管，同時將該業務發現事件保存在本地log文件中以備查詢，網管將依據上述信息進行業務配置。

本實施例所述的用于智能變電站業務配置的方法及裝置，適用于電力保護業務，由底層芯片F(xiàn)PGA發現未知業務，并做添加信息處理后轉發給CPU口；軟件提取后解析報文，將獲得的信息組裝成報文后發給網管，并以log形式存在本地。解決可變電站現場新建、改造、升級時配置繁瑣，以及系統對變電站維護人員不友好的問題。
