本發明涉及網絡設備技術領域，具體而言涉及一種網絡中繼器通過網絡中繼器的網絡控制方法。

背景技術：

據《2015中國青少年及兒童互聯網使用現狀研究報告》，各學齡期青少年網民2014年每周上網時長為26.7小時，其中，小學生網民每周上網時長為14.4小時。對比各年齡段孩子需求，3-8歲青少年及兒童喜歡看視頻和玩游戲。9歲開始，開始上網尋找學習資源、做作業。到了中學之后(12歲開始)，對于社交的需求最大(77％)。

互聯網作為青少年了解世界的工具的同時，也帶來不少弊端。據調查顯示，青少年及兒童上網時間長或坐姿不正確，影響視力和發育，同時容易養成對網絡游戲的沉迷，接觸色情/暴力等不良內容，上網時間失控，這也是社會和家庭說關注的問題。

未來，互聯網的發展將會對青少年影響越來越大，網絡依賴程度也會越來越高。互聯網不是法外之地，對心智未成熟的青少年更是如此，創造一個清朗的網絡環境至關重要。同時，對于每個家庭來說，如何引導和培養良好的上網和利用網絡的習慣也是必備功課。

目前，現有技術中普遍采用對路由設備的管理來實現網絡的通斷，或者在瀏覽器中加入監管的內容來限制兒童瀏覽內容，或者人工去限制兒童的上網時間來實現上網的管理。但這些方式都是比較粗暴，一是容易受到兒童的反對，甚至有對抗心里，二是手段單一，盡管能夠遏制上網的時間，但是對于科學的上網習慣的養成的作用不大。

技術實現要素：

本發明目的在于提供一種網絡中繼器，具有：第一接口，通過wi-fi協議連接到網關設備；第二接口，通過wi-fi協議連接到終端設備；存儲器；處理器，通過軟件配置使得網絡中繼器：1)記錄通過第二接口連接到網絡中繼器的終端設備；2)記錄終端設備通過第二接口連接到網絡中繼器后，經由第一接口與服務器的交互通訊；3)記錄所述交互通訊的頻次、發生時間、存續時間以及基于一定規則對前述交互通訊的分析。

進一步的實施例中，所述處理器被設置成：通過軟件配置使其按照服務器和/或日期對交互通訊數據進行統計分析。

進一步的實施例中，基于所述交互通訊的頻次和/或存續時間超出設定的界限，向預設的移動終端發送提醒信息。

進一步的實施例中，基于所述交互通訊的發生時間超出設定的時間段，向預設的移動終端發送提醒信息。

進一步的實施例中，所述網絡中繼器還被設置成：所述處理器還通過軟件配置使其在設定的日期和/或時間段內與設定的移動終端建立網絡連接，并且在其余的時間內拒絕與設定的移動終端建立網絡連接。

進一步的實施例中，所述網絡中繼器還被設置成：所述處理器還通過軟件配置使其在監測到設定的移動終端在預定周期內的網絡活動時間超出設定閾值時切斷與該移動終端的網絡連接。

進一步的實施例中，所述網絡中繼器還被設置成：所述處理器還通過軟件配置使其在監測到設定的移動終端在預定周期內的與設定服務器的交互時間超出設定閾值時切斷與該服務器的網絡連接。

根據本發明的公開，還提出一種通過網絡中繼器的網絡控制方法，包括：

記錄連接到網絡中繼器的終端設備以及終端設備通過連接到網絡中繼器后，經由網絡中繼器與服務器的交互通訊；

記錄前述交互通訊的頻次、發生時間、存續時間以及基于一定規則對前述交互通訊的分析；

基于分析內容，響應于交互通訊的頻次和/或存續時間超出設定的界限，或者交互通訊的發生時間超出設定的時間段，向預設的移動終端發送提醒信息。

進一步的實施例中，前述方法更加包含：使網絡中繼器在設定的日期和/或時間段內與設定的移動終端建立網絡連接，并且在其余的時間內拒絕與設定的移動終端建立網絡連接。

進一步的實施例中，前述方法更加包含：使網絡中繼器在監測到設定的移動終端在預定周期內的網絡活動時間超出設定閾值時切斷與該移動終端的網絡連接。

進一步的實施例中，前述方法更加包含：使網絡中繼器在監測到設定的移動終端在預定周期內的與設定服務器的交互時間超出設定閾值時切斷與該服務器的網絡連接。

應當理解，前述構思以及在下面更加詳細地描述的額外構思的所有組合只要在這樣的構思不相互矛盾的情況下都可以被視為本公開的發明主題的一部分。另外，所要求保護的主題的所有組合都被視為本公開的發明主題的一部分。

結合附圖從下面的描述中可以更加全面地理解本發明教導的前述和其他方面、實施例和特征。本發明的其他附加方面例如示例性實施方式的特征和/或有益效果將在下面的描述中顯見，或通過根據本發明教導的具體實施方式的實踐中得知。

附圖說明

附圖不意在按比例繪制。在附圖中，在各個圖中示出的每個相同或近似相同的組成部分可以用相同的標號表示。為了清晰起見，在每個圖中，并非每個組成部分均被標記。現在，將通過例子并參考附圖來描述本發明的各個方面的實施例，其中：

圖1是根據本發明示例性實施例的家庭網絡系統的示意圖。

圖2是根據本發明示例性實施例的網絡中繼器的示意圖。

圖3是根據本發明示例性實施例的網絡控制方法的示意圖。

具體實施方式

為了更了解本發明的技術內容，特舉具體實施例并配合所附圖式說明如下。

在本公開中參照附圖來描述本發明的各方面，附圖中示出了許多說明的實施例。本公開的實施例不必定意在包括本發明的所有方面。應當理解，上面介紹的多種構思和實施例，以及下面更加詳細地描述的那些構思和實施方式可以以很多方式中任意一種來實施，這是因為本發明所公開的構思和實施例并不限于任何實施方式。另外，本發明公開的一些方面可以單獨使用，或者與本發明公開的其他方面的任何適當組合來使用。

圖1是示出根據示例性實施例的家庭網絡系統的示圖。參照圖1，根據本發明的示例性實施例，家庭網絡系統1000(尤其是一個廣播發送系統)包括網關設備100、網絡中繼器200以及客戶機裝置300-1、300-2、300-3、300-4、300-5和300-6。網關設備100將外部裝置提供的各種類型的信號發送到安裝在家庭中的網絡中繼器200以及客戶機裝置300-1、300-2、300-3、300-4、300-5和300-6。

更詳細地講，網關設備100可通過電纜(未示出)從外部裝置接收經過正交振幅調制(qam)的有線數字廣播信號(以下稱為“廣播信號”)和經過以太網的數據信號。

網關設備100也可通過使用預設頻帶將廣播信號發送到根據wi-fi通信協議連接的網絡中繼器200。此外，網關設備100可通過使用預設頻帶將廣播信號發送到根據wi-fi通信協議連接的客戶機裝置300-1、300-2、300-3、300-4、300-5和300-6。

客戶機裝置300-1、300-2、300-3、300-4、300-5和300-6從網關設備100或者中繼器200接收廣播信號或者數據信號，以執行分別與客戶機裝置300-1、300-2、300-3、300-4、300-5和300-6對應的功能。

例如，如果客戶機裝置300-1、300-2、300-3和300-4是數字電視(tv)，則客戶機裝置300-1、300-2、300-3和300-4執行關于圖像信號和音頻信號的信號處理，并將經過信號處理的圖像和音頻信號提供音視頻反饋給用戶，所述圖像信號和音頻信號包含在從網關設備100或者網絡中繼器200接收到的廣播信號中。客戶機裝置300-1、300-2、300-3和300-4可以以有線或無線的方式從網關設備100或者網絡中繼器200接收廣播信號。

作為另一示例，如果客戶機裝置300-5和300-6是移動終端或者筆記本電腦等，客戶機裝置300-5和300-6可通過使用wi-fi通信協議或者電纜與網關設備100或者中繼器200執行數據通信。

在上述實施例中，客戶機裝置300-1、300-2、300-3、300-4、300-5和300-6是數字tv、移動終端或者筆記本電腦，但僅僅是示例性實施例。換言之，客戶機裝置300-1、300-2、300-3、300-4、300-5和300-6還可以是其他類型的設備(例如一體式桌面電腦、便攜式多媒體播放器、平板型筆記本電腦等)。

但是，當將廣播信號從網關設備100無線(比如通過wi-fi)發送到客戶機裝置300-1、300-2、300-4、300-5和300-6時，由于可能安裝在客戶機裝置300-1、300-2、300-4、300-5、300-6和網關設備100之間的障礙物(比如墻壁、衣柜等)，可能難以確保固定的傳輸率。

為了提高廣播信號的傳輸率和延長廣播信號的傳輸距離，網絡中繼器200放大并發送從網關設備100接收到的廣播信號。換言之，位于從網關設備100接收到的廣播信號的傳輸率低于20mbps(或者30mbps)的區域(比如，陰影區域)中的客戶機裝置300-1，可放大并發送廣播信號。

為此，網絡中繼器200可包括從網關設備100接收廣播信號的站(sta)和將從網關設備100接收到的廣播信號發送到客戶機裝置300-1的接入點(ap)。

在上述示例性實施例中，一個客戶機裝置通過中繼器接收廣播信號，但這只是一個示例。因此，多個客戶機裝置可通過中繼器接收廣播信號。

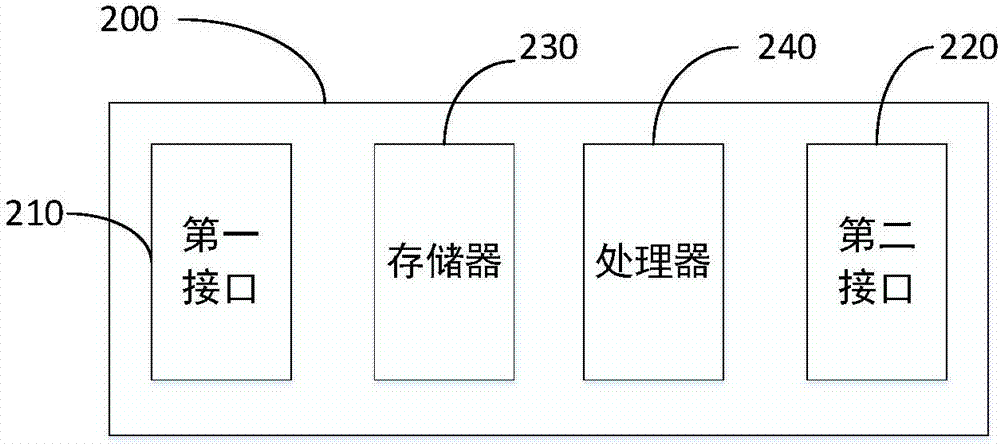

圖2是示出根據示例性實施例的網絡中繼器200的結構的框圖。參照圖2，網絡中繼器200包括第一接口210和第二接口220。這里使用的術語“接口”表示硬件組件(比如，處理器或者電路)和/或通過硬件組件(比如，處理器)運行的軟件組件。

根據wi-fi通信協議，將第一接口210連接到網關設備以從網關設備接收廣播信號。

根據wi-fi通信協議，將第二接口220連接到客戶機裝置以將廣播信號發送到客戶機，即終端設備。

為此，第一接口210和第二接口220可分別實現為wi-fi通信模塊，基于wi-fi協議分別連接到網關設備和終端設備。

如圖2，網絡中繼器200還具有存儲器230和處理器240。

在本實施例中，處理器240通過軟件配置使得網絡中繼器：

1)記錄通過第二接口連接到網絡中繼器的終端設備；

2)記錄終端設備通過第二接口連接到網絡中繼器后，經由第一接口與服務器的交互通訊；

3)記錄所述交互通訊的頻次、發生時間、存續時間以及基于一定規則對前述交互通訊的分析。

如前述的，這些網絡中繼器的功能實現賴以通過軟件設置來實現，這些配置的軟件模塊被預先編譯并存儲在存儲器230內，由處理器240調用和執行以實現前述的記錄和分析。

通過這樣的配置以及網絡中繼器的設計，使得網絡中繼器200得以參與到網絡控制的實際運行中，尤其是針對家中有小孩(例如小學生)，其需要使用網絡但對于網絡使用的內容缺乏判斷力和對自身行為的控制力時，通過網絡中繼器的這些配置來實現對其網絡行為的監視和分析，正如下面所要提出的，并可基于分析的結果采取一定的措施來有助于其養成良好的網絡使用習慣。同時，網關設備100作為主路由設備，即使在網絡中繼器200施加主動的網絡干預控制時，其對象為與網絡中繼器連接的終端設備，對于家中連接到網關設備100來進行網絡行為則不會施加影響，從而不干擾其他終端設備的正常運行，保持家中網絡使用的正常。

在一些實施例中，所述處理器被設置成：通過軟件配置使其按照服務器和/或日期對交互通訊數據進行統計分析。例如，按照日期對網絡行為，交互通訊數據進行統計和分析，監視以天為單位、以周為單位的上網時長、對于某些網站的訪問時段、頻次等。

在另一些實施例中，這樣的按時間、日期統計分析，還可以根據或者結合交互通訊的服務器來進行，例如終端設備上使用騰訊的微信app、qq等im通信app，這些將是終端設備通過網絡中繼器200與對應的微信服務器和騰訊im通信服務器發生交互，那么與這些服務器之間的交互，仍然可以基于日期和時間為基準進行，監視交互通訊的頻次、發生時間、存續時間等。

基于所述交互通訊的頻次和/或存續時間超出設定的界限，向預設的移動終端，例如設定的監護人的移動終端，發送提醒信息，提醒該監護人是否或者需要采取適當的措施。

在另一些實施例中，基于所述交互通訊的發生時間超出設定的時間段，還向預設的移動終端發送提醒信息。

為了養成諸如小學生等人群的上網習慣，例如僅僅設置成允許其在晚間8點-9點期間使用網絡，進行娛樂、查詢資料或者與朋友的互動等，或者允許其在周六的上午等時間段使用網絡。因此，在一些例子中，我們還將網絡中繼器設置成：處理器240還通過軟件配置使其在設定的日期和/或時間段內與設定的移動終端建立網絡連接，并且在其余的時間內拒絕與設定的移動終端建立網絡連接。

同樣地，在一些例子中，網絡中繼器200還被設置成：處理器240還通過軟件配置使其在監測到設定的移動終端在預定周期內的網絡活動時間超出設定閾值時切斷與該移動終端的網絡連接。例如，這樣的閾值是指一周內累計網絡使用時間的最大限度時間tmax，例如設置成20小時或者其他。當然，這樣的時間周期還可以以天，或者以月來時間，而具體的最大限度時間也可以根據使用的實際需要來設置。

當然，在另一些例子中，網絡中繼器200還被設置成：所述處理器還通過軟件配置使其在監測到設定的移動終端在預定周期內的與設定服務器的交互時間超出設定閾值時切斷與該服務器的網絡連接。

根據本發明的公開，結合圖2所示的網絡中繼器，還提出一種通過網絡中繼器的網絡控制方法，包括：

記錄連接到網絡中繼器的終端設備以及終端設備通過連接到網絡中繼器后，經由網絡中繼器與服務器的交互通訊；

記錄前述交互通訊的頻次、發生時間、存續時間以及基于一定規則對前述交互通訊的分析；

基于分析內容，響應于交互通訊的頻次和/或存續時間超出設定的界限，或者交互通訊的發生時間超出設定的時間段，向預設的移動終端發送提醒信息。

進一步的實施例中，前述方法更加包含：使網絡中繼器在設定的日期和/或時間段內與設定的移動終端建立網絡連接，并且在其余的時間內拒絕與設定的移動終端建立網絡連接。

進一步的實施例中，前述方法更加包含：使網絡中繼器在監測到設定的移動終端在預定周期內的網絡活動時間超出設定閾值時切斷與該移動終端的網絡連接。

進一步的實施例中，前述方法更加包含：使網絡中繼器在監測到設定的移動終端在預定周期內的與設定服務器的交互時間超出設定閾值時切斷與該服務器的網絡連接。

雖然本發明已以較佳實施例揭露如上，然其并非用以限定本發明。本發明所屬技術領域中具有通常知識者，在不脫離本發明的精神和范圍內，當可作各種的更動與潤飾。因此，本發明的保護范圍當視權利要求書所界定者為準。
