本申請涉及信號處理技術，尤其涉及一種信號發射電路及方法、設備。

背景技術：

1、手機射頻架構設計時，由于平臺和mipi移動產業處理器接口(mobile?industryprocessor?interface?mipi)規則限制，需要將同一個發送鏈路(tx?chain)上的功率放大器(power?amplifier，pa)和包絡跟蹤器(envelope?tracking，et)被分配為同一組mipi(數據(data)/時鐘)通路。

2、在pa的tx鏈路和mipi鏈路的隔離度不夠的情況下，pa某個頻段沒有功率輸出或者功率偏低。

技術實現思路

1、本申請實施例提供一種信號發射電路及方法、設備，能夠提高pa的功率控制精準度。

2、本申請實施例的技術方案是這樣實現的：

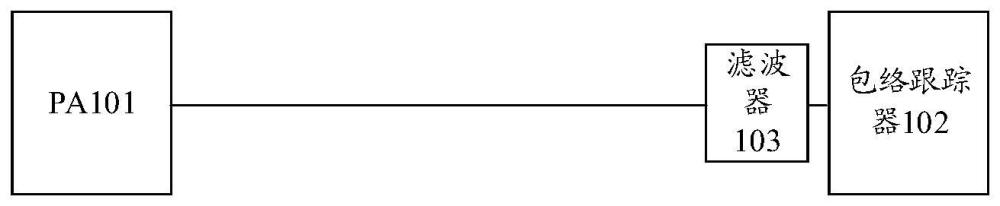

3、本申請實施例提供一種信號發射電路，信號發射電路包括：功率放大器和包絡跟蹤器；

4、所述包絡跟蹤器用于調整施加到所述功率放大器上的電源電壓；

5、所述功率放大器和所述包絡跟蹤器之間包括第一鏈路，所述第一鏈路用于傳輸mipi信號；

6、在所述第一鏈路上靠近所述包絡跟蹤器的一端包括有濾波器，所述濾波器對所述功率放大器輸出的第一mipi信號進行濾波，以將所述第一mipi信號中的干擾信號過濾掉，得到第二mipi信號；

7、所述濾波器將所述第二mipi信號輸出至所述包絡跟蹤器。

8、本申請實施例提供一種信號處理方法，應用于信號發射電路，所述信號發射電路包括：功率放大器和包絡跟蹤器；所述包絡跟蹤器用于調整施加到所述功率放大器上的電源電壓；所述功率放大器和所述包絡跟蹤器之間包括第一鏈路，所述第一鏈路用于傳輸mipi信號；在所述第一鏈路上靠近所述包絡跟蹤器的一端包括有濾波器；所述方法包括：

9、所述濾波器對所述功率放大器輸出的第一mipi信號進行濾波，以將所述第一mipi信號中的干擾信號過濾掉，得到第二mipi信號；

10、所述濾波器將所述第二mipi信號輸出至所述包絡跟蹤器。

11、本申請實施例提供的芯片，包括上述信號發射電路。

12、本申請實施例提供的信號發射電路及方法、設備，在包絡跟蹤器的靠近功率放大器的一端連接有濾波器，從而對包絡跟蹤器于功率放大器的第一路徑上傳輸?shù)膍ipi信號在進入包絡跟蹤器之前，對該mi?pi信號中的干擾信號進行過濾，消除進入包絡跟蹤器的干擾信號，避免干擾信號進入包絡跟蹤器，從而保證包絡跟蹤器的正常工作，從而有效控制pa的功率，提高pa的功率控制精準度，以提高pa的可靠性。

技術特征：

1.一種信號發射電路，其特征在于，所述信號發射電路包括：功率放大器和包絡跟蹤器；

2.根據權利要求1所述的電路，其特征在于，所述信號發射電路還包括：信號接收器；

3.根據權利要求1所述的電路，其特征在于，所述濾波器包括：第一電阻和第一電容，

4.根據權利要求1所述的電路，其特征在于，所述信號發射電路還包括：第一開關和第二開關；

5.根據權利要求4所述的電路，其特征在于，在所述第一開關控制所述濾波器的靠近所述功率放大器的一端和所述功率放大器斷開且所述第二開關控制所述濾波器的靠近所述包絡跟蹤器的一端和所述包絡跟蹤器斷開的情況下，所述功率放大器和所述包絡跟蹤器通過所述第一開關和所述第二開關直接連通。

6.根據權利要求4或5所述的電路，其特征在于，

7.根據權利要求6所述的電路，其特征在于，所述信號發射電路還包括：調制解調器；

8.根據權利要求7所述的電路，其特征在于，所述調制解調器讀取所述包絡跟蹤器中第一寄存器的第一信息，所述第一寄存器的取值與所述包絡跟蹤器的mipi工作狀態有關。

9.根據權利要求6所述的電路，其特征在于，所述信號發射電路還包括：功率檢測器，所述功率檢測器用于檢測所述第一鏈路上的發射信號的功率大小，所述功率檢測器檢測的發射信號的功率大小用于判斷mipi射頻前端通信是否有錯誤。

10.根據權利要求9所述的電路，其特征在于，

11.一種信號處理方法，其特征在于，應用于信號發射電路，所述信號發射電路包括：功率放大器和包絡跟蹤器；所述包絡跟蹤器用于調整施加到所述功率放大器上的電源電壓；所述功率放大器和所述包絡跟蹤器之間包括第一鏈路，所述第一鏈路用于傳輸mipi信號；在所述第一鏈路上靠近所述包絡跟蹤器的一端包括有濾波器；所述方法包括：

12.一種芯片，其特征在于，包括權利要求1至10任一項所述的信號發射電路。

13.一種電子設備，其特征在于，包括權利要求1至10任一項所述的信號發射電路。

技術總結
本申請公開了一種信號發射電路及方法、設備，所述信號發射電路包括：功率放大器和包絡跟蹤器；所述包絡跟蹤器用于調整施加到所述功率放大器上的電源電壓；所述功率放大器和所述包絡跟蹤器之間包括第一鏈路，所述第一鏈路用于傳輸MIPI信號；在所述第一鏈路上靠近所述包絡跟蹤器的一端包括有濾波器，所述濾波器對所述功率放大器輸出的第一MIPI信號進行濾波，以將所述第一MIPI信號中的干擾信號過濾掉，得到第二MIPI信號；所述濾波器將所述第二MIPI信號輸出至所述包絡跟蹤器。

技術研發人員：劉博
受保護的技術使用者：深圳市銳爾覓移動通信有限公司
技術研發日：
技術公布日：2025/4/24
