本申請無線通信，尤其涉及一種衛海上風電機組監控數據的傳輸方法、裝置及系統。

背景技術：

1、近年來，隨著海上風電行業的發展，海上部署的風電機組的數量也逐漸增多。由于單臺風電機組成本較高，并且相較于陸地而言海上風電機組面臨的環境更為惡劣，故障率更高，因此對海上風電機組進行監控就變得尤為重要。目前海上風電機組的監控數據的獲取方式主要包括兩種，人工采集和海底光纜傳輸。示例性地，參見圖1，為一種海上風電機組監控數據的傳輸系統架構示意圖。其中，人工采集的成本較高，并且受環境因素限制較大。而海底光纜傳輸主要依靠于部署的海底光纜，風電機組通過海底光纜將監控數據周期性地傳輸到海上升壓站，海上升壓站作為海面上電力匯聚和傳輸樞紐與岸端設備相連接，海上升壓站在接收到來自風電機組的監控數據之后，同樣通過海底光纜將監控數據轉發到岸端設備，以用于岸端設備及時發現故障并進行解決。但是由于海底環境的不穩定性導致光纜容易發生故障，從而影響監控數據的傳輸。

技術實現思路

1、本申請提供一種海上風電機組監控數據的傳輸方法、裝置及系統，用以解決由于海底光纜易故障導致海上通信成功率低的問題。

2、第一方面，本申請提供了一種海上風電機組監控數據的傳輸方法，所述方法應用于海上風電機組監控數據傳輸鏈路中的任一節點，所述方法包括：

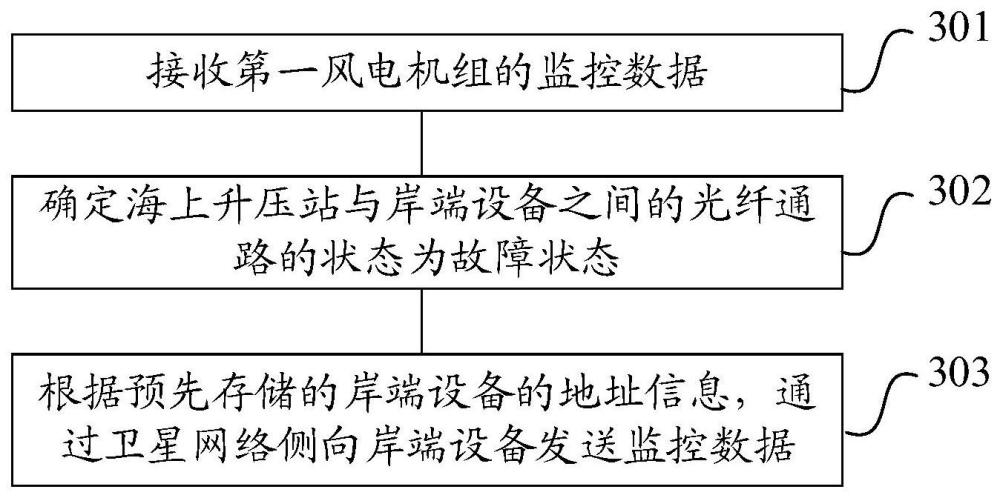

3、接收來自下級節點的風電機組監控數據；

4、確定與上級節點之間的光纖通路的狀態為故障狀態；

5、根據預先存儲的所述上級節點的地址信息，通過衛星網絡側向所述上級節點發送所述風電機組監控數據。

6、在一個或多個實施例中，在通過衛星網絡側向所述上級節點發送所述風電機組監控數據之前，所述方法還包括：

7、向所述衛星網絡側發送請求信息；所述請求信息用于請求與所述衛星網絡側建立衛星通信連接；

8、接收所述衛星網絡側返回的響應信息；所述響應信息用于指示所述衛星通信連接建立成功。

9、在一個或多個實施例中，在通過衛星網絡側向所述上級節點發送所述風電機組監控數據之后，所述方法還包括：

10、實時監控所述光纖通路的狀態；

11、當所述光纖通路的狀態變為非故障狀態時，斷開所述衛星通信連接。

12、在一個或多個實施例中，所述風電機組監控數據是通過微波模塊的射頻收發單元接收的；在接收所述風電機組監控數據之后，所述方法還包括：

13、向所述上級節點發送故障指示信息；所述故障指示信息用于指示與所述下級節點之間的光纖通路的狀態為故障狀態。

14、在一個或多個實施例中，所述下級節點與所述任一節點之間的距離小于距離閾值；所述風電機組監控數據為所述下級節點的風電機組監控數據；或者，所述風電機組監控數據為除所述下級節點之外的其他節點的風電機組監控數據。

15、第二方面，本申請提出了一種海上風電機組監控數據的傳輸裝置，所述裝置包括：

16、通信單元，用于接收來自下級節點的風電機組監控數據；

17、處理單元，用于確定與上級節點之間的光纖通路的狀態為故障狀態；

18、所述處理單元，還用于根據預先存儲的所述上級節點的地址信息，指示所述通信單元通過衛星網絡側向所述上級節點發送所述風電機組監控數據。

19、在一個或多個實施例中，所述通信單元，還用于：

20、向所述衛星網絡側發送請求信息；所述請求信息用于請求與所述衛星網絡側建立衛星通信連接；

21、接收所述衛星網絡側返回的響應信息；所述響應信息用于指示所述衛星通信連接建立成功。

22、在一個或多個實施例中，所述處理單元，還用于：

23、實時監控所述光纖通路的狀態；

24、當所述光纖通路的狀態變為非故障狀態時，斷開所述衛星通信連接。

25、在一個或多個實施例中，所述風電機組監控數據是通過微波模塊的射頻收發單元接收的；所述通信單元，還用于：

26、向所述上級節點發送故障指示信息；所述故障指示信息用于指示與所述下級節點之間的光纖通路的狀態為故障狀態。

27、在一個或多個實施例中，所述下級節點與所述任一節點之間的距離小于距離閾值；所述風電機組監控數據為所述下級節點的風電機組監控數據；或者，所述風電機組監控數據為除所述下級節點之外的其他節點的風電機組監控數據。

28、第三方面，本申請提出了一種海上風電機組監控數據的傳輸系統，所述系統包括海上風電機組監控數據傳輸鏈路的第一端節點、所述海上風電機組監控數據傳輸鏈路的第二端節點和所述海上風電機組監控數據傳輸鏈路的至少一個中間節點以及衛星；所述至少一個中間節點用于執行第一方面所述的方法。

29、第四方面，提供了一種電子設備，所述電子設備包括控制器和存儲器。存儲器用于存儲計算機執行指令，控制器執行存儲器中的計算機執行指令以利用控制器中的硬件資源執行第一方面任一種可能實現的方法的操作步驟。

30、第五方面，提供一種計算機可讀存儲介質，計算機可讀存儲介質中存儲有指令，當其在計算機上運行時，使得計算機執行上述各方面的方法。

31、本申請提出通過衛星互聯網技術對傳統的海上光纖通信網絡進行有效的應急和備份，在傳輸風電機組監控數據的過程中，若出現光纖故障的問題，則可以及時切換為通過衛星傳輸監控數據，從而可以在光纖故障以及故障維修階段滿足風電機組監控數據的傳輸需求，彌補了海底光纜容易損壞以及通信質量不高等缺點。

技術特征：

1.一種海上風電機組監控數據的傳輸方法，其特征在于，所述方法包括：

2.根據權利要求1所述的方法，其特征在于，在通過衛星網絡側向所述上級節點發送所述風電機組監控數據之前，所述方法還包括：

3.根據權利要求2所述的方法，其特征在于，在通過衛星網絡側向所述上級節點發送所述風電機組監控數據之后，所述方法還包括：

4.根據權利要求1-3任一項所述的方法，其特征在于，所述風電機組監控數據是通過微波模塊的射頻收發單元接收的；在接收所述風電機組監控數據之后，所述方法還包括：

5.根據權利要求4所述的方法，其特征在于，所述下級節點與所述任一節點之間的距離小于距離閾值；所述風電機組監控數據為所述下級節點的風電機組監控數據；或者，所述風電機組監控數據為除所述下級節點之外的其他節點的風電機組監控數據。

6.一種海上風電機組監控數據的傳輸裝置，其特征在于，所述裝置包括：

7.根據權利要求6所述的裝置，其特征在于，所述通信單元，還用于：

8.一種海上風電機組監控數據的傳輸系統，其特征在于，包括：

9.一種電子設備，其特征在于，包括：存儲器以及控制器；

10.一種計算機存儲介質，存儲有計算機可執行指令，其特征在于，所述計算機可執行指令用于執行如權利要求1-5中任一權利要求所述的方法。

技術總結
本申請公開了一種海上風電機組監控數據的傳輸方法、裝置及系統，用以解決由于海底光纜易故障導致海上通信成功率低的問題，在光纜故障的情況下滿足海上風電機組的監控數據的傳輸需求。所述方法包括：接收來自下級節點的風電機組監控數據；確定與上級節點之間的光纖通路的狀態為故障狀態；根據預先存儲的上級節點的地址信息，通過衛星網絡側向上級節點發送風電機組監控數據。

技術研發人員：劉洋輝,王振洋,周一飛,李濤
受保護的技術使用者：中國星網網絡應用有限公司
技術研發日：
技術公布日：2025/4/24
