本公開涉及無線通信，尤其涉及一種射頻組件、射頻設備、控制方法、裝置及電子設備。

背景技術：

1、隨著通訊技術的迅速發展，支持4g和支持5g電子設備可以具有支持超過20個頻段及多個天線的射頻前端設計。因此隨著行業整體向5g模式過渡，電子設備的射頻設計的挑戰更加復雜。

2、在電子設備中的射頻前端應對射頻需求的指數級增長的同時，射頻前端部分也被要求減少在設備中的空間占用，電子設備尺寸越來越來越小，集成度也越來越高，射頻前端架構也越來越復雜，多輸入多輸出，天線數量也不斷增加，當前射頻設計的挑戰表現在許多方面。電子設備中的實體天線數量從3或4根大幅提升到12根以上，因此更優的射頻方案架構可以實現更好的性能，來滿足用戶更好的體驗。

技術實現思路

1、為克服相關技術中存在的問題，本公開提供一種射頻組件、射頻設備、控制方法、裝置及電子設備。

2、根據本公開實施例的第一方面，提供一種射頻組件，所述射頻組件包括：收發機，所述收發機包括端口組，所述端口組中包括有第一端口和第二端口，所述第一端口用于與第一用戶身份識別卡通信，所述第二端口用于與第二用戶身份識別卡通信；天線；開關模組，用于選擇所述端口組中的所述第一端口和/或所述第二端口與所述天線通信連接，并使所述天線通過切換后的端口與所述第一用戶身份識別卡和/或所述第二用戶身份識別卡進行通信。

3、在一些實施例中，所述射頻組件包括：放大器，所述放大器設置于所述天線與所述用戶身份識別卡之間；所述天線向所述用戶身份識別卡傳輸功能信號，所述放大器將所述功能信號的信號強度配置為預設值。

4、在一些實施例中，所述放大器包括外置放大器，所述外置放大器設置于所述天線與所述開關模組之間；所述外置放大器用于改變所述功能信號的信號強度。

5、在一些實施例中，所述放大器包括內置放大器組，所述內置放大器組設置于所述收發機內；所述內置放大器組包括第一內置放大器和第二內置放大器，所述第一內置放大器設置于所述第一端口和所述第一用戶身份識別卡之間，所述第二內置放大器設置于所述第二端口和所述第二用戶身份識別卡之間；所述功能信號包括傳輸至所述第一用戶身份識別卡的第一子功能信號和傳輸至所述第二用戶身份識別卡的第二子功能信號；所述第一內置放大器改變所述第一子功能信號的信號強度；所述第二內置放大器改變所述第一子功能信號的信號強度。

6、在一些實施例中，所述天線與所述第一用戶身份識別卡進行通信時，所述放大器將所述功能信號的信號強度配置為第一預設值；所述天線與所述第二用戶身份識別卡進行通信時，所述放大器將所述功能信號的信號強度配置為第二預設值；所述天線與所述第一用戶身份識別卡和所述第二用戶身份識別卡進行通信時，所述放大器將所述功能信號的信號強度配置為第三預設值。

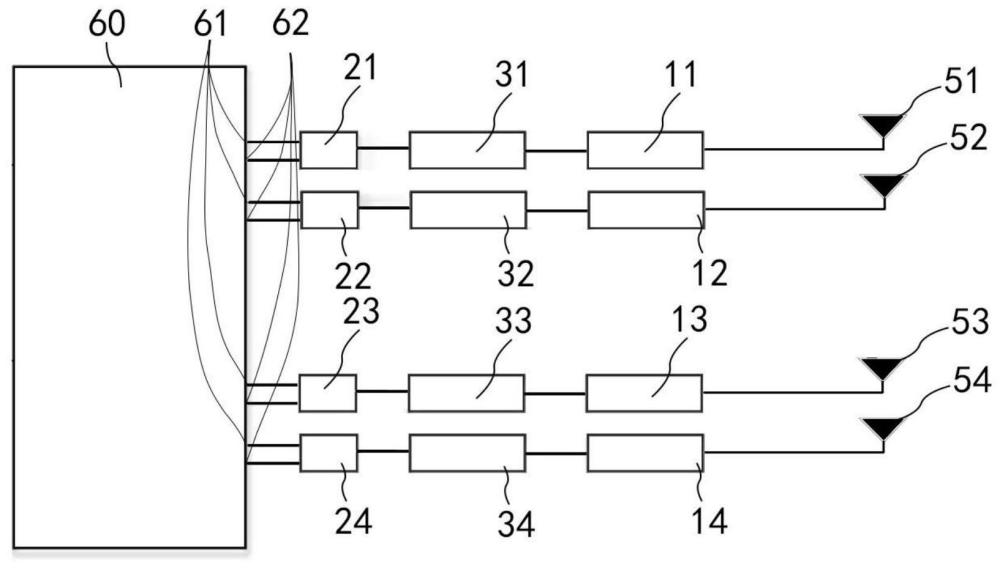

7、在一些實施例中，所述天線的數量為多個；所述開關模組的數量為多個；所述外置放大器的數量為多個；所述端口組的數量為多組；所述內置放大器組的數量為多組；其中，多個所述天線、多個所述開關模組、多個所述外置放大器、多個所述端口組和多個所述內置放大器組一一對應。

8、在一些實施例中，所述天線包括第一天線和第二天線；所述第一天線接收第一頻段信號，所述第一天線向所述第一用戶身份識別卡和所述第二用戶身份識別卡傳輸與所述第一頻段信號對應的第一功能信號；所述第二天線接收第二頻段信號，所述第二天線向所述第一用戶身份識別卡和所述第二用戶身份識別卡傳輸與所述第二頻段信號對應的第二功能信號。

9、在一些實施例中，所述射頻組件包括：濾波器，所述濾波器的一端與所述天線連接，所述濾波器的另一端與所述開關模組連接；總開關，設置于所述天線和所述開關模組之間，所述總開關控制所述天線與所述開關模組導通或斷開。

10、根據本公開實施例的第二方面，提供一種射頻設備，所述射頻設備包括：第一方面任一項所述的射頻組件。

11、根據本公開實施例的第三方面，提供一種射頻組件的控制方法，所述控制方法包括：響應于監測到存在第一用戶身份識別卡和/或第二用戶身份識別卡與所述射頻組件中的收發機進行通信；通過所述射頻組件中的開關模組，在所述收發機包括的端口組中選擇第一端口和/或第二端口與所述射頻組件中的天線通信連接；通過所述第一端口和/或所述第二端口，將所述天線接收的信號傳輸至所述第一用戶身份識別卡和/或所述第二用戶身份識別卡。

12、在一些實施例中，所述通過所述第一端口和/或所述第二端口，將所述天線接收的信號傳輸至所述第一用戶身份識別卡和/或所述第二用戶身份識別卡，包括：確定當前進行信號傳輸所使用的目標頻段以及目標端口；在預設的數據組中，確定匹配目標端口以及所述目標頻段的目標外置放大器增益水平，所述預設的數據組中包括有端口組中不同端口與天線連接時，端口、頻段、信號水平以及外置放大器增益水平之間的對應關系；基于所述目標外置放大器增益水平，將所述天線接收的信號通過所述目標端口傳輸至所述第一用戶身份識別卡和/或所述第二用戶身份識別卡。

13、在一些實施例中，所述預設的數據組采用如下方式預先確定：獲取第一數據組、第二數據組、第三數據組以及第四數據組；對所述第一數據組、第二數據組、第三數據組以及第四數據組進行插值模擬，得到第五數據組；將所述第五數據組，確定為所述預設的數據組，其中，所述第一數據組中包括開關模塊選擇所述第一端口和所述天線連接時，在多個不同頻段下第一信號水平以及外置放大器增益水平的對應關系；所述第二數據組中包括開關模塊選擇所述第二端口和所述天線連接時，在多個不同頻段下第二信號水平以及外置放大器增益水平的對應關系；所述第三數據組中包括開關模塊選擇所述第一端口以及所述第二端口均與所述天線連接時，在多個不同頻段下第三信號水平以及外置放大器增益水平的對應關系；所述第四數據組中包括開關模塊選擇所述第一端口以及所述第二端口均與所述天線連接時，在多個不同頻段下第四信號水平以及外置放大器增益水平的對應關系。

14、在一些實施例中，所述基于所述目標外置放大器增益水平，將所述天線接收的信號通過所述目標端口傳輸至所述第一用戶身份識別卡和/或所述第二用戶身份識別卡，包括：響應于所述目標端口包括所述第一端口和所述第二端口，確定第一鏈路插損和第二鏈路插損，所述第一鏈路插損為通過所述第一端口與所述天線連接時的信號鏈路損失，所述第二鏈路插損為通過所述第二端口與所述天線連接時的信號鏈路損失；基于第五數據組中進行插值模擬后的所述第一數據組對所述第一鏈路插損進行補償，得到第一補償外置放大器增益水平，并基于第五數據組中進行插值模擬后的所述第二數據組對所述第二鏈路插損進行補償，得到第二補償外置放大器增益水平；基于所述第一補償外置放大器增益水平，將所述天線接收的信號通過所述目標端口傳輸至所述第一用戶身份識別卡，基于所述第二補償外置放大器增益水平，將所述天線接收的信號通過所述目標端口傳輸至所述第二用戶身份識別卡。

15、根據本公開實施例的第四方面，提供一種控制裝置，用于執行第三方面任一項所述的射頻組件的控制方法，包括：確定單元，所述確定單元用于響應于監測到存在第一用戶身份識別卡和/或第二用戶身份識別卡與所述射頻組件中的收發機進行通信；操作單元，所述操作單元用于通過所述射頻組件中的開關模組，在所述收發機包括的端口組中選擇第一端口和/或第二端口與所述射頻組件中的天線通信連接；所述操作單元用于通過所述第一端口和/或所述第二端口，將所述天線接收的信號傳輸至所述第一用戶身份識別卡和/或所述第二用戶身份識別卡。

16、在一些實施例中，所述操作單元通過以下方法，通過所述第一端口和/或所述第二端口，將所述天線接收的信號傳輸至所述第一用戶身份識別卡和/或所述第二用戶身份識別卡：確定當前進行信號傳輸所使用的目標頻段以及目標端口；在預設的數據組中，確定匹配目標端口以及所述目標頻段的目標外置放大器增益水平，所述預設的數據組中包括有端口組中不同端口與天線連接時，端口、頻段、信號水平以及外置放大器增益水平之間的對應關系；基于所述目標外置放大器增益水平，將所述天線接收的信號通過所述目標端口傳輸至所述第一用戶身份識別卡和/或所述第二用戶身份識別卡。

17、在一些實施例中，所述確定單元通過以下方法預先確定所述預設的數據組采用如下方式：獲取第一數據組、第二數據組、第三數據組以及第四數據組；對所述第一數據組、第二數據組、第三數據組以及第四數據組進行插值模擬，得到第五數據組；將所述第五數據組，確定為所述預設的數據組，其中，所述第一數據組中包括開關模塊選擇所述第一端口和所述天線連接時，在多個不同頻段下第一信號水平以及外置放大器增益水平的對應關系；所述第二數據組中包括開關模塊選擇所述第二端口和所述天線連接時，在多個不同頻段下第二信號水平以及外置放大器增益水平的對應關系；所述第三數據組中包括開關模塊選擇所述第一端口以及所述第二端口均與所述天線連接時，在多個不同頻段下第三信號水平以及外置放大器增益水平的對應關系；所述第四數據組中包括開關模塊選擇所述第一端口以及所述第二端口均與所述天線連接時，在多個不同頻段下第四信號水平以及外置放大器增益水平的對應關系。

18、在一些實施例中，所述操作單元通過以下方法，基于所述目標外置放大器增益水平，將所述天線接收的信號通過所述目標端口傳輸至所述第一用戶身份識別卡和/或所述第二用戶身份識別卡：響應于所述目標端口包括所述第一端口和所述第二端口，確定第一鏈路插損和第二鏈路插損，所述第一鏈路插損為通過所述第一端口與所述天線連接時的信號鏈路損失，所述第二鏈路插損為通過所述第二端口與所述天線連接時的信號鏈路損失；基于第五數據組中進行插值模擬后的所述第一數據組對所述第一鏈路插損進行補償，得到第一補償外置放大器增益水平，并基于第五數據組中進行插值模擬后的所述第二數據組對所述第二鏈路插損進行補償，得到第二補償外置放大器增益水平；基于所述第一補償外置放大器增益水平，將所述天線接收的信號通過所述目標端口傳輸至所述第一用戶身份識別卡，基于所述第二補償外置放大器增益水平，將所述天線接收的信號通過所述目標端口傳輸至所述第二用戶身份識別卡。

19、根據本公開實施例的第五方面，提供一種電子設備，所述電子設備包括：處理器；用于存儲處理器可執行指令的存儲器；其中，所述處理器被配置為：執行第三方面任一項所述的方法。

20、本公開的實施例提供的技術方案可以包括以下有益效果：本公開將天線與具有多個端口的收發機相連，并使天線分別通過第一端口和第二端口實現與第一用戶身份識別卡和第二用戶身份識別卡連接，從而使得第一用戶身份識別卡和第二用戶身份識別卡可以共用同一天線進行信號接收，實現了多張用戶身份識別卡對天線的復用，進而不需要額外增加天線并實現降低成本的效果。

21、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。
