本公開涉及電子設備，尤其涉及一種外觀件及其制備方法、攝像頭裝飾結構、電子設備。

背景技術：

1、隨著電子設備市場需求的不斷增大及更新換代的頻率逐步提高，消費者對于電子設備外觀裝飾效果的追求也越來越高。尤其是電子設備后蓋的外觀差異化越來越小，大家把目光聚焦到了攝像頭區域的裝飾效果，目前的電子設備攝像頭周圈裝飾件易產生明顯劃痕，且裝飾件的外觀效果單一，影響用戶體驗。

技術實現思路

1、為解決相關技術中存在的問題，本公開提供了一種外觀件及其制備方法、攝像頭裝飾結構、電子設備。

2、本公開示例性的實施例的第一方面，提供一種外觀件，所述外觀件包括：

3、基材；

4、裝飾結構，設置于所述基材的表面的預設區域，所述裝飾結構包括多個陣列排列的結構單元，沿由所述預設區域向遠離所述基材的方向，所述結構單元呈收縮狀結構。

5、在一些示例性的實施例中，所述結構單元的形狀包括多棱錐、多棱錐臺、圓錐或圓臺。

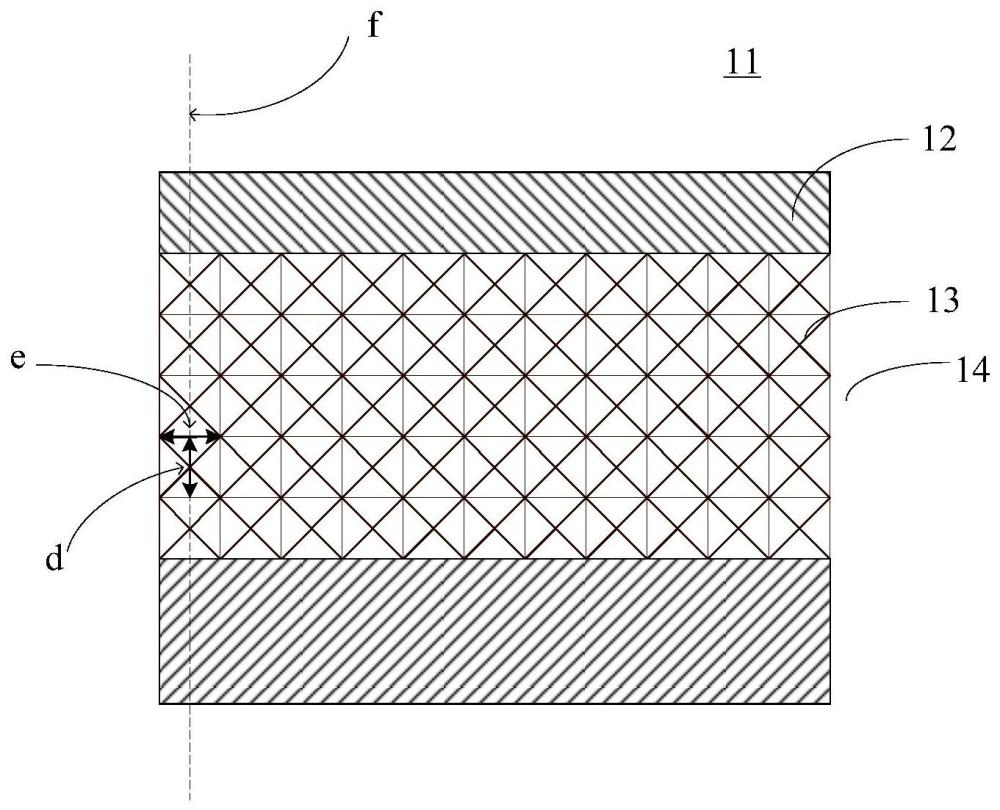

6、在一些示例性的實施例中，各所述結構單元的形狀均呈四棱錐；

7、相鄰設置的兩個所述四棱錐中，相對的兩個錐面之間的夾角為10°-170°；和/或，

8、所述四棱錐的高為0.005mm-3mm；和/或，

9、所述四棱錐的底面的各邊邊長均為0.05mm-3mm。

10、在一些示例性的實施例中，各所述結構單元的形狀均呈四棱錐臺；

11、相鄰設置的兩個所述四棱錐臺中，相對的兩個錐面之間的夾角為10°-170°；和/或，

12、所述四棱臺的高為0.005mm-3mm；和/或，

13、所述四棱臺的底面各邊邊長為0.05mm-3mm；和/或，

14、所述四棱臺的頂面各邊邊長為0.05mm-3mm。

15、在一些示例性的實施例中，所述基材呈框型結構，所述框型結構包括第一端面、外側面以及連接所述第一端面和所述外側面的連接面，沿由所述第一端面向所述外側面的方向，所述連接面向靠近第二端面的方向傾斜，所述第二端面與所述第一端面相對；

16、所述預設區域至少位于所述連接面。

17、在一些示例性的實施例中，所述框型結構包括多個直邊框，相鄰所述直邊框之間通過弧形邊框相連；

18、各所述結構單元的形狀均呈多棱錐，位于同一所述直邊框的連接面上的各所述結構單元的頂點位于同一平面上，和/或，位于同一所述弧形邊框的連接面上的各所述結構單元的頂點位于同一圓錐面上；或者，

19、各所述結構單元的形狀均呈多棱錐臺，位于同一所述直邊框的連接面上的各所述結構單元的頂面位于同一平面上，和/或，位于同一所述弧形邊框的連接面上的各所述結構單元的頂面位于同一圓錐面上。

20、在一些示例性的實施例中，各所述結構單元的形狀均呈多棱錐，各所述結構單元的頂點所在的平面與所述第一端面的夾角為0°-89°；和/或，

21、各所述結構單元的形狀均呈多棱錐臺，各所述結構單元的頂面所在的平面與所述第一端面的夾角為0°-89°。

22、在一些示例性的實施例中，所述基材包括鋁合金、鈦合金、不銹鋼中的至少一種。

23、在一些示例性的實施例中，所述外觀件還包括啞光膜層，所述啞光膜層設置于所述裝飾結構的表面和所述預設區域之外的所述基材的表面；或者，

24、所述外觀件還包括顏色膜層，所述顏色膜層設置于所述裝飾結構的表面和所述預設區域之外的所述基材的表面；或者，

25、所述外觀件還包括堆疊結構，所述堆疊結構設置于所述裝飾結構的表面和所述預設區域之外的所述基材的表面，所述堆疊結構包括堆疊的啞光膜層和顏色膜層。

26、本公開示例性的實施例的第二方面，提供一種外觀件的制備方法，所述制備方法用于制備上述的外觀件，所述制備方法包括：

27、提供初始基材；

28、在所述初始基材的表面的預設區域形成裝飾結構，得到所述外觀件，其中，所述裝飾結構包括多個陣列排列的結構單元，沿由所述預設區域向遠離所述基材的方向，所述結構單元呈收縮狀結構；形成所述裝飾結構之后的所述初始基材構成所述外觀件的基材。

29、在一些示例性的實施例中，所述在所述初始基材的表面的預設區域形成裝飾結構，包括：

30、通過計算機數字控制技術加工工藝，在所述預設區域形成所述裝飾結構。

31、在一些示例性的實施例中，所述制備方法還包括：在所述裝飾結構的表面和所述預設區域之外的所述基材的表面形成啞光膜層；或者，

32、所述制備方法還包括：在所述裝飾結構的表面和所述預設區域之外的所述基材的表面形成顏色膜層；或者，

33、所述制備方法還包括：在所述裝飾結構的表面和所述預設區域之外的所述基材的表面形成堆疊結構，所述堆疊結構包括堆疊的啞光膜層和顏色膜層。

34、在一些示例性的實施例中，所述啞光膜層通過噴砂工藝形成；和/或，

35、所述顏色膜層通過陽極氧化工藝或物理氣相沉積工藝形成。

36、本公開示例性的實施例的第三方面，提供一種攝像頭裝飾結構，所述攝像頭裝飾結構包括如上述的外觀件，所述外觀件構成所述攝像頭裝飾結構的裝飾框。

37、在一些示例性的實施例中，所述攝像頭裝飾結構還包括裝飾件，所述裝飾件包括沿軸向排布的第一筒狀結構和第二筒狀結構，所述第一筒狀結構和所述第二筒狀結構相對的兩個端面通過連接板相連，所述第一筒狀結構插入所述裝飾框，所述連接板與所述裝飾框的外端面抵接，所述第二筒狀結構位于所述裝飾框的外側。

38、本公開示例性的實施例的第四方面，提供一種電子設備，所述電子設備包括上述的攝像頭裝飾結構。

39、本公開的實施例提供的技術方案可以包括以下有益效果：本公開所提供的外觀件中，在基材的表面的預設區域設置包括多個陣列排列的結構單元的裝飾結構，且這些結構單元沿由預設區域向遠離基材的方向呈收縮狀結構，即多個陣列排列的結構單元在基材表面的預設區域形成收縮狀凸起紋理，一方面可以豐富外觀件的裝飾效果，另一方面，由于結構單元呈收縮狀結構，與基材相連的區域結構較為牢固，不會輕易發生損傷，即使發生損傷，也只是其中的某一個或某幾個結構單元損壞，不會影響預設區域的整體外觀效果，從而不會產生明顯劃痕，避免影響外觀件的外觀效果。

40、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。

技術特征：

1.一種外觀件，其特征在于，所述外觀件包括：

2.根據權利要求1所述的外觀件，其特征在于，所述結構單元的形狀包括多棱錐、多棱錐臺、圓錐或圓臺。

3.根據權利要求1所述的外觀件，其特征在于，各所述結構單元的形狀均呈四棱錐；

4.根據權利要求1所述的外觀件，其特征在于，各所述結構單元的形狀均呈四棱錐臺；

5.根據權利要求1-4任一項所述的外觀件，其特征在于，所述基材呈框型結構，所述框型結構包括第一端面、外側面以及連接所述第一端面和所述外側面的連接面，沿由所述第一端面向所述外側面的方向，所述連接面向靠近第二端面的方向傾斜，所述第二端面與所述第一端面相對；

6.根據權利要求5所述的外觀件，其特征在于，所述框型結構包括多個直邊框，相鄰所述直邊框之間通過弧形邊框相連；

7.根據權利要求6所述的外觀件，其特征在于，各所述結構單元的形狀均呈多棱錐，各所述結構單元的頂點所在的平面與所述第一端面的夾角為0°-89°；和/或，

8.根據權利要求1-4任一項所述的外觀件，其特征在于，所述基材包括鋁合金、鈦合金、不銹鋼中的至少一種。

9.根據權利要求1所述的外觀件，其特征在于，所述外觀件還包括啞光膜層，所述啞光膜層設置于所述裝飾結構的表面和所述預設區域之外的所述基材的表面；或者，

10.一種外觀件的制備方法，其特征在于，所述制備方法用于制備權利要求1-9任一所述的外觀件，所述制備方法包括：

11.根據權利要求10所述的外觀件的制備方法，其特征在于，所述在所述初始基材的表面的預設區域形成裝飾結構，包括：

12.根據權利要求10所述的外觀件的制備方法，其特征在于，所述制備方法還包括：在所述裝飾結構的表面和所述預設區域之外的所述基材的表面形成啞光膜層；或者，

13.根據權利要求12所述的外觀件的制備方法，其特征在于，所述啞光膜層通過噴砂工藝形成；和/或，

14.一種攝像頭裝飾結構，其特征在于，所述攝像頭裝飾結構包括如權利要求1至9任一項所述的外觀件，所述外觀件構成所述攝像頭裝飾結構的裝飾框。

15.根據權利要求14所述的攝像頭裝飾結構，其特征在于，所述攝像頭裝飾結構還包括裝飾件，所述裝飾件包括沿軸向排布的第一筒狀結構和第二筒狀結構，所述第一筒狀結構和所述第二筒狀結構相對的兩個端面通過連接板相連，所述第一筒狀結構插入所述裝飾框，所述連接板與所述裝飾框的外端面抵接，所述第二筒狀結構位于所述裝飾框的外側。

16.一種電子設備，其特征在于，所述電子設備包括權利要求14或15所述的攝像頭裝飾結構。

技術總結
本公開是關于一種外觀件及其制備方法、攝像頭裝飾結構、電子設備，其中，外觀件包括：基材；裝飾結構，設置于基材的表面的預設區域，裝飾結構包括多個陣列排列的結構單元，沿由預設區域向遠離基材的方向，結構單元呈收縮狀結構。本公開提供的外觀件中，多個陣列排列的結構單元在基材表面的預設區域形成收縮狀凸起紋理，一方面可以豐富外觀件的裝飾效果，另一方面，由于結構單元呈收縮狀結構，與基材相連的區域結構較為牢固，不會輕易發生損傷，即使發生損傷，也只是其中的某一個或某幾個結構單元損壞，不會影響預設區域的整體外觀效果，從而不會產生明顯劃痕，避免影響外觀件的外觀效果。

技術研發人員：王燦
受保護的技術使用者：北京小米移動軟件有限公司
技術研發日：
技術公布日：2025/4/28
