本技術實施例涉及數字孿生網絡領域，更具體的，涉及一種數字孿生網絡的管理方法、裝置及系統。

背景技術：

1、數字孿生是實體對象的虛擬模型，它跨越對象的生命周期，并使用從對象上的傳感器發送的實時數據來模擬行為并監控操作。圖1是一種數字孿生網絡(digital?twinnetwork)的網絡結構的示意圖。如圖1所示，數字孿生網絡全都構建在運營支撐系統(operations?support?system，oss)域，為了實現數字孿生網絡的精準數字化映射，數字孿生網絡的孿生網絡層需要與物理網絡層實現同步，但是實現同步對數據采集的速度和數量要求過高，需要標準化定義數據和相應的接口，并且，也會影響物理網絡的功能實現。

技術實現思路

1、本技術實施例提供一種數字孿生網絡的管理方法、裝置及系統，使得數字孿生網絡無需使用標準化定義的數據以及相應的接口，就可以實現與物理網絡的同步數據交互，同時也避免了數字孿生網絡對物理網絡的功能的影響。

2、為達到上述目的，本技術采用如下技術方案：

3、第一方面，提供了一種數字孿生網絡的管理方法，該方法可以由第一設備執行，也可以由第一設備的部件，例如第一設備的處理器、芯片、或芯片系統等執行，還可以由能實現全部或部分第一設備功能的邏輯模塊或軟件實現。以該方法可以由第一設備執行為例，該方法包括：第一設備接收第一創建請求，第一創建請求用于請求在物理網絡對應的數字孿生網絡創建數字孿生網絡本體，其中，第一設備管理物理網絡以及數字孿生網絡；第一設備根據第一創建請求在數字孿生網絡創建數字孿生網絡本體。

4、本技術實施例提供的數字孿生網絡的管理方法中，第一設備根據第二設備的第一創建請求，在物理網絡對應的數字孿生網絡創建數字孿生網絡本體；其中，由于第一設備同時管理物理網絡以及與物理網絡對應的數字孿生網絡，使得數字孿生網絡無需使用標準化定義的數據以及相應的接口，就可以實現與物理網絡的同步數據交互，同時也避免了數字孿生網絡對物理網絡的功能的影響。

5、本技術實施例中，第一設備對物理網絡以及數字孿生網絡的管理功能包括以下至少一項：管理閉環，數字孿生網絡的性能、故障告警信息的獲取，分析功能、以及，對數字孿生網絡本體的控制功能。可以使得第一設備根據管理功能中的至少一項管理物理網絡以及物理網絡對應的數字孿生網絡。

6、一種可能的實現方式中，數字孿生網絡本體包括第一孿生體，該方法還包括：第一設備接收第一控制信息；第一設備根據第一控制信息進行對第一孿生體的操作。可以使得第一設備根據第一控制信息進行對第一孿生體的操作。

7、本技術實施例中，第一孿生體用于執行第一應用的功能，第一控制信息為第一應用根據第一孿生體的信息進行分析確定的。本技術實施例中，在第二設備包括應用模塊時，第一控制信息為第一應用對應的應用模塊根據第一孿生體的信息進行分析后得到的，使得第一設備可以根據經過應用模塊分析后確定的第一控制信息進行對第一孿生體的操作，操作更具有針對性和準確性。

8、本技術實施例中，第一孿生體的信息包括網絡拓撲、網絡覆蓋、能耗、流量、網絡性能關鍵業績指標kpi、故障和告警中的一項或多項。

9、一種可能的實現方式中，數字孿生網絡本體包括第二孿生體，該方法還包括：第一設備接收第一觀測請求，第一觀測請求用于請求第二孿生體的可視化信息，第二孿生體的可視化信息用于對第二孿生體的可視化顯示；第一設備發送第二孿生體的可視化信息。可以使得第二設備根據第二孿生體的可視化信息進行可視化顯示，使得用戶能夠直觀的觀測第二孿生體的可視化信息。

10、本技術實施例中，數字孿生網絡本體內部署有人工智能ai推理功能；或者第一設備對物理網絡以及數字孿生網絡的管理功能包括分析功能，分析功能中包括ai推理功能。本技術實施例中，由于數字孿生網絡本體內部署了ai推理功能，使得整個數字孿生網絡具有了ai推理功能，能夠對某些孿生體的性能進行預測或推理。

11、本技術實施例中，該方法還包括：第一設備接收第二創建請求，第二創建請求用于請求在物理網絡創建ai推理功能實例，ai推理功能實例上部署的ai推理模型用于輸出ai推理結果；第一設備根據第二創建請求在物理網絡創建ai推理功能實例。本技術實施例中，在物理網絡中部署ai推理功能，可以使得物理網絡具有預測和推理功能，能夠根據預測或推理結果進行某些網絡功能的操作。

12、本技術實施例中，數字孿生網絡本體用于從物理網絡獲取ai推理結果。使得數字孿生網絡能夠監控物理網絡的ai推理功能。

13、一種可能的實現方式中，數字孿生網絡本體包括第三孿生體，第三孿生體關聯于ai推理功能。

14、本技術實施例中，數字孿生網絡本體中包括以下至少一項孿生體中的一個：網絡拓撲孿生體、網絡覆蓋孿生體、能耗孿生體、流量孿生體、網絡性能關鍵業績指標kpi孿生體、故障和告警孿生體。

15、第二方面，提供了一種數字孿生網絡的管理方法，該方法可以由第二設備執行，也可以由第二設備的部件，例如第二設備的處理器、芯片、或芯片系統等執行，還可以由能實現全部或部分第二設備功能的邏輯模塊或軟件實現。以該方法可以由第二設備執行為例，該方法包括：第二設備發送第一創建請求，第一創建請求用于請求在物理網絡對應的數字孿生網絡創建數字孿生網絡本體；第二設備發送第一控制信息，第一控制信息用于指示第一設備對第一孿生體的操作，其中，數字孿生網絡本體包括第一孿生體。

16、本技術實施例提供的數字孿生網絡的管理方法，第二設備向第一設備發送第一創建請求，第一創建請求用于請求在物理網絡對應的數字孿生網絡創建數字孿生網絡本體；其中，由于第一設備同時管理物理網絡以及與物理網絡對應的數字孿生網絡，使得數字孿生網絡無需使用標準化定義的數據以及相應的接口，就可以實現與物理網絡的同步數據交互，同時也避免了數字孿生網絡對物理網絡的功能的影響。

17、本技術實施例中，第一孿生體用于執行第一應用的功能，第一控制信息為第一應用根據第一孿生體的信息進行分析確定的。本技術實施例中，在第二設備包括應用模塊時，第一控制信息為第一應用對應的應用模塊根據第一孿生體的信息進行分析后得到的，使得第二設備可以根據應用模塊的分析向第一設備發送第一控制信息，使得第一設備對孿生體的操作更具有針對性和準確性。

18、本技術實施例中，第一孿生體的信息包括網絡拓撲、網絡覆蓋、能耗、流量、網絡性能關鍵業績指標kpi、故障和告警中的一項或多項。

19、本技術實施例中，該方法還包括：第二設備發送第一觀測請求，第一觀測請求用于請求第二孿生體的可視化信息，其中，數字孿生網絡本體包括第二孿生體；第二設備接收并顯示第二孿生體的可視化信息。可以使得第二設備根據第二孿生體的可視化信息進行可視化顯示，使得用戶能夠直觀的觀測第二孿生體的可視化信息。

20、本技術實施例中，該方法還包括：第二設備發送第二創建請求，第二創建請求用于請求在物理網絡創建人工智能ai推理功能實例，ai推理功能實例上部署的ai推理模型用于輸出ai推理結果。

21、本技術實施例中，數字孿生網絡本體包括第三孿生體，第三孿生體關聯于ai推理功能。

22、第三方面，提供了一種通信裝置用于實現上述各種方法。該通信裝置可以為第一方面中的第一設備，或者該第一設備中包括的裝置，比如芯片；或者，該通信裝置可以為第二方面中的第二設備，或者該第二設備中包括的裝置，比如芯片。

23、通信裝置包括實現上述方法相應的模塊、單元、或手段(means)，該模塊、單元、或手段(means)可以通過硬件實現，軟件實現，或者通過硬件執行相應的軟件實現。該硬件或軟件包括一個或多個與上述功能相對應的模塊或單元。

24、在一些可能的設計中，該通信裝置可以包括處理模塊和通信模塊。該通信模塊，可以包括輸出模塊(或發送模塊)和輸入模塊(或接收模塊)，分別用以實現上述任一方面及其任意可能的設計中的輸出類(或發送類)和輸入類(或接收類)的功能。該處理模塊，可以用于實現上述任一方面及其任意可能的設計中的處理功能。

25、可選地，該通信裝置還包括存儲模塊，用于存儲程序指令和數據。

26、第四方面，提供了一種通信裝置，包括：至少一個處理器，該處理器用于運行計算機程序或指令，或者用于通過邏輯電路，使得該通信裝置執行上述任一方面所述的方法。該通信裝置可以為第一方面中的第一設備，或者該第一設備中包括的裝置，比如芯片；或者，該通信裝置可以為第二方面中的第二設備，或者該第二設備中包括的裝置，比如芯片。

27、在一些可能的設計中，該通信裝置還包括存儲器，用于存儲計算機指令和/或邏輯電路的配置文件。可選地，該存儲器和處理器集成在一起，或者，該存儲器獨立于處理器。

28、在一種可能的設計中，該通信裝置還包括通信接口，用于輸入和/或輸出信號。

29、一些可能的設計中，該通信接口為接口電路，用于讀寫計算機指令，例如該接口電路用于接收計算機執行指令(計算機執行指令存儲在存儲器中，可能直接從存儲器讀取，或可能經過其他器件)并傳輸至該處理器。

30、一些可能的設計中，該通信接口用于與該通信裝置之外的模塊通信。

31、在一些可能的設計中，該通信裝置可以是芯片系統。其中，通信裝置是芯片系統時，芯片系統可以包括芯片，也可以包含芯片和其他分立器件。

32、第五方面，提供一種通信裝置，包括：邏輯電路和接口電路；該接口電路，用于輸入信息和/或輸出信息；該邏輯電路用于執行上述任一方面所述的方法，根據輸入的信息進行處理和/或生成輸出的信息。該通信裝置可以為第一方面中的第一設備，或者第一設備中包括的裝置，比如芯片；或者，該通信裝置可以為第二方面中的第二設備，或者該第二設備中包括的裝置，比如芯片。

33、可以理解的是，第三方面或第四方面中任一方面提供的通信裝置是芯片時，上述的發送動作/功能可以理解為輸出信息，上述的接收動作/功能可以理解為輸入信息。

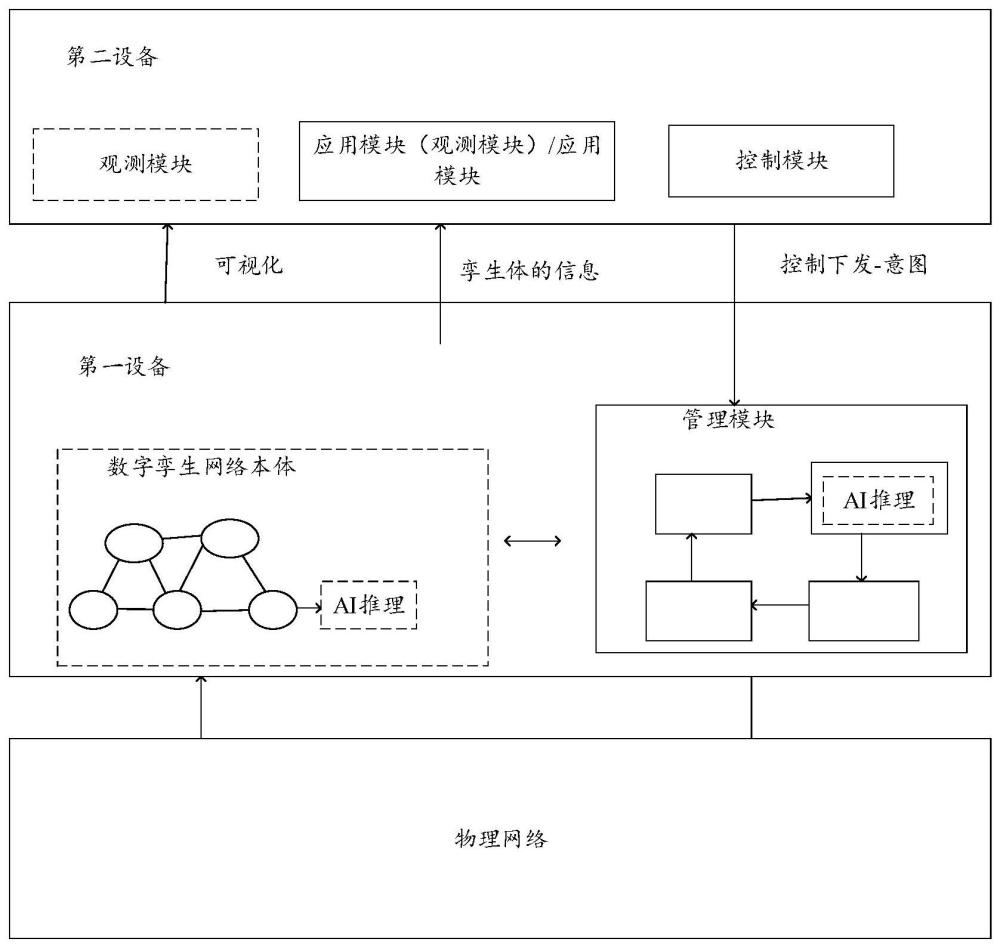

34、第六方面，提供了一種計算機可讀存儲介質，該計算機可讀存儲介質中存儲有計算機程序或指令，當該計算機程序或指令被處理器執行時，使得上述任一方面所述的方法被執行。

35、第七方面，提供了一種計算機程序產品，當該計算機程序產品被處理器執行時，使得上述任一方面所述的方法被執行。

36、第八方面，提供一種通信裝置，該通信裝置包括用于執行上述第一方面或者第二方面所述方法的模塊/單元。

37、第九方面，提供一種通信系統，該通信系統包括上述第一方面所述的第一設備、第二方面所述的第二設備。該第一設備、第二設備可以實現為第三方面至第五方面中任一方面提供的通信裝置。

38、其中，該通信系統中的第一設備包括管理模塊，用于管理物理網絡以及物理網絡對應的數字孿生網絡；該通信系統中的第二設備包括控制模塊，用于控制第二設備執行上述第一方面以及第二方面所述的方法。可選地，該通信系統中的第二設備還包括觀測模塊，用于觀測數字孿生網絡本體中包括的至少一個孿生體。可選地，該通信系統中的第二設備還包括應用模塊，用于根據數字孿生網絡本體中包括的至少一個孿生體的信息進行分析，以確定第一控制信息。

39、其中，第三方面至第九方面中任一種設計方式所帶來的技術效果可參見上述第一方面或第二方面中不同設計方式所帶來的技術效果，在此不再贅述。
