本技術涉及漲縮控制裝置，尤其涉及農用胎帶束傳遞環自動漲縮控制裝置。

背景技術：

1、帶束傳遞環主要用來將帶束鼓貼合好的帶束復合件傳送到定型鼓上的裝置。由于帶束復合件根據輪胎規格的不同，直徑會發生變化；所以帶束傳遞環也要相應的變化直徑來滿足各種規格的輪胎配方要求。

2、但是在實際使用過程中，現有的帶束傳遞環多是氣缸漲縮，通過調節氣缸旁邊的限位塊來控制氣缸的行程，從而控制傳遞環的漲縮直徑。由于農用胎使用規格多，每更換一種規格就需要人工改變限位塊的位置，費時費力。

技術實現思路

1、本實用新型的目的是為了解決現有的帶束傳遞環多是氣缸漲縮，通過調節氣缸旁邊的限位塊來控制氣缸的行程，從而控制傳遞環的漲縮直徑。由于農用胎使用規格多，每更換一種規格就需要人工改變限位塊的位置，費時費力的問題而提出的農用胎帶束傳遞環自動漲縮控制裝置技術。

2、為了實現上述目的，本實用新型采用了如下技術方案：農用胎帶束傳遞環自動漲縮控制裝置，包括電缸座、傳遞環定環體，所述電缸座的頂部固定安裝有伺服電機減速機，所述伺服電機減速機的輸出端固定連接有電動推桿，所述電動推桿的輸出端固定連接有魚眼軸承接頭，所述魚眼軸承接頭的外表面固定連接有連接座。

3、上述部件所達到的效果為：通過設置傳遞環動環、魚眼軸承接頭和連接座配合電動推桿，可以實現漲縮直徑的自動變化，減少人力的操作，省時省力，且在輪胎更換規格后，不需要人工調節限位塊來調整帶束傳遞環直徑，更改規格后，直徑根據配方程序自動更改，進而達到自動化程度更高，減少生產輪胎的額外的調整工作，節約了時間，使得工人使用操控性能更好，減少動手能力。

4、優選的，所述電動推桿的底端固定連接有固定座，所述固定座與電動推桿之間設置有銷軸。

5、上述部件所達到的效果為：通過設置銷軸，使得固定座與電動推桿可以固定連接。

6、優選的，所述固定座的底部固定安裝在傳遞環定環體的頂部，所述傳遞環定環體的一側設置有傳遞環動環。

7、上述部件所達到的效果為：通過設置傳遞環動環，可以配合其他部件發揮作用。

8、優選的，所述連接座與傳遞環動環固定連接，所述魚眼軸承接頭與連接座之間通過銷軸固定連接。

9、上述部件所達到的效果為：通過設置銷軸，可以輔助魚眼軸承接頭與連接座進行連接。

10、優選的，所述電動推桿的輸出端固定連接有限位開關座，所述限位開關座的內部固定安裝有限位開關。

11、上述部件所達到的效果為：通過設置限位開關座，可以對限位開關進行安裝。

12、優選的，所述電缸座的一側固定連接有接近開關，所述電缸座與伺服電機減速機構成伺服電機整體。

13、上述部件所達到的效果為：通過設置接近開關，可以對伺服電機整體進行控制。

14、優選的，所述電動推桿和伺服電機減速機等設備均設置有程序驅動模塊，用于輸入程序進行電驅動。

15、上述部件所達到的效果為：通過設置程序驅動模塊，可以根據寫入的程序進行相應的操作驅動。

16、綜上所述，本實用新型的有益效果為：

17、通過設置傳遞環動環、魚眼軸承接頭和連接座配合電動推桿，可以實現漲縮直徑的自動變化，減少人力的操作，省時省力，且在輪胎更換規格后，不需要人工調節限位塊來調整帶束傳遞環直徑，更改規格后，直徑根據配方程序自動更改，進而達到自動化程度更高，減少生產輪胎的額外的調整工作，節約了時間，使得工人使用操控性能更好，減少動手能力。

技術特征：

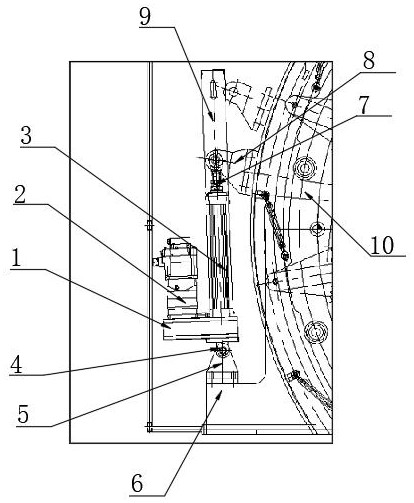

1.農用胎帶束傳遞環自動漲縮控制裝置，包括電缸座(1)、傳遞環定環體(6)，其特征在于：所述電缸座(1)的頂部固定安裝有伺服電機減速機(2)，所述伺服電機減速機(2)的輸出端固定連接有電動推桿(3)，所述電動推桿(3)的輸出端固定連接有魚眼軸承接頭(7)，所述魚眼軸承接頭(7)的外表面固定連接有連接座(8),所述電動推桿(3)的底端固定連接有固定座(5)，所述固定座(5)與電動推桿(3)之間設置有銷軸(4),所述固定座(5)的底部固定安裝在傳遞環定環體(6)的頂部，所述傳遞環定環體(6)的一側設置有傳遞環動環(10),所述連接座(8)與傳遞環動環(10)固定連接，所述魚眼軸承接頭(7)與連接座(8)之間通過銷軸(4)固定連接。

2.根據權利要求1所述的農用胎帶束傳遞環自動漲縮控制裝置，其特征在于：所述電動推桿(3)的輸出端固定連接有限位開關座(9)，所述限位開關座(9)的內部固定安裝有限位開關。

3.根據權利要求1所述的農用胎帶束傳遞環自動漲縮控制裝置，其特征在于：所述電缸座(1)的一側固定連接有接近開關，所述電缸座(1)與伺服電機減速機(2)構成伺服電機整體。

4.根據權利要求1所述的農用胎帶束傳遞環自動漲縮控制裝置，其特征在于：所述電動推桿(3)和伺服電機減速機(2)設備均設置有程序驅動模塊，用于輸入程序進行電驅動。

技術總結
本技術公開了農用胎帶束傳遞環自動漲縮控制裝置，具體涉及漲縮控制裝置領域，本技術包括電缸座、傳遞環定環體，所述電缸座的頂部固定安裝有伺服電機減速機，所述伺服電機減速機的輸出端固定連接有電動推桿，所述電動推桿的輸出端固定連接有魚眼軸承接頭，所述魚眼軸承接頭的外表面固定連接有連接座，通過設置傳遞環動環、魚眼軸承接頭和連接座配合電動推桿，可以實現漲縮直徑的自動變化，減少人力的操作，省時省力，且在輪胎更換規格后，不需要人工調節限位塊來調整帶束傳遞環直徑，更改規格后，直徑根據配方程序自動更改，進而達到自動化程度更高，減少生產輪胎的額外的調整工作，節約了時間，使得工人使用操控性能更好。

技術研發人員：王濤,林建喜,叢秀波,黃麗麗,王兆強,李喬,劉亞飛
受保護的技術使用者：煙臺富瑞達機械有限公司
技術研發日：20240409
技術公布日：2025/4/28
