以下公開內容涉及移動通信終端及其控制方法。更具體地，以下公開內容涉及能夠生成氣溶膠的移動通信終端及其控制方法。

背景技術：

1、在傳統的電驅動氣溶膠生成裝置中，用戶將煙棒插入配備有加熱元件的獨立裝置中，然后用嘴吸入通過煙棒被加熱所生成的氣溶膠。

2、隨著技術的進步，越來越多這類氣溶膠生成裝置配備了通信模塊，以便與移動終端進行通信。

3、此外，傳統的氣溶膠生成裝置被設置在諸如手機之類的通信終端中(例如，參見美國專利us9,894,938)。設置在通信終端中的氣溶膠生成器通過設置在通信終端內部的電力供應單元(電池等)供電，以加熱氣溶膠生成物質。

4、然而，這種結構僅僅是共享電力供應裝置，并沒有提供實際上由單個組合裝置實現的功能或結構解決方案。

5、例如，如果氣溶膠生成裝置和移動通信終端被設置為單個裝置，那么多個部件必須被布置在該裝置的空間內，這可能導致安裝空間非常狹窄，并且隨著部件之間的間距減小，部件之間會產生嚴重干擾。

6、這可能會導致性能不佳以及部件(顯示器、處理器、存儲裝置等)性能劣化。

7、如果氣溶膠生成裝置和移動通信終端被設置為單個裝置，煙棒插入部分可能會從移動通信終端突出，或者增加裝置的厚度，從而在便攜性方面帶來不便。

8、此外，如果將氣溶膠生成裝置和移動通信裝置設置為單個裝置，移動通信裝置上可能會產生液滴等，從而導致其他部件粘連。

9、另外，附著在氣溶膠生成裝置的加熱部分上的氣溶膠生成物質殘留物可能會引發衛生問題，而且因為需要清理，也會帶來不便。

10、如果氣溶膠生成裝置和移動通信終端設置為單個裝置，根據氣溶膠生成裝置和移動通信終端的聯接方式，可能難以測量和控制氣溶膠生成裝置中的溫度。因此，可能無法進行諸如比例-積分-微分(pid)控制之類的設備控制。

技術實現思路

1、技術問題

2、本公開旨在解決上述問題的目的是提供下述移動通信終端及其控制方法：該移動通信終端及其控制方法允許用戶能夠以各種方式利用該移動通信終端方便地獲得氣溶膠吸入體驗。

3、本公開的另一目的是提供可以將性能下降和部件劣化最小化的移動通信終端及其控制方法，即使將氣溶膠生成裝置和移動通信終端被設置為單個裝置，也可以將性能下降和部件劣化最小化。

4、本公開的另一目的是提供下述移動通信終端及其控制方法：該移動通信終端及其控制方法能保持便攜性，并且可以將衛生問題或清潔裝置的不便最小化，即使氣溶膠生成裝置和移動通信終端被設置為單個裝置，也能保持便攜性。

5、本公開的另一目的是提供移動通信終端及其控制方法，該移動通信終端及其控制方法能夠在生成氣溶膠時控制加熱部分中的溫度并對裝置進行相應的控制。

6、技術方案

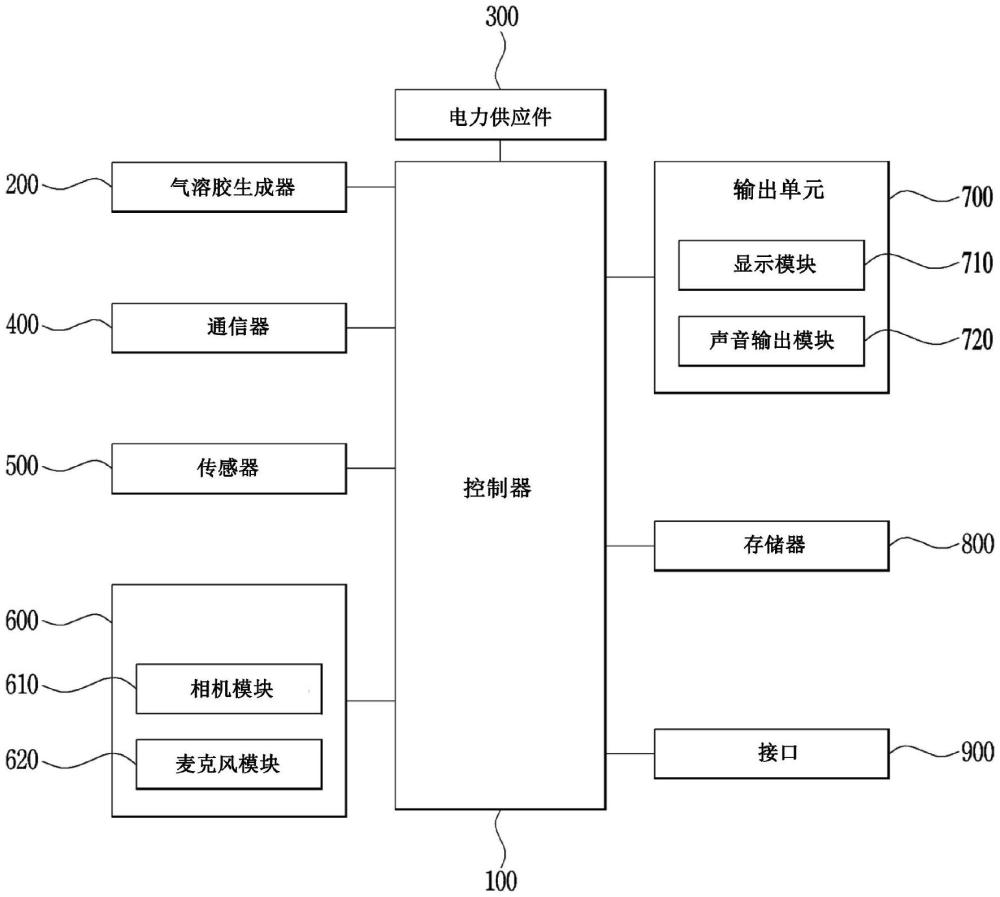

7、在本公開的一個方面，這里提供了一種移動通信終端，該移動通信終端包括：氣溶膠生成器，該氣溶膠生成器被構造為對生成氣溶膠的煙棒(stick)進行容置；顯示模塊；傳感器，該傳感器被配置為感測與顯示模塊相關的第一溫度信息；控制器，該控制器被配置為基于從傳感器獲取的第一溫度信息來控制顯示模塊，其中，基于在氣溶膠生成器中檢測到煙棒，控制器可以經由傳感器獲取與氣溶膠生成器相關的第二溫度信息。

8、替代性地，控制器可以基于第一溫度信息和第二溫度信息來控制顯示模塊。

9、替代性地，控制器可以基于第二溫度信息確定經修正的第一溫度信息，并基于經修正的第一溫度信息控制顯示模塊。

10、替代性地，控制器可以至少基于第一溫度信息或第二溫度信息來控制被供應至氣溶膠生成器的電力。

11、替代性地，第二溫度可以基于以下中的至少一者來獲得：煙棒中包括的感受器的特性變化、感受器的磁力變化或氣溶膠生成器的諧振頻率變化。

12、替代性地，氣溶膠生成器可以包括外部感應加熱器、內部感應加熱器或插入式加熱器。

13、替代性地，顯示模塊可以包括柔性顯示器，該柔性顯示器包括與氣溶膠生成器的位置交疊的第一區域，其中，基于煙棒被容置在氣溶膠生成器中，柔性顯示器的第一區域可以變形為曲面。

14、替代性地，移動通信終端還可以包括含有流體的熱管道。熱管道的第一區域可以被連接至氣溶膠生成器的第一區域，熱管道的第二區域可以被連接至移動通信終端的第二區域，以將熱從氣溶膠生成器的第一區域傳遞至移動通信終端的第二區域。

15、在本公開的另一方面，這里提供了一種由包括氣溶膠生成器和顯示模塊的移動通信終端執行控制操作的方法，該方法包括：使用傳感器獲取與顯示模塊相關的第一溫度信息；對氣溶膠生成煙棒在氣溶膠生成器中的容置情況進行感測；基于對煙棒的容置情況的感測，獲取與氣溶膠生成器相關的第二溫度信息；以及基于第一溫度信息和第二溫度信息來控制顯示模塊。

16、有益效果

17、根據以下公開內容，用戶在使用移動通信終端時可以方便地獲得各種氣溶膠吸入體驗。

18、根據以下公開內容，即使將氣溶膠生成裝置和移動通信終端設置為單個裝置，性能下降和部件劣化也可以最小化。

19、根據以下公開內容，即使將氣溶膠生成裝置和移動通信終端設置為單個裝置，也可以保持便攜性，并且可以將衛生問題和清潔裝置的不便最小化。

20、此外，根據以下公開內容，在生成氣溶膠時，可以便于對加熱部分的溫度控制以及對裝置的相應控制。

技術特征：

1.一種移動通信終端，所述移動通信終端包括：

2.根據權利要求1所述的移動通信終端，其中，所述控制器還被配置成基于所述第一溫度信息和所述第二溫度信息對所述顯示模塊進行控制。

3.根據權利要求2所述的移動通信終端，其中，所述控制器還被配置成：基于所述第二溫度信息確定修正的第一溫度信息，以及基于所述修正的第一溫度信息對所述顯示模塊進行控制。

4.根據權利要求1所述的移動通信終端，其中，所述控制器還被配置成：基于至少所述第一溫度信息或所述第二溫度信息對向所述氣溶膠生成器供應的電力進行控制。

5.根據權利要求1所述的移動通信終端，其中，所述第二溫度是至少基于下述獲得的：所述煙棒中包括的感受器的特性的變化、所述感受器的磁力的變化、或者所述氣溶膠生成器的諧振頻率的變化。

6.根據權利要求1所述的移動通信終端，其中，所述氣溶膠生成器包括外部感應加熱器、內部感應加熱器或插入式加熱器。

7.根據權利要求1所述的移動通信終端，其中，所述顯示模塊包括：

8.根據權利要求1所述的移動通信終端，還包括：

9.一種通過移動通信終端來執行控制操作的方法，所述移動通信終端包括氣溶膠生成器和顯示模塊，所述方法包括：

技術總結
一種包括氣溶膠生成器的移動通信終端，該終端包括：氣溶膠生成器，氣溶膠生成器被構造成對煙棒進行容置，煙棒被構造成生成氣溶膠；顯示模塊；傳感器，傳感器被配置成生成與顯示模塊相關的第一溫度信息；以及控制器，控制器被配置成基于從傳感器獲取的第一溫度信息對顯示模塊進行控制，其中，基于感測到氣溶膠生成器中的煙棒，控制器經由傳感器獲得與氣溶膠生成器相關的第二溫度信息。

技術研發人員：李源景,廉長憲
受保護的技術使用者：韓國煙草人參公社
技術研發日：
技術公布日：2025/4/28
