本公開涉及用于將地址分配給電子設備的方法、電子設備、電路組件、測試系統及其用途。

背景技術：

1、電子設備組并且尤其是網絡通常需要電子設備的地址，以便使能通信。當將地址分配給電子設備時，為清楚起見，應該避免干擾另一電子設備的地址。對相同類型的電子設備來說這尤其有問題。因此，可以通常需要預先定義的地址范圍。進一步地，分配這樣的地址通常需要附加連接的無源部件以用于地址選擇。

技術實現思路

1、在第一方面，呈現了一種用于將地址分配給電子設備的方法。

2、該方法包括：

3、a)啟動測試系統，該測試系統用于執行對包括電子設備的電路組件的測試；

4、b)在電路組件與測試系統之間實施通信協議；

5、c)通過使用測試系統讀出電子設備的預定唯一標識符；

6、d)在查找表內將uid分配給電子設備的至少一個屬性，其中該屬性通過使用測試系統而被確定；以及

7、e)通過使用查找表將地址分配給電子設備。

8、在另一方面，呈現了一種電子設備。電子設備具有通過使用至少下列步驟分配的地址：

9、a)啟動測試系統，該測試系統用于執行對包括電子設備的電路組件的測試；

10、b)在電路組件與測試系統之間實施通信協議；

11、c)通過使用測試系統讀出電子設備的預定唯一標識符；

12、d)在查找表內將uid分配給電子設備的至少一個屬性，其中該屬性通過使用測試系統而被確定；以及

13、e)通過使用查找表將地址分配給電子設備。

14、在另一方面，呈現了一種電路組件。該電路組件包括至少一個電子設備和至少一個接口。電子設備具有通過使用至少下列步驟分配的地址：

15、a)啟動測試系統，該測試系統用于執行對包括電子設備的電路組件的測試；

16、b)在電路組件與測試系統之間實施通信協議；

17、c)通過使用測試系統讀出電子設備的預定唯一標識符；

18、d)在查找表內將uid分配給電子設備的至少一個屬性，其中該屬性通過使用測試系統而被確定；以及

19、e)通過使用查找表將地址分配給電子設備。

20、在另一方面，呈現了一種測試系統。該測試系統被配置為執行對至少一個電路組件的測試。電路組件包括至少一個電子設備和至少一個接口。測試系統被進一步配置為讀出電子設備的預定唯一標識符。測試系統被進一步配置為確定電子設備的至少一個屬性。

21、在另一方面，呈現了方法、電子設備、電路組件和測試系統中至少一者的使用。使用目的是汽車應用。

22、本領域的技術人員通過閱讀下列詳細描述以及通過查看附圖，將會認識到附加的特征和優點。

技術特征：

1.一種用于將地址分配給電子設備(114)的方法，所述方法包括：

2.根據前述權利要求所述的方法，其中所述電子設備(114)的所述屬性包括所述電子設備(114)在所述電路組件(110)中的位置。

3.根據前述權利要求中的任一項所述的方法，其中所述電路組件(110)包括多個電子設備(114)，其中所述方法包括將單獨地址分配給所述電路組件(110)的每個電子設備(114)。

4.根據前述權利要求所述的方法，其中所述電子設備(114)中的至少兩個電子設備(114)是相同類型的，其中相同類型的所述至少兩個電子設備(114)被分配不同的地址。

5.根據前述權利要求中的任一項所述的方法，其中所述電路組件(114)包括至少一個印刷電路板pcb(132)，其中所述電路組件(110)的所述測試是在線測試ict，其中所述測試系統(112)是ict系統。

6.根據前述權利要求中的任一項所述的方法，其中所述電子設備(114)是網絡(134)的一部分，并且其中所述地址是網絡地址。

7.根據前述權利要求中的任一項所述的方法，其中所述通信協議至少確定地址集，其中所述地址集至少包括可用地址集，其中步驟e)包括將所述電子設備(114)的通過使用所述測試系統(112)確定的所述屬性和所述uid中的至少一者分配給可用地址。

8.根據前述權利要求中的任一項所述的方法，其中所述通信協議至少確定用于在所述電路組件(110)與所述測試系統(112)之間通信的命令集，其中所述命令集包括被發出到所述電路組件(110)所包括的所有電子設備(114)的至少一個一般命令。

9.根據前述權利要求中的任一項所述的方法，其中步驟c)中的所述uid的所述讀出通過利用所述測試系統(112)檢測所述電子設備(114)的預定邏輯狀態而被觸發，其中所述邏輯狀態在所述通信協議中被確定。

10.根據前述權利要求所述的方法，其中所述預定邏輯狀態包括施加到所述電子設備(114)的至少一個引腳(130)的預定電壓。

11.根據前述權利要求中任一項所述的方法，其中步驟d)和步驟e)中的至少一個步驟通過使用所述測試系統(112)被至少部分地執行。

12.根據前述權利要求中任一項所述的方法，其中步驟d)和步驟e)中的至少一個步驟通過使用控制器(122)至少部分地執行。

13.根據前述權利要求中任一項所述的方法，其中步驟d)和步驟e)中的至少一個步驟在所述電路組件(110)的初始上電時被執行。

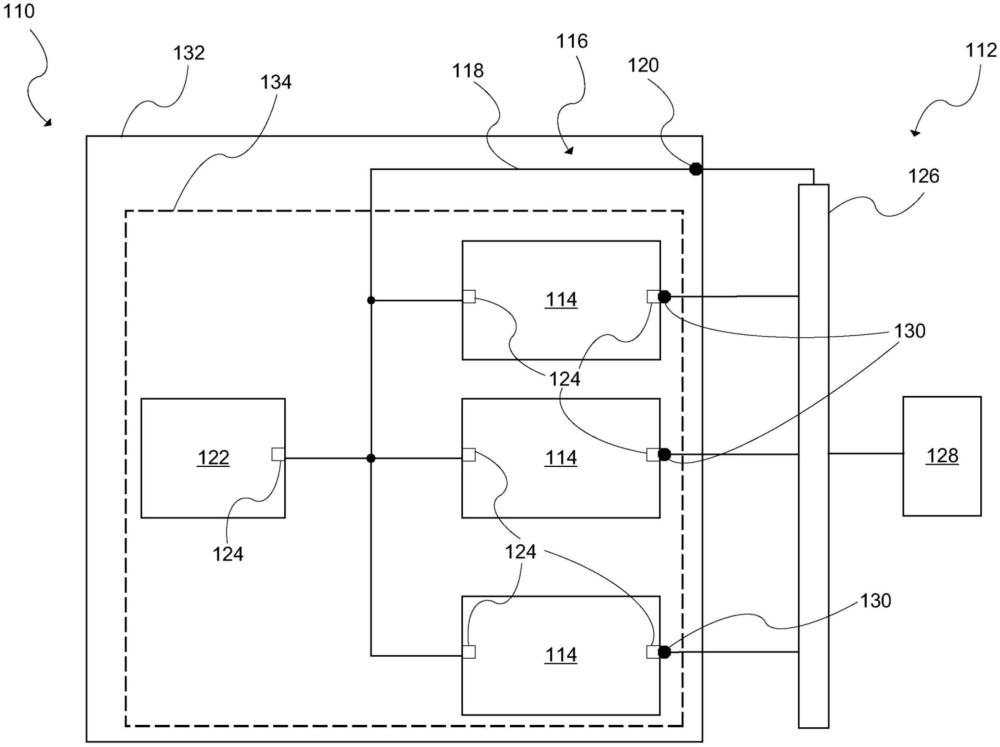

14.根據前述權利要求中任一項所述的方法，其中步驟a)包括通過使用所述測試系統(112)的適配器(126)將所述測試系統與所述電路組件(110)的接口(116)連接，其中步驟a)進一步包括通過使用所述適配器(126)接觸所述電子設備(114)的引腳(120、130)。

15.一種電子設備(114)，具有通過使用至少下列步驟分配的地址：

16.一種電路組件(110)，包括至少一個電子設備(114)和至少一個接口(116)，其中所述電子設備(114)具有通過使用至少下列步驟分配的地址：

17.根據前述權利要求所述的電路組件(110)，其中所述接口(116)是串行接口。

18.根據前述權利要求中涉及電路組件(110)的任一項所述的電路組件(110)，其中所述接口(116)包括至少一個總線(118)，其中所述總線(118)是集成電路互連i2c。

19.一種測試系統(112)，被配置為執行至少一個電路組件(110)的測試，其中所述電路組件(110)包括至少一個電子設備(114)和至少一個接口(116)，其中所述測試系統(112)被進一步配置為讀出所述電子設備(114)的預定唯一標識符uid，其中所述測試系統(112)被進一步配置為確定所述電子設備(114)的至少一個屬性。

20.一種根據前述方法權利要求中任一項所述的方法、根據前述權利要求中的涉及電子設備(114)的任一項所述的電子設備(114)、根據前述權利要求中的涉及電路組件(110)的任一項所述的電路組件(110)、以及根據前述權利要求中的涉及測試系統(112)的任一項所述的測試系統(112)中至少一者的使用，其中使用的目的是汽車應用。

技術總結
本公開涉及自動地址分配。呈現了一種用于將地址分配給電子設備(114)的方法。該方法包括：a)啟動測試系統(112)，該測試系統(112)用于執行對包括電子設備(114)的電路組件(110)的測試；b)在電路組件(110)與測試系統(112)之間執行通信協議；c)通過使用測試系統(112)讀出電子設備(114)的預定唯一標識符(UID)；d)在查找表(136)內將UID分配給電子設備(114)的至少一個屬性，其中該屬性通過使用測試系統(112)而被確定；以及e)通過使用查找表(136)將地址分配給電子設備(114)。進一步地，電子設備(114)、電路組件(110)、測試系統(112)以及所述方法和設備的使用被呈現。

技術研發人員：M·巴斯,M·馬茨伯格,T·奧特
受保護的技術使用者：英飛凌科技股份有限公司
技術研發日：
技術公布日：2025/4/28
