本技術涉及一種磷石膏洗滌系統。

背景技術：

1、磷石膏是磷肥生產過程中的副產物，磷石膏含有大量水溶性磷。作為一種大量堆存的工業副產物，磷石膏不僅占用大量土地，而且雨水淋濾磷石膏堆場所形成的滲濾液會嚴重污染土地和水環境。目前，我國磷石膏年產量約為7500萬噸，累計堆存量超過6億噸，已對環境和生態系統構成了嚴重威脅。

2、磷石膏利用前，由于磷石膏中含有大量有害雜質，使得其必須經過一定的處理后才能夠充分利用，常見的處理方法是對磷石膏進行堿洗，在現有技術中，對磷石膏的洗滌攪拌水洗，例如專利“cn?210995568?u、一種磷石膏的水洗裝置”，它是采用可升降的攪拌槳對磷石膏進行攪拌洗滌，其弊端在于：磷石膏水洗完成后，需要將攪拌槳抽出，然后等待磷石膏靜置分層，之后再將磷石膏和水分出，可見其整個水洗過程不能連續，堿洗效率不高。

技術實現思路

1、本實用新型的目的在于提供一種磷石膏洗滌系統，用于解決現有磷石膏堿洗不能連續，堿洗效率不高的問題。

2、為了解決上述問題，本實用新型的技術方案為：

3、一種磷石膏洗滌系統，包括水洗器，水洗器通過泥漿管連通沉淀池，所述水洗器包括攪拌管，攪拌管上下兩端管口分別通過封蓋密封，在兩個封蓋上分別安裝有減速電機和軸承座，在攪拌管內設有空心軸，空心軸一端與減速電機固定連接，空心軸另外一端穿過軸承座后連接在旋轉接頭一端，旋轉接頭另外一端連通蒸汽管，在空心軸兩側固定連接有多根攪拌桿，在空心軸上連通有多個曝氣頭，在攪拌管上下兩端分別連通有出料管和進料管，出料管與泥漿管連通。

4、在空中軸兩側設有刮條，刮條與攪拌桿固定連接，在刮條上固定連接有橡膠刮片，橡膠刮片抵靠在攪拌管管壁上。

5、在蒸汽管上安裝有單向閥和連通有自來水管，在自來水管上安裝有閥門。

6、在泥漿管上連通有除泡罐，在除泡罐上設有安裝有除泡器，在除泡罐連通沉淀池的管道上安裝有泥漿泵。

7、本實用新型的有益效果為：通過水洗器能夠持續對磷石膏泥漿進行攪拌堿洗，堿洗的過程中持續對磷石膏泥漿進行蒸汽加熱鼓泡，提高堿洗效果，堿洗完成的磷石膏泥漿送入沉淀池沉淀，實現磷石膏下進上出的“流水化”連續堿洗，讓整個堿洗過程無需暫停，提高堿洗效率。

技術特征：

1.一種磷石膏洗滌系統，其特征在于：包括水洗器（6），水洗器（6）通過泥漿管（5）連通沉淀池（1），所述水洗器（6）包括攪拌管（605），攪拌管（605）上下兩端管口分別通過封蓋密封，在兩個封蓋上分別安裝有減速電機（601）和軸承座（607），在攪拌管（605）內設有空心軸（603），空心軸（603）一端與減速電機（601）固定連接，空心軸（603）另外一端穿過軸承座（607）后連接在旋轉接頭（608）一端，旋轉接頭（608）另外一端連通蒸汽管（610），在空心軸（603）兩側固定連接有多根攪拌桿（604），在空心軸（603）上連通有多個曝氣頭（602），在攪拌管（605）上下兩端分別連通有出料管（614）和進料管（606），出料管（614）與泥漿管（5）連通。

2.根據權利要求1所述的一種磷石膏洗滌系統，其特征在于：在空中軸兩側設有刮條（612），刮條（612）與攪拌桿（604）固定連接，在刮條（612）上固定連接有橡膠刮片（613），橡膠刮片（613）抵靠在攪拌管（605）管壁上。

3.根據權利要求1或2所述的一種磷石膏洗滌系統，其特征在于：在蒸汽管（610）上安裝有單向閥（609）和連通有自來水管（611），在自來水管（611）上安裝有閥門。

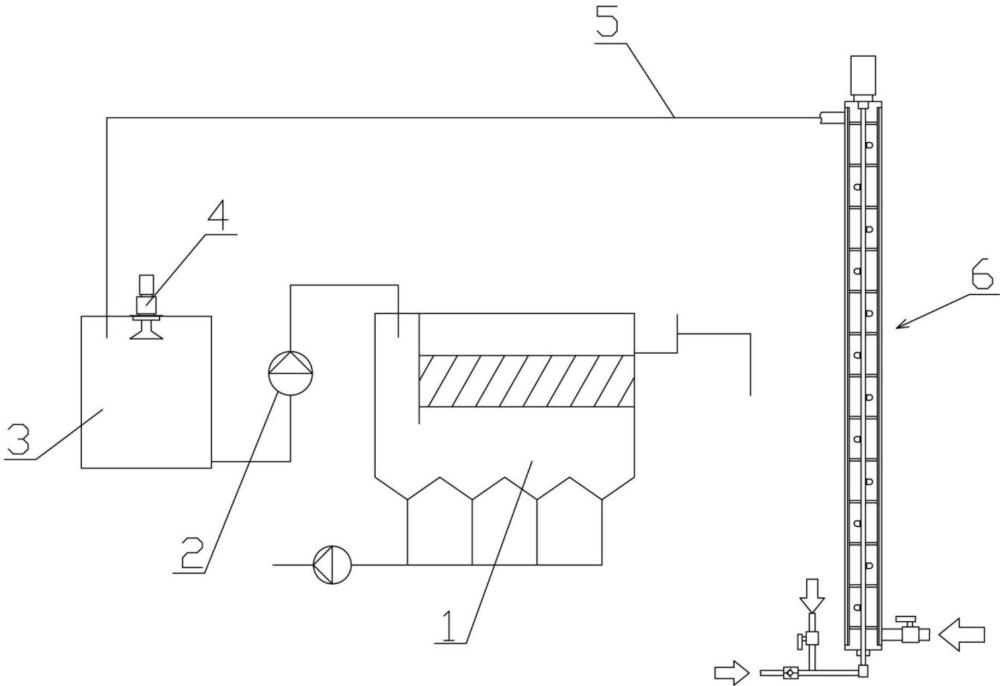

4.根據權利要求1或2所述的一種磷石膏洗滌系統，其特征在于：在泥漿管（5）上連通有除泡罐（3），在除泡罐（3）上設有安裝有除泡器（4），在除泡罐（3）連通沉淀池（1）的管道上安裝有泥漿泵（2）。

技術總結
一種磷石膏洗滌系統，包括水洗器，水洗器通過泥漿管連通沉淀池，所述水洗器包括攪拌管，攪拌管上下兩端管口分別通過封蓋密封，在兩個封蓋上分別安裝有減速電機和軸承座，在攪拌管內設有空心軸，空心軸一端與減速電機固定連接，空心軸另外一端穿過軸承座后連接在旋轉接頭一端，旋轉接頭另外一端連通蒸汽管，在空心軸兩側固定連接有多根攪拌桿，在空心軸上連通有多個曝氣頭，在攪拌管上下兩端分別連通有出料管和進料管，出料管與泥漿管連通。本技術用于解決現有磷石膏堿洗不能連續，堿洗效率不高，無法大批量處理的問題。

技術研發人員：陳孝華
受保護的技術使用者：中規環保新材（湖北）有限公司
技術研發日：20240626
技術公布日：2025/4/28
