本技術涉及紙板的包裝，具體說是一種廢棄包裝紙板回收機構。

背景技術：

1、現有技術中，由于包裝紙板的制作成本低，經常用于各個行業產品的包裝使用，例如，化妝品的包裝紙板，電子產品，電腦手機，機械加工產品的包裝緩沖，食品的包裝，食物包裝以及飲料產品的包裝等。

2、且現有技術中包裝紙板的回收利用也比較方便，成本也較低，具體紙板在回收處理的時候，首先是需要通過粉碎機構將紙板粉碎，然后進行清洗去除灰塵顆粒等，之后通過紙漿機放入一些化學物質等進行攪拌處理后得到紙漿，再將紙漿放入至模具結構中得到初步的紙板模具，等紙板模具晾干后，會產生一定的變形，因此，還需要進行二次模壓處理，將變形的模具壓制成所需要的包裝紙板的形狀，從而得到成品，可以用于各種產品的包裝使用。

3、在上述的包裝紙板以及紙楞板，瓦楞板等紙板的回收利用過程中，將紙板粉碎之后，通常紙板內會摻雜很多的塵土顆粒的，在清洗的時候需要將這些塵土顆粒等去除，而現有技術中的回收機構僅是進行粉碎處理，之后送入到清洗裝置進行灰塵去除，整個過程十分的不方便，增加了整體步驟，而且在水洗的過程中又非常的浪費水資源，增加成本。

4、因此，為了解決上述問題，需要研發一種結構合理，提升工作質量和效率的廢棄包裝紙板回收機構。

技術實現思路

1、本實用新型的目的是針對現有技術存在的不足，提供一種廢棄包裝紙板回收機構；其技術方案如下：

2、一種廢棄包裝紙板回收機構，包括回收箱，該回收箱的上端設置有進料口，該進料口下方設置有粉碎機構，粉碎機構的下方設置有吸塵機構，吸塵機構的下方設置有出料口；

3、所述粉碎機構包括粉碎輥，通過粉碎輥將廢棄的包裝紙板粉碎；所述的吸塵機構包括設置在回收箱的箱體側壁處的吸塵濾網，且吸塵濾網的外側一圈設置有外殼體，所述的外殼體固定在回收箱的箱體外壁處，且相應將內側的吸塵濾網整體罩住；

4、所述吸塵濾網內部的區域設置為落料區域，而吸塵濾網與外殼體之間的區域設置為吸塵區域，所述回收箱的外部還設置有吸塵器，所述的吸塵器通過吸塵管道與外殼體內部的吸塵區域對應連通，當粉碎后的包裝紙板落入到落料區域之后，經由吸塵器將灰塵顆粒從吸塵濾網吸入到外殼體內。

5、進一步地，所述回收箱的橫向截面設置為正方形結構；回收箱上端的進料口設置為喇叭口結構；回收箱下端的出料口設置為料斗狀結構。

6、進一步地，所述的回收箱外部的外殼體共設置有四處，且相鄰外殼體之間通過斜向隔板對應隔開；每一外殼體上均對應連通安裝有吸塵器。

7、進一步地，每一外殼體的下端均延伸設置有儲料殼體，被吸入到外殼體中的灰塵顆粒相應落入到儲料殼體中，且所述儲料殼體上通過鉸接組件對應安裝有卸料門板。

8、進一步地，所述的落料區域內還安裝有擋料桿，所述擋料桿的兩端對應固定在吸塵濾網上。

9、進一步地，所述的擋料桿在落料區域內設置有若干層，同一層的擋料桿間隔均勻設置，而上下層相鄰的擋料桿為交錯式設置。

10、進一步地，所述的粉碎機構在回收箱內共設置有兩層，每一層的粉碎機構均包括兩個對應的粉碎輥，所述的粉碎輥上設置有對應的粉碎凸起；且上下層的粉碎輥的安裝方向為垂直安裝設置，上層粉碎輥為橫向安裝，下層粉碎輥為豎向安裝設置。

11、有益效果：本實用新型具有以下有益效果：

12、1)本裝置首先通過雙層的粉碎機構對廢棄紙板進行粉碎處理，然后通過設置的吸塵機構對紙板內的塵土顆粒等進行吸塵處理，之后排出進行清洗，不僅具有較好的紙板粉碎功能，且能有去除紙板內的塵土顆粒，有效節省除塵步驟，結構合理，提供回收利用的質量和效率；

13、2)本裝置中雙層的粉碎機構均相應通過兩個粉碎輥來實現，且上下層的粉碎輥為兩個不同的方向設置，使得粉碎更加徹底；

14、3)本裝置中具體通過吸塵濾網與外殼體的配合以及外部設置的吸塵器來實現紙板料中的塵土顆粒的清理，結構設置合理；

15、4)本裝置中在落料區域中設置了多層的擋料桿，且上下層擋料板交錯設置，可有效提升吸塵機構的吸塵效率和質量，結構設置巧妙合理；

16、5)本裝置中還在外殼體的下端延伸設置了儲料殼體，可有效收納收集吸取的塵土顆粒，且可通過拆卸門板進行卸料，方便排出已經吸取的塵土顆粒。

技術特征：

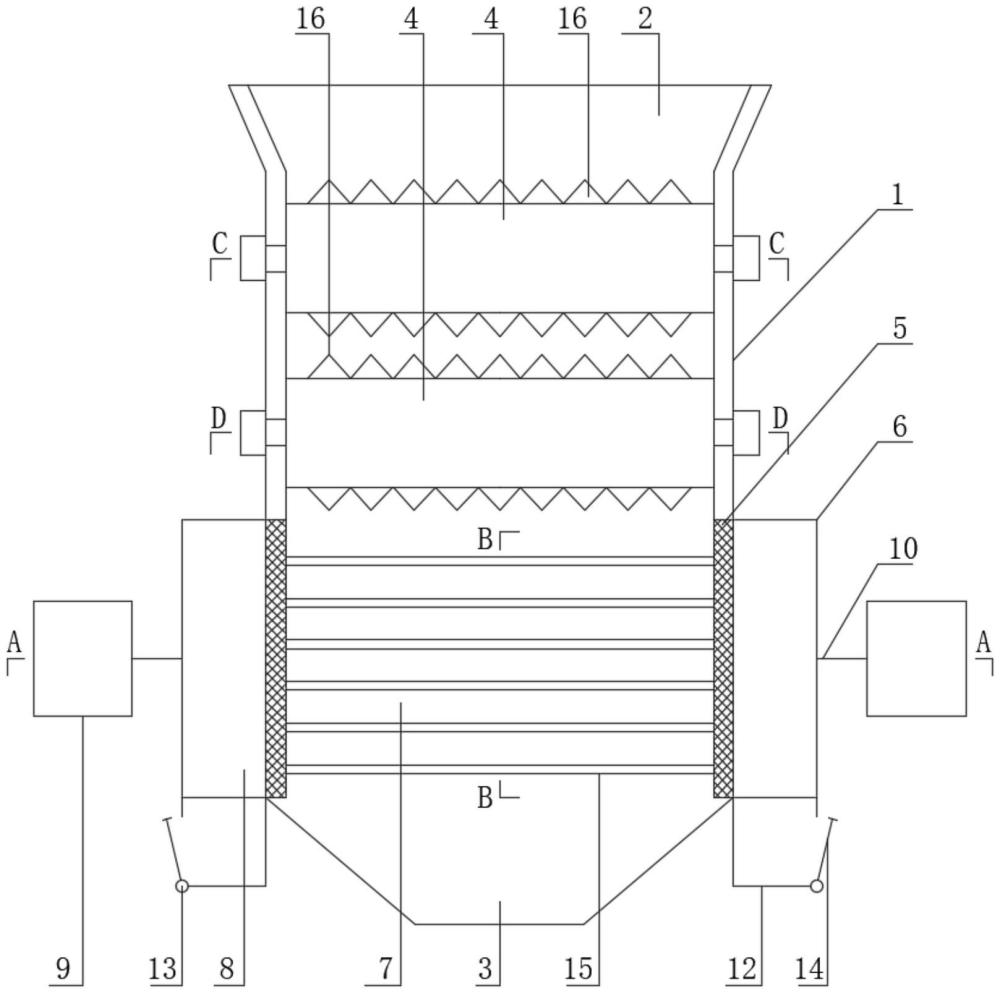

1.一種廢棄包裝紙板回收機構，其特征在于：包括回收箱(1)，該回收箱(1)的上端設置有進料口(2)，該進料口(2)下方設置有粉碎機構，粉碎機構的下方設置有吸塵機構，吸塵機構的下方設置有出料口(3)；

2.根據權利要求1所述的一種廢棄包裝紙板回收機構,其特征在于：所述回收箱(1)的橫向截面設置為正方形結構；回收箱(1)上端的進料口(2)設置為喇叭口結構；回收箱(1)下端的出料口(3)設置為料斗狀結構。

3.根據權利要求2所述的一種廢棄包裝紙板回收機構,其特征在于：所述的回收箱(1)外部的外殼體(6)共設置有四處，且相鄰外殼體(6)之間通過斜向隔板(11)對應隔開；每一外殼體(6)上均對應連通安裝有吸塵器(9)。

4.根據權利要求3所述的一種廢棄包裝紙板回收機構,其特征在于：每一外殼體(6)的下端均延伸設置有儲料殼體(12)，被吸入到外殼體(6)中的灰塵顆粒相應落入到儲料殼體(12)中，且所述儲料殼體(12)上通過鉸接組件(13)對應安裝有卸料門板(14)。

5.根據權利要求2所述的一種廢棄包裝紙板回收機構,其特征在于：所述的落料區域(7)內還安裝有擋料桿(15)，所述擋料桿(15)的兩端對應固定在吸塵濾網(5)上。

6.根據權利要求5所述的一種廢棄包裝紙板回收機構,其特征在于：所述的擋料桿(15)在落料區域(7)內設置有若干層，同一層的擋料桿(15)間隔均勻設置，而上下層相鄰的擋料桿(15)為交錯式設置。

7.根據權利要求1所述的一種廢棄包裝紙板回收機構,其特征在于：所述的粉碎機構在回收箱(1)內共設置有兩層，每一層的粉碎機構均包括兩個對應的粉碎輥(4)，所述的粉碎輥(4)上設置有對應的粉碎凸起(16)；且上下層的粉碎輥(4)的安裝方向為垂直安裝設置，上層粉碎輥(4)為橫向安裝，下層粉碎輥(4)為豎向安裝設置。

技術總結
本技術公開一種廢棄包裝紙板回收機構，包括回收箱，回收箱的上端設置有進料口，進料口下方設置有粉碎機構，粉碎機構的下方設置有吸塵機構，吸塵機構的下方設置有出料口；粉碎機構包括粉碎輥，通過粉碎輥將廢棄的包裝紙板粉碎；吸塵機構包括設置在回收箱的箱體側壁處的吸塵濾網，且吸塵濾網的外側一圈設置有外殼體，外殼體固定在回收箱的箱體外壁處，且相應將內側的吸塵濾網整體罩住。本裝置通過雙層的粉碎機構對廢棄紙板進行粉碎處理，然后通過設置的吸塵機構對紙板內的塵土顆粒等進行吸塵處理，之后排出進行清洗，不僅具有較好的紙板粉碎功能，且能有去除紙板內的塵土顆粒，有效節省除塵步驟，結構合理，提供回收利用的質量和效率。

技術研發人員：俞新華
受保護的技術使用者：宜興市盛弘百匯包裝材料有限公司
技術研發日：20240626
技術公布日：2025/4/28
