本發明涉及耳機，具體為一種不入耳的藍牙耳機及其組件。

背景技術：

1、藍牙耳機就是將藍牙技術應用在免持耳機上，讓使用者可以免除惱人電線的牽絆，自在地以各種方式輕松通話和收聽音頻，隨著科技的不斷發展，藍牙耳機也逐漸地發展出多種多樣的形式，主要為入耳式和非入耳的全開放式耳機，其中不入耳的藍牙耳機通過骨傳導技術實現，骨傳導技術是一種將聲波傳導到內耳的一種方式，聲波直接經顱骨途徑使外淋巴發生相應波動，并激動耳蝸的螺旋器產生聽覺。

2、經檢索授權公開號為：cn107920325a的“一種安裝有心率測量裝置的后戴式骨傳導耳機”，其中包括支撐架、骨傳導發聲器和心率測量裝置，支撐架具有用于繞在腦后的u形支撐架本體，形成在u形支撐架本體兩側的弧形掛耳部，設置在掛耳部前端的安裝端部；心率測量裝置包括心率傳感器、微控制器和心率可聽信號輸出模塊；骨傳導發聲器從安裝端部前蓋面的靠近掛耳部一端的第一開口伸出，心率傳感器從安裝端部前蓋面的遠離掛耳部一端的第二開口伸出，本發明的后戴式骨傳導耳機使心率傳感器與骨傳導發聲器能夠同時貼合在頭部兩側靠近雙耳的臉頰皮膚處，能夠準確地測量心率，聽音樂的清晰度高，還可通過心率可聽信號輸出模塊使骨傳導耳機向用戶播報心率值；

3、上述耳機在使用過程中，特別是在運動過程中使用，由于用戶的頭部大小不一，因此一些頭圍較小的用戶，在運動時，會出現藍牙耳機后掛梁出現上下的擺動，造成藍牙耳機使用的穩定性降低，上下擺動的藍牙耳機也非常影響用戶運動的體驗，并且藍牙耳機長時間的晃動，容易造成骨傳導發聲單元出現偏移，造成音質的損失，影響全開放不入耳式藍牙耳機的使用體驗。

技術實現思路

1、本發明的目的在于提供一種不入耳的藍牙耳機及其組件，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種不入耳的藍牙耳機組件，包括耳機殼體，所述耳機殼體一側固定連接有掛耳梁，所述掛耳梁的另一端固定連接有連接子塊，所述連接子塊遠離掛耳梁的一側安裝有連接母塊，所述連接母塊共設有兩個，兩個所述連接母塊之間固定連接有耳機頭梁，所述耳機頭梁和掛耳梁內部中心位置均固定連接有記憶金屬芯；

3、所述耳機頭梁靠近內弧一側內嵌固定連接有膨脹條，所述膨脹條靠近耳機頭梁內槽的一側固定連接有輸送管，所述連接母塊內槽固定連接有充氣箱，所述連接母塊靠近耳機頭梁的一側側壁貫穿且固定連接有微型電磁閥管，所述微型電磁閥管與輸送管固定連接且相互連通，所述微型電磁閥管的另一端與充氣箱連通，所述連接母塊靠近充氣箱頂部的位置開設有入氣口，所述入氣口與充氣箱連通，所述充氣箱內部安裝有微型馬達扇；

4、所述耳機殼體內槽安裝有振動鐵柱，所述耳機殼體靠近振動鐵柱外側的內弧壁固定連接有塑料外環，所述耳機殼體開口一側邊緣位置固定連接有柔性鼓墊，所述塑料外環靠近柔性鼓墊的一側開設有一圈推桿活動槽，所述推桿活動槽內滑動連接有金屬推桿，所述推桿活動槽靠近內槽相對金屬推桿端頭的內槽壁固定連接有微型電磁鐵，所述金屬推桿外側套接有一號彈簧。

5、在進一步的實施例中，所述連接子塊相對連接母塊的一側固定連接有插塊，所述連接母塊相對插塊的側壁開設有插槽，所述插塊與插槽適配插接。

6、在進一步的實施例中，所述插塊遠離連接子塊的一側固定連接有金屬插頭，所述連接母塊靠近插槽的內部固定連接有連接座，所述連接座相對金屬插頭的側壁開設有插頭槽，所述金屬插頭與插頭槽適配插接。

7、在進一步的實施例中，所述插塊的上下兩側開設有移動槽，所述移動槽內槽適配滑動連接有限位塊，所述連接母塊靠近插槽且相對限位塊的位置開設有限位口，所述限位塊與限位口適配插接，所述限位塊相對移動槽的一側與所述移動槽內槽壁之間固定連接有二號彈簧。

8、在進一步的實施例中，所述移動槽內槽壁固定連接有滑桿，所述滑桿與限位塊貫穿且滑動連接。

9、在進一步的實施例中，連接子塊內槽固定連接有鋰電池，所述連接子塊靠近鋰電池的頂部位置固定連接有磁吸充電端子，所述磁吸充電端子與鋰電池連接。

10、在進一步的實施例中，所述入氣口靠近開口的位置固定連接有防塵網，所述防塵網表面附著有防護涂層。

11、在進一步的實施例中，所述耳機頭梁包括親膚膠套和填充棉，所述填充棉套接于記憶金屬芯外側，所述親膚膠套套接于填充棉外側。

12、在進一步的實施例中，所述膨脹條靠外一側呈折疊弧面，所述膨脹條靠外一側固定連接有柔性防滑墊。

13、一種基于所述的不入耳藍牙耳機組件的藍牙耳機，所述振動鐵柱靠近耳機殼體內槽的一側連接有電路板，且電路板安裝有藍牙模塊，所述振動鐵柱靠外一端設有硅膠墊。

14、與現有技術相比，本發明的有益效果是：

15、1、本發明，通過在藍牙耳機的耳機頭梁內側設置膨脹條，利用膨脹條的膨脹或是收縮，當用戶佩戴藍牙耳機后，用戶的頭圍較小，此時向膨脹條內充氣，膨脹條膨脹，待膨脹到接觸用戶頭部后側后，停止對膨脹條內的充氣，隨后在用戶運動時，由于膨脹條緊貼用戶頭部，適配用戶頭型，頭部的弧面對膨脹條和耳機頭梁阻擋，使得用戶佩戴藍牙耳機運動時，藍牙耳機不會出現大幅度的上下擺動，提升藍牙耳機的使用穩定性；

16、2、本發明，通過在藍牙耳機的耳機殼體開口一側設置柔性鼓墊，并且在振動鐵柱的外側設置塑料外環和金屬推桿，金屬推桿在推桿活動槽內滑動，并且在推桿活動槽內設置微型電磁鐵，當藍牙耳機佩戴使用時，此時微型電磁鐵會產生電磁力，通過微型電磁鐵和金屬推桿的同性相斥原理，此時金屬推桿向外移動，并推動柔性鼓墊拱起，此時在振動鐵柱的外側形成一圈凸出環，使得柔性鼓墊能夠緊貼用戶的頭部，使得骨傳導過程中不會出現較大音質的損失，保證藍牙耳機使用的穩定，以及提升藍牙耳機的使用體驗；

17、3、本發明，傳統的骨傳導不入耳式藍牙耳機，都是一體式，在使用場景中較為單一，當無需運動的時候佩戴，會存在不舒適的感覺，因此將藍牙耳機的耳機部分和耳機頭梁設置成可拆分，當需要運動佩戴時，則將耳機頭梁安裝使用，保證運動佩戴的穩定，當日常非運動時間使用，則拆卸耳機頭梁，此時不入耳藍牙耳機即可作為日常的耳機佩戴，使得不入耳藍牙耳機的使用場景更加豐富靈活，提升不入耳藍牙耳機使用更為靈活便利。

技術特征：

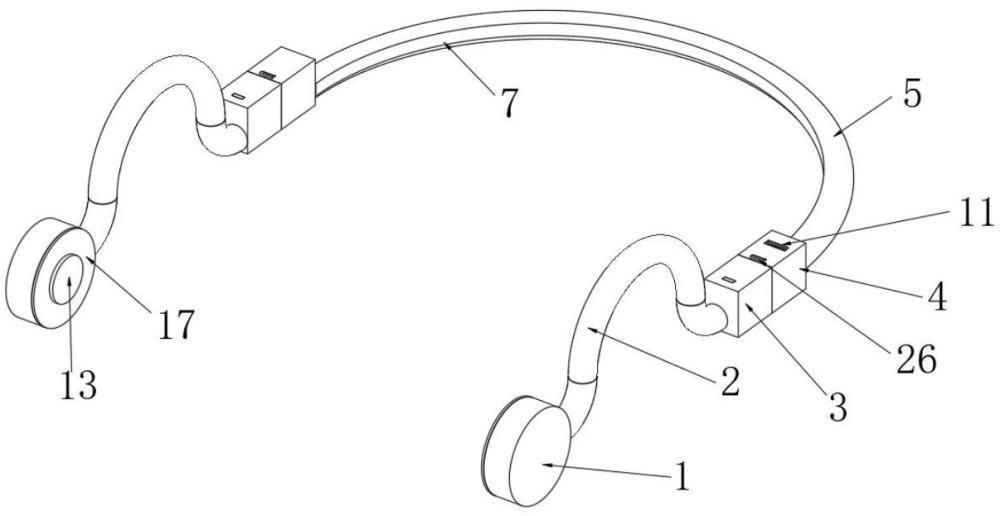

1.一種不入耳的藍牙耳機組件，包括耳機殼體（1），其特征在于：所述耳機殼體（1）一側固定連接有掛耳梁（2），所述掛耳梁（2）的另一端固定連接有連接子塊（3），所述連接子塊（3）遠離掛耳梁（2）的一側安裝有連接母塊（4），所述連接母塊（4）共設有兩個，兩個所述連接母塊（4）之間固定連接有耳機頭梁（5），所述耳機頭梁（5）和掛耳梁（2）內部中心位置均固定連接有記憶金屬芯（6）；

2.根據權利要求1所述的一種不入耳的藍牙耳機組件，其特征在于：所述連接子塊（3）相對連接母塊（4）的一側固定連接有插塊（20），所述連接母塊（4）相對插塊（20）的側壁開設有插槽（21），所述插塊（20）與插槽（21）適配插接。

3.根據權利要求2所述的一種不入耳的藍牙耳機組件，其特征在于：所述插塊（20）遠離連接子塊（3）的一側固定連接有金屬插頭（22），所述連接母塊（4）靠近插槽（21）的內部固定連接有連接座（23），所述連接座（23）相對金屬插頭（22）的側壁開設有插頭槽（24），所述金屬插頭（22）與插頭槽（24）適配插接。

4.根據權利要求2所述的一種不入耳的藍牙耳機組件，其特征在于：所述插塊（20）的上下兩側開設有移動槽（25），所述移動槽（25）內槽適配滑動連接有限位塊（26），所述連接母塊（4）靠近插槽（21）且相對限位塊（26）的位置開設有限位口（28），所述限位塊（26）與限位口（28）適配插接，所述限位塊（26）相對移動槽（25）的一側與所述移動槽（25）內槽壁之間固定連接有二號彈簧（27）。

5.根據權利要求4所述的一種不入耳的藍牙耳機組件，其特征在于：所述移動槽（25）內槽壁固定連接有滑桿（29），所述滑桿（29）與限位塊（26）貫穿且滑動連接。

6.根據權利要求1所述的一種不入耳的藍牙耳機組件，其特征在于：連接子塊（3）內槽固定連接有鋰電池（30），所述連接子塊（3）靠近鋰電池（30）的頂部位置固定連接有磁吸充電端子（31），所述磁吸充電端子（31）與鋰電池（30）連接。

7.根據權利要求1所述的一種不入耳的藍牙耳機組件，其特征在于：所述入氣口（11）靠近開口的位置固定連接有防塵網（32），所述防塵網（32）表面附著有防護涂層。

8.根據權利要求1所述的一種不入耳的藍牙耳機組件，其特征在于：所述耳機頭梁（5）包括親膚膠套（34）和填充棉（33），所述填充棉（33）套接于記憶金屬芯（6）外側，所述親膚膠套（34）套接于填充棉（33）外側。

9.根據權利要求1所述的一種不入耳的藍牙耳機組件，其特征在于：所述膨脹條（7）靠外一側呈折疊弧面，所述膨脹條（7）靠外一側固定連接有柔性防滑墊（35）。

10.一種基于權利要求1-9所述的不入耳藍牙耳機組件的藍牙耳機，其特征在于，所述振動鐵柱（13）靠近耳機殼體（1）內槽的一側連接有電路板，且電路板安裝有藍牙模塊，所述振動鐵柱（13）靠外一端設有硅膠墊。

技術總結
本發明涉及耳機技術領域，尤其為一種不入耳的藍牙耳機及其組件，包括耳機殼體，耳機殼體一側固定連接有掛耳梁，掛耳梁的另一端固定連接有連接子塊，連接子塊遠離掛耳梁的一側安裝有連接母塊，連接母塊共設有兩個，兩個連接母塊之間固定連接有耳機頭梁，耳機頭梁和掛耳梁內部中心位置均固定連接有記憶金屬芯。該不入耳的藍牙耳機及其組件，通過在藍牙耳機的耳機頭梁內側設置膨脹條，利用膨脹條的膨脹或是收縮，當用戶佩戴藍牙耳機后，向膨脹條內充氣使其膨脹，待膨脹到接觸用戶頭部后側后，停止對膨脹條內的充氣，隨后在用戶運動時，由于膨脹條緊貼用戶頭部，適配用戶頭型，頭部的弧面對膨脹條和耳機頭梁阻擋，提升藍牙耳機的使用穩定性。
