本發明涉及智能電網的多源接入，具體為基于規約自學習與通信接口自適應的多源接入系統。

背景技術：

1、隨著電力體制改革的不斷深入，分布式電源的規模逐年增加；近年來，國內對于分布式電源的規約自學習技術也開始逐步關注；通過智能電表技術，電力公司能夠?qū)崟r獲取用電信息，從而根據實際負荷變化調整分布式電源的輸出；這些智能電表和通信設備通常支持自動識別和學習電網的運行狀態，通過數據采集與分析，電力系統能夠?qū)崿F(xiàn)動態負荷分配和電源調度。

2、在現有的光伏逆變器系統中，不同廠商或不同型號的逆變器可能采用不同的通信接口標準，如rs485、rs232、ttl電平；這種不統一的情況需要針對每一種接口準備相應的適配器或者控制器，增加了系統的復雜性和成本；通過研究通信接口自適應，實現與不同總線的兼容，無需提前了解總線類型、設置通信類型等，提高自動化水平。

3、通過研究三種通信接口的差異、特性，設計一種電路，可以自動識別三種通信接口，對于特定的接口自動連接相應的解碼電路，并且具備一定的編碼抗干擾能力，防止解碼電路相互干擾。

技術實現思路

1、針對現有技術的不足，本發明提供了基于規約自學習與通信接口自適應的多源接入系統，解決了上述背景技術中提出的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：基于規約自學習與通信接口自適應的多源接入系統，包括多協議自動學習自主建檔及規約轉換系統和多種通信接口自適應系統；

3、多協議自動學習自主建檔及規約轉換系統中包括檔案自維護流程、規約自學習流程以及協議轉換流程；

4、多種通信接口自適應系統由rs-232總線判斷電路、ttl電平-rs-485總線判斷電路、信號隔離電路三部分組成；

5、rs-232總線判斷電路判斷是否為rs-232總線；如果是，啟用rs-232通信電路，并禁用rs-485、ttl相關電路，否則禁用rs-232通信電路；

6、ttl電平-rs-485總線判斷電路判斷是否為ttl電平；如果是，啟用ttl電平通信電路，并禁用rs-485相關電路，否則禁用ttl電平通信相關電路，啟用rs-485通信電路；

7、信號隔離電路，將通信接口電路的發送、接收隔離，并將當前通信接口類型傳送至系統側，對于系統側不需要關心外部通信接口類型，使系統側工作更加安全、可靠；

8、三種通信接口連接方式為rs-232的發送端、ttl電平的發送端、rs-485的a端短接在一起，rs-232的接收端、ttl電平的接收端、rs-485的b端短接在一起，參考地(rs-232總線、ttl電平)短接在一起。

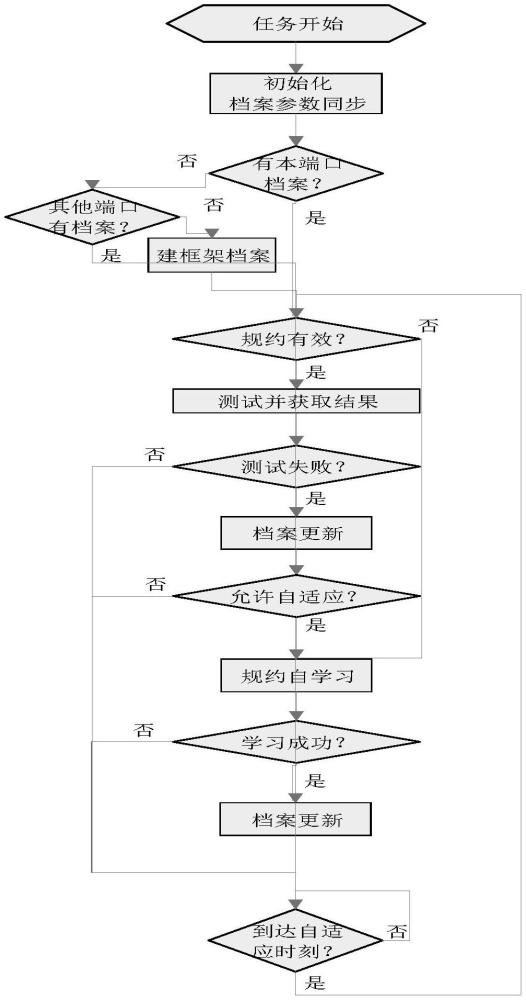

9、可選的，所述檔案自維護流程用于實現對端口建檔管理及逆變器規約識別，具體流程如下：

10、s1、任務開始；

11、s2、進行初始化，并讀取檔案參數；

12、s3、進入檔案管理流程；

13、s4、規約自學習操作。

14、可選的，所述檔案管理流程用于實現端口檔案的管理，具體如下：

15、設備初次上電時，若檔案為空，則建立框架檔案，并對每個端口進行規約自適應；若存在有效檔案，則重啟后對已有檔案進行規約測試確認；其他未存在有效檔案的端口進入空閑狀態。

16、可選的，所述規約自學習操作用于實現每個檔案對應逆變器規約的識別，具體如下：

17、若新建檔案未存在規約信息，則進行規約自學習，獲取學習結果，完成識別過程；

18、已經學習成功的檔案，通過規約測試確認或刪除規約信息，對于測試未通過的檔案，重新進行規約自學習；

19、重復上述流程直至完成全部檔案的規約識別；

20、規約自學習步驟完成后進入空閑狀態，等待下一輪自適應時刻到來后再次從檔案管理執行新一輪規約自學習。

21、可選的，所述規約自學習流程用于完成對通信波特率、校驗位、站點、協議類型四個參數的學習，具體如下：

22、流程開始后，從第一個站點范圍開始，此處站點為優先站點，依次嘗試每個規約，利用設置的波特率、校驗位、優先站點進行組合；再利用識別方法完成組測試幀，下行發送后，獲取響應；

23、如測試過程中存在響應，則記錄當前的波特率、校驗、站點信息；如響應內容符合識別方法要求，則繼續測試該規約設置的其他識別方法，如全部符合要求，則確定協議類型；

24、如存在任意一項未符合，則使用已學到的波特率、校驗、站點信息，更換規約后繼續測試，直至規約的全部識別方法對應響應符合要求；

25、如利用已學到的波特率、校驗、站點將所有規約遍歷完成，仍不能確定規約，則結束測試；

26、如優先站點全部試驗過，均沒有響應，則更換為普通站點繼續測試，努力獲取響應，直至全部可能性均進行過測試。

27、最后的學習結果存在以下可能：

28、1、未學習到任何信息；

29、2、已學到波特率、校驗、站點；

30、3、已學到波特率、校驗、站點、協議類型。

31、可選的，所述站點為1～255中任意一個，其中1、2、3、247為優先站點，1～255中排除優先站點后剩余的站點則為普通站點，其中協議庫中的每個協議均擁有設置自己的優先站點的權限。

32、可選的，所述每個規約具體如下：

33、①規約標識；

34、②波特率枚舉；

35、③校驗位枚舉；

36、④優先站點枚舉；

37、⑤識別方法枚舉；

38、⑥讀取方法枚舉；

39、⑦寫入方法枚舉；

40、⑧狀態識別方法枚舉。

41、可選的，所述協議轉換流程用于完成698命令和modbus命令的通信轉換，具體如下：

42、(1)進入函數后，判斷是否所有端口已經初始化完畢，若已初始化完畢則進入下一步，若沒有則等待至所有端口初始化完畢后進入下一步；

43、(2)根據698命令的tsa邏輯地址獲取端口號，查看該端口是否正在代理，正在代理則等待至代理結束；

44、(3)獲取本端口對應規約庫指針，將oad轉換為庫中對應的方法，依次執行方法，將數據進行格式轉換保存在指定位置，直至完成所有方法；

45、(4)函數返回執行結果，用以698組幀參考。

46、本發明提供了基于規約自學習與通信接口自適應的多源接入系統，具備以下有益效果：

47、該基于規約自學習與通信接口自適應的多源接入系統，建立復雜環境下的信息采集模型，從遙測量、遙信量和遙控量多個維度建立逆變器的通信特征庫，實現對不同品牌、不同型號的分布式光伏逆變器的規約學習，能實現當前市場上主流逆變器自動建檔與規約轉換；并且基于免維護與即插即用的設計思想，研究自我管理算法，實時監測所接入逆變器的變化情況，能自我診斷出逆變器接入、通信故障、正常關機或品牌替換等；根據自我診斷結果及時對檔案進行更新，剔除無效檔案等，同時基于免介入、自解析的原則，研究不同規約的數據自解析、自轉換算法；通過各規約的數據值特點，建立抽象的數學模型，模型中要包含數值含義、數值類型、數值單位等關鍵信息；通過轉譯算法，對不同規約、不同類型的數據進行統一封裝，實現自我轉譯。

48、通過研究通信接口自適應，實現與不同總線的兼容，無需提前了解總線類型、設置通信類型等，提高自動化水平；通過研究三種通信接口的差異、特性，設計一種電路，可以自動識別三種通信接口，對于特定的接口自動連接相應的解碼電路，并且具備一定的編碼抗干擾能力，防止解碼電路相互干擾；研究總線保護機制，采用通信隔離技術，將接口總線與系統隔離，保證系統工作安全，同時可以應對各種故障情況，如過壓、過流、短路等，使接口電路具有故障保護及自恢復功能。

49、本發明實現了三種通信接口(rs485、rs232、ttl電平)的自動兼容，對于控制側無需關心通信接口類型；通過判斷rs232總線的接收端、ttl電平的接收端、rs485總線的b端的特征電壓來識別通信接口類型；由于rs232總線采用負邏輯傳送數據，優先判斷rs232總線，保證了系統的安全可靠。
