本技術涉及通信，尤其涉及無線局域網中應用于多鏈路設備的通信方法及裝置。

背景技術：

1、為了大幅提升wlan系統的業務傳輸速率，電氣和電子工程師協會(institute?ofelectrical?and?electronics?engineers，ieee)802.11ax標準在現有正交頻分復用(orthogonal?frequency?division?multiplexing，ofdm)技術的基礎上，進一步采用正交頻分多址(orthogonal?frequency?division?multiple?access，ofdma)技術。ofdma技術支持多個節點同時發送和接收數據，從而實現多站點分集增益。在802.11ax定稿的2017年，美國聯邦通信委員會(federal?communications?commission，fcc)開放了一段新的免費頻段5925-7125mhz，下述簡稱該段頻段為6ghz。于是802.11ax標準工作者在802.11ax項目授權申請書(project?authorization?requests，par)中把802.11ax設備工作范圍從2.4ghz，5ghz拓展到2.4ghz，5ghz和6ghz。

2、ieee?802.11下一代wifi協議(extremely?high?throughput，eht)設備由于需向前兼容，因此也會支持802.11ax設備的工作頻譜，即會支持2.4ghz，5ghz和6ghz頻段。根據最新開放的免費的6ghz頻段，基于該頻段做信道劃分，可支持的帶寬可以超過在5ghz支持的最大帶寬160mhz，比如320mhz。除了通過超大帶寬，ieee802.11ax下一代wifi-極高吞吐量還可以通過更多的流數，比如流數增加到16流，以及多個頻段(2.4ghz，5ghz和6ghz)合作等方式提高峰值吞吐量。在同一頻段上，還可以通過多個信道合作等方式提高峰值吞吐量，降低業務傳輸?shù)臅r延。下面把多頻段或多信道統稱為多鏈路。802.11ax及之前的同工作頻段的wifi雖然配置多鏈路，但通常來講，每個多鏈路建立不同的基本服務集(basicservice?set，bss)，一個時刻只能在一個鏈路跟該鏈路歸屬的bss內的站點通信。

3、802.11ax及之前引進了多(multiple)基本服務集識別號(basic?servicesetidentifier，bssid)技術，主要功能是將一個物理ap上虛擬出多個邏輯ap，也就說形成多個虛擬網絡，每個虛擬網絡用來分別管理不同的站點，類似于現在wifi場景下的ap產品中一個ap可以虛擬出匯報ap(home?ap)以及客戶ap(guest?ap)。

4、如何將multiple?bssid技術應用到多鏈路設備中以提供多個虛擬網絡功能是本領域的技術人員正在研究的技術問題。

技術實現思路

1、本技術實施例公開了一種無線局域網wlan中應用于多鏈路設備的通信方法及相關裝置，能夠降低信道中站點發送的探測請求幀的數量，提高站點關聯效率。

2、第一方面，本技術實施例提供一種wlan中應用于多鏈路設備的通信方法，該方法包括：

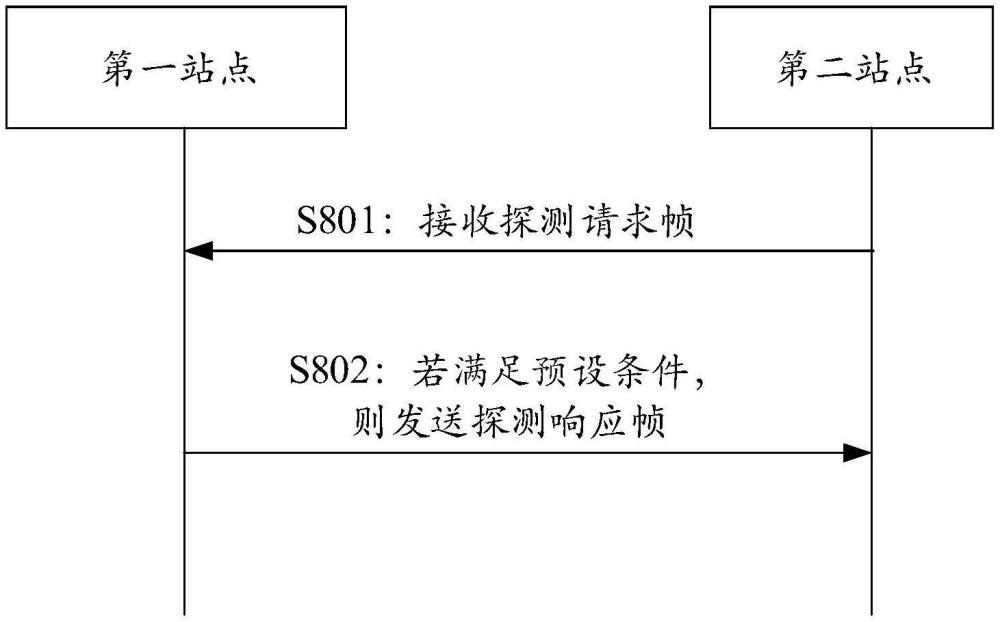

3、站點接收探測請求幀，所述站點屬于一個多鏈路設備；

4、所述站點根據預設條件確定是否響應所述探測請求幀，所述預設條件至少包括：

5、所述探測請求幀中的參考標識與所述多鏈路站點中的每個站點的參考標識均不匹配；

6、若所述預設條件滿足，則不發送響應于所述探測請求幀的探測響應幀。

7、在上述方法中，允許多鏈路站點中的站點幫助同一個多鏈路設備中的其他站點回復探測響應幀，這樣減少了信道中站點發送的探測請求幀的數量，增加空口效率，提高站點關聯效率。

8、第二方面，本技術實施例提供一種wlan中應用于多鏈路設備的通信方法，該方法包括：

9、站點接收探測請求幀，所述站點屬于一個多鏈路設備；所述多鏈路設備中的站點屬于多bssid集合；

10、所述站點根據預設條件確定是否響應所述探測請求幀，所述預設條件至少包括：

11、所述探測請求幀中的參考標識與所述多鏈路設備中的每個站點的參考標識均不匹配，并且，所述探測請求幀中的參考標識與所述多鏈路設備中每個站點所在的多bssid集合中的每個站點的參考標識均不匹配；

12、若所述預設條件滿足，則不發送響應于所述探測請求幀的探測響應幀。

13、在上述方法中，允許多鏈路設備中的站點幫助同一個多鏈路設備中的其他站點回復探測響應幀，也可幫助同一個多鏈路設備中的其他站點所在的multiple?bssid集合中任意一個成員回復探測響應幀。這樣減少了信道中站點發送的探測請求幀的數量，增加空口效率，提高站點關聯效率。

14、第三方面，本技術實施例提供一種wlan中的通信裝置，所述裝置應用于一個多鏈路設備中，所述裝置包括：

15、收發單元，用于接收探測請求幀；

16、處理單元，用于根據預設條件確定是否響應所述探測請求幀，所述預設條件至少包括：

17、所述探測請求幀中的參考標識與所述多鏈路設備中的每個站點的參考標識均不匹配；

18、所述處理單元，還用于若所述預設條件滿足，則控制所述收發單元不發送響應于所述探測請求幀的探測響應幀。

19、在上述方法中，允許多鏈路設備的站點幫助同一個多鏈路設備中的其他站點回復探測響應幀，這樣減少了信道中站點發送的探測請求幀的數量，增加空口效率，提高站點關聯效率。

20、第四方面，本技術實施例提供一種wlan中的通信裝置，所述裝置應用于一個多鏈路設備中，所述裝置包括：

21、收發單元，用于接收探測請求幀；所述多鏈路設備中的站點屬于多bssid集合；

22、處理單元，用于根據預設條件確定是否響應所述探測請求幀，所述預設條件至少包括：

23、所述探測請求幀中的參考標識與所述多鏈路設備中的每個站點的參考標識均不匹配，并且，所述探測請求幀中的參考標識與所述多鏈路設備中每個站點所在的多bssid集合中的每個站點的參考標識均不匹配；

24、所述處理單元，還用于若所述預設條件滿足，則控制所述收發單元不發送響應于所述探測請求幀的探測響應幀。

25、在上述方法中，允許多鏈路設備中的站點幫助同一個多鏈路設備中的其他站點回復探測響應幀，也可幫助同一個多鏈路設備中的其他站點所在的multiple?bssid集合中任意一個成員回復探測響應幀。這樣減少了信道中站點發送的探測請求幀的數量，增加空口效率，提高站點關聯效率。

26、在第一方面、第二方面、第三方面、或第四方面的一種可能的實現方式中，所述探測請求幀包括接收地址；

27、所述探測請求幀中的參考標識為所述接收地址中攜帶的接收媒體接入控制mac地址；

28、所述站點的參考標識為所述站點的mac地址。

29、在第一方面、第二方面、第三方面、或第四方面的一種可能的實現方式中：

30、所述探測請求幀中的參考標識為所述探測請求幀中的服務集標識ssid字段，或者為所述探測請求幀中ssid列表元素包括的ssid，或者為所述探測請求幀中的短ssid列表元素包括的短ssid所對應的ssid；

31、所述站點的參考標識為所述站點的ssid。

32、在第一方面、第二方面、第三方面、或第四方面的一種可能的實現方式中：

33、所述探測請求幀中的參考標識攜帶于所述探測請求幀中的基本服務集標識符bssid字段；

34、所述站點的參考標識為所述站點的bssid。

35、在第一方面、第二方面、第三方面、或第四方面的一種可能的實現方式中，所述多鏈路設備中的一個或多個站點屬于多bssid集合。

36、在第一方面、第二方面、第三方面、或第四方面的一種可能的實現方式中，所述一個或多個站點為所述多bssid集合中的傳輸bssid站點。

37、在第一方面、第二方面、第三方面、或第四方面的一種可能的實現方式中，所述一個或多個站點包括所述多bssid集合中非傳輸bssid站點。

38、第五方面，本技術實施例提供一種wlan中應用于多鏈路設備的通信方法，該方法包括：

39、匯報接入點ap向站點發送多鏈路設備mld信息，其中，所述匯報ap屬于一個ap多鏈路設備；所述ap多鏈路設備包括所述匯報ap和被匯報ap；

40、所述mld信息包括所述匯報ap的信息和被所述匯報ap的信息，所述匯報ap的信息用于指示所述匯報ap；所述被匯報ap的信息用于指示所述被匯報ap。

41、上述裝置中，匯報接入點通過mld信息向站點指示基于ap多鏈路設備的multiplebssid集合結構，能夠支持多個鏈路ap設備中的多個ap與sta多鏈路設備中的多個sta同步通信(如建立關聯)，增加了無線網絡的吞吐量，傳輸魯棒性及減少了傳輸時延。

42、第六方面，本技術實施例提供一種wlan中應用于多鏈路設備的通信方法，該方法包括：

43、站點接收匯報接入點ap發送的多鏈路設備mld信息，其中，所述匯報ap屬于一個ap多鏈路設備；所述ap多鏈路設備包括所述匯報ap和被匯報ap；

44、所述mld信息包括所述匯報ap的信息和被所述匯報ap的信息，所述匯報ap的信息用于指示所述匯報ap；所述被匯報ap的信息用于指示所述被匯報ap。

45、解析所述多鏈路mld信息得到所述匯報ap的信息和被所述匯報ap的信息。

46、上述裝置中，匯報接入點通過mld信息向站點指示基于ap多鏈路設備的multiplebssid集合結構，能夠支持多個鏈路ap設備中的多個ap與sta多鏈路設備中的多個sta同步通信(如建立關聯)，增加了無線網絡的吞吐量，傳輸魯棒性及減少了傳輸時延。

47、第七方面，本技術實施例提供一種wlan中應用于多鏈路設備的通信裝置，其應用于匯報接入點ap，所述通信裝置包括：

48、處理單元，用于生成多鏈路設備mld信息；

49、收發單元，用于向站點發送所述多鏈路設備mld信息，其中，所述匯報ap屬于一個ap多鏈路設備；所述ap多鏈路設備包括所述匯報ap和被匯報ap；

50、所述mld信息包括所述匯報ap的信息和被所述匯報ap的信息，所述匯報ap的信息用于指示所述匯報ap；所述被匯報ap的信息用于指示所述被匯報ap。

51、上述裝置中，匯報接入點通過mld信息向站點指示基于ap多鏈路設備的multiplebssid集合結構，能夠支持多個鏈路ap設備中的多個ap與sta多鏈路設備中的多個sta同步通信(如建立關聯)，增加了無線網絡的吞吐量，傳輸魯棒性及減少了傳輸時延。

52、第八方面，本技術實施例提供一種wlan中應用于多鏈路設備的通信裝置，應用于站點，所述裝置包括：

53、收發單元，用于接收匯報接入點ap發送的多鏈路設備mld信息，其中，所述匯報ap屬于一個ap多鏈路設備；所述ap多鏈路設備包括所述匯報ap和被匯報ap；

54、所述mld信息包括所述匯報ap的信息和被所述匯報ap的信息，所述匯報ap的信息用于指示所述匯報ap；所述被匯報ap的信息用于指示所述被匯報ap。

55、處理單元，用于解析所述多鏈路mld信息得到所述匯報ap的信息和被所述匯報ap的信息。

56、上述裝置中，匯報接入點通過mld信息向站點指示基于ap多鏈路設備的multiplebssid集合結構，能夠支持多個鏈路ap設備中的多個ap與sta多鏈路設備中的多個sta同步通信(如建立關聯)，增加了無線網絡的吞吐量，傳輸魯棒性及減少了傳輸時延。

57、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述ap多鏈路設備中的ap屬于多bssid集合，所述匯報ap的信息還用于指示所述匯報ap所屬的多bssid集合；所述被匯報ap的信息還用于指示所述被匯報ap所屬的多bssid集合。

58、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述匯報ap的信息包括所述匯報ap所在的多bssid集合的多bssid元素。

59、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述被匯報ap的信息包括所述被匯報ap所在的多bssid集合的多bssid元素。

60、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述匯報ap的信息還包括所述匯報ap所屬的bss的bssid。

61、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述被匯報ap的信息還包括所述被匯報ap所在的多bssid集合中的傳輸bssid。

62、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述匯報接入點ap向站點發送多鏈路設備mld信息之后，所述方法還包括：

63、接收所述站點根據所述mld信息發送的探測請求幀，或者鑒權請求幀，或者關聯請求幀。

64、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述ap多鏈路設備中的一個或多個ap屬于多bssid集合。

65、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述一個或多個站點為所述多bssid集合中的傳輸bssid?ap。

66、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述匯報ap為所述匯報ap所屬的多bssid集合中的傳輸bssid?ap，所述被匯報ap為所述被匯報ap所屬的多bssid集合中的傳輸bssid?ap。

67、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述被匯報ap的信息還包括被匯報ap的多bssid相關信息，所述被匯報ap的多bssid相關信息用于：

68、指示所述被匯報ap是否屬于多bssid集合；或，

69、指示所述被匯報ap是否為非傳輸bssid?ap；或，

70、指示所述被匯報ap是否屬于多bssid集合及指示所述被匯報ap是否為傳輸bssidap。

71、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述被匯報ap的多bssid相關信息包含在所述被匯報ap所屬的多bssid集合的多bssid元素中。

72、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述一個或多個ap包括所述多bssid集合中的非傳輸bssid?ap。

73、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述mld信息還包括虛擬ap的信息，所述虛擬ap的信息用于指示所述虛擬ap；其中，所述虛擬ap與所述匯報ap不在同一個ap多鏈路設備，與所述匯報ap所在的multiple?bssid集合中的一個非傳輸ap屬于同一個ap多鏈路設備，并且，所述虛擬ap工作的鏈路上不存在屬于所述匯報ap所在的ap多鏈路設備的成員ap，或者所述虛擬ap工作的鏈路上存在屬于所述匯報ap所在的ap多鏈路設備的成員ap但與所述虛擬ap不在同一個multiple?bssid集合。

74、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述虛擬ap的信息用于指示所述虛擬ap所在的多bssid集合。

75、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述虛擬ap的信息包括所述虛擬ap所在的多bssid集合的多bssid元素。

76、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述虛擬ap的信息包括所述虛擬ap所在的多bssid集合中的傳輸bssid?ap的信息。

77、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述虛擬ap所屬的bss的bssid用于作為所述虛擬ap所屬的多bssid集合中的傳輸bssid。

78、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述虛擬ap的信息包括虛擬ap的多bssid相關信息，所述虛擬ap的多bssid相關信息用于：

79、指示所述虛擬ap是否屬于多bssid集合；或，

80、指示所述虛擬ap是否為非傳輸bssid?ap；或，

81、指示所述虛擬ap是否屬于多bssid集合及指示所述被匯報ap是否為傳輸bssidap。

82、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述虛擬ap的多bssid相關信息包含在所述虛擬ap所屬的多bssid集合的多bssid元素中。

83、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述mld信息還包括共有信息，所述共有信息包括所述ap多鏈路設備的mac地址和攜帶所述被匯報ap的信息的所述被匯報ap的信息字段的個數中的一個或多個。

84、在第五方面、第六方面、第七方面、或第八方面的一種可能的實現方式中，所述共有信息還包括區別字段，所述區別字段用于指示被匯報ap的信息所在的字段和虛擬ap的信息所在的字段。

85、上述第三方面、第四方面、第七方面和第八方面中的通信裝置可以為芯片，處理單元可以為芯片的處理電路，收發單元可以為輸入輸出接口電路，處理電路可以用于處理由輸入輸出提供的信令或數據信息，輸入輸出接口電路可以用于為該芯片輸入輸出數據或信令信息。

86、本技術實施例的第九方面，提供一種計算機可讀存儲介質，所述計算機可讀存儲介質中存儲有計算機程序代碼，當所述計算機程序在處理器上運行時，使得所述處理器執行上述第一方面、第二方面、第五方面、第六方面中任一方面及對應可能的實現方式中的方法。

87、本技術實施例的第十方面，提供了一種計算機程序產品，該程序產品儲存有上述處理器執行的計算機程序(指令)，當所述計算機程序在處理器上運行時，使得所述處理器執行上述第一方面、第二方面、第五方面、第六方面中任一方面及對應可能的實現方式中的方法。

88、本技術實施例的第十一方面，提供了一種通信裝置，該裝置包括處理器，還可以包括收發器以及存儲器，收發器，用于收發信息，或者用于與其他網元通信；存儲器，用于存儲計算機程序(指令)；處理器，用于執行所計算機程序，以支持通信裝置實現上述第一方面、第二方面、第五方面、第六方面中任一方面及對應可能的實現方式中的方法。

89、本技術實施例的第十二方面，提供了一種通信裝置，該裝置可以以芯片的產品形態存在，該裝置的結構中包括處理器，還可以包括存儲器，該存儲器用于與處理器耦合，保存該裝置必要的程序(指令)和數據，該處理器用于執行存儲器中存儲的計算機程序，以支持通信裝置執行上述第一方面、第二方面、第五方面、第六方面中任一方面及對應可能的實現方式中的方法。可選的，該存儲器可以位于處理器中，為內部存儲，該處理器還可以位于該處理器外，與該處理器耦合鏈接，為外部存儲。

90、本技術實施例的第十三方面，提供了一種通信裝置，該裝置可以以芯片的產品形態存在，該裝置的結構中包括處理器和接口電路，該處理器用于通過接收電路與其它裝置通信，使得該裝置執行上述第一方面、第二方面、第五方面、第六方面中任一方面及對應可能的實現方式中的方法。
