本技術涉及交換機，尤其涉及一種便于集線的交換機外殼。

背景技術：

1、交換機是一種信號轉發設備，可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路，屬于網絡系統中常用的網絡設備，其外殼通常為金屬材質，表面開設有網孔以及散熱。

2、現有的交換機外殼結構存在著不具備集線功能的問題，由于交換機的主要特性就是將一根網線接收的信號，分散至各個網線中，通常一個交換機可連接的網線數量均為上十根，由于所連接的網線數量多，所以在使用的時候存在著網線雜亂的問題，并且與交換機連接的網線在使用時可能會因為插接不穩固而出現脫落，影響交換機的正常使用，因此，提出了一種便于集線的交換機外殼。

3、在公告號為cn220798452u中公開的一種便于集線的交換機外殼結構，雖然，該便于集線的交換機外殼結構，包括殼體，殼體后表面開設有多個網線孔，網線孔內部一側一體設置有固定件，固定件后部固定連接有連接架，連接架上均設置有集線組件，集線組件包括與連接架滑動連接的拉桿，拉桿一端固定連接有拉環，拉桿另一端固定連接有集線板，拉桿上固定安裝有擋板，且擋板與連接架之間固定安裝有彈簧。本實用新型設置有固定件、連接架和集線組件，使用時拉動拉環，將網線從網線孔中穿過，在彈簧的彈性作用下，集線板向著固定件移動，并與固定件共同作用，實現對網線的夾持，避免網線散亂，同時能夠避免網線從網線孔中脫落，結構設計合理，使用方便，能夠對多種規格的網線進行集線操作。

4、上述專利雖然做到了設置有固定件、連接架和集線組件，使用時拉動拉環，將網線從網線孔中穿過，在彈簧的彈性作用下，集線板向著固定件移動，并與固定件共同作用，實現對網線的夾持，避免網線散亂，同時能夠避免網線從網線孔中脫落，結構設計合理，使用方便，能夠對多種規格的網線進行集線操作；但是該裝置缺乏對多余的線纜進行收集纏繞的功能，線纜過長會導致雜亂無序的排布，影響設備的美觀。

5、因此，發明一種便于集線的交換機外殼來解決上述問題很有必要。

技術實現思路

1、(一)解決的技術問題

2、實用新型解決的技術問題是提供一種實用性較高，并且能夠通過簡單的操作，結構較為簡單的一種便于集線的交換機外殼，解決了上述背景技術中提出缺乏對多余的線纜進行收集纏繞的問題。

3、(二)技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：一種便于集線的交換機外殼，包括外殼主體，所述外殼主體的表面開設有兩組接線口，所述接線口的內部插接有接線頭，所述接線口的內部滑動連接有防脫落機構，所述外殼主體的一側固定連接有支撐板，所述支撐板的表面固定連接有纏繞機構，所述纏繞機構的表面轉動連接有導聯線，所述支撐板的表面固定連接有延伸板，所述延伸板的表面固定連接有定位機構，所述導聯線插接于定位機構的內部。

5、作為本實用新型進一步的方案，所述防脫落機構包括滑動連接于接線口內部的兩組半球塊，所述半球塊的表面滑動連接有固定筒，所述半球塊的表面固定連接有支撐彈簧，所述支撐彈簧固定連接于固定筒的內部，半球塊便于對接線頭進行限位。

6、作為本實用新型進一步的方案，所述纏繞機構包括固定連接于支撐板表面的纏繞柱，所述纏繞柱的表面兩側均開設有螺紋孔，所述螺紋孔的內部螺紋連接有擠壓塊，擠壓塊便于對導聯線進行擠壓固定。

7、作為本實用新型進一步的方案，所述定位機構包括固定連接于延伸板表面的兩組液壓桿，其中一組所述液壓桿的表面固定連接有左夾環，另一組所述液壓桿的表面固定連接有右夾環，左夾環和右夾環便于對導聯線進行限位。

8、作為本實用新型進一步的方案，所述半球塊的表面固定連接有拉手，所述拉手滑動連接于外殼主體表面開設的滑槽內部，拉手便于從外部對半球塊進行移動，從而方便將接線頭從接線口內部拔出。

9、作為本實用新型進一步的方案，所外殼主體的底部固定連接有兩組支撐腿，所述支撐腿的表面開設有四組螺紋孔，所述螺紋孔的內部螺紋連接有螺紋柱，螺紋柱便于提高設備穩定性。

10、作為本實用新型進一步的方案，所述外殼主體的頂部開設有四組限位槽，所述限位槽的內部插接有散熱鰭片，散熱鰭片便于散熱。

11、(三)有益效果

12、本實用新型提供了一種便于集線的交換機外殼，具備以下有益效果：

13、1、該便于集線的交換機外殼，通過纏繞機構、導聯線和定位機構的設置，在進行使用時，將多余的導聯線纏繞在纏繞柱上，然后擰動螺紋連接于纏繞柱表面的擠壓塊，使得擠壓塊對纏繞后的導聯線進行擠壓固定，避免導聯線松動，其次，啟動延伸板兩側的液壓桿，液壓桿帶動末端的左夾環和右夾環靠攏，可以將多組導聯線一同插入左夾環和右夾環內部，對導聯線放置的范圍進行定位，避免導聯線過多，且無序放置，影響設備美觀，以及減少導聯線因無序放置而出現打結的現象，為后期維修人員提供便利。

14、2、該便于集線的交換機外殼，通過防脫落機構和接線口、接線頭的設置，在進行連接時，拉動外殼主體表面滑動連接的拉手，拉手帶動半球塊在固定筒內部進行滑動，并擠壓固定筒內部的支撐彈簧，此時將接線頭插入接線口中，使得接線頭表面兩側的限位孔與半球塊對齊，松開拉手，半球塊受到支撐彈簧提供的反向作用力回到起始位置，并插入接線頭表面設置的限位孔中，從而達到防脫落的效果，避免接口受到外力作用，導致接線口松動，影響設備正常使用。

技術特征：

1.一種便于集線的交換機外殼，包括外殼主體(1)，其特征在于：所述外殼主體(1)的表面開設有兩組接線口(2)，所述接線口(2)的內部插接有接線頭(3)，所述接線口(2)的內部滑動連接有防脫落機構(4)，所述外殼主體(1)的一側固定連接有支撐板(5)，所述支撐板(5)的表面固定連接有纏繞機構(6)，所述纏繞機構(6)的表面轉動連接有導聯線(7)，所述支撐板(5)的表面固定連接有延伸板(8)，所述延伸板(8)的表面固定連接有定位機構(9)，所述導聯線(7)插接于定位機構(9)的內部。

2.根據權利要求1所述的一種便于集線的交換機外殼，其特征在于：所述防脫落機構(4)包括滑動連接于接線口(2)內部的兩組半球塊(401)，所述半球塊(401)的表面滑動連接有固定筒(402)，所述半球塊(401)的表面固定連接有支撐彈簧(403)，所述支撐彈簧(403)固定連接于固定筒(402)的內部。

3.根據權利要求1所述的一種便于集線的交換機外殼，其特征在于：所述纏繞機構(6)包括固定連接于支撐板(5)表面的纏繞柱(601)，所述纏繞柱(601)的表面兩側均開設有螺紋孔，所述螺紋孔的內部螺紋連接有擠壓塊(602)。

4.根據權利要求1所述的一種便于集線的交換機外殼，其特征在于：所述定位機構(9)包括固定連接于延伸板(8)表面的兩組液壓桿(901)，其中一組所述液壓桿(901)的表面固定連接有左夾環(902)，另一組所述液壓桿(901)的表面固定連接有右夾環(903)。

5.根據權利要求2所述的一種便于集線的交換機外殼，其特征在于：所述半球塊(401)的表面固定連接有拉手(10)，所述拉手(10)滑動連接于外殼主體(1)表面開設的滑槽內部。

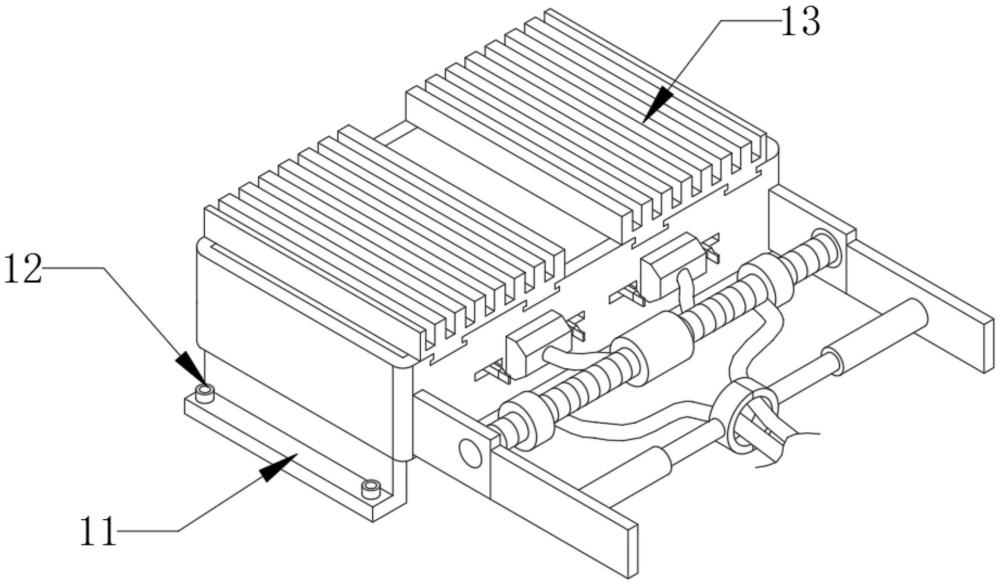

6.根據權利要求1所述的一種便于集線的交換機外殼，其特征在于：所外殼主體(1)的底部固定連接有兩組支撐腿(11)，所述支撐腿(11)的表面開設有四組螺紋孔，所述螺紋孔的內部螺紋連接有螺紋柱(12)。

7.根據權利要求1所述的一種便于集線的交換機外殼，其特征在于：所述外殼主體(1)的頂部開設有四組限位槽，所述限位槽的內部插接有散熱鰭片(13)。

技術總結
本技術涉及交換機技術領域，且公開了一種便于集線的交換機外殼，包括外殼主體，所述外殼主體的表面開設有兩組接線口，所述接線口的內部插接有接線頭。該便于集線的交換機外殼，通過纏繞機構、導聯線和定位機構的設置，在進行使用時，將多余的導聯線纏繞在纏繞柱上，然后擰動螺紋連接于纏繞柱表面的擠壓塊，使得擠壓塊對纏繞后的導聯線進行擠壓固定，避免導聯線松動，其次，啟動延伸板兩側的液壓桿，液壓桿帶動末端的左夾環和右夾環靠攏，可以將多組導聯線一同插入左夾環和右夾環內部，對導聯線放置的范圍進行定位，避免導聯線過多，且無序放置，影響設備美觀，以及減少導聯線因無序放置而出現打結的現象，為后期維修人員提供便利。

技術研發人員：楊麗云,張晴,孫斌
受保護的技術使用者：天津光電聚能通信股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
