本技術涉及指紋環，特別涉及一種智能手機的納米指紋環。

背景技術：

1、智能手機大量的使用了指紋解鎖技術，手機上集成了指紋解鎖模塊，其中紋解鎖模塊涉及到指紋環，指紋環是智能手機正面下方嵌套在指紋鍵邊緣處的金屬環，用戶通過按壓指紋環達到指紋解鎖的目的，指紋環的存在提高了手機解鎖的效率，而使用中存在很多用戶在手指濕潤的情況下進行解鎖，這會導致水滴沿著指紋環與指紋模組之間的縫隙進入到手機內部，長時間使用容易導致內部潮濕從而損壞手機內部元器件。為此，提出一種智能手機的納米指紋環。

技術實現思路

1、本實用新型的目的在于提供一種智能手機的納米指紋環，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種智能手機的納米指紋環，包括環體，所述環體頂端設置有錐面，環體內側壁安裝有指紋模組，環體內側壁固定連接有多組隔板，隔板之間形成流體槽，流體槽內設置有磁性流體，環體表面嵌入連接有若干均勻排布的極靴。

3、作為優選方案，所述環體底部固定連接有延展環，延展環表面固定連接有增阻墊片。

4、作為優選方案，所述增阻墊片為橡膠材料制成。

5、本實用新型的技術效果和優點：

6、通過延展環上的增阻墊片與手機殼體抵接，橡膠材料制成的增阻墊片具有良好的彈性和柔軟性，能夠有效地填補連接面的不平整，確保連接緊密無縫，避免水液滲透，同時自身摩擦系數大，能夠有效增加摩擦力，保障環體與手機殼體之間連接的穩定性，磁性流體是一種由磁性微粒子和懸浮在液體中的介質分子構成的復合材料，磁性流體位于流體槽內，在極靴的作用下，磁性流體會對指紋模組進行緊密地包裹，充滿整個環體內腔，從而形成一個穩固的密封層，能夠有效避免水液沿著指紋環與指紋模組之間的縫隙進入到手機內部，保障使用壽命。

技術特征：

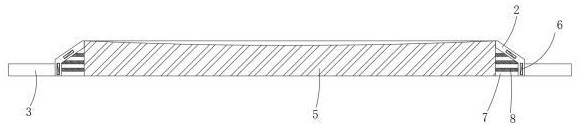

1.一種智能手機的納米指紋環，其特征在于：包括環體（11），所述環體（11）頂端設置有錐面（2），環體（11）內側壁安裝有指紋模組（5），環體（11）內側壁固定連接有多組隔板（7），隔板（7）之間形成流體槽，流體槽內設置有磁性流體（8），環體（11）表面嵌入連接有若干均勻排布的極靴（6）。

2.根據權利要求1所述的一種智能手機的納米指紋環，其特征在于：所述環體（11）底部固定連接有延展環（3），延展環（3）表面固定連接有增阻墊片（4）。

3.根據權利要求2所述的一種智能手機的納米指紋環，其特征在于：所述增阻墊片（4）為橡膠材料制成。

技術總結
本技術涉及指紋環技術領域，公開了一種智能手機的納米指紋環，包括環體，環體頂端設置有錐面，環體內側壁安裝有指紋模組，環體內側壁固定連接有多組隔板，隔板之間形成流體槽，流體槽內設置有磁性流體，環體表面嵌入連接有若干均勻排布的極靴；本技術能夠確保連接緊密無縫，通過磁性流體會對指紋模組進行緊密地包裹，能夠有效避免水液沿著指紋環與指紋模組之間的縫隙進入到手機內部，保障使用壽命。

技術研發人員：王新亞,崔保偉
受保護的技術使用者：深圳市凡卓精工科技有限公司
技術研發日：20240607
技術公布日：2025/4/28
