本技術涉及零配件加工領域,具體涉及一種精密零配件加工用夾具。
背景技術:
1、目前,隨著經濟發展,城市化進程的加快,各個機械零件產品加工產地都迅速建成。在機械零件產品加工過程中,特點是對于結構較為復雜的工件,在對其進行加工定位時,需要使用夾具進行高精度的限位固定,夾具是指機械制造過程中用來固定加工對象,使零部件在加工過程中具有較高的精度,提高產品的加工效果。
2、現有的夾具在對工件進行定位時,往往需要螺栓對零部件進行限位,在對零部件的安裝與拆卸時較為繁瑣,裝夾效率高,使用不方便。
技術實現思路
1、本實用新型的目的就在于為了解決上述問題而提供一種精密零配件加工用夾具,詳見下文闡述。
2、為實現上述目的,本實用新型提供了以下技術方案:
3、本實用新型提供的一種精密零配件加工用夾具,包括基座,所述基座上表面設有固定板和活動板,其中,所述活動板與所述基座滑動配合;
4、所述固定板和所述活動板相向面可拆卸安裝有模具板,所述基座上設有驅動所述活動板朝向所述固定板滑動的驅動組件,用于對零配件進行夾緊。
5、作為本申請文件技術方案的一種可選方案,所述固定板通過螺栓與所述基座相連接。
6、作為本申請文件技術方案的一種可選方案,所述基座上表面設有橫向滑槽,所述活動板底面安裝有滑動座,所述滑動座與所述橫向滑槽滑動配合。
7、作為本申請文件技術方案的一種可選方案,所述滑動座截面呈梯形結構,所述滑動座與所述橫向滑槽間隙配合。
8、作為本申請文件技術方案的一種可選方案,所述活動板與所述固定板相向面均設有固定槽,所述模具板背側設有連接座,所述連接座與所述活動板過盈插接配合。
9、作為本申請文件技術方案的一種可選方案,所述驅動組件包括立板,所述活動板位于所述立板與所述固定板之間,所述立板與所述活動板之間設有推力彈簧,所述立板上滑動有條形板,所述基座上設有用于使所述條形板反復移動的推力組件。
10、作為本申請文件技術方案的一種可選方案,所述基座上設有縱向滑槽,所述推力組件包括滑動架,所述滑動架底端與所述縱向滑槽滑動配合,所述條形板上設有匹配槽,所述滑動架高端與所述匹配槽滑動配合。
11、作為本申請文件技術方案的一種可選方案,所述滑動架外側設有限位擋板,所述限位擋板上轉動有與所述條形板活動端部限位的條形件。
12、作為本申請文件技術方案的一種可選方案,所述滑動架呈倒置的梯形結構。
13、有益效果在于:
14、利用驅動組件能夠驅動活動板朝向固定板靠近或遠離,從而操作模具板對零配件進行夾緊或者放松,方便對零配件進行夾緊或卸料操作,使用效果好;
15、模具板利用可拆卸的方式與固定板和活動板進行連接,有利于能根據零配件的不同,對模具板進行更換,從而滿足多種零部件的夾緊使用,適用范圍廣。

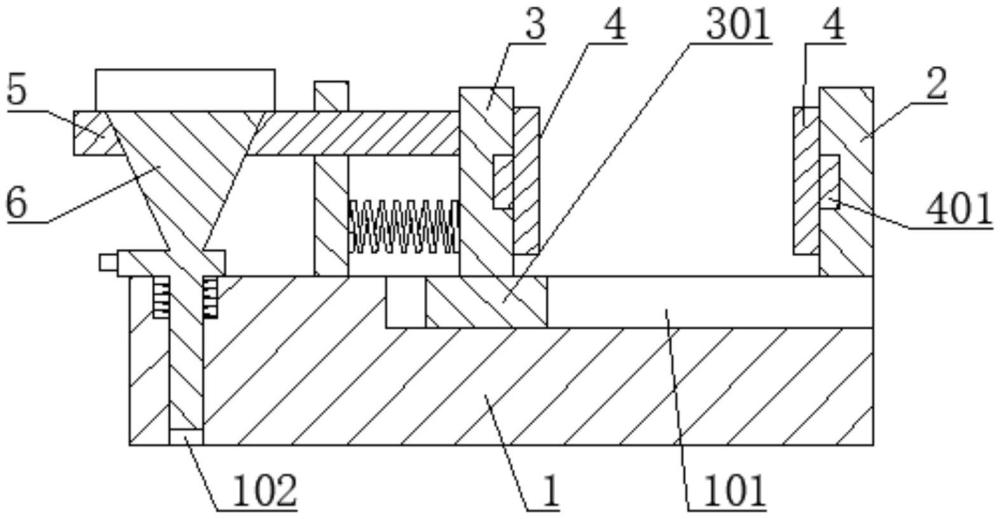

1.一種精密零配件加工用夾具,包括基座(1),其特征在于:
2.根據權利要求1所述的一種精密零配件加工用夾具,其特征在于:所述固定板(2)通過螺栓與所述基座(1)相連接。
3.根據權利要求1所述的一種精密零配件加工用夾具,其特征在于:所述基座(1)上表面設有橫向滑槽(101),所述活動板(3)底面安裝有滑動座(301),所述滑動座(301)與所述橫向滑槽(101)滑動配合。
4.根據權利要求3所述的一種精密零配件加工用夾具,其特征在于:所述滑動座(301)截面呈梯形結構,所述滑動座(301)與所述橫向滑槽(101)間隙配合。
5.根據權利要求1所述的一種精密零配件加工用夾具,其特征在于:所述活動板(3)與所述固定板(2)相向面均設有固定槽(302),所述模具板(4)背側設有連接座(401),所述連接座(401)與所述活動板(3)過盈插接配合。
6.根據權利要求1所述的一種精密零配件加工用夾具,其特征在于:所述基座(1)上設有縱向滑槽(102),所述推力組件(6)包括滑動架(601),所述滑動架(601)底端與所述縱向滑槽(102)滑動配合,所述條形板(502)上設有匹配槽(503),所述滑動架(601)高端與所述匹配槽(503)滑動配合。
7.根據權利要求6所述的一種精密零配件加工用夾具,其特征在于:所述滑動架(601)外側設有限位擋板(602),所述限位擋板(602)上轉動有與所述條形板(502)活動端部限位的條形件(603)。
8.根據權利要求7所述的一種精密零配件加工用夾具,其特征在于:所述滑動架(601)呈倒置的梯形結構。
