本申請涉及音響設備，尤其是涉及一種便攜音箱。

背景技術：

1、音箱是將電信號轉變成聲信號的一種設備，是音響系統極其重要的組成部分。它利用箱體內自帶的功率放大器，對音頻信號進行放大處理后由音箱本身回放出聲音，使其聲音變大。隨著技術的發展，目前出現了許多便攜式音箱，可以隨時攜并帶更換環境進行使用。

2、公告號為cn220711601u的中國專利公開的一種防翻倒的巴文化的文創音箱，其技術要點是：包括裝置主體和文化板，所述裝置主體的底部設有連接板，所述連接板的下面設有支撐板，所述連接板與裝置主體固定連接，所述支撐板與連接板固定連接。所述支撐板內設有螺紋桿，所述螺紋桿的下面設有調節把手，所述調節把手與螺紋桿固定連接。

3、將上述音箱固定在桌面上時，先將裝置主體置于桌板的邊緣處，并使得裝置主體位于桌板的上方，支撐板位于桌板的下方，然后轉動調節把手，使得螺紋桿的頂端抵緊在桌板的底壁上，從而將音箱固定。這種固定方式使得將音箱固定在桌面上時，只能將音箱固定在桌板的邊緣處，雖然音箱不容易掉落，但是位于桌板邊緣處的音箱容易對用戶手臂的移動造成限制，影響用戶的日常工作。

技術實現思路

1、為了降低音箱固定后影響用戶工作的可能，本申請提供一種便攜音箱。

2、本申請提供的一種便攜音箱采用如下的技術方案：

3、一種便攜音箱，包括音箱主體、第一吸盤和防松組件，所述第一吸盤固定連接于音箱主體上，所述防松組件包括連桿和第一彈性件，所述連桿滑動設置于音箱主體上，所述第一彈性件設置于連桿和音箱主體之間，所述第一彈性件使得連桿產生抵緊在第一吸盤上的趨勢。

4、通過采用上述技術方案，將音箱主體放置于桌板上之后，第一吸盤和桌板的表面吸合，即可將音箱主體固定，降低音箱主體傾倒的可能；由于第一吸盤固定連接于音箱主體的底部，因而可根據需要將音箱主體放置于桌板上的任意位置，不易影響用戶的正常工作；連桿在第一彈性件的作用下抵緊在第一吸盤上，因而可降低第一吸盤松脫的可能，有助于增強對音箱主體的固定效果。

5、可選的，所述連桿和音箱主體之間設置有限位組件，所述限位組件包括第一磁性件和第二磁性件，所述第一磁性件固定連接于連桿上，所述第二磁性件固定連接于音箱主體上，所述第一磁性件和第二磁性件相互靠近一側的磁極方向相反，當所述第一磁性件與第二磁性件吸合時，所述連桿與第一吸盤間隔設置。

6、通過采用上述技術方案，當不需要通過第一吸盤將音箱主體固定在桌面上時，可將連桿向遠離第一吸盤的一側滑動，使得第一磁性件和第二磁性件吸合，從而將連桿固定，此時連桿和第一吸盤處于分離的狀態，因而第一吸盤可保持原狀，避免連桿使得第一吸盤長期處于變形狀態下，影響第一吸盤的使用效果。

7、可選的，所述音箱主體上設置有夾持組件，所述夾持組件包括夾持件和固定部件，所述夾持件包括連接部和夾持部，所述連接部滑動設置于音箱主體上，所述夾持部固定連接于連接部上，所述固定部件設置于連接部和音箱主體之間，所述固定部件用于將連接部固定在音箱主體上。

8、通過采用上述技術方案，夾持部和音箱主體之間的間距可調，因而可根據桌面上的豎直板的厚度調節夾持部和音箱主體之間的間距，從而使得夾持部和音箱主體分別抵緊于豎直板的兩側，接著通過固定部件將連接部和夾持部固定，即可將音箱主體穩定地掛裝于豎直板上，提供了另一種安裝方式，且安裝后較為穩定；除此之外，由于夾持件滑動設置，夾持部和音箱主體之間的間距可調，因而能夠適用于不同厚度的豎直板，適用性更強。

9、可選的，所述固定部件包括第二彈性件，所述第二彈性件設置于連接部和音箱主體之間，所述第二彈性件使得連接部產生抵緊在音箱主體上的趨勢。

10、通過采用上述技術方案，第二彈性件使得連接部和夾持部抵緊在音箱主體上，即可將連接部和夾持部固定，結構簡單，穩定可靠。

11、可選的，所述固定部件包括第三磁性件和第四磁性件，所述第三磁性件固定連接于連接部上，所述第四磁性件固定連接于音箱主體上，所述第三磁性件和第四磁性件相互靠近一側的磁極方向相反。

12、通過采用上述技術方案，將夾持部滑動至所需位置后，第三磁性件和第四磁性件相吸合，從而將夾持部固定在當前位置，結構簡單，穩定可靠。

13、可選的，所述連接部設置于音箱主體的頂端，所述連接部上設置有凸塊，所述凸塊遠離連接部的一端高于音箱主體的頂面。

14、通過采用上述技術方案，凸塊的設置便于用戶握持，從而方便移動連接部。

15、可選的，所述音箱主體上開設有用于容納夾持部的收納槽。

16、通過采用上述技術方案，當不需要將音箱主體掛裝在桌面上的豎直板上時，可將夾持部滑入收納槽內，從而減小占用空間，便于攜帶。

17、可選的，所述音箱主體上設置有抵緊組件，所述抵緊組件包括螺桿、螺筒和第二吸盤，所述螺桿和螺筒均沿連接部的滑動方向設置，所述螺桿繞自身軸線轉動設置于音箱主體上，所述螺筒沿自身長度方向滑動設置于音箱主體上，所述螺筒和螺桿螺紋連接，所述第二吸盤設置于螺筒遠離螺桿的一端。

18、通過采用上述技術方案，將音箱主體掛裝在桌面上的豎直板上之后，轉動螺桿，使得螺筒向遠離螺桿的一側滑動，螺筒帶動第二吸盤滑動，從而使得第二吸盤吸合在豎直板上，因而可進一步限制音箱主體沿豎直板長度方向的移動，可提升音箱主體安裝后的穩定性。

19、可選的，所述螺桿位于音箱主體內側，所述螺桿的一端從音箱主體中穿出。

20、通過采用上述技術方案，能夠對螺桿進行防護，有助于延長使用壽命；除此之外能夠使得音箱更加美觀。

21、可選的，所述連桿靠近第一吸盤的一端設置有彈性塊。

22、通過采用上述技術方案，彈性塊的設置可使得連桿和第一吸盤更好地接觸，連桿的端部不易對第一吸盤造成損傷。

23、綜上所述，本申請包括以下至少一種有益技術效果：

24、1.將音箱主體放置于桌板上的任意位置后，第一吸盤和桌板的頂面吸合，從而將音箱主體固定，因而有助于保證用戶的使用體驗；防松組件的設置使得第一吸盤不易發生松脫，有助于增強第一吸盤對音箱主體的固定效果。

25、2.將夾持件滑出后，將音箱主體置于豎直板的頂部，然后移動音箱主體，并使得夾持部和音箱主體抵緊于豎直板的兩側，即可將音箱主體掛裝在豎直板上，進一步擴大了音箱主體的安裝范圍。

技術特征：

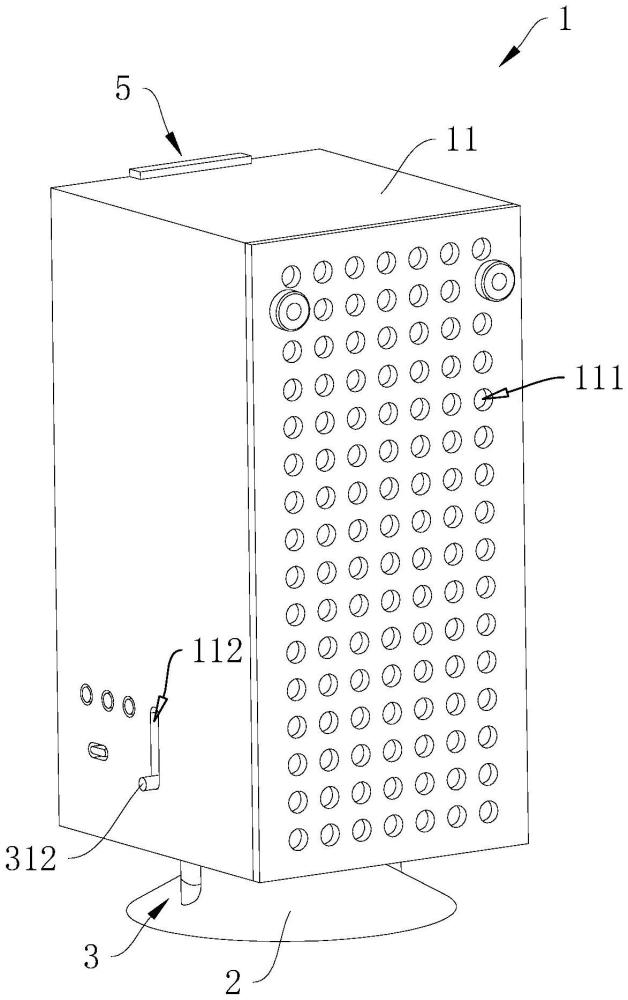

1.一種便攜音箱，其特征在于：包括音箱主體（1）、第一吸盤（2）和防松組件（3），所述第一吸盤（2）固定連接于音箱主體（1）上，所述防松組件（3）包括連桿（31）和第一彈性件（32），所述連桿（31）滑動設置于音箱主體（1）上，所述第一彈性件（32）設置于連桿（31）和音箱主體（1）之間，所述第一彈性件（32）使得連桿（31）產生抵緊在第一吸盤（2）上的趨勢。

2.根據權利要求1所述的一種便攜音箱，其特征在于：所述連桿（31）和音箱主體（1）之間設置有限位組件（4），所述限位組件（4）包括第一磁性件（41）和第二磁性件（42），所述第一磁性件（41）固定連接于連桿（31）上，所述第二磁性件（42）固定連接于音箱主體（1）上，所述第一磁性件（41）和第二磁性件（42）相互靠近一側的磁極方向相反，當所述第一磁性件（41）與第二磁性件（42）吸合時，所述連桿（31）與第一吸盤（2）間隔設置。

3.根據權利要求1所述的一種便攜音箱，其特征在于：所述音箱主體（1）上設置有夾持組件（5），所述夾持組件（5）包括夾持件（51）和固定部件（52），所述夾持件（51）包括連接部（511）和夾持部（512），所述連接部（511）滑動設置于音箱主體（1）上，所述夾持部（512）固定連接于連接部（511）上，所述固定部件（52）設置于連接部（511）和音箱主體（1）之間，所述固定部件（52）用于將連接部（511）固定在音箱主體（1）上。

4.根據權利要求3所述的一種便攜音箱，其特征在于：所述固定部件（52）包括第二彈性件（521），所述第二彈性件（521）設置于連接部（511）和音箱主體（1）之間，所述第二彈性件（521）使得連接部（511）產生抵緊在音箱主體（1）上的趨勢。

5.根據權利要求3所述的一種便攜音箱，其特征在于：所述固定部件（52）包括第三磁性件（522）和第四磁性件（523），所述第三磁性件（522）固定連接于連接部（511）上，所述第四磁性件（523）固定連接于音箱主體（1）上，所述第三磁性件（522）和第四磁性件（523）相互靠近一側的磁極方向相反。

6.根據權利要求3所述的一種便攜音箱，其特征在于：所述連接部（511）設置于音箱主體（1）的頂端，所述連接部（511）上設置有凸塊（5111），所述凸塊（5111）遠離連接部（511）的一端高于音箱主體（1）的頂面。

7.根據權利要求3所述的一種便攜音箱，其特征在于：所述音箱主體（1）上開設有用于容納夾持部（512）的收納槽（115）。

8.根據權利要求3所述的一種便攜音箱，其特征在于：所述音箱主體（1）上設置有抵緊組件（6），所述抵緊組件（6）包括螺桿（61）、螺筒（62）和第二吸盤（63），所述螺桿（61）和螺筒（62）均沿連接部（511）的滑動方向設置，所述螺桿（61）繞自身軸線轉動設置于音箱主體（1）上，所述螺筒（62）沿自身長度方向滑動設置于音箱主體（1）上，所述螺筒（62）和螺桿（61）螺紋連接，所述第二吸盤（63）設置于螺筒（62）遠離螺桿（61）的一端。

9.根據權利要求8所述的一種便攜音箱，其特征在于：所述螺桿（61）位于音箱主體（1）內側，所述螺桿（61）的一端從音箱主體（1）中穿出。

10.根據權利要求1所述的一種便攜音箱，其特征在于：所述連桿（31）靠近第一吸盤（2）的一端設置有彈性塊（311）。

技術總結
本申請涉及音響設備技術領域，具體公開了一種便攜音箱，其包括音箱主體、第一吸盤和防松組件，所述第一吸盤固定連接于音箱主體上，所述防松組件包括連桿和第一彈性件，所述連桿滑動設置于音箱主體上，所述第一彈性件設置于連桿和音箱主體之間，所述第一彈性件使得連桿產生抵緊在第一吸盤上的趨勢。本申請可降低音箱固定后影響用戶工作的可能。

技術研發人員：盧懷標,趙燦陽,賀昌
受保護的技術使用者：深圳市百匠科技有限公司
技術研發日：20240702
技術公布日：2025/4/28
