本公開涉及通信，尤其涉及一種天線模組及終端設備。

背景技術：

1、隨著移動通信的發展，終端設備在生活中已經基本普及，而且隨著用戶對終端設備的使用要求越來越多，在追求信號強度的基礎下，對終端設備的外觀、待機時長和功能的全面性的要求也隨之增多。

2、目前，由于第五代通信技術(5th?generation?mobile?communicationtechnology，5g)的普及，終端設備如手機中的天線數量大幅增加，因此，天線的設計難度進一步加大。針對這個問題，如何在更小的空間集成更多頻段的天線，實現天線多頻段小型化對目前終端設備的發展越來越重要。

技術實現思路

1、為克服相關技術中存在的問題，本公開提供一種天線模組及終端設備，不僅能夠減少天線的上框數量，同時能夠減小天線模組在終端設備中的占用空間，進一步減少成本。

2、本公開實施例的第一方面，提供一種天線模組，至少包括：

3、第一輻射體，具有第一上框點；

4、第一天線饋電電路和第二天線饋電電路，均電連接所述第一上框點；

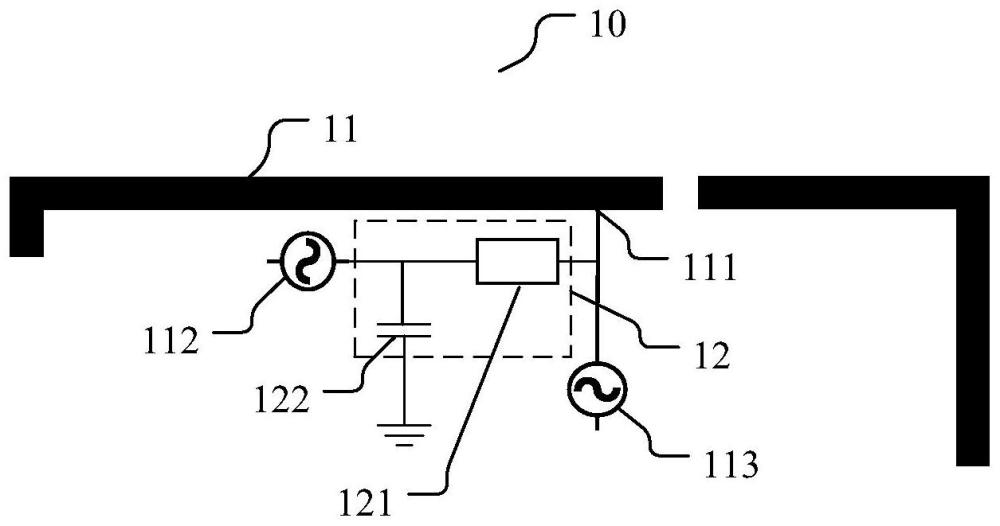

5、隔離電路，電連接所述第一上框點和所述第一天線饋電電路，被配置為在所述第一天線饋電電路處于工作狀態時隔離所述第二天線饋電電路上的信號；在所述第二天線饋電電路處于工作狀態時隔離所述第一天線饋電電路上的信號。

6、在一些實施例中，所述天線模組還包括：

7、阻抗調諧電路，一端連接在所述第一上框點和所述第二天線饋電電路之間的連接線路上，另一端接地，被配置為對所述第二天線饋電電路與所述第一上框點之間的連接線路上的阻抗進行調諧。

8、在一些實施例中，所述阻抗調諧電路包括：

9、第一阻抗組件，連接在所述第一上框點和所述第二天線饋電電路之間的連接線路上；

10、第一開關電路，一端連接在所述第一阻抗組件和所述第二天線饋電電路之間的連接線路上，另一端接地；

11、在所述第一開關電路處于不同工作狀態的情況下，所述第二天線饋電電路與所述第一上框點之間的連接線路上的阻抗不同。

12、在一些實施例中，所述第一開關電路為多條；多條所述第一開關電路并聯設置，且每條所述第一開關電路包括至少一個第一開關組件和至少一個第二阻抗組件。

13、在一些實施例中，所述第一輻射體具有與所述第一上框點間隔設置的第二上框點；所述天線模組還包括：

14、孔徑調諧電路，一端連接所述第二上框點，另一端接地，被配置為對所述第一輻射體的輻射長度進行調諧。

15、在一些實施例中，所述孔徑調諧電路包括：

16、第一電容組件，連接所述第二上框點；

17、第二開關電路，一端連接所述第一電容組件，另一端接地；

18、在所述第二開關電路處于不同工作狀態的情況下，所述第一輻射體的輻射長度不同。

19、在一些實施例中，所述第二開關電路為多條；多條所述第二開關電路并聯設置，且每條所述第二開關電路包括至少一個第二開關組件和至少一個第二電容組件。

20、在一些實施例中，所述天線模組還包括：

21、第二輻射體，與所述第一輻射體間隔設置，并具有遠離所述第一輻射體的第三上框點；

22、第三天線饋電電路，連接所述第三上框點；

23、其中，所述第三天線饋電電路覆蓋的中心頻率大于所述第一天線饋電電路覆蓋的中心頻率。

24、在一些實施例中，所述第二輻射體還具有靠近所述第一輻射體的第四上框點；所述天線模組還包括：

25、第四天線饋電電路，連接所述第四上框點；

26、其中，所述第四天線饋電電路覆蓋的中心頻率小于所述第三天線饋電電路覆蓋的中心頻率。

27、在一些實施例中，所述第二輻射體包括具有所述第三上框點的第一輻射枝節和具有第四上框點的第二輻射枝節；

28、在所述第一輻射枝節和所述第二輻射枝節連接形成的夾角處具有第五上框點；

29、所述天線模組還包括：

30、第三阻抗組件，一端連接所述第五上框點，另一端接地。

31、在一些實施例中，所述第二輻射枝節在所述第五上框點和所述第三上框點之間具有第六上框點；所述天線模組還包括：

32、第四阻抗組件，一端連接所述第六上框點，另一端接地。

33、在一些實施例中，所述天線模組還包括：

34、電路板，設置有多個調試電容位，且不同的所述調試電容位容置有不同的電容元件；

35、所述第三阻抗組件至少包括一個所述調試電容位容置的所述電容元件。

36、在一些實施例中，所述天線模組還包括第三輻射體；所述第二輻射體間隔設置在所述第一輻射體和所述第三輻射體之間；

37、所述第三輻射體具有第七上框點；

38、第五天線饋電電路，連接所述第七上框點；

39、其中，所述第五天線饋電電路覆蓋的中心頻率小于所述第四天線饋電電路覆蓋的中心頻率。

40、在一些實施例中，所述第一天線饋電電路傳輸近場通信信號，所述第二天線饋電電路、所述第三天線饋電電路和所述第五天線饋電電路分別傳輸不同頻段的蜂窩移動通信信號，所述第四天線饋電電路傳輸導航定位信號。

41、在一些實施例中，所述第一輻射體的形狀、所述第二輻射體的形狀和所述第三輻射體的形狀均呈l字型。

42、在一些實施例中，所述隔離電路包括：

43、電感組件，連接在所述第一上框點和所述第一天線饋電電路之間的連接線路上；

44、第三電容組件，一端連接在所述電感組件和所述第一天線饋電電路之間的連接線路上，另一端接地。

45、本公開實施例的第二方面，提供一種終端設備，至少包括：

46、導電殼體；

47、如第一方面所述的天線模組；

48、其中，所述導電殼體中的第一導電邊的一部分復用為所述天線模組的第一輻射體。

49、在一些實施例中，所述導電殼體還包括與所述第一導電邊相鄰設置的第二導電邊；

50、所述第一導電邊的另一部分和所述第二導電邊的一部分復用為所述天線模組的第二輻射體；所述第二導電邊的另一部分復用為所述天線模組的第三輻射體。

51、本公開的實施例提供的技術方案可以包括以下有益效果：

52、本公開實施例提供的一種天線模組及終端設備，所述天線模組包括：第一輻射體，具有第一上框點；第一天線饋電電路和第二天線饋電電路，均電連接所述第一上框點；隔離電路，電連接所述第一上框點和所述第一天線饋電電路，被配置為在所述第一天線饋電電路處于工作狀態時隔離所述第二天線饋電電路上的信號；在所述第二天線饋電電路處于工作狀態時隔離所述第一天線饋電電路上的信號。如此，本公開提出的天線模組，通過將第一天線饋電電路和第二天線饋電電路均電連接在第一輻射體的第一上框點處，使得第一輻射體在第一上框點處實現第一天線和第二天線的共饋，以輻射第一天線的無線信號和第二天線的無線信號，從而不僅能夠減少天線的上框數量，同時能夠減小天線模組在終端設備中的占用空間，進一步減少成本；并且，在第一天線饋電電路處于工作狀態時通過隔離電路來隔離第二天線饋電電路上的信號，同理在第二天線饋電電路處于工作狀態時通過隔離電路來隔離第一天線饋電電路上的信號，從而可以減小第二天線對第一天線的天線性能的影響，提高天線模組的信號收發性能。

53、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。
