本技術涉及擴聲設備，尤其涉及一種會議室擴聲設備。

背景技術：

1、擴音設備是一種用于放大聲音的設備，它可以使聲音在更大的范圍內可聽，擴音設備通常由話筒或麥克風、揚聲器和放大器組成，話筒或麥克風用于接收聲音信號，然后通過放大器放大信號，并將放大后的聲音通過揚聲器輸出。

2、其擴音設備多數是由話筒和音響設備組成，將話筒的聲音經過音響設備放大發出，那么當現有技術在使用的過程中，多數是將音響設備固定安裝在會議室的墻壁上，因此音響設備上的聲音只可以朝一個方位發出，其他方位的人可能會因此聽不清，或者是音響設備的發聲方向沒有對準聽眾，聽眾也可能因此聽的不夠清晰，所以我們提出一種會議室擴聲設備，以便解決上述中所提出的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中多數是將音響設備固定安裝在會議室的墻壁上，因此音響設備上的聲音只可以朝一個方位發出，其他方位的人可能會因此聽不清，或者是音響設備的發聲方向沒有對準聽眾，聽眾也可能因此聽的不夠清晰的問題，而提出的一種會議室擴聲設備。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種會議室擴聲設備，包括整體結構和定位結構，所述定位結構位于整體結構的兩側外表面頂部和底部；

3、所述整體結構包括框架和第一連接板，所述第一連接板的前側外表面固定連接有圓形件，所述圓形件的內頂部和內底部開設有圓形槽，所述圓形槽的內底部滑動連接有活動板，所述活動板的前側外表面兩側位置固定安裝有音響，所述圓形件的內表面靠近頂部位置固定連接有固定板，所述固定板的內表面中心處固定安裝有伺服電機，所述伺服電機的輸出端固定連接有旋轉軸。

4、優選的，所述旋轉軸的一端與伺服電機的輸出端固定連接，所述旋轉軸的另一端與活動板的頂部表面固定連接。

5、優選的，所述框架的內表面兩側位置開設有滑槽，所述滑槽的內表壁中心處滑動連接有滑塊，所述滑塊的外表面固定連接有第二連接板。

6、優選的，所述第二連接板的前側外表面與第一連接板的后側外表面固定連接。

7、優選的，所述滑槽的內底部中心處固定安裝有電動推桿，所述電動推桿的伸出端與滑塊的底部表面固定連接。

8、優選的，所述定位結構包括固定塊，所述固定塊的前側外表面中心處螺紋貫穿設置有膨脹螺栓，所述固定塊的外表面與框架的兩側外表面固定連接。

9、優選的，所述固定塊的前側外表面位于膨脹螺栓的位置開設有螺紋孔，所述螺紋孔的內表壁與膨脹螺栓的外表面螺紋連接。

10、與現有技術相比，本實用新型的優點和積極效果在于，

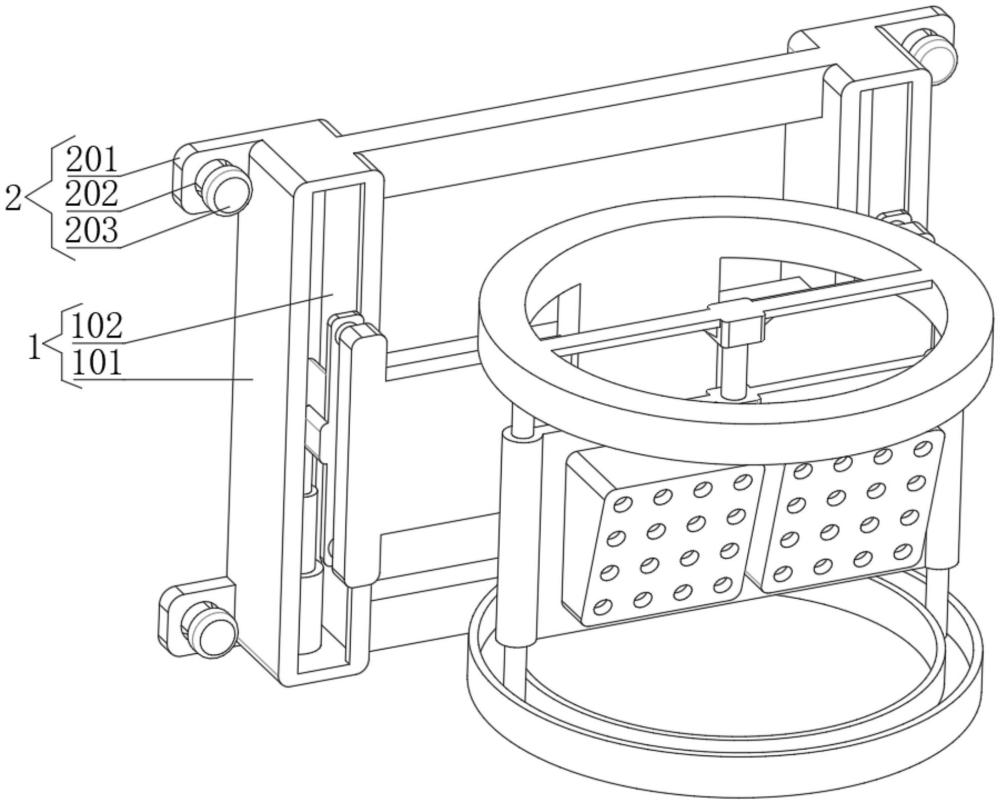

11、1、本實用新型中，在使用的過程中需要調整音響的角度時，其伺服電機則開始運行，實現旋轉軸可以轉動，而旋轉軸可一并帶動活動板在圓形槽內所轉動，而由于音響設在活動板上的，所以兩個音響受力一并被帶動，進而實現音響的角度可以得到調整，使得不同方位的參會者都可以聽清發言者的發言。

12、2、本實用新型中，而通過電動推桿在伸出或縮回時，是會一并帶動滑塊可以在滑槽內上下滑動，而第二連接板受力，并帶動第一連接板、圓形件、活動板和音響所移動，進而實現音響的高度可以得到調整，以便后續可以根據實際需求進行調整，而通過固定塊、膨脹螺栓和螺紋孔的相互配合，實現便于使用者將整體給固定安裝在指定的地點。

技術特征：

1.一種會議室擴聲設備，其特征在于，包括：

2.根據權利要求1所述的一種會議室擴聲設備，其特征在于：所述旋轉軸(112)的一端與伺服電機(113)的輸出端固定連接，所述旋轉軸(112)的另一端與活動板(110)的頂部表面固定連接。

3.根據權利要求1所述的一種會議室擴聲設備，其特征在于：所述框架(101)的內表面兩側位置開設有滑槽(102)，所述滑槽(102)的內表壁中心處滑動連接有滑塊(104)，所述滑塊(104)的外表面固定連接有第二連接板(105)。

4.根據權利要求3所述的一種會議室擴聲設備，其特征在于：所述第二連接板(105)的前側外表面與第一連接板(108)的后側外表面固定連接。

5.根據權利要求3所述的一種會議室擴聲設備，其特征在于：所述滑槽(102)的內底部中心處固定安裝有電動推桿(103)，所述電動推桿(103)的伸出端與滑塊(104)的底部表面固定連接。

6.根據權利要求1所述的一種會議室擴聲設備，其特征在于：所述定位結構(2)包括固定塊(201)，所述固定塊(201)的前側外表面中心處螺紋貫穿設置有膨脹螺栓(203)，所述固定塊(201)的外表面與框架(101)的兩側外表面固定連接。

7.根據權利要求6所述的一種會議室擴聲設備，其特征在于：所述固定塊(201)的前側外表面位于膨脹螺栓(203)的位置開設有螺紋孔(202)，所述螺紋孔(202)的內表壁與膨脹螺栓(203)的外表面螺紋連接。

技術總結
本技術提供一種會議室擴聲設備，涉及擴聲設備技術領域，包括整體結構和定位結構，所述定位結構位于整體結構的兩側外表面頂部和底部；所述整體結構包括框架和第一連接板，所述第一連接板的前側外表面固定連接有圓形件，所述圓形件的內頂部和內底部開設有圓形槽，所述圓形槽的內底部滑動連接有活動板，所述活動板的前側外表面兩側位置固定安裝有音響，本技術中，在使用的過程中需要調整音響的角度時，其伺服電機則開始運行，實現旋轉軸可以轉動，而旋轉軸可一并帶動活動板在圓形槽內所轉動，而由于音響設在活動板上的，所以兩個音響受力一并被帶動，進而實現音響的角度可以得到調整，使得不同方位的參會者都可以聽清發言者的發言。
