本發明涉及車輛，尤其涉及基于網關轉換的車輛診斷方法及相關裝置。

背景技術：

1、車輛內部包括多個電子控制單元，當通過診斷設備對車輛進行診斷時，多個電子控制單元和診斷設備之間可能存在通信協議不一致的情況，此時需要網關進行協議轉換。

2、然而，傳統方法在數據量較大時可能會由于網絡傳輸延時，后續數據包沒有及時收到進而診斷失敗，或者，由于緩存數據所需時間較長，導致診斷效率較低。

3、因此，亟需一種基于網關轉換的車輛診斷方法，以在對車輛進行診斷時提高診斷效率。

技術實現思路

1、為了解決上述問題，本發明實施例提供了一種基于網關轉換的車輛診斷方法及相關裝置，在對車輛進行診斷時能夠提高診斷效率。

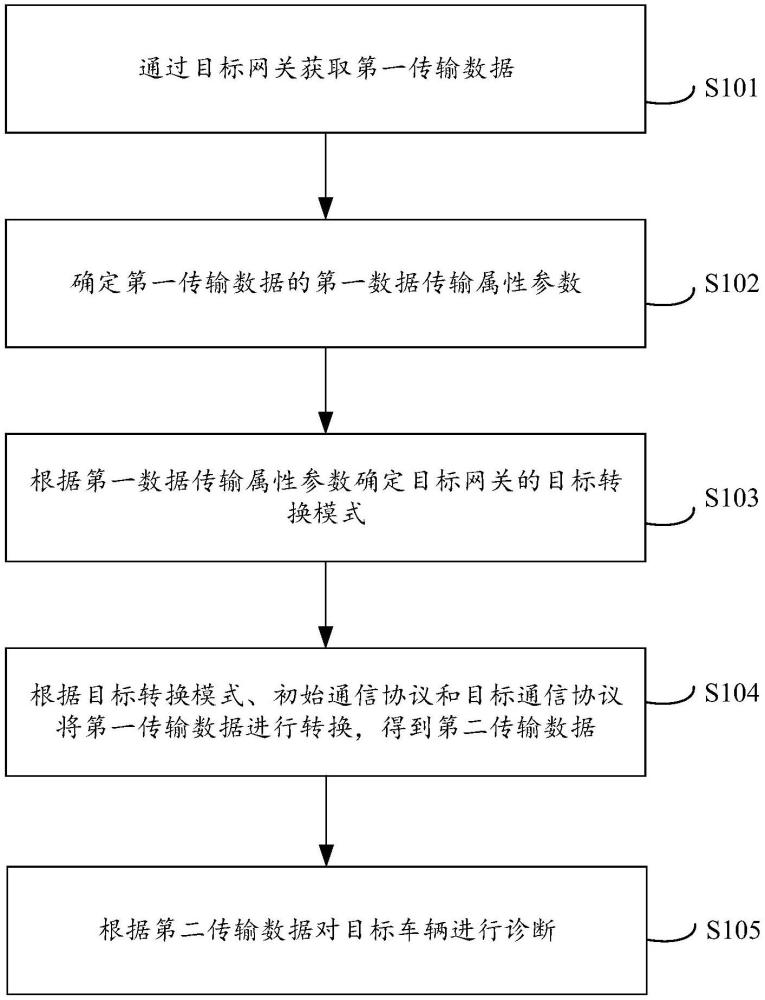

2、第一方面，本發明實施例提供了基于網關轉換的車輛診斷方法，應用于車輛診斷設備，所述車輛診斷設備通過目標網關與目標車輛之間進行通信；所述方法包括：

3、通過所述目標網關獲取第一傳輸數據；所述第一傳輸數據為所述目標車輛傳輸給所述車輛診斷設備的車輛數據；所述第一傳輸數據基于初始通信協議進行打包操作；

4、確定所述第一傳輸數據的第一數據傳輸屬性參數；

5、根據所述第一數據傳輸屬性參數確定所述目標網關的目標轉換模式；所述目標轉換模式為實時轉換模式和緩存轉換模式中的一種；

6、根據所述目標轉換模式、所述初始通信協議和目標通信協議將所述第一傳輸數據進行轉換，得到第二傳輸數據；所述第二傳輸數據基于所述目標通信協議進行打包操作；

7、根據所述第二傳輸數據對所述目標車輛進行診斷。

8、第二方面，本發明實施例提供了基于網關轉換的車輛診斷裝置，應用于車輛診斷設備，所述車輛診斷設備通過目標網關與目標車輛之間進行通信；所述裝置包括獲取單元和處理單元；

9、所述獲取單元，用于通過所述目標網關獲取第一傳輸數據；所述第一傳輸數據為所述目標車輛傳輸給所述車輛診斷設備的車輛數據；所述第一傳輸數據基于初始通信協議進行打包操作；

10、所述處理單元，用于確定所述第一傳輸數據的第一數據傳輸屬性參數；

11、根據所述第一數據傳輸屬性參數確定所述目標網關的目標轉換模式；所述目標轉換模式為實時轉換模式和緩存轉換模式中的一種；

12、根據所述目標轉換模式、所述初始通信協議和目標通信協議將所述第一傳輸數據進行轉換，得到第二傳輸數據；所述第二傳輸數據基于所述目標通信協議進行打包操作；

13、根據所述第二傳輸數據對所述目標車輛進行診斷。

14、第三方面，本發明實施例提供了一種車輛診斷設備，所述車輛診斷設備包括處理器和存儲器，所述處理器與所述存儲器相連，所述存儲器用于存儲計算機程序，所述處理器用于執行所述存儲器中存儲的計算機程序，以使得所述車輛診斷設備執行如第一方面所述的方法。

15、第四方面，本發明實施例提供了一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，所述計算機程序被處理器執行以實現如第一方面所述的方法。

16、第五方面，本申請實施例提供一種計算機程序產品，所述計算機程序產品包括存儲了計算機程序的非瞬時性計算機可讀存儲介質，所述計算機可操作來使計算機執行如第一方面所述的方法。

17、實施本申請實施例，具有如下有益效果：

18、在本申請實施方式中，先通過目標網關獲取第一傳輸數據，其中，第一傳輸數據為目標車輛傳輸給車輛診斷設備的車輛數據，第一傳輸數據基于初始通信協議進行打包操作，然后，確定第一傳輸數據的第一數據傳輸屬性參數，并且根據第一數據傳輸屬性參數確定目標網關的目標轉換模式，該目標轉換模式為實時轉換模式和緩存轉換模式中的一種，接下來，根據目標轉換模式、初始通信協議和目標通信協議將第一傳輸數據進行轉換，得到第二傳輸數據，第二傳輸數據基于目標通信協議進行打包操作，最后，根據第二傳輸數據對目標車輛進行診斷。由此，通過在對第一傳輸數據進行轉換之前，根據第一數據傳輸屬性參數確定目標網關的目標轉換模式，并基于目標轉換模式將第一傳輸數據轉換為第二傳輸數據，最后根據第二傳輸數據進行診斷，在對車輛進行診斷時能夠提高診斷效率。

技術特征：

1.一種基于網關轉換的車輛診斷方法，其特征在于，應用于車輛診斷設備，所述車輛診斷設備通過目標網關與目標車輛之間進行通信；所述方法包括：

2.如權利要求1所述的方法，其特征在于，所述第一數據傳輸屬性參數包括：所述第一傳輸數據的發送時間戳和接收時間戳；所述根據所述第一數據傳輸屬性參數確定所述目標網關的目標轉換模式，包括：

3.如權利要求1所述的方法，其特征在于，所述第一數據傳輸屬性參數包括：第一傳輸數據對應的目標診斷功能在數據傳輸過程中的穩定需求評分；所述根據所述第一數據傳輸屬性參數確定所述目標網關的目標轉換模式，包括：

4.如權利要求3所述的方法，其特征在于，所述確定所述第一傳輸數據的第一數據傳輸屬性參數，包括：

5.如權利要求4所述的方法，其特征在于，所述確定所述目標診斷功能的誤傳率，包括：

6.如權利要求2-5任一項所述的方法，其特征在于，所述第一數據傳輸屬性參數還包括：所述第一傳輸數據的緩存所需空間；若所述目標轉換模式為所述緩存轉換模式，所述根據所述第一數據傳輸屬性參數確定所述目標網關的目標轉換模式，還包括：

7.如權利要求1-5任一項所述的方法，其特征在于，所述通過所述目標網關獲取第一傳輸數據，包括：

8.一種基于網關轉換的車輛診斷裝置，其特征在于，應用于車輛診斷設備，所述車輛診斷設備通過目標網關與目標車輛之間進行通信；所述裝置包括獲取單元和處理單元；

9.一種車輛診斷設備，其特征在于，包括：處理器和存儲器，所述處理器與所述存儲器相連，所述存儲器用于存儲計算機程序，所述處理器用于執行所述存儲器中存儲的計算機程序，以使得所述車輛診斷設備執行如權利要求1-7任一項所述的方法。

10.一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質存儲有計算機程序，所述計算機程序包括程序指令，所述程序指令當被處理器執行時使所述處理器執行如權利要求1-7任一項所述的方法。

技術總結
本發明實施例公開了一種基于網關轉換的車輛診斷方法及相關裝置，該方法應用于車輛診斷設備，該車輛診斷設備通過目標網關與目標車輛之間進行通信；該方法包括：通過目標網關獲取第一傳輸數據；第一傳輸數據為目標車輛傳輸給車輛診斷設備的車輛數據；第一傳輸數據基于初始通信協議進行打包操作；確定第一傳輸數據的第一數據傳輸屬性參數；根據第一數據傳輸屬性參數確定目標網關的目標轉換模式；目標轉換模式為實時轉換模式和緩存轉換模式中的一種；根據目標轉換模式、初始通信協議和目標通信協議將第一傳輸數據進行轉換，得到第二傳輸數據；第二傳輸數據基于目標通信協議進行打包操作；根據第二傳輸數據對目標車輛進行診斷。

技術研發人員：劉新,莊文龍
受保護的技術使用者：深圳市元征科技股份有限公司
技術研發日：
技術公布日：2025/4/28
