本公開涉及一種虛擬化的計算基礎設施，并且更具體地，涉及一種云本地網絡(cloud?native?networking)。

背景技術：

1、在典型的云數據中心環境中，存在提供運行各種應用的計算和/或存儲能力的互連服務器的大型集合。例如，數據中心可以包括托管用戶(即，數據中心的客戶)的應用和服務的設施。例如，數據中心可以托管全部的基礎設施設備，諸如聯網與存儲系統、冗余電源、以及環境控制。在典型的數據中心中，存儲系統與應用服務器的集群經由由一層或多層物理網絡交換機和路由器提供的高速交換結構而互連。更精密的數據中心為遍布世界各地的基礎設施提供位于各種物理托管設施中的用戶支持設備。

2、虛擬化數據中心正變成現代信息技術(it)基礎設施的核心基礎。具體地，現代數據中心具有廣泛應用的虛擬化環境，在該環境中，諸如虛擬機或容器的虛擬主機，此處，也被稱為虛擬運行元件，被部署在物理計算設備的底層計算平臺上并且在物理計算設備的底層計算平臺上運行。

3、數據中心或包括一個或多個服務器的任意環境內的虛擬化能夠提供若干優點。一個優點在于，虛擬化能夠提供顯著提高的效率。由于底層物理計算設備(即，服務器)隨著每個物理cpu具有大量?jī)?nèi)核的多核微處理器架構的出現而變得日益強大，虛擬化變得更容易并且更高效。第二個優點在于，虛擬化提供對計算基礎設施的有效控制。由于諸如基于云的計算環境中的物理計算資源變成可替代的資源，計算基礎設施的提供與管理變得更容易。由此，企業it員工通常除虛擬化所提供的效率和增加投資回報率之外，由于其管理優勢而喜歡數據中心的虛擬化計算集群。

4、容器化是基于操作系統級虛擬化的虛擬化方案。容器是用于彼此隔離并且與主機隔離的應用的輕量級與便攜式運行元件。因?yàn)槿萜鞑⒉痪o密地耦接至主機硬件計算環境，所以應用能夠被綁定至容器圖像并且作為單個輕量級包在支持底層容器架構的任意主機或虛擬主機上運行。因此，容器解決了如何使軟件在不同的計算環境中工作的問題。容器提供從一個計算環境到另一虛擬或物理環境的持續運行的保證。

5、由于容器的固有輕量級性質，單個主機通常能夠支持比傳統虛擬機(vm)更多的容器實例。通常，能夠比vm更高效地創建并且移動短壽命的容器，并且還能夠?qū)⑷萜髯鳛檫壿嬒嚓P(guān)元件的組進行管理(對于一些編排平臺，例如，kubernetes，有時稱為“容器池”)。這些容器特征影響對容器網絡方案的需求：網絡應該是敏捷并且可擴展的。在相同的計算環境中，vm、容器、以及裸金屬服務器可能需要共存，且能夠?qū)崿F(xiàn)多種部署的應用之間的通信。容器網絡應該還不知道與用于部署容器化應用的多種類型的編排平臺一起工作。

6、管理用于應用運行的部署與基礎設施的計算基礎設施可能涉及兩個主要角色：(1)編排-用于使跨主機集群的應用的部署、擴展、以及操作自動化并且提供計算基礎設施，計算基礎設施可以包括以容器為中心的計算基礎設施；和(2)網絡管理-用于在網絡基礎設施中創建虛擬網絡，以實現在諸如容器或vm的虛擬運行環境中運行的應用之間以及在遺留(例如，物理)環境中運行的應用之間的包化通信。軟件定義網絡有助于網絡管理。

技術實現思路

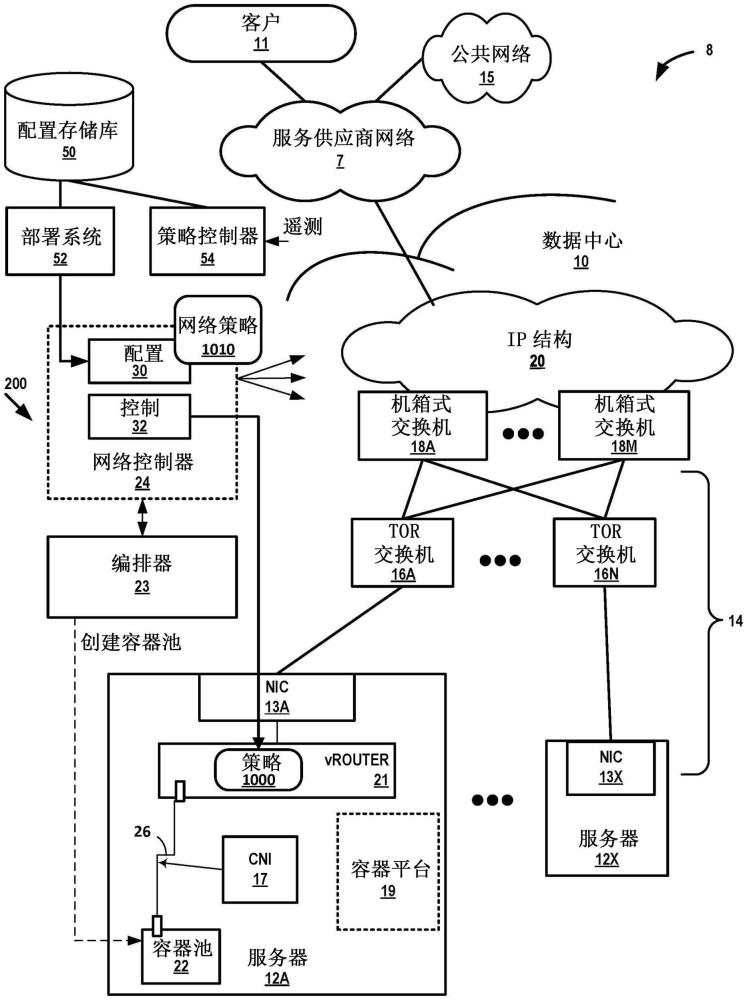

1、整體上，描述了用于生成并且驗證連續部署的網絡策略的技術。在一些實施例中，策略控制器將網絡策略的自動生成與配置數據的部署進行集成，包括關于軟件定義網絡架構的網絡策略。策略控制器可以確定被部署至sdn架構的分布式應用的預期流量模式，其中，數據平面并不對分布式應用的工作負載之間的封包流應用防火墻策略。基于這些流量模式，策略控制器能夠自動生成數據平面可使用的網絡策略，以在拒絕其他流量模式時允許分布式應用的預期流量模式。策略控制器可以將網絡策略作為配置數據提交至配置存儲庫，配置存儲庫促使部署系統將包括網絡策略的配置數據應用于sdn架構。在一些情況下，在存儲庫中將配置數據與應用部署進行集成，從而能夠?qū)崿F(xiàn)應用工作負載和sdn架構配置到計算基礎設施的一致性按鈕部署。

2、該技術可以提供實現至少一種實際應用的一個或多個技術優點。例如，該技術可以允許策略控制器和部署系統與sdn架構系統一起提供集成策略生成和管理以及部署，以便于相對于sdn架構的配置進行連續部署和連續集成，以支持分布式應用。如此，該技術可以補充用于應用開發的現有devops(開發運營)最佳實踐并且將其應用于分布式應用部署與配置的網絡策略自動化。這可以減少對手動策略確定和配置的需求并且針對可能具有上百個不同工作負載的更大應用部署促進更具擴展性的基礎設施配置。通過與配置存儲庫進行集成，該技術針對每個部署生成用于分布式應用的相同sdn架構環境。

3、在實施例中，策略控制器包括處理電路并且被配置為：從第一軟件定義網絡(sdn)架構系統獲得關于在被部署至第一sdn架構系統的分布式應用的工作負載之間所交換的封包流的流元數據；使用關于該封包流中的一封包流的流元數據，識別該封包流的源端點工作負載和目的地端點工作負載；生成網絡策略規則，以允許封包流從該封包流的源端點工作負載到目的地端點工作負載；并且當將分布式應用部署至第二sdn架構系統時，將網絡策略規則作為第二sdn架構系統的配置數據添加至配置存儲庫，以致使部署系統將第二sdn架構系統配置成具有允許封包流從源端點工作負載到目的地端點工作負載的網絡策略規則。

4、在實施例中，方法包括：由策略控制器從第一軟件定義網絡(sdn)架構系統獲得關于在被部署至第一sdn架構系統的分布式應用的工作負載之間所交換的封包流的流元數據；由策略控制器使用關于該封包流中的一封包流的流元數據，識別該封包流的源端點工作負載和目的地端點工作負載；由策略控制器生成網絡策略規則，以允許封包流從該封包流的源端點工作負載到目的地端點工作負載；并且當將分布式應用部署至第二sdn架構系統時，由策略控制器將網絡策略規則作為第二sdn架構系統的配置數據添加至配置存儲庫，以致使部署系統將第二sdn架構系統配置成具有允許封包流從源端點工作負載到目的地端點工作負載的網絡策略規則。

5、在實施例中，非易失性計算機可讀介質包括指令，指令用于致使策略控制器的處理電路：從第一軟件定義網絡(sdn)架構系統獲得關于在被部署至第一sdn架構系統的分布式應用的工作負載之間所交換的封包流的流元數據；使用關于該封包流中的一封包流的流元數據，識別該封包流的源端點工作負載和目的地端點工作負載；生成網絡策略規則，以允許封包流從該封包流的源端點工作負載到目的地端點工作負載；并且當將分布式應用部署至第二sdn架構系統時，將網絡策略規則作為第二sdn架構系統的配置數據添加至配置存儲庫，以致使部署系統將第二sdn架構系統配置成具有允許封包流從源端點工作負載到目的地端點工作負載的網絡策略規則。

6、在所附附圖及下面描述中對本公開的一個或多個實施例的細節進行了闡述。在描述與附圖中、并且在權利要求中，其他特征、目標、以及優點將變得顯而易見。

技術特征：

1.一種網絡策略控制器，所述策略控制器包括處理電路并且被配置為：

2.根據權利要求1所述的策略控制器，其中，所述第一sdn架構系統是所述第二sdn架構系統。

3.根據權利要求1所述的策略控制器，其中，所述配置存儲庫存儲關于所述分布式應用的所述工作負載。

4.根據權利要求1所述的策略控制器，其中，所述策略控制器被配置為：

5.根據權利要求4所述的策略控制器，其中，所述策略控制器被配置為：

6.根據權利要求4所述的策略控制器，其中，所述策略控制器被配置為：

7.根據權利要求1至6中任一項所述的策略控制器，

8.根據權利要求1至6中任一項所述的策略控制器，其中，所述策略控制器被配置為：

9.根據權利要求8所述的策略控制器，其中，所述測試參數包括應用標識符、時間范圍、角色、站點、或應用層。

10.根據權利要求1至6中任一項所述的策略控制器，其中，所述第二sdn架構系統包括網絡控制器，所述網絡控制器包括用于配置所述第二sdn架構系統的配置節點，通過包括所述第二sdn架構系統的計算節點的集群，實現所述網絡控制器。

技術總結
本公開涉及用于連續部署的網絡策略生成。在示例中，方法包括：由策略控制器從第一SDN架構系統獲得關于在被部署至該第一SDN架構系統的分布式應用的工作負載之間所交換的封包流的流元數據；使用關于該封包流中的一封包流的流元數據識別封包流的源端點工作負載和目的地端點工作負載；生成網絡策略規則，以允許封包流從該封包流的源端點工作負載到目的地端點工作負載；并且當將分布式應用部署至第二SDN架構系統時，將網絡策略規則作為第二SDN架構系統的配置數據添加至配置存儲庫，以致使部署系統將第二SDN架構系統配置成具有網絡策略規則以允許封包流從源端點工作負載到目的地端點工作負載。

技術研發人員：普拉薩德·梅里亞拉,羅什·佩魯姆普利·拉姆達斯,福努·納迪姆
受保護的技術使用者：瞻博網絡公司
技術研發日：
技術公布日：2025/4/28
