本發明涉及傳輸網絡資源管理，具體提供一種光纜系統構建及故障搜索方法及系統。

背景技術：

1、隨著網絡結構的日益復雜，運營商更加依賴網絡資源管理系統來明確統計資源情況，用于光路開通等業務，光纜系統是傳輸網絡的重要組成部分。

2、系統使用時經常伴隨著現場光纜系統故障，現有光纜系統構建方法大多集中于物理光纜系統構建及故障排查流程，依賴現場實施和代維人員排查和發現故障，排查周期較長，難以快速定位到光纜段實際故障位置；

3、也有方法將光纜系統完全抽象為拓撲圖進行分析，通過光纜傳感器實時上傳光纜段故障數據，雖然實現了對光纜段的故障檢測，但是忽略了承載點和設備本身導致的光纜系統故障信息，并且沒有實際空間位置導致維修人員難以直接定位。

4、此外，運營商通常會對光路情況進行分析，需要能夠快速給出指定起點和終點不含故障的光纜通路。

技術實現思路

1、本發明是針對上述現有技術的不足，提供一種實用性強的光纜系統構建及故障搜索方法。

2、本發明進一步的技術任務是提供一種設計合理，安全適用的光纜系統構建及故障搜索系統。

3、本發明解決其技術問題所采用的技術方案是：

4、一種光纜系統構建及故障搜索方法，具有如下步驟：

5、s1、光纜資源采集模塊完成空間資源采集與構建；

6、s2、光纜系統構建模塊設計光設備的面板圖，包括設備的odm模塊、托盤和端子及面板排列方式；

7、s3、光纜故障診斷模塊調用光纜路徑搜索算法對指定光纜系統進行搜索，排查光纜系統故障并渲染成可視化數據。

8、進一步地，在步驟s1中，光纜資源采集模塊進行空間資源gis采集與資源構建，之后依據空間資源完成光設備和承載點的gis采集與資源構建，以空間資源或者光設備為a端和z端起始點完成承載段的空間gis采集與資源構建。

9、進一步地，在步驟s2中，選擇光設備端所連接的局向光纜及其對端設備，完成兩設備間的面板圖纖芯成端、上架或拆除；選擇設備所連局向光纜對光纜進行熔接或拆除。

10、進一步地，所述odm模塊包含了若干托盤，每個托盤包含多個端子，之后為依次選擇光纜，為光纜纖芯進行成端或熔接，光纜纖芯在兩側設備處成端，中間進行了若干處熔接。

11、進一步地，定義光纜段和纖芯兩端分別命名為a端和z端，一條光纜段的z端和下一條光纜段的a端依次相連，使用遞歸的方式對指定光纜段進行故障搜索，搜索步驟如下：

12、(1)獲取起始光纜段擁有的纖芯組；

13、(2)對光纜段每一條纖芯及纖芯所屬光纜段進行狀態判斷，如果纖芯a端或z端的端子缺失或者狀態異常則記錄故障信息；

14、(3)查詢光纜段纖芯a端、z端連接到的所有下一跳未成端纖芯組；

15、(4)如果a端、z端連接的纖芯組和搜索出的下一跳未成端纖芯組數量不一致，則說明連接異常，記錄故障信息；

16、(5)對纖芯a端、z端下一跳的纖芯及該纖芯所屬光纜段進行狀態判斷，如果纖芯a端或z端的端子缺失或者狀態異常則記錄故障信息；

17、(6)將纖芯a端、z端下一跳的纖芯組視為起始光纜段的纖芯組，分別向兩端執行步驟(1)-(6)，直至下一跳纖芯組的數量為0時停止。

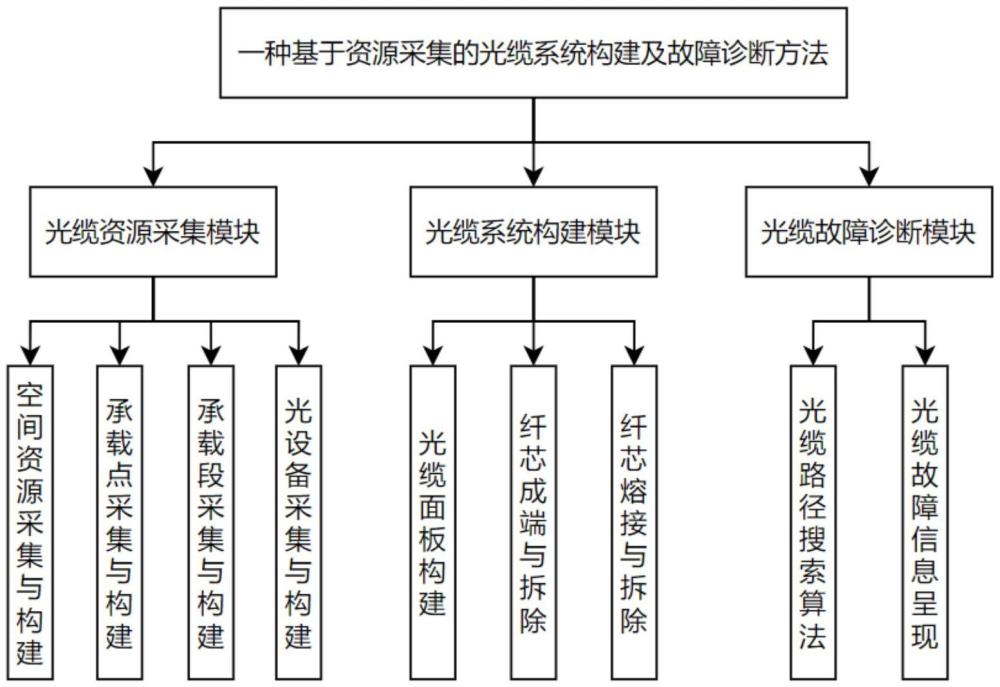

18、一種光纜系統構建及故障搜索系統，包括光纜資源采集模塊、光纜系統構建模塊和光纜故障診斷模塊；

19、所述光纜資源采集模塊用于完成空間資源采集與構建；

20、所述光纜系統構建模塊用于設計光設備的面板圖，包括設備的odm模塊、托盤和端子及面板排列方式；

21、所述光纜故障診斷模塊用于調用光纜路徑搜索算法對指定光纜系統進行搜索，排查光纜系統故障并渲染成可視化數據。

22、進一步地，光纜資源采集模塊用于進行空間資源gis采集與資源構建，之后依據空間資源完成光設備和承載點的gis采集與資源構建，以空間資源或者光設備為a端和z端起始點完成承載段的空間gis采集與資源構建。

23、進一步地，光纜系統構建模塊中選擇光設備端所連接的局向光纜及其對端設備，完成兩設備間的面板圖纖芯成端、上架或拆除；選擇設備所連局向光纜對光纜進行熔接或拆除。

24、進一步地，所述odm模塊包含了若干托盤，每個托盤包含多個端子，之后為依次選擇光纜，為光纜纖芯進行成端或熔接，光纜纖芯在兩側設備處成端，中間進行了若干處熔接。

25、進一步地，定義光纜段和纖芯兩端分別命名為a端和z端，一條光纜段的z端和下一條光纜段的a端依次相連，使用遞歸的方式對指定光纜段進行故障搜索，搜索步驟如下：

26、(1)獲取起始光纜段擁有的纖芯組；

27、(2)對光纜段每一條纖芯及纖芯所屬光纜段進行狀態判斷，如果纖芯a端或z端的端子缺失或者狀態異常則記錄故障信息；

28、(3)查詢光纜段纖芯a端、z端連接到的所有下一跳未成端纖芯組；

29、(4)如果a端、z端連接的纖芯組和搜索出的下一跳未成端纖芯組數量不一致，則說明連接異常，記錄故障信息；

30、(5)對纖芯a端、z端下一跳的纖芯及該纖芯所屬光纜段進行狀態判斷，如果纖芯a端或z端的端子缺失或者狀態異常則記錄故障信息；

31、(6)將纖芯a端、z端下一跳的纖芯組視為起始光纜段的纖芯組，分別向兩端執行步驟(1)-(6)，直至下一跳纖芯組的數量為0時停止。

32、本發明的一種光纜系統構建及故障搜索方法及系統和現有技術相比，具有以下突出的有益效果：

33、本發明通過系統化的資源采集與構建過程，顯著提高了光纜系統的規劃與管理效率。該方法不僅實現了對光纜、光設備以及承載點等關鍵資源的全面、精確記錄，還通過gis系統的應用，確保了空間資源的可視化與地理位置的準確性，為光纜系統的規劃、建設和維護提供了有力的數據支持。

34、本發明通過光設備面板圖結合光纜纖芯的成端與熔接處理，實現了光纜系統構建。這一過程中，對光纜和纖芯的詳盡記錄，不僅包含了基本的物理信息，還涵蓋了業務級別、生命周期狀態、是否合格等關鍵屬性，為后續的運維管理提供了豐富的數據基礎。

35、本發明引入的遞歸式光纜故障搜索算法，能夠快速、準確地定位光纜系統中的故障點，并全面呈現故障信息。這一功能極大地提升了故障排查的效率和準確性，減少了因故障導致的業務中斷時間，提高了網絡的可靠性和用戶滿意度。

36、此外，本發明還具備實時監控和更新機制，能夠確保光纜和纖芯狀態的時效性，為運維人員提供最新的故障信息。同時，圖形化界面的展示方式，使得光纜系統構建結果及故障搜索結果更加直觀易懂，便于運維人員快速理解并處理相關問題。

技術特征：

1.一種光纜系統構建及故障搜索方法，其特征在于，具有如下步驟：

2.根據權利要求2所述的一種光纜系統構建及故障搜索方法，其特征在于，在步驟s1中，光纜資源采集模塊進行空間資源gis采集與資源構建，之后依據空間資源完成光設備和承載點的gis采集與資源構建，以空間資源或者光設備為a端和z端起始點完成承載段的空間gis采集與資源構建。

3.根據權利要求2所述的一種光纜系統構建及故障搜索方法，其特征在于，在步驟s2中，選擇光設備端所連接的局向光纜及其對端設備，完成兩設備間的面板圖纖芯成端、上架或拆除；選擇設備所連局向光纜對光纜進行熔接或拆除。

4.根據權利要求3所述的一種光纜系統構建及故障搜索方法，其特征在于，所述odm模塊包含了若干托盤，每個托盤包含多個端子，之后為依次選擇光纜，為光纜纖芯進行成端或熔接，光纜纖芯在兩側設備處成端，中間進行了若干處熔接。

5.根據權利要求4所述的一種光纜系統構建及故障搜索方法，其特征在于，定義光纜段和纖芯兩端分別命名為a端和z端，一條光纜段的z端和下一條光纜段的a端依次相連，使用遞歸的方式對指定光纜段進行故障搜索，搜索步驟如下：

6.一種光纜系統構建及故障搜索系統，其特征在于，包括光纜資源采集模塊、光纜系統構建模塊和光纜故障診斷模塊；

7.根據權利要求6所述的一種光纜系統構建及故障搜索系統，其特征在于，光纜資源采集模塊用于進行空間資源gis采集與資源構建，之后依據空間資源完成光設備和承載點的gis采集與資源構建，以空間資源或者光設備為a端和z端起始點完成承載段的空間gis采集與資源構建。

8.根據權利要求7所述的一種光纜系統構建及故障搜索系統，其特征在于，光纜系統構建模塊中選擇光設備端所連接的局向光纜及其對端設備，完成兩設備間的面板圖纖芯成端、上架或拆除；選擇設備所連局向光纜對光纜進行熔接或拆除。

9.根據權利要求8所述的一種光纜系統構建及故障搜索系統，其特征在于，所述odm模塊包含了若干托盤，每個托盤包含多個端子，之后為依次選擇光纜，為光纜纖芯進行成端或熔接，光纜纖芯在兩側設備處成端，中間進行了若干處熔接。

10.根據權利要求9所述的一種光纜系統構建及故障搜索系統，其特征在于，定義光纜段和纖芯兩端分別命名為a端和z端，一條光纜段的z端和下一條光纜段的a端依次相連，使用遞歸的方式對指定光纜段進行故障搜索，搜索步驟如下：

技術總結
本發明涉及傳輸網絡資源管理技術領域，具體提供了一種光纜系統構建及故障搜索方法及系統，具有如下步驟：S1、光纜資源采集模塊完成空間資源采集與構建；S2、光纜系統構建模塊設計光設備的面板圖，包括設備的ODM模塊、托盤和端子及面板排列方式；S3、光纜故障診斷模塊調用光纜路徑搜索算法對指定光纜系統進行搜索，排查光纜系統故障并渲染成可視化數據。與現有技術相比，本發明能夠顯著提高光纜系統的規劃與管理效率。

技術研發人員：賈楓,郭志豪,符雄,商文帥
受保護的技術使用者：浪潮通信信息系統有限公司
技術研發日：
技術公布日：2025/4/24
