本發明涉及一種無線通信系統，并且更具體地，涉及一種用于在無線通信系統中發送/接收并且配置用于指示基于觸發的(tb)物理層協議數據單元(ppdu)的觸發幀以及基于觸發幀的tb?ppdu的方法和設備。

背景技術：

1、近年來，隨著移動裝置的供給擴展，能向移動裝置提供快速無線互聯網服務的無線lan技術已經受到重視。無線lan技術允許包括智能電話、智能平板、膝上型計算機、便攜式多媒體播放器、嵌入式裝置等等的移動裝置基于近距離的無線通信技術，無線地接入家庭或者公司或者特定服務提供區域中的互聯網。

2、自使用2.4ghz的頻率支持初始無線lan技術以來，電氣與電子工程師協會(ieee)802.11已經商業化或者開發了各種技術標準。首先，ieee?802.11b在使用2.4ghz頻帶的頻率時，支持最大11mbps的通信速度。與顯著地擁塞的2.4ghz頻帶的頻率相比，在ieee802.11b之后商業化的ieee?802.11a使用不是2.4ghz頻帶而是5ghz頻帶的頻率來減少干擾的影響，并且通過使用ofdm技術，將通信速度提高到最大54mbps。然而，ieee?802.11a的缺點在于通信距離短于ieee?802.11b。此外，與ieee?802.11b類似，ieee?802.11g使用2.4ghz頻帶的頻率來實現最大54mbps的通信速度并且滿足后向兼容以顯著地引起關注，并且進一步地，就通信距離而言，優于ieee?802.11a。

3、此外，作為為了克服在無線lan中作為弱點被指出的通信速度的限制而建立的技術標準，已經提供了ieee?802.11n。ieee?802.11n旨在提高網絡的速度和可靠性并且延長無線網絡的工作距離。更詳細地，ieee?802.11n支持高吞吐量(ht)，其中數據處理速度為最大540mbps或更高，并且進一步，基于多輸入和多輸出(mimo)技術，其中在發送單元和接收單元的兩側均使用多個天線來最小化傳輸誤差并且優化數據速度。此外，該標準能使用發送相互疊加的多個副本的編譯方案以便增加數據可靠性。

4、隨著激活無線lan的供應，并且進一步地，隨著使用無線lan的應用的多樣化，對支持比由ieee?802.11n支持的數據處理速度更高的吞吐量(極高吞吐量(vht))的新無線lan系統的需求已經受到關注。在它們中，ieee?802.11ac支持在5ghz頻率中的寬帶寬(80至160mhz)。僅在5ghz頻帶中定義ieee?802.11ac標準，但初始11ac芯片組甚至支持在2.4ghz頻帶中的操作，用于與現有的2.4ghz頻帶產品后向兼容。理論上，根據該標準，能使能多個站的無線lan速度達到最小1gbps，并且能使最大單鏈路速度達到最小500mbps。這通過擴展由802.11n接受的無線接口的概念來實現，諸如更寬無線頻率帶寬(最大160mhz)、更多mimo空間流(最大8)、多用戶mimo、和高密度調制(最大256qam)。此外，作為通過使用60ghz頻帶而不是現有的2.4ghz/5ghz發送數據的方案，已經提供了ieee?802.11ad。ieee?802.11ad是通過使用波束成形技術提供最大7gbps的速度的傳輸標準，并且適合于高比特速率運動圖像流，諸如大規模數據或非壓縮hd視頻。然而，由于60ghz頻帶難以穿過障礙物，所以其缺點在于僅能在近距離空間的設備當中使用60ghz頻帶。

5、作為802.11ac和802.11ad之后的無線lan標準，用于在其中ap和終端集中的高密度環境中提供高效和高性能無線lan通信技術的ieee?802.11ax(高效wlan，hew)標準處于開發完成階段。在基于802.11ax的無線lan環境中，在存在高密度站和接入點(ap)的情況下，應在室內/室外提供具有高頻效率的通信，并且已經開發了實現這種通信的各種技術。

6、為了支持新的多媒體應用，諸如高清晰度視頻和實時游戲，已經開始開發新的無線lan標準以提高最大傳輸速率。在作為第7代無線lan標準的ieee?802.11be(極高吞吐量，eht)中，以在2.4/5/6ghz頻帶中通過較寬帶寬、增加的空間流、多ap協作等支持高達30gbps的傳輸速率為目的，正在進行標準的開發。

技術實現思路

1、技術問題

2、如上所述，本發明的目的在于為新的多媒體應用提供高速無線lan服務。

3、此外，本發明的目的在于提供一種用于根據類型來配置觸發幀的方法和裝置，該觸發幀用于指示與基于觸發幀的ppdu相對應的tb?ppdu的傳輸。

4、此外，本發明的目的在于提供一種用于根據包括在從接入點(ap)發送的觸發幀中的不同信息生成高效率(he)ppdu或極高吞吐量(eht)ppdu的方法和裝置。

5、本說明書中要實現的技術任務不限于以上提及的技術任務，并且本領域技術人員在以下描述的基礎上可以清楚地理解未提及的其他技術任務。

6、技術方案

7、一種用于在無線通信系統中基于觸發幀發送與響應幀相對應的基于觸發的物理層協議數據單元(tb?ppdu)的終端包括：通信模塊；以及處理器，該處理器控制所述通信模塊，其中所述處理器：從接入點(ap)接收觸發幀(trigger?frame)，其中所述觸發幀包括公共信息字段，所述公共信息字段包括第一多個空間重用字段，以及基于所述觸發幀的標識信息來識別是否所述觸發幀包括包含第二多個空間重用字段的附加信息字段；以及響應于所述觸發幀來發送響應幀，所述響應幀基于從所述第一多個空間重用字段或所述第二多個空間重用字段獲取的信息被生成，以及基于與所述觸發幀相關的格式來確定是否響應幀基于所述第一多個空間重用字段被生成或基于所述第二多個空間重用字段被生成。

8、此外，在本發明中，當與所述觸發幀相關的格式是極高吞吐量(eht)格式時，基于從所述第二多個空間重用字段獲得的信息來生成所述響應幀。

9、此外，在本發明中，當與所述觸發幀相關的格式是高效率(he)格式時，基于從所述第一多個空間重用字段獲得的信息來生成所述響應幀。

10、此外，在本發明中，基于資源單元的頻率軸上的在其中發送所述響應幀的位置來確定是否所述響應幀基于從所述第一多個空間重用字段獲取的信息被生成或基于從所述第二多個空間重用字段獲取的信息被生成。

11、此外，在本發明中，所述觸發幀還包括帶寬字段、附加帶寬字段和資源分配字段，所述資源分配字段指示其中發送所述響應幀的資源單元。

12、在本發明中，所述處理器：基于所述資源分配字段識別在其中發送所述響應幀的所述資源單元；以及根據所述資源單元的頻率軸上的在其中發送所述響應幀的位置，基于從所述第一多個空間重用字段或所述第二多個空間重用字段獲得的信息來生成響應幀。

13、此外，在本發明中，所述觸發幀還包括穿孔模式字段，所述穿孔模式字段指示在由所述帶寬字段和/或所述附加帶寬字段指示的帶寬中是否穿孔被執行以及穿孔的位置。

14、此外，在本發明中，當基于所述第二多個空間重用字段生成所述響應幀時，通過由所述公共信息字段中所包括的帶寬字段和所述附加信息字段中所包括的附加帶寬字段指示的帶寬來發送所述響應幀。

15、此外，在本發明中，所述響應幀包括多個空間重用字段，以及基于從相應的所述第一多個空間重用字段或所述第二多個空間重用字段中的每個獲得的信息來配置所述多個空間重用字段中的每個。

16、此外，在本發明中，根據指示是否所述附加信息字段被所述公共信息字段的所述公共信息字段的特定子字段的值和/或所述附加信息字段的標識符(indentifier)的值是否被設置為特定值，來識別所述觸發幀是否包括所述附加信息字段。

17、此外，在本發明中，所述響應幀是基于觸發的物理層協議數據單元(tb?ppdu)，所述tb?ppdu與從對其通過所述觸發幀指示tb?ppdu傳輸的至少一個另一終端所發送的至少一個tb?ppdu進行聚合，并且以聚合(a)-ppdu的形式被發送，基于所述第一多個空間重用字段或所述第二多個空間重用字段來生成所述至少一個tb?ppdu，以及基于不同的空間重用字段來生成所述tb?ppdu和所述至少一個tb?ppdu。

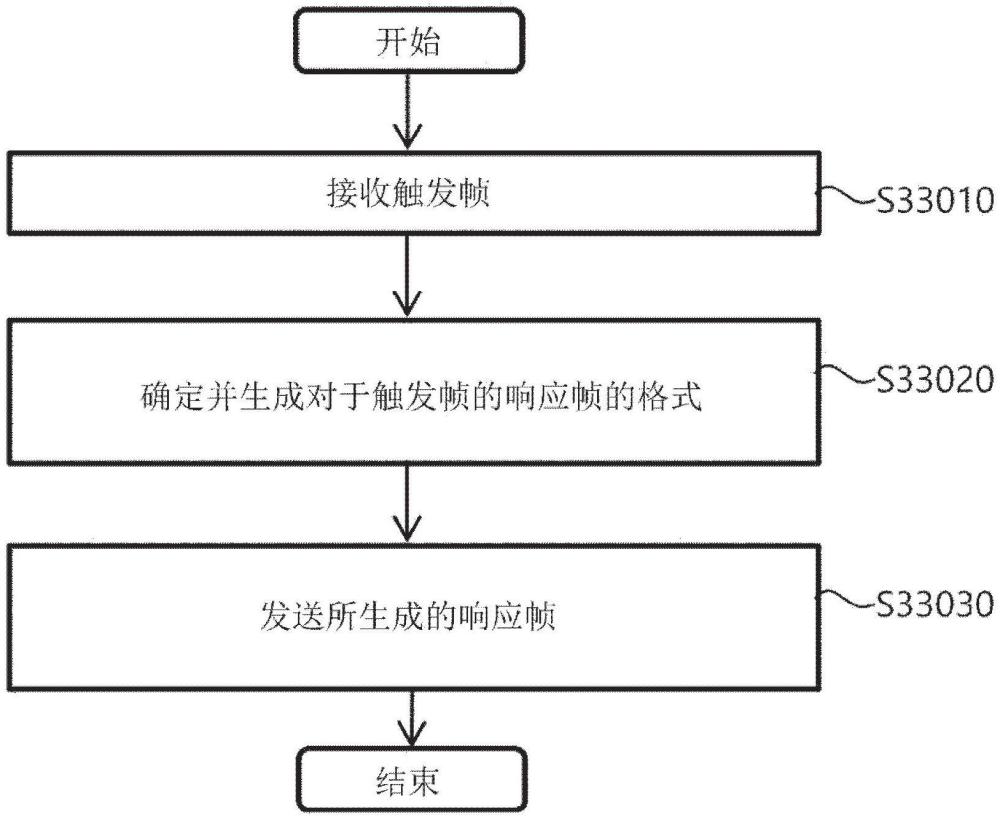

18、此外，本發明提供了一種方法，該方法包括：從接入點(ap)接收觸發幀，其中所述觸發幀包括公共信息字段，所述公共信息字段包括第一多個空間重用字段，以及基于所述觸發幀的標識信息來識別是否所述觸發幀包括包含第二多個空間重用字段的附加信息字段；以及響應于所述觸發幀來發送響應幀，基于從所述第一多個空間重用字段或所述第二多個空間重用字段獲得的信息來生成所述響應幀，其中基于與所述觸發幀相關的格式來確定是否所述響應幀基于所述第一多個空間重用字段被生成或基于所述第二多個空間重用字段被生成。

19、發明的有益效果

20、根據本發明的實施例，通過觸發幀將用于生成不同格式的tb?ppdu的信息分別包括在不同字段中并將其發送，能夠通過單個信令來指示多個格式的tb?ppdu的傳輸。

21、此外，根據本發明的實施例，用于針對具有不同格式的tb?ppdu的空間重用的信息根據每個格式被包括在觸發幀的不同字段中并被發送，能夠提高tb?ppdu中指示的空間重用的分辨率。

22、此外，根據本發明的實施例，隨著在tb?ppdu中指示的空間重用的分辨率提高，覆蓋基本服務集(obss)的空間重用效率能夠被提升。

23、此外，根據本發明的實施例，由于通過非連續信道發送觸發幀，所以能夠針對多個sta允許tb?ppdu傳輸。

24、在本發明中可獲得的效果不限于上述效果，并且本發明所屬領域的技術人員可以從下面的描述中清楚地理解未提及的其他效果。
