本發明屬于車載網絡安全領域，具體涉及基于cnn和transformer的網聯車can總線異常檢測方法(dm-cbct)。

背景技術：

1、隨著車聯網的實施，車輛與外界萬物(如基礎設施和車輛)的交互將導致車載can網絡面臨更高的安全風險。早期異常檢測可以最大化保證車輛和人員的安全。

2、網聯車can異常檢測方法一般分為兩類：基于模型的異常檢測方法和基于數據驅動的異常檢測方法。基于模型的方法依賴于較強的專業知識建立異常檢測模型。can協議由于其本身的復雜性，對專業知識要求高，因此很難建立精確的模型。目前，數據驅動方法由于能夠自動提取特征，且對專業知識的要求較低，在網聯車can異常檢測中得到了廣泛的應用。

3、近年來，深度學習的發展為數據驅動的異常檢測提供了機遇。常用的深度學習方法包括自動編碼器、卷積神經網絡、長短期記憶網絡、深度信念網絡和循環神經網絡。數據驅動的異常檢測方法雖然效果顯著，但在實際場景中，采集到的can數據有很多冗余信息，會嚴重影響異常檢測精度。因此，如何從can數據中提取id和數據字段特征準確地估計網聯車can異常類型仍是一個挑戰。

技術實現思路

1、針對現有技術中存在的上述問題，本發明的目的在于提供一種基于cnn和transformer的網聯車can總線異常檢測方法，應用于網聯車中，解決其內部can網絡異常檢測問題的異常檢測方法。

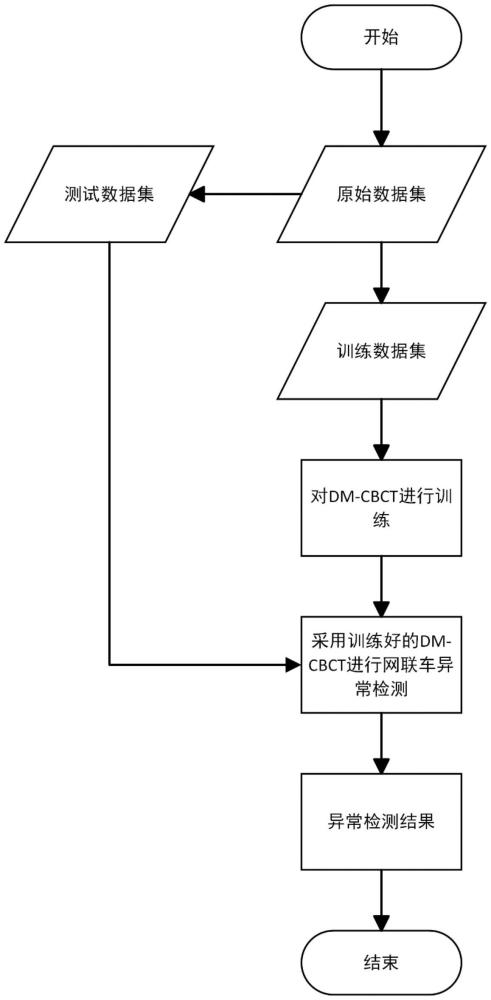

2、本發明提供如下技術方案：基于cnn和transformer的網聯車can總線異常方法，包括以下步驟：

3、1)通過車輛的obd-ii端口，獲取can總線數據。使用滑動窗口分割can數據，構建固定長度的can消息序列。將分割后的數據分為訓練集和測試集；

4、2)采用min-max標準化方法對訓練集的can序列和測試集的can序列進行比例縮放，生成符合深度學習模型訓練的數據輸入格式；

5、3)確定基于cnn和transformer的網聯車can網絡異常檢測模型dm-cbct的整體結構和參數，將訓練集輸入到dm-cbct中進行訓練，得到一個用于網聯車can流量的異常檢測模型，訓練集在dm-cbct中的具體處理過程如下：

6、3.1)通過卷積層自動學習輸入訓練集can序列中的id和數據字段特征，捕捉can序列中的局部依賴關系；

7、3.2)輸入的訓練集can序列首先通過dm-cbct中的蟻獅優化算法自適應調節cnn的感受野大小，然后經過異常檢測模型中的transformer模塊，獲取can序列的全局特征關系；

8、3.3)將步驟3.2)中經過調整感受野后的卷積神經網絡和transformer模塊獲取的can序列特征輸入到softmax激活函數中，獲取異常檢測結果；

9、4)將測試集的can序列輸入到訓練好的dm-cbct中進行異常檢測。

10、進一步的，將蟻獅優化算法引入卷積層中，自適應調節卷積神經網絡感受野大小，卷積層后加入transformer模塊。

11、進一步的，所述步驟3.3)中，輸入的訓練集can序列經過調整感受野后的卷積神經網絡和transformer模塊，分別自適應can序列特性和獲取can序列全局依賴關系的具體過程如下：

12、3.2.1)輸入can序列首先經過蟻獅優化算法調整感受野后的卷積神經網絡。在蟻獅優化算法中，利用螞蟻模擬卷積神經網絡的感受野集合，蟻獅模擬最優感受野。

13、3.2.1.1)螞蟻個體在解空間內進行隨機搜索來尋找食物，即：

14、x(t)＝[0,cussum(2r(t1)-1),...,cussum(2r(tn)-1)]

15、式中：x(t)為螞蟻隨機游走的步數集，cumsum為計算累加和，t為隨機游走的步數，r(t)為一個隨機函數，定義為：

16、

17、式中：rand的取值范圍為[0,1]；

18、3.2.1.2)由于可行域存在邊界，對螞蟻隨機游走進行歸一化來進行位置更新：

19、

20、其中，ai為第i維變量隨機游走的最小值，bi為第i維變量隨機游走的最大值，為第i維變量在第t次迭代的最小值，ci為第i維所有變量的最小值，為第i維變量在第t次迭代最大值；

21、3.2.1.3)蟻獅設置陷阱來影響螞蟻隨機游走的路線:

22、

23、其中，ct為所有變量在第t次迭代的最小值，dt為所有變量在第t次迭代的最大值，為第j只蟻獅在第t次迭代的位置；螞蟻一旦落入蟻獅制造的陷阱，蟻獅就會向陷阱邊緣拋沙以防止螞蟻逃脫：

24、

25、其中i為比例系數；

26、3.2.1.4)當螞蟻的適應度值比蟻獅大時，則認為蟻獅將其捕獲，此時蟻獅會根據螞蟻的位置來更新陷阱：

27、

28、其中，表示第i只螞蟻在第t次迭代的位置；f為適應度函數。經過多次迭代后確定最佳感受野大小。

29、3.2.2)在cnn中使用蟻獅優化算法自適應得到的最佳感受野大小，通過transformer模塊捕獲can序列中的全局依賴關系；具體如下：

30、3.2.2.1)令demb，dk，dv，n分別表示詞嵌入向量的維度、鍵向量的維度、值向量的維度和平行注意力層的數量；對于每一平行注意力層，使用第i個位置對應的前一個解碼器的輸出查詢向量并將所有位置的編碼器輸出打包成一個值為鍵為的矩陣；

31、3.2.2.2)為計算輸出每一組注意力層將輸入映射到不同的子表示空間，使得模型能夠在不同子表示空間中關注不同的位置；即:

32、

33、

34、

35、其中，投影矩陣和wo是第n個平行注意力層的學習參數；每個平行注意力層采用縮放點積注意力:

36、

37、向量代表所有源上第i個目標令牌對應的注意力概率向量，由第j個注意力頭部計算；

38、對于所有的注意力頭部，通過將所有目標標記的注意力概率向量組合在一起能夠構造出一個注意力矩陣ai×j；注意力矩陣ai×j展示了在生成整個目標序列時，模型在每個特定位置上對源序列各個位置的關注程度。

39、進一步的，所述的步驟3中基于cnn和transformer的網聯車can網絡異常檢測模型dm-cbct采用交叉熵?fù)p失函數調整策略進行網絡訓練，并采用交叉熵?fù)p失函數來評估網絡的訓練和驗證損失。

40、通過采用上述技術，與現有技術相比，本發明的有益效果如下：

41、本發明方法利用卷積神經網絡結合蟻獅優化算法和transformer模塊來學習和獲取輸入can序列中的重要特征。通過引入蟻獅優化算法來自適應調節感受野大小，并引入transformer模塊用于捕獲can流量中的長距離依賴關系，能夠顯著提高異常檢測模型在多種攻擊場景下的異常檢測精度。

技術特征：

1.基于cnn和transformer的網聯車can總線異常檢測方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的基于網聯車can總線異常檢測模型的構建方法，其特征在于，dm-cbct模型的卷積層中引入蟻獅優化算法，自適應調節卷積神經網絡感受野大小，卷積層后加入transformer模塊。

3.根據權利要求2所述的基于網聯車can總線異常檢測模型的構建方法，其特征在于，所述步驟3.2)中，輸入的訓練集can序列經過調整感受野后的卷積神經網絡和transformer模塊，分別自適應can序列特性和獲取can序列全局依賴關系，其具體過程如下：

4.根據權利要求1所述的基于cnn和transformer的網聯車can總線異常檢測方法，其特征在于，所述的步驟3中基于cnn和transformer的can網絡異常檢測模型dm-cbct采用交叉熵?fù)p失函數調整策略進行網絡訓練，并采用交叉熵?fù)p失函數來評估網絡的訓練和驗證損失。

技術總結
基于CNN和Transformer的網聯車CAN總線異常檢測方法，屬于車載網絡安全領域。它包括以下步驟：1)收集車輛CAN數據作為數據集，并對其進行分割，將分割后的數據分為訓練集和測試集；2)將訓練集和測試集的CAN數據進行預處理；3)將訓練集輸入到DM?CBCT網絡中進行訓練，得到一個用于網聯車CAN數據流量的異常檢測模型，4)將測試集的CAN數據輸入到訓練好的DM?CBCT模型中進行異常檢測。本發明引入蟻獅優化算法來自適應調節感受野大小，并引入transformer模塊捕獲CAN流量中的長程依賴關系，能夠顯著提高網聯車異常檢測模型在多種攻擊場景下的異常檢測精度。

技術研發人員：張丹,陳安康,何志濤
受保護的技術使用者：浙江工業大學
技術研發日：
技術公布日：2025/4/24
