本技術涉及圖像處理，特別是涉及一種色調映射曲線調整方法、曝光方法、裝置、計算機設備、計算機可讀存儲介質和計算機程序產品。

背景技術：

1、影像系統核心功能之一就是圖像顯示，好的顯示效果能更真實的再現原始場景。色調映射(tone–mapping)是影響再現系統的一個重要組成部分。tone-mapping曲線的本質是一個亮度映射函數，輸入亮度根據映射函數得到輸出亮度。其作用是將輸入圖像的亮度映射到一個更窄的亮度范圍，從而實現動態范圍的壓縮。

2、tone-mapping分為global?tone?mapping和local?tone?mapping。local?tonemapping需要進行分區處理，較為復雜。global?tone?mapping是采用單一的tone?mapping曲線，將整幅圖像低亮度像素值拉高，高亮度像素值拉低，導致有一些暗區的場景在單一global?tone?mapping的情況下丟失細節。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種能夠?qū)⒆詣?dòng)曝光的信息引入到色調映射曲線，提高色調映射曲線調整的準確性的色調映射曲線調整方法、曝光方法、裝置、計算機設備、計算機可讀存儲介質和計算機程序產品。

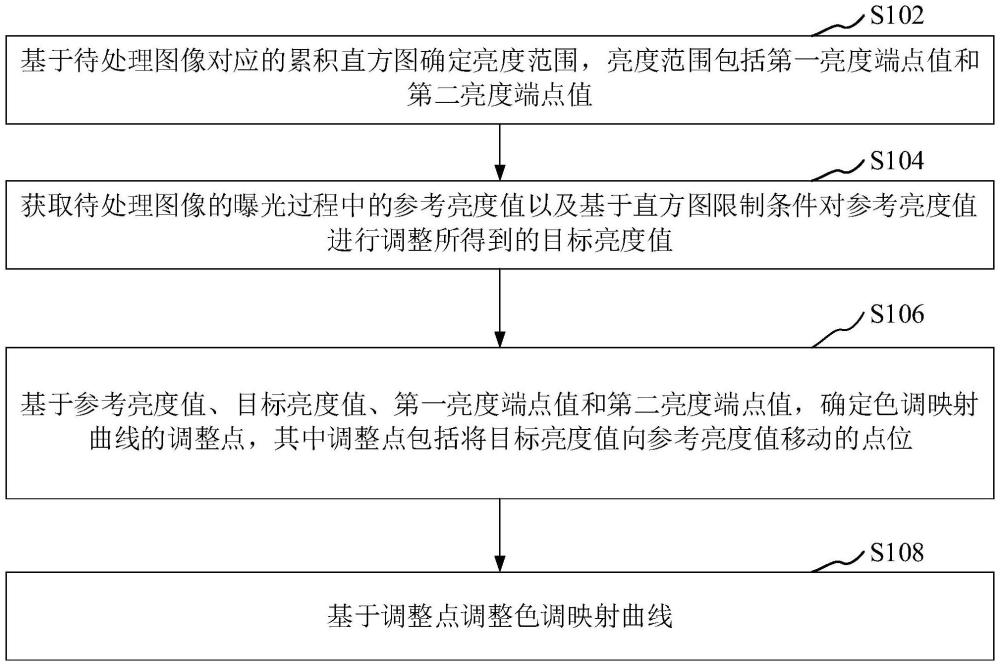

2、第一方面，本技術提供一種色調映射曲線調整方法，所述方法包括：

3、基于待處理圖像對應的累積直方圖確定亮度范圍，所述亮度范圍包括第一亮度端點值和第二亮度端點值；

4、獲取所述待處理圖像的曝光過程中的參考亮度值以及基于直方圖限制條件對所述參考亮度值進行調整所得到的目標亮度值；

5、基于所述參考亮度值、所述目標亮度值、所述第一亮度端點值和所述第二亮度端點值，確定色調映射曲線的調整點，其中所述調整點包括將目標亮度值向參考亮度值移動的點位；

6、基于所述調整點調整所述色調映射曲線。

7、在其中一個實施例中，所述方法還包括：

8、獲取光照?qǐng)鼍澳Ｊ剑?/p>

9、所述基于所述參考亮度值、所述目標亮度值、所述第一亮度端點值和所述第二亮度端點值，確定色調映射曲線的調整點，包括：

10、基于所述光照?qǐng)鼍澳Ｊ酱_定調整邏輯；

11、基于所述調整邏輯對所述參考亮度值、所述目標亮度值、所述第一亮度端點值和所述第二亮度端點值進行處理，得到色調映射曲線的調整點。

12、在其中一個實施例中，所述基于所述調整邏輯對所述參考亮度值、所述目標亮度值、所述第一亮度端點值和所述第二亮度端點值進行處理，得到色調映射曲線的調整點，包括：

13、在所述光照?qǐng)鼍澳Ｊ綖榈谝还庹請鼍澳Ｊ剑宜瞿繕?biāo)亮度值滿足基于所述第一亮度端點值得到的亮度條件的情況下，確定所述色調映射曲線的調整點包括(0,0),(histl,levell),(targetfinal,min(0.18,targetideal)),(histh,levelh),(1,1)，其中histl為第一亮度端點值，targetfinal為目標亮度值，targetideal為參考亮度值，histh為第二亮度端點值，levell和levelh為預設常數，min為求最小值；每個點對的第一個值為所述色調映射曲線中原始點的橫坐標，第二個值為所述色調映射曲線中參考點的橫坐標，且將所述原始點的縱坐標調整為所述參考點的縱坐標；

14、在所述光照?qǐng)鼍澳Ｊ綖榈谝还庹請鼍澳Ｊ剑宜瞿繕?biāo)亮度值不滿足基于所述第一亮度端點值得到的亮度條件的情況下，確定所述色調映射曲線的調整點包括(0,0),(targetfinal,min(0.18,targetideal)),(histh,levelh),(1,1)；

15、在所述光照?qǐng)鼍澳Ｊ綖榈诙庹請鼍澳Ｊ降那闆r下，確定所述色調映射曲線的調整點包括(0,0),(histl,levell),(0.5*targetfinal,max(0.10,0.5*targetfinal)),(targetfinal,max(targetfinal,0.18)),(1.5*targetfinal,max(1.5*

16、targetfinal,0.28)),(histh,levelh),(1,1)；其中max為求最大值；

17、所述第一光照?qǐng)鼍澳Ｊ綄?duì)應的光照亮度大于所述第二光照?qǐng)鼍澳Ｊ綄?duì)應的光照亮度。

18、第二方面，本技術還提供一種曝光方法，所述方法包括：

19、獲取待處理圖像各子區塊的亮度值，并基于各所述子區塊的亮度值，計算所述待處理圖像對應的加權圖像平均亮度；

20、基于各所述子區塊的亮度值以及曝光參數得到基礎亮度值；

21、基于各所述子區塊的亮度值確定光照?qǐng)鼍埃?/p>

22、基于所述基礎亮度值、所述加權圖像平均亮度以及所述光照?qǐng)鼍埃玫絽⒖剂炼戎担⒒谒鰠⒖剂炼戎档玫侥繕?biāo)亮度值；

23、基于所述加權圖像平均亮度以及所述目標亮度值，得到相機增益調整值；

24、基于所述相機增益調整值進行曝光。

25、在其中一個實施例中，所述基于各所述子區塊的亮度值以及曝光參數得到基礎亮度值，包括：

26、基于各所述子區塊的亮度值計算全局平均亮度；

27、基于所述全局平均亮度以及相機的曝光參數得到場景照度；

28、確定與所述場景照度對應的基礎亮度值。

29、在其中一個實施例中，所述基于各所述子區塊的亮度值確定光照?qǐng)鼍埃ǎ?/p>

30、按照預設劃分方式將所述待處理圖像劃分為各初始區域，并基于所述子區塊的亮度值計算得到各所述初始區域的亮度均值；

31、對各所述初始區域進行分組得到前景區域和背景區域，并基于各所述初始區域的亮度均值，得到所述前景區域和所述背景區域的第一均值差；

32、從所述背景區域包括的各初始區域中選取目標區域，并計算所述目標區域與所述全局平均亮度的第二均值差；

33、基于所述第一均值差和所述第二均值差得到場景參數值；

34、在所述場景參數值小于或等于目標值的情況下，確定所述光照?qǐng)鼍盀橛鈭?chǎng)景，在所述場景參數值大于所述目標值的情況下，確定所述光照?qǐng)鼍盀楸彻鈭?chǎng)景。

35、在其中一個實施例中，在其中一個實施例中，所述基于所述基礎亮度值以及所述光照?qǐng)鼍埃玫絽⒖剂炼戎担⒒谒黾訖?quán)圖像平均亮度以及所述參考亮度值得到目標亮度值，包括：

36、獲取所述待處理圖像對應的全局直方圖統計信息，并基于所述全局直方圖統計信息確定累積直方圖；

37、基于所述累積直方圖確定各預設范圍像素對應的各平均亮度值；

38、基于所述場景參數值得到第一調整系數，基于各預設范圍像素對應的各平均亮度值以及所述全局平均亮度得到第二調整系數，基于第一目標預設范圍像素對應的平均亮度值以及所述全局平均亮度得到第三調整系數；

39、在所述光照?qǐng)鼍盀橛鈭?chǎng)景的情況下，基于所述第一調整系數、所述第二調整系數以及所述基礎亮度值得到參考亮度值；

40、在所述光照?qǐng)鼍盀楸彻鈭?chǎng)景的情況下，基于所述第一調整系數、所述第三調整系數以及所述基礎亮度值得到參考亮度值；

41、基于所述參考亮度值、所述加權圖像平均亮度以及第二目標預設范圍像素對應的平均亮度值，得到目標亮度值。

42、在其中一個實施例中，所述基于所述參考亮度值、所述加權圖像平均亮度以及第二目標預設范圍像素對應的平均亮度值，得到目標亮度值，包括：

43、基于第二目標預設范圍像素對應的平均亮度值得到像素?cái)?shù)量限制條件；

44、基于所述像素?cái)?shù)量限制條件、所述加權圖像平均亮度以及所述參考亮度值，得到目標亮度值。

45、在其中一個實施例中，所述基于所述加權圖像平均亮度以及所述目標亮度值，得到相機增益調整值，包括：

46、將所述目標亮度值與所述加權圖像平均亮度的比值，作為相機增益調整值。

47、第三方面，本技術還提供一種色調映射曲線調整裝置，所述裝置包括：

48、亮度范圍確定模塊，用于基于待處理圖像對應的累積直方圖確定亮度范圍，所述亮度范圍包括第一亮度端點值和第二亮度端點值；

49、目標亮度值確定模塊，用于獲取所述待處理圖像曝光過程中的參考亮度值以及基于直方圖限制條件對所述參考亮度值進行調整得到的目標亮度值；

50、調整點確定模塊，用于基于所述參考亮度值、所述目標亮度值、所述第一亮度端點值和所述第二亮度端點值，確定色調映射曲線的調整點，其中所述調整點包括將目標亮度值向參考亮度值移動的點位；

51、調整模塊，用于基于所述調整點調整所述色調映射曲線。

52、第四方面，本技術還提供一種曝光裝置，所述裝置包括：

53、加權圖像平均亮度確定模塊，用于獲取待處理圖像各子區塊的亮度值，并基于各所述子區塊的亮度值，計算所述待處理圖像對應的加權圖像平均亮度；

54、基礎亮度值確定模塊，用于基于各所述子區塊的亮度值以及曝光參數得到基礎亮度值；

55、光照?qǐng)鼍按_定模塊，用于基于各所述子區塊的亮度值確定光照?qǐng)鼍埃?/p>

56、目標亮度值生成模塊，用于基于所述基礎亮度值以及所述光照?qǐng)鼍埃玫絽⒖剂炼戎担⒒谒黾訖?quán)圖像平均亮度以及所述參考亮度值得到目標亮度值；

57、相機增益調整值確定模塊，用于基于所述加權圖像平均亮度以及所述目標亮度值，得到相機增益調整值；

58、曝光模塊，用于基于所述相機增益調整值進行曝光。

59、第五方面，本技術還提供一種計算機設備，包括存儲器和處理器，所述存儲器存儲有計算機程序，所述處理器執行所述計算機程序時實現上述的任意一個實施例中的方法的步驟。

60、第六方面，本技術還提供一種計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現上述的任意一個實施例中的方法的步驟。

61、第七方面，本技術還提供一種計算機程序產品，包括計算機程序，所述計算機程序被處理器執行時實現上述的任意一個實施例中的方法的步驟。

62、上述色調映射曲線調整方法、曝光方法、裝置、計算機設備、計算機可讀存儲介質和計算機程序產品，先確定亮度范圍，且獲取所述待處理圖像曝光過程中的參考亮度值以及基于直方圖限制條件對所述參考亮度值進行調整得到的目標亮度值，這樣基于自動曝光過程中的參考亮度值以及目標亮度值以及第一亮度端點值和所述第二亮度端點值，確定色調映射曲線的調整點，可以將自動曝光的信息引入到色調映射曲線，提高色調映射曲線調整。
