本發明屬于數據采集器，具體涉及一種手持式移動數據無線采集器。

背景技術：

1、無線數據采集器可以大體分為兩個部分：采集部分，諸如plc、采集卡、模數轉換器等都可以做為采集部分。而其核心部分是無線傳輸部分，有電臺、z?igbee、2g、3g、wifi等形式。工業中應用最廣泛的是2g傳輸形式。

2、手持式數據無線采集設備在使用時，可能存在用戶未能握緊采集器，采集器從手中滑落的情況，現有采集器一般不具備對掃描頭在跌落時進行防護的功能，當采集器滑落后，掃描頭可能因與地面硬性碰撞而損壞，嚴重影響采集器的使用壽命。

技術實現思路

1、本發明的目的就在于為了解決上述問題而提供一種結構簡單，設計合理的一種手持式移動數據無線采集器。

2、本發明通過以下技術方案來實現上述目的：

3、一種手持式移動數據無線采集器，包括一端下表面固定連接有握柄的殼體，所述殼體遠離所述握柄的一端安裝有掃描頭，所述殼體內還安裝有與所述掃描頭電性連接的可編程序控制器和用于對所述可編程序控制器進行供電的內置電源，所述殼體中間段外表面固定套設有屏蔽套，所述屏蔽套內安裝有電磁鐵，所述握柄上安裝有用于控制所述電磁鐵與所述內置電源電性連接的第一控制按鈕，所述屏蔽套靠近所述掃描頭的一側固定連接有兩組對稱設置的滑套，所述滑套內滑動連接有動鐵芯，所述動鐵芯中間段固定套設有導向環，所述導向環右側的所述動鐵芯上套設有彈簧，所述彈簧其中一端與所述導向環固定，所述彈簧另一端與所述滑套內壁固定，所述動鐵芯位于所述滑套外部的一端上固定連接有緩沖套，所述緩沖套套設于所述殼體上并可沿所述殼體長度方向滑移。

4、作為本發明的進一步優化方案，所述握柄上方的所述殼體外壁上固定安裝有與所述可編程序控制器電性連接的顯示屏，所述殼體遠離所述掃描頭的一端設置有與所述內置電源電性連接的充電接口。

5、作為本發明的進一步優化方案，所述握柄安裝有所述第一控制按鈕的一側下方還安裝有用于控制所述可編程序控制器與所述內置電源電性連接的第二控制按鈕。

6、作為本發明的進一步優化方案，所述屏蔽套為三維蜂窩網狀結構的石墨烯材料制成，且所述屏蔽套內部設置有用于容納所述電磁鐵的空腔。

7、作為本發明的進一步優化方案，所述彈簧呈伸展狀態時，所述緩沖套自由端位于所述掃描頭左側，所述電磁鐵通電后對所述動鐵芯位于所述滑套內腔中一端的磁吸作用力大于所述彈簧的彈力，且所述彈簧的最大壓縮長度大于所述掃描頭凸出于所述殼體外部的長度。

8、作為本發明的進一步優化方案，所述緩沖套靠近所述屏蔽套的一端外壁上固定連接有兩組對稱設置的耳板，所述動鐵芯位于所述滑套外部的一端通過對應設置的所述耳板與所述緩沖套固定。

9、作為本發明的進一步優化方案，所述緩沖套遠離所述屏蔽套的一端外側壁上固定連接有兩個對稱設置的連接板，兩個所述連接板之間轉動連接有轉軸，所述轉軸中間段上固定套設有連接座，所述連接座上安裝有用于對所述緩沖套外端進行密封的蓋板，所述連接座兩側的所述轉軸上均套設有扭簧，所述扭簧其中一端與所述連接板固定，所述扭簧另一端與所述連接座固定。

10、作為本發明的進一步優化方案，所述蓋板內側壁上固定連接有與所述掃描頭對位設置的緩沖墊。

11、本發明的有益效果在于：當整體裝置不慎從用戶手中滑脫時，第一控制按鈕失去手部按壓作用斷開電磁鐵與內置電源的電性連接，此時呈壓縮狀態的彈簧能夠推動動鐵芯和緩沖套反向滑移至掃描頭左側，同時蓋板失去掃描頭的支撐，在扭簧的推動作用下反向翻轉蓋合于緩沖套自由端上，配合蓋板內側壁上設置的緩沖墊對掃描頭進行保護，盡量避免掃描頭在墜落時直接與地面硬性碰撞損壞的問題。

技術特征：

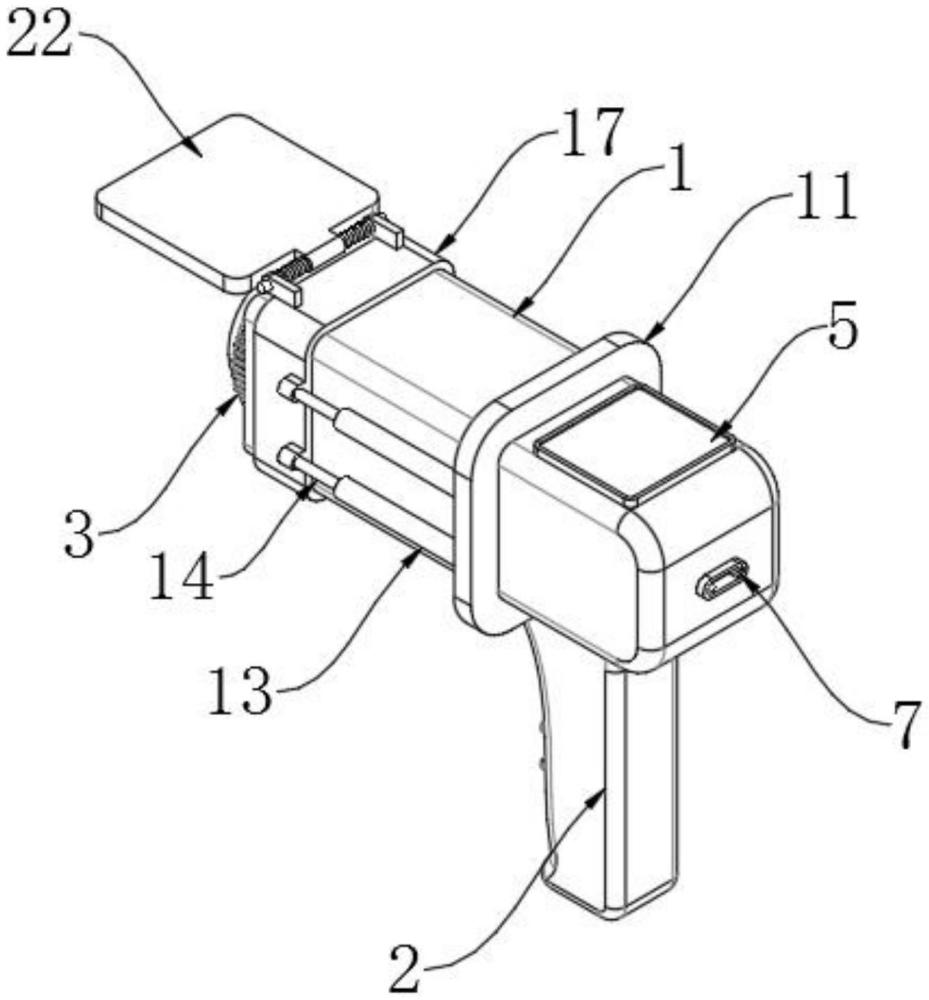

1.一種手持式移動數據無線采集器，包括一端下表面固定連接有握柄(2)的殼體(1)，所述殼體(1)遠離所述握柄(2)的一端安裝有掃描頭(3)，所述殼體(1)內還安裝有與所述掃描頭(3)電性連接的可編程序控制器(4)和用于對所述可編程序控制器(4)進行供電的內置電源(6)，其特征在于：所述殼體(1)中間段外表面固定套設有屏蔽套(11)，所述屏蔽套(11)內安裝有電磁鐵(12)，所述握柄(2)上安裝有用于控制所述電磁鐵(12)與所述內置電源(6)電性連接的第一控制按鈕(8)，所述屏蔽套(11)靠近所述掃描頭(3)的一側固定連接有兩組對稱設置的滑套(13)，所述滑套(13)內滑動連接有動鐵芯(14)，所述動鐵芯(14)中間段固定套設有導向環(15)，所述導向環(15)右側的所述動鐵芯(14)上套設有彈簧(16)，所述彈簧(16)其中一端與所述導向環(15)固定，所述彈簧(16)另一端與所述滑套(13)內壁固定，所述動鐵芯(14)位于所述滑套(13)外部的一端上固定連接有緩沖套(17)，所述緩沖套(17)套設于所述殼體(1)上并可沿所述殼體(1)長度方向滑移。

2.根據權利要求1所述的一種手持式移動數據無線采集器，其特征在于：所述握柄(2)上方的所述殼體(1)外壁上固定安裝有與所述可編程序控制器(4)電性連接的顯示屏(5)，所述殼體(1)遠離所述掃描頭(3)的一端設置有與所述內置電源(6)電性連接的充電接口(7)。

3.根據權利要求1所述的一種手持式移動數據無線采集器，其特征在于：所述握柄(2)安裝有所述第一控制按鈕(8)的一側下方還安裝有用于控制所述可編程序控制器(4)與所述內置電源(6)電性連接的第二控制按鈕(9)。

4.根據權利要求1所述的一種手持式移動數據無線采集器，其特征在于：所述屏蔽套(11)為三維蜂窩網狀結構的石墨烯材料制成，且所述屏蔽套(11)內部設置有用于容納所述電磁鐵(12)的空腔。

5.根據權利要求1所述的一種手持式移動數據無線采集器，其特征在于：所述彈簧(16)呈伸展狀態時，所述緩沖套(17)自由端位于所述掃描頭(3)左側，所述電磁鐵(12)通電后對所述動鐵芯(14)位于所述滑套(13)內腔中一端的磁吸作用力大于所述彈簧(16)的彈力，且所述彈簧(16)的最大壓縮長度大于所述掃描頭(3)凸出于所述殼體(1)外部的長度。

6.根據權利要求1所述的一種手持式移動數據無線采集器，其特征在于：所述緩沖套(17)靠近所述屏蔽套(11)的一端外壁上固定連接有兩組對稱設置的耳板(18)，所述動鐵芯(14)位于所述滑套(13)外部的一端通過對應設置的所述耳板(18)與所述緩沖套(17)固定。

7.根據權利要求1所述的一種手持式移動數據無線采集器，其特征在于：所述緩沖套(17)遠離所述屏蔽套(11)的一端外側壁上固定連接有兩個對稱設置的連接板(19)，兩個所述連接板(19)之間轉動連接有轉軸(20)，所述轉軸(20)中間段上固定套設有連接座(21)，所述連接座(21)上安裝有用于對所述緩沖套(17)外端進行密封的蓋板(22)，所述連接座(21)兩側的所述轉軸(20)上均套設有扭簧(23)，所述扭簧(23)其中一端與所述連接板(19)固定，所述扭簧(23)另一端與所述連接座(21)固定。

8.根據權利要求7所述的一種手持式移動數據無線采集器，其特征在于：所述蓋板(22)內側壁上固定連接有與所述掃描頭(3)對位設置的緩沖墊(24)。

技術總結
本發明涉及一種手持式移動數據無線采集器，該一種手持式移動數據無線采集器，包括一端下表面固定連接有握柄的殼體，所述殼體遠離所述握柄的一端安裝有掃描頭，所述殼體內還安裝有與所述掃描頭電性連接的可編程序控制器和用于對所述可編程序控制器進行供電的內置電源；當整體裝置不慎從用戶手中滑脫時，第一控制按鈕失去手部按壓作用斷開電磁鐵與內置電源的電性連接，此時呈壓縮狀態的彈簧能夠推動動鐵芯和緩沖套反向滑移至掃描頭左側，同時蓋板失去掃描頭的支撐，在扭簧的推動作用下反向翻轉蓋合于緩沖套自由端上，配合蓋板內側壁上設置的緩沖墊對掃描頭進行保護，盡量避免掃描頭在墜落時直接與地面硬性碰撞損壞的問題。

技術研發人員：汪勁峰,何文輝,郭曉雅,趙松
受保護的技術使用者：安徽蘭捷柯信息技術有限公司
技術研發日：
技術公布日：2025/4/28
