本技術屬于吊裝機構，特別是涉及一種空調外機維修的吊裝機構。

背景技術：

1、空調外機是空調系統中的一個組成部分，通常安裝在室外，用于排放熱量，空調外機的主要功能是將室內的熱量通過壓縮循環系統傳遞至室外，從而實現室內空調的制冷效果。空調外機吊裝是指將空調的外機安裝到建筑物的墻壁、屋頂或其他適當位置的過程。空調外機吊裝過程大多數由工作人員通過繩索的方式對空調外機加以固定后進行吊裝任務，繩索吊裝空調外機會出現滑脫的情況，導致空調外機從高空摔落。

2、對比公告號為cn219620660u的中國專利，公開了一種用于空調外機維修的安全拆卸吊裝機構，包括機構主體，所述機構主體外側設置有第一橫桿，所述第一橫桿一端設置有第一限位槽，所述第一限位槽內部設置有壓力彈簧，所述壓力彈簧內側設置有連接桿，所述連接桿一端貫穿第一限位槽內壁設置有固定爪，所述固定爪內表面設置有防護墊，所述防護墊外側設置有拉手，所述防護墊內側設置有空調外機主體，所述固定爪一端設置有第二限位槽，所述第二限位槽內側設置有第二橫桿，所述第二限位槽底端設置有連接座，所述連接座內表面設置有緩沖彈簧，所述緩沖彈簧一側設置有連接阻尼，所述連接阻尼底端設置有底座，所述底座底端設置有防滑墊。

3、但上述專利在空調外機吊裝完成后，難以將空調外機取出，十分不便；在空調外機吊裝過程中，空調外機易與墻體發生碰撞，導致空調外機損壞，因此要設計一種新的設備。

技術實現思路

1、本實用新型的目的在于提供一種空調外機維修的吊裝機構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種空調外機維修的吊裝機構，包括用于支撐固定的機箱組件，還包括所述機箱組件內對稱安裝的用于兩側彈性緊固空調外機的夾緊組件，所述機箱組件下方對稱安裝有用于從空調外機底部兩側插入夾緊提起的放置組件；所述夾緊組件包括固定板，所述固定板一端設置有伸縮桿，所述伸縮桿上設置有回壓板，所述伸縮桿圓周安裝有彈簧，所述回壓板上設置有接頭；所述放置組件包括連接架，所述連接架底面安裝有滑塊，所述滑塊底面設置有兩個夾緊架，所述夾緊架一側設置有把手，所述夾緊架底部遠離所述把手一側安裝有承托板，所述承托板上設置有防滑墊，所述把手下方設置有延伸架，所述延伸架兩端分別設置有萬向輪。

4、進一步地：所述機箱組件包括箱體，所述箱體頂面對稱安裝有兩組支撐板，每組所述支撐板之間安裝有定滑輪，所述箱體底面對稱安裝有連接板，每個所述連接板底面均設置有兩個支撐塊，對稱設置的兩個所述支撐塊之間安裝有滑桿。

5、進一步地：所述支撐塊和所述連接板螺栓連接在一起。

6、進一步地：所述回壓板為圓形，直徑10厘米，所述伸縮桿行程為20厘米。

7、進一步地：所述滑桿采用q235a鋼材料。

8、進一步地：所述把手和所述夾緊架焊接在一起。

9、與現有技術相比，本實用新型的有益效果是：

10、1、通過從空調外機兩側插入提起的設置，保證了空調外機吊裝完成后，空調外機取出的便利性；

11、2、通過沿墻體定距滾動的設置，避免了空調外機在吊裝過程中造成損壞；

12、3、通過彈性夾緊空調外機的設置，提高了空調外機吊裝過程的穩定性。

技術特征：

1.一種空調外機維修的吊裝機構，包括用于支撐固定的機箱組件，其特征在于：還包括所述機箱組件內對稱安裝的用于兩側彈性緊固空調外機的夾緊組件，所述機箱組件下方對稱安裝有用于從空調外機底部兩側插入夾緊提起的放置組件；

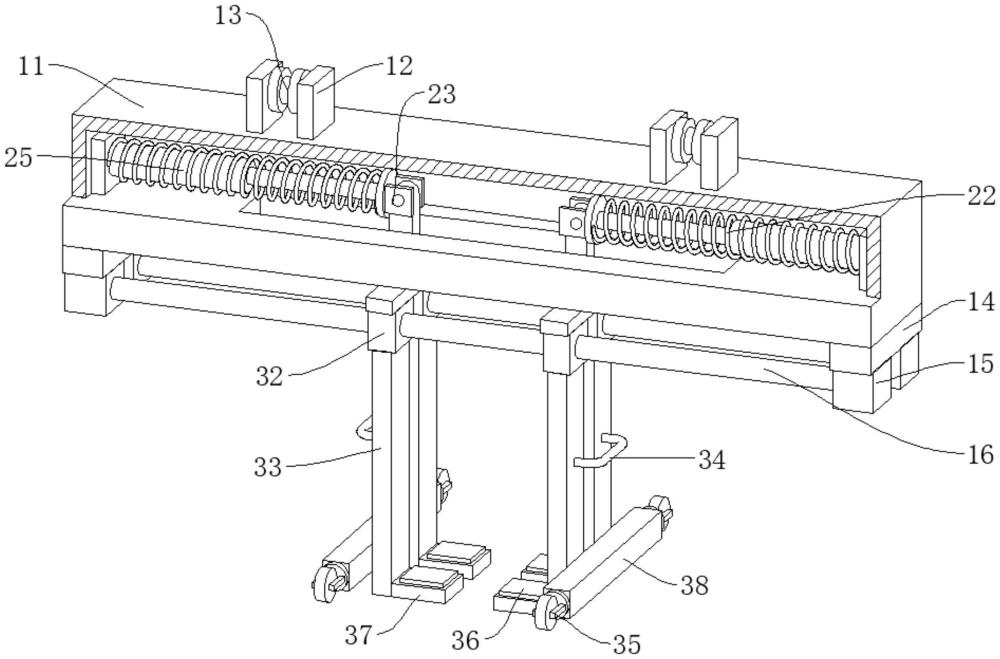

2.根據權利要求1所述的一種空調外機維修的吊裝機構，其特征在于：所述機箱組件包括箱體(11)，所述箱體(11)頂面對稱安裝有兩組支撐板(12)，每組所述支撐板(12)之間安裝有定滑輪(13)，所述箱體(11)底面對稱安裝有連接板(14)，每個所述連接板(14)底面均設置有兩個支撐塊(15)，對稱設置的兩個所述支撐塊(15)之間安裝有滑桿(16)。

3.根據權利要求2所述的一種空調外機維修的吊裝機構，其特征在于：所述支撐塊(15)和所述連接板(14)螺栓連接在一起。

4.根據權利要求1所述的一種空調外機維修的吊裝機構，其特征在于：所述回壓板(24)為圓形，直徑10厘米，所述伸縮桿(25)行程為20厘米。

5.根據權利要求2所述的一種空調外機維修的吊裝機構，其特征在于：所述滑桿(16)采用q235a鋼材料。

6.根據權利要求1所述的一種空調外機維修的吊裝機構，其特征在于：所述把手(34)和所述夾緊架(33)焊接在一起。

技術總結
本技術屬于吊裝機構技術領域，公開了一種空調外機維修的吊裝機構，包括用于支撐固定的機箱組件，還包括所述機箱組件內對稱安裝的用于兩側彈性緊固空調外機的夾緊組件，所述機箱組件下方對稱安裝有用于從空調外機底部兩側插入夾緊提起的放置組件；所述夾緊組件包括固定板，所述固定板一端設置有伸縮桿，所述伸縮桿上設置有回壓板，所述伸縮桿圓周安裝有彈簧。本技術所述的一種空調外機維修的吊裝機構，通過從空調外機兩側插入提起的設置，保證了空調外機吊裝完成后，空調外機取出的便利性；通過沿墻體定距滾動的設置，避免了空調外機在吊裝過程中造成損壞；通過彈性夾緊空調外機的設置，提高了空調外機吊裝過程的穩定性。

技術研發人員：梁雯,胡云亮,袁曉燕
受保護的技術使用者：河南協濟貿易有限公司
技術研發日：20240703
技術公布日：2025/4/28
