本技術涉及紡織設備，特別是涉及一種粗紗機用清絨機構。

背景技術：

1、在紡織行業中，粗紗機是一種把纖維條制成粗紗的紡紗機器，是通過牽伸和加捻，將粗紗卷繞成一定的卷裝紗的，粗紗機在進行加工的過程中，會使得紗線快速運動，而紗線表面殘余的絨毛和碎屑則會在高速旋轉的作用力下飛揚到空氣中，需要對其進行清理。

2、例如公告號為cn219861756u的專利文獻，公開了一種粗紗機用清絨裝置，通過設置電推桿和推料板，自然狀態下推料板位于收集箱的內部遠離排料口的一側，在進行排料時，電推桿做伸縮運動推動推料板在收集箱的內部下方向排料口運動，能夠將內部收集的棉絮推到排料口處，從而便于工作人員將棉絮清理出來。然而棉絮在收集箱內為蓬松狀態，當棉絮從排料口排出時，由于棉絮較輕，工作人員不便于對蓬松的棉絮進行快速收集，而且棉絮有可能再次飛散到空中，導致棉絮的收集工作較為麻煩。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種粗紗機用清絨機構。

2、本實用新型通過以下技術方案來實現上述目的：

3、一種粗紗機用清絨機構，包括箱體，箱體一側固定連接有抽氣管，抽氣管另一端連接有氣泵，箱體內部固定連接有濾網，濾網呈半圓筒型，箱體一側固定連接有電機，電機的輸出軸固定連接有轉軸，轉軸轉動連接在箱體內，轉軸上固定連接有螺旋葉片，螺旋葉片與濾網內壁相貼，箱體遠離抽氣管的一側開設有呈弧形的出料口，箱體上設置有噴水機構，噴水機構的出水端位于抽氣管上方，箱體內部且靠近抽氣管的一側固定連接有擋板，擋板遠離抽氣管的一側設置有沖洗機構，沖洗機構位于螺旋葉片上方。

4、優選的，噴水機構包括水箱，水箱固定在箱體頂部，水箱一側安裝有供水泵，供水泵的出水端連接有水管，水管的出水端固定連接有第一噴管，第一噴管位于抽氣管上方。

5、優選的，擋板朝向遠離抽氣管的方向傾斜。

6、優選的，第一噴管的噴水端朝向擋板傾斜。

7、優選的，沖洗機構包括平行設置的往復絲桿和導向桿，往復絲桿上螺紋連接有活動塊，活動塊與導向桿滑動連接，活動塊底部固定有第二噴管，第二噴管一端連接有軟管，軟管與水管連通，導向桿固定在擋板和箱體內壁之間，往復絲桿轉動連接在擋板和箱體內壁之間，往復絲桿和轉軸之間通過皮帶輪組件進行傳動。

8、優選的，箱體內部固定連接有傾斜設置的導流板，導流板位于濾網下方，導流板的底端一側設置有集水盒，集水盒連接有回流管，回流管另一端連接有回水泵，回水泵的出水端與水箱連通。

9、有益效果在于：通過設置噴水機構，當棉絮被吸入箱體內時，棉絮被打濕并落到濾網上，避免棉絮在箱體內散亂，通過螺旋葉片的轉動能夠將濕潤的棉絮向出料口方向推動，并且螺旋葉片的轉動能夠避免濾網堵塞，當棉絮被推到出料口時，棉絮又會受到螺旋葉片的擠壓，從而能夠減小棉絮的體積，最終棉絮從出料口排出并落到收集箱內，如此能夠提高棉絮的單次收集量，并且避免棉絮再次飛散到空中，收集更加方便。

10、本實用新型的附加技術特征及其優點將在下面的描述內容中闡述地更加明顯，或通過本實用新型的具體實踐可以了解到。

技術特征：

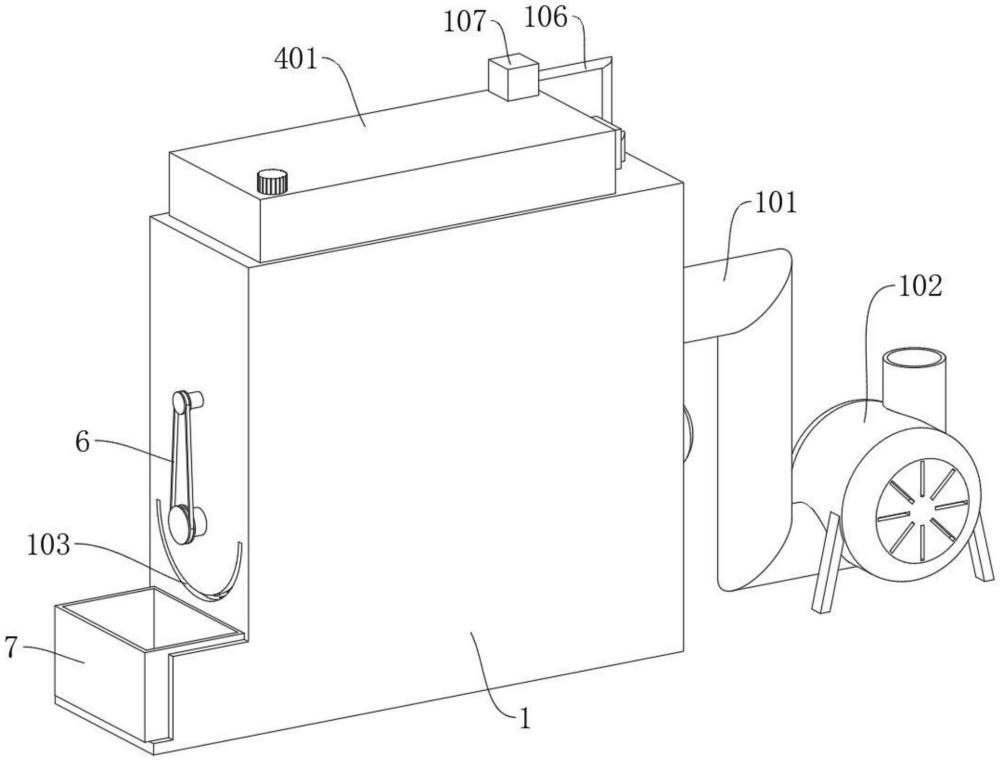

1.一種粗紗機用清絨機構，包括箱體(1)，所述箱體(1)一側固定連接有抽氣管(101)，所述抽氣管(101)另一端連接有氣泵(102)，其特征在于：所述箱體(1)內部固定連接有濾網(2)，所述濾網(2)呈半圓筒型，所述箱體(1)一側固定連接有電機(201)，電機(201)的輸出軸固定連接有轉軸(202)，所述轉軸(202)轉動連接在所述箱體(1)內，所述轉軸(202)上固定連接有螺旋葉片(203)，所述螺旋葉片(203)與所述濾網(2)內壁相貼，所述箱體(1)遠離所述抽氣管(101)的一側開設有呈弧形的出料口(103)，所述箱體(1)上設置有噴水機構，所述噴水機構的出水端位于所述抽氣管(101)上方，所述箱體(1)內部且靠近所述抽氣管(101)的一側固定連接有擋板(3)，所述擋板(3)遠離所述抽氣管(101)的一側設置有沖洗機構，所述沖洗機構位于所述螺旋葉片(203)上方。

2.根據權利要求1所述的一種粗紗機用清絨機構，其特征在于：所述噴水機構包括水箱(401)，所述水箱(401)固定在所述箱體(1)頂部，所述水箱(401)一側安裝有供水泵(402)，所述供水泵(402)的出水端連接有水管(403)，所述水管(403)的出水端固定連接有第一噴管(404)，所述第一噴管(404)位于所述抽氣管(101)上方。

3.根據權利要求2所述的一種粗紗機用清絨機構，其特征在于：所述擋板(3)朝向遠離所述抽氣管(101)的方向傾斜。

4.根據權利要求3所述的一種粗紗機用清絨機構，其特征在于：所述第一噴管(404)的噴水端朝向所述擋板(3)傾斜。

5.根據權利要求2所述的一種粗紗機用清絨機構，其特征在于：所述沖洗機構包括平行設置的往復絲桿(501)和導向桿(502)，所述往復絲桿(501)上螺紋連接有活動塊(503)，所述活動塊(503)與所述導向桿(502)滑動連接，所述活動塊(503)底部固定有第二噴管(504)，所述第二噴管(504)一端連接有軟管(505)，所述軟管(505)與所述水管(403)連通，所述導向桿(502)固定在所述擋板(3)和所述箱體(1)內壁之間，所述往復絲桿(501)轉動連接在所述擋板(3)和所述箱體(1)內壁之間，所述往復絲桿(501)和所述轉軸(202)之間通過皮帶輪組件(6)進行傳動。

6.根據權利要求2所述的一種粗紗機用清絨機構，其特征在于：所述箱體(1)內部固定連接有傾斜設置的導流板(104)，所述導流板(104)位于所述濾網(2)下方，所述導流板(104)的底端一側設置有集水盒(105)，所述集水盒(105)連接有回流管(106)，所述回流管(106)另一端連接有回水泵(107)，所述回水泵(107)的出水端與所述水箱(401)連通。

技術總結
本技術公開了一種粗紗機用清絨機構，涉及紡織設備技術領域，包括箱體，箱體一側固定連接有抽氣管，抽氣管另一端連接有氣泵，箱體內部固定連接有濾網，濾網呈半圓筒型。通過設置噴水機構，當棉絮被吸入箱體內時，棉絮被打濕并落到濾網上，避免棉絮在箱體內散亂，通過螺旋葉片的轉動能夠將濕潤的棉絮向出料口方向推動，并且螺旋葉片的轉動能夠避免濾網堵塞，當棉絮被推到出料口時，棉絮又會受到螺旋葉片的擠壓，從而能夠減小棉絮的體積，最終棉絮從出料口排出并落到收集箱內，如此能夠提高棉絮的單次收集量，并且避免棉絮再次飛散到空中，收集更加方便。

技術研發人員：董洪明,趙潔
受保護的技術使用者：天津華凱嘉誠科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
