本發明涉及車輛網絡管理，具體涉及一種車輛休眠異常處理方法、裝置、設備、介質及程序產品。

背景技術：

1、隨著車輛電子技術的發展，汽車開放系統架構(automotive?open?systemarchitecture，autosar)在車輛行業的應用日益廣泛。例如，可以通過autosar對車輛通信總線的通信網絡進行管理；其中，基于autosar進行網絡管理的控制器可以喚醒車輛網絡來實現特定功能，然后再自行進入預休眠狀態，最后通過控制通信總線的網絡管理報文的停發來協同休眠。但是車輛被喚醒執行完特定功能后，存在控制器無法進入休眠狀態的情況，導致車輛網絡一直處于喚醒狀態而無法協同休眠，從而造成車輛饋電。

2、目前，在車輛的控制器出現休眠異常問題時，通常先根據車輛通信總線中的網絡管理報文來確定休眠異常的控制器，然后采用對休眠異常的控制器進行斷電再重新上電的方式，來解決控制器的休眠異常問題。但通過上述方式處理車輛休眠異常問題，存在一定數據丟失的風險。

技術實現思路

1、本發明的目的在于提供一種車輛休眠異常處理方法、裝置、設備、介質及程序產品，以解決通過目前方式處理車輛休眠異常問題，存在的一定數據丟失的風險問題。

2、為了實現上述目的，本發明采用的技術方案如下：

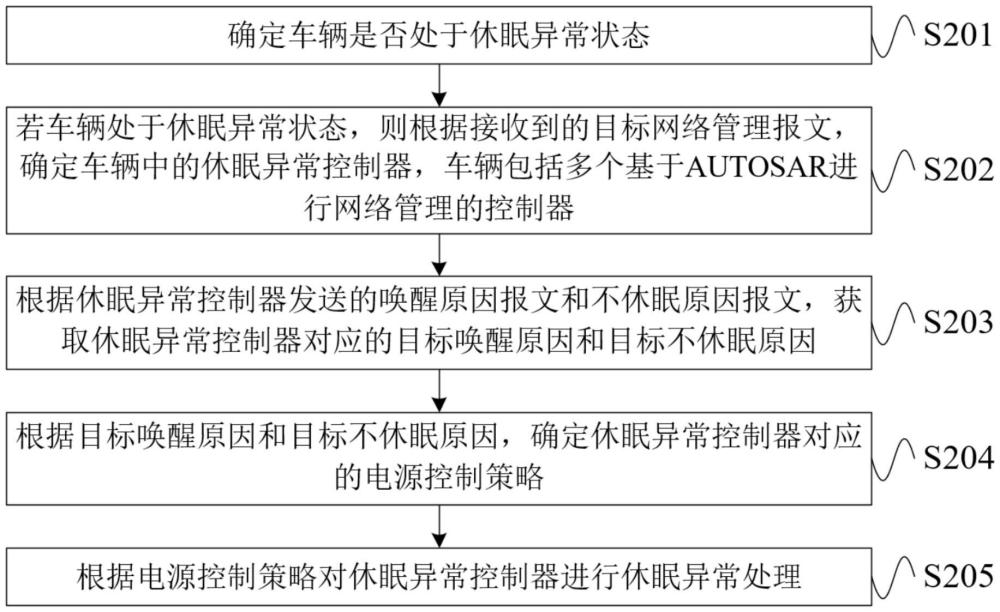

3、一種車輛休眠異常處理方法，包括：確定車輛是否處于休眠異常狀態；若車輛處于休眠異常狀態，則根據接收到的目標網絡管理報文，確定車輛中的休眠異常控制器，車輛包括多個基于autosar進行網絡管理的控制器；根據休眠異常控制器發送的喚醒原因報文和不休眠原因報文，獲取休眠異常控制器對應的目標喚醒原因和目標不休眠原因；根據目標喚醒原因和目標不休眠原因，確定休眠異常控制器對應的電源控制策略；根據電源控制策略對休眠異常控制器進行休眠異常處理。

4、根據上述技術手段，從導致休眠異常控制器發送目標網絡管理報文的原因入手，將目標喚醒原因和目標不休眠原因進行組合分析，而不僅僅將網絡管理報文作為判斷條件來直接復位休眠異常控制器，能夠更加準確地判斷休眠異常控制器的異常狀態，根據不同的異常狀態采用相應的電源控制策略對休眠異常控制器進行處理，從而大大降低數據丟失的風險，在實現由車輛本身快速處理休眠異常問題的基礎上，能夠有效降低車輛饋電的風險。

5、進一步，根據目標喚醒原因和目標不休眠原因，確定休眠異常控制器對應的電源控制策略，包括：根據目標喚醒原因有效且目標不休眠原因有效，或目標喚醒原因無效且目標不休眠原因有效，確定休眠異常控制器對應的電源控制策略。

6、進一步，根據電源控制策略對休眠異常控制器進行休眠異常處理，包括：根據目標不休眠原因，確定目標不休眠原因是否可以忽略；若是，則根據目標網絡管理報文，確定休眠異常控制器對應的第一電源管腳，并控制第一電源管腳進行斷電后再重新上電，以復位休眠異常控制器；若否，則記錄目標不休眠原因?qū)?yīng)的目標診斷故障碼。

7、進一步，不休眠原因包括電源模式為未關閉模式、檢測到其他控制器在發送網絡管理報文和自身原因，根據目標不休眠原因，確定目標不休眠原因是否可以忽略，包括：若目標不休眠原因?yàn)樽陨碓颍瑒t確定目標不休眠原因不可以忽略；若目標不休眠原因?yàn)殡娫茨Ｊ綖槲搓P(guān)閉模式，或檢測到其他控制器在發送網絡管理報文，則確定目標不休眠原因可以忽略。

8、進一步，根據目標喚醒原因和目標不休眠原因，確定休眠異常控制器對應的電源控制策略，包括：根據目標喚醒原因有效且目標不休眠原因無效，或目標喚醒原因無效且目標不休眠原因無效，確定休眠異常控制器對應的電源控制策略。

9、進一步，根據電源控制策略對休眠異常控制器進行休眠異常處理，包括：確定第一電源管腳是否允許斷電；若是，則控制第一電源管腳斷電，以使第一電源管腳對應的控制器進入休眠狀態；若否，則控制第一電源管腳進行斷電后再重新上電，以復位第一電源管腳對應的控制器。

10、進一步，確定第一電源管腳是否允許斷電，包括：若第一電源管腳對應的控制器中存在未休眠控制器，則確定第一電源管腳不允許斷電；若第一電源管腳對應的控制器中不存在未休眠控制器，則確定第一電源管腳允許斷電。

11、進一步，該車輛休眠異常處理方法還包括：根據未接收到的網絡管理報文，確定車輛中的已休眠控制器和/或可休眠控制器；根據已休眠控制器和/或可休眠控制器分別對應的網絡管理報文，確定已休眠控制器和/或可休眠控制器分別對應的第二電源管腳；確定第二電源管腳是否允許斷電；若是，則控制第二電源管腳斷電，以使第二電源管腳對應的控制器進入休眠狀態；若否，則控制第二電源管腳進行斷電后再重新上電，以復位第二電源管腳對應的控制器。

12、進一步，確定第二電源管腳是否允許斷電，包括：若第二電源管腳對應的控制器中存在未休眠控制器，則確定第二電源管腳不允許斷電；若第二電源管腳對應的控制器中不存在未休眠控制器，則確定第二電源管腳允許斷電。

13、進一步，確定車輛是否處于休眠異常狀態，包括：若車輛滿足預設判斷條件，且在滿足預設判斷條件達到預設時長后檢測到目標網絡管理報文，則確定車輛處于休眠異常狀態，預設判斷條件包括車輛的電源模式為關閉模式、車輛不處于高壓狀態、車輛不處于空中下載ota模式、車輛擋位為停車p擋、車輛車速為0且車速有效性為有效、車輛處于設防狀態以及車輛不處于遠控功能喚醒狀態；若車輛不滿足預設判斷條件，或在滿足預設判斷條件達到預設時長后未檢測到目標網絡管理報文，則確定車輛未處于休眠異常狀態。

14、一種車輛休眠異常處理裝置，包括：第一確定模塊，用于確定車輛是否處于休眠異常狀態；第二確定模塊，用于若車輛處于休眠異常狀態，則根據接收到的目標網絡管理報文，確定車輛中的休眠異常控制器，車輛包括多個基于autosar進行網絡管理的控制器；獲取模塊，用于根據休眠異常控制器發送的喚醒原因報文和不休眠原因報文，獲取休眠異常控制器對應的目標喚醒原因和目標不休眠原因；第三確定模塊，用于根據目標喚醒原因和目標不休眠原因，確定休眠異常控制器對應的電源控制策略；處理模塊，用于根據電源控制策略對休眠異常控制器進行休眠異常處理。

15、進一步，第三確定模塊具體用于：根據目標喚醒原因有效且目標不休眠原因有效，或目標喚醒原因無效且目標不休眠原因有效，確定休眠異常控制器對應的電源控制策略。

16、進一步，處理模塊具體用于：根據目標不休眠原因，確定目標不休眠原因是否可以忽略；若是，則根據目標網絡管理報文，確定休眠異常控制器對應的第一電源管腳，并控制第一電源管腳進行斷電后再重新上電，以復位休眠異常控制器；若否，則記錄目標不休眠原因?qū)?yīng)的目標診斷故障碼。

17、進一步，不休眠原因包括電源模式為未關閉模式、檢測到其他控制器在發送網絡管理報文和自身原因，處理模塊在用于根據目標不休眠原因，確定目標不休眠原因是否可以忽略時，具體用于：若目標不休眠原因?yàn)樽陨碓颍瑒t確定目標不休眠原因不可以忽略；若目標不休眠原因?yàn)殡娫茨Ｊ綖槲搓P(guān)閉模式，或檢測到其他控制器在發送網絡管理報文，則確定目標不休眠原因可以忽略。

18、進一步，第三確定模塊具體用于：根據目標喚醒原因有效且目標不休眠原因無效，或目標喚醒原因無效且目標不休眠原因無效，確定休眠異常控制器對應的電源控制策略。

19、進一步，處理模塊具體用于：確定第一電源管腳是否允許斷電；若是，則控制第一電源管腳斷電，以使第一電源管腳對應的控制器進入休眠狀態；若否，則控制第一電源管腳進行斷電后再重新上電，以復位第一電源管腳對應的控制器。

20、進一步，處理模塊在用于確定第一電源管腳是否允許斷電時，具體用于：若第一電源管腳對應的控制器中存在未休眠控制器，則確定第一電源管腳不允許斷電；若第一電源管腳對應的控制器中不存在未休眠控制器，則確定第一電源管腳允許斷電。

21、進一步，處理模塊還用于：根據未接收到的網絡管理報文，確定車輛中的已休眠控制器和/或可休眠控制器；根據已休眠控制器和/或可休眠控制器分別對應的網絡管理報文，確定已休眠控制器和/或可休眠控制器分別對應的第二電源管腳；確定第二電源管腳是否允許斷電；若是，則控制第二電源管腳斷電，以使第二電源管腳對應的控制器進入休眠狀態；若否，則控制第二電源管腳進行斷電后再重新上電，以復位第二電源管腳對應的控制器。

22、進一步，處理模塊在用于確定第二電源管腳是否允許斷電時，具體用于：若第二電源管腳對應的控制器中存在未休眠控制器，則確定第二電源管腳不允許斷電；若第二電源管腳對應的控制器中不存在未休眠控制器，則確定第二電源管腳允許斷電。

23、進一步，第一確定模塊具體用于：若車輛滿足預設判斷條件，且在滿足預設判斷條件達到預設時長后檢測到目標網絡管理報文，則確定車輛處于休眠異常狀態，預設判斷條件包括車輛的電源模式為關閉模式、車輛不處于高壓狀態、車輛不處于空中下載ota模式、車輛擋位為停車p擋、車輛車速為0且車速有效性為有效、車輛處于設防狀態以及車輛不處于遠控功能喚醒狀態；若車輛不滿足預設判斷條件，或在滿足預設判斷條件達到預設時長后未檢測到目標網絡管理報文，則確定車輛未處于休眠異常狀態。

24、一種車輛，包括車輛本體、前輪和后輪，其中，車輛本體設置在前輪和后輪之間；車輛還包括設置在車輛本體上的如本發明上述的車輛休眠異常處理裝置。

25、一種電子設備，包括：處理器，以及與處理器通信連接的存儲器；存儲器存儲計算機執行指令；處理器執行存儲器存儲的計算機執行指令，以實現如本發明上述的車輛休眠異常處理方法。

26、一種計算機可讀存儲介質，計算機可讀存儲介質中存儲有計算機程序指令，計算機程序指令被執行時，實現如本發明上述的車輛休眠異常處理方法。

27、一種計算機程序產品，包括計算機程序，計算機程序被執行時實現如本發明上述的車輛休眠異常處理方法。

28、本發明的有益效果：本發明提供的車輛休眠異常處理方法、裝置、設備、介質及程序產品，在確定車輛處于休眠異常狀態后，根據接收到的目標網絡管理報文，確定車輛中的休眠異常控制器；根據休眠異常控制器發送的喚醒原因報文和不休眠原因報文，獲取休眠異常控制器對應的目標喚醒原因和目標不休眠原因；根據目標喚醒原因和目標不休眠原因，確定休眠異常控制器對應的電源控制策略；根據電源控制策略對休眠異常控制器進行休眠異常處理，能夠從導致休眠異常控制器發送目標網絡管理報文的原因入手，將目標喚醒原因和目標不休眠原因進行組合分析，而不僅僅將網絡管理報文作為判斷條件來直接復位休眠異常控制器，因此，本發明能夠更加準確地判斷休眠異常控制器的異常狀態，根據不同的異常狀態采用相應的電源控制策略對休眠異常控制器進行處理，從而大大降低數據丟失的風險，在實現由車輛本身快速處理休眠異常問題的基礎上，能夠有效降低車輛饋電的風險。
