本申請涉及揚聲器，尤其涉及一種音頻信號處理方法及其設備、存儲介質和電子設備。

背景技術：

1、現如今，各類電子設備(如手機、電腦等)內通常設置由揚聲器，以支持各類電子設備的聲音播放功能。其中，揚聲器工作時，通過電信號控制振膜振動，以發出聲音，當外部環境變化，導致環境氣壓差升高或降低時，將對振膜產生影響。如處于高海拔區域，其環境氣壓較低，使得揚聲器振膜物理性質發生改變(低環境氣壓下振膜位移較大)，如果使用標準環境氣壓下的音源處理方法，容易在較短時間內造成揚聲器振膜或氣密性的損壞，表現為破音或爆音等不良現象。

2、相關技術中，為了在不同環境氣壓場景下保護揚聲器，通常采用靜態揚聲器位移模型進行振膜保護，即，該靜態揚聲器位移模型在任何環境下的振膜預測位移通常是較為保守的固定參數，控制揚聲器的振膜根據該振膜預測位移振動，實現音頻播放，導致未完全釋放揚聲器的使用性能，從而影響聽感。

技術實現思路

1、有鑒于此，本申請實施例提供一種音頻信號處理方法及其設備、存儲介質和電子設備，以解決或緩解相關技術中未完全釋放揚聲器的使用性能，從而影響聽感的問題。

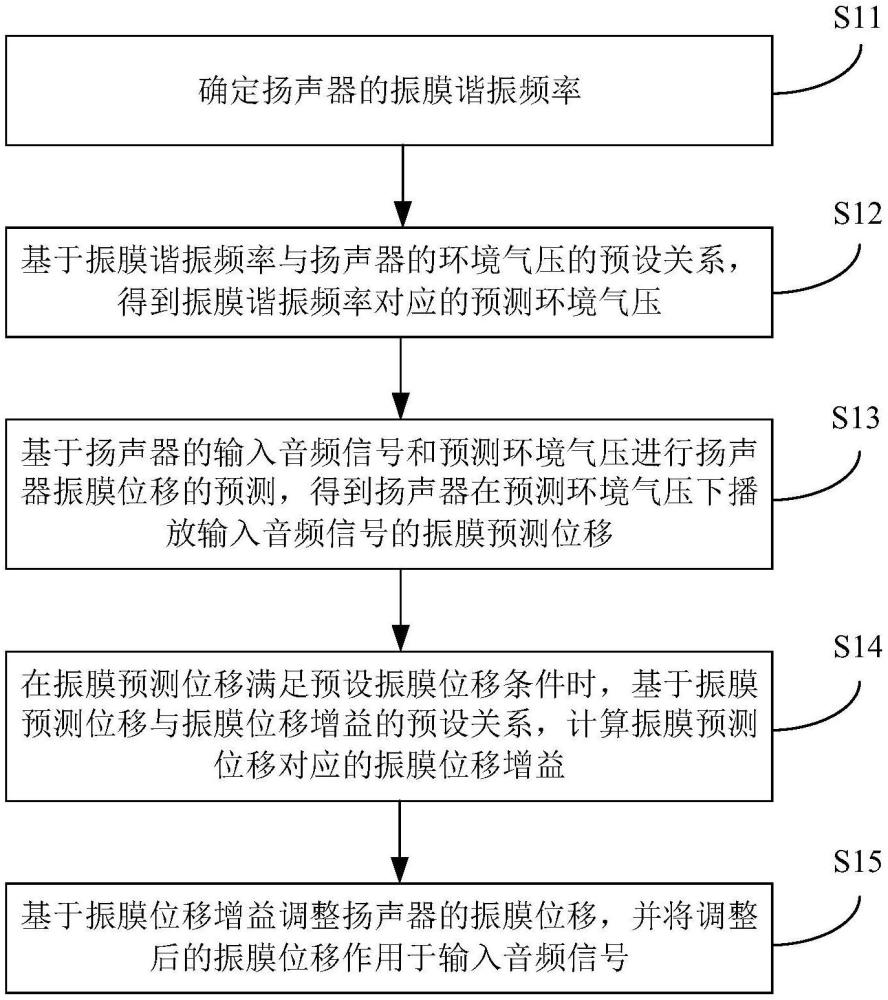

2、根據本申請實施例的第一方面，提供了一種音頻信號處理方法，該方法包括：確定揚聲器的振膜諧振頻率；基于振膜諧振頻率與揚聲器的環境氣壓的預設關系，得到振膜諧振頻率對應的預測環境氣壓；基于揚聲器的輸入音頻信號和預測環境氣壓進行揚聲器振膜位移的預測，得到揚聲器在預測環境氣壓下播放輸入音頻信號的振膜預測位移；在振膜預測位移滿足預設振膜位移條件時，基于振膜預測位移與振膜位移增益的預設關系，計算振膜預測位移對應的振膜位移增益；基于振膜位移增益調整揚聲器的振膜位移，并將調整后的振膜位移作用于輸入音頻信號。

3、在本申請的一些實施例中，確定揚聲器的振膜諧振頻率，包括：確定實時振膜諧振頻率和對應的實時環境溫度；在實時環境溫度滿足預設環境溫度條件時，確定實時振膜諧振頻率為揚聲器的振膜諧振頻率。

4、在本申請的一些實施例中，確定揚聲器的振膜諧振頻率，還包括：確定實時振膜諧振頻率和對應的實時環境溫度；基于擬合函數計算得到實時環境溫度對應的理論振膜諧振頻率，并計算理論振膜諧振頻率和預設振膜諧振頻率的差值，得到振膜諧振頻率變化值，其中，擬合函數是對由不同歷史環境溫度和與其對應的歷史振膜諧振頻率組成的離散數據進行擬合得到的函數；將實時振膜諧振頻率和振膜諧振頻率變化值的差值確定為揚聲器的振膜諧振頻率。

5、在本申請的一些實施例中，確定實時諧振頻率，包括：計算接收的實時電壓電流信號中的實時電壓和預設的揚聲器初始阻抗之間的比值，得到預測電流，其中，實時電壓電流信號為輸入音頻信號對應的電壓電流轉換信號；根據預測電流和實時電壓電流信號中的實時電流之間的差值迭代揚聲器阻抗模型，直至差值達到預設條件，確定揚聲器阻抗模型輸出的阻抗為目標阻抗；從預設的振膜諧振頻率與阻抗的曲線中查詢與目標阻抗對應的振膜諧振頻率，確定為實時諧振頻率。

6、在本申請的一些實施例中，確定實時環境溫度，包括：對接收的實時電壓電流信號進行數據處理，得到數據處理后的電壓電流信號；計算電壓電流信號中的電壓和電流之間的比值，得到實時阻抗；將實時阻抗輸入實時阻抗與實時環境溫度的預設關系中，計算得到實時阻抗對應的實時環境溫度。

7、在本申請的一些實施例中，在基于揚聲器的輸入音頻信號和預測環境氣壓進行揚聲器振膜位移的預測之前，音頻信號處理方法還包括：獲取揚聲器的原始音頻信號；判斷原始音頻信號的頻率值是否滿足預設頻率條件；若是，則調整原始音頻信號的電壓，得到電壓調整后的輸入音頻信號。

8、在本申請的一些實施例中，基于揚聲器的輸入音頻信號和預測環境氣壓進行揚聲器振膜位移的預測，得到揚聲器在預測環境氣壓下播放輸入音頻信號的振膜預測位移，包括：基于預設濾波器增益和預測環境氣壓進行增益調整，得到調整后的濾波器增益；基于調整后的濾波器增益、預設截止頻率、預設品質因數和輸入音頻信號進行位移預測，得到振膜預測位移。

9、在本申請的一些實施例中，在基于振膜諧振頻率與揚聲器的環境氣壓的預設關系，得到振膜諧振頻率對應的預測環境氣壓之前，音頻信號處理方法還包括：根據環境氣壓與空氣密度的預設關系和空氣阻力與空氣密度的預設關系，確定環境氣壓與空氣阻力的預設關系；根據空氣阻力與揚聲器彈性振膜勁度的預設關系和環境氣壓與空氣阻力的預設關系，確定環境氣壓與揚聲器彈性振膜勁度的預設關系；根據揚聲器彈性振膜勁度與振膜諧振頻率的預設關系和環境氣壓與揚聲器彈性振膜勁度的預設關系，確定振膜諧振頻率與環境氣壓的預設關系。

10、根據本申請實施例的第二方面，提供了一種音頻信號處理設備，該設備包括：第一確定模塊，確定揚聲器的振膜諧振頻率；第二確定模塊，基于振膜諧振頻率與揚聲器的環境氣壓的預設關系，得到振膜諧振頻率對應的預測環境氣壓；預測模塊，基于揚聲器的輸入音頻信號和預測環境氣壓進行揚聲器振膜位移的預測，得到揚聲器在預測環境氣壓下播放輸入音頻信號的振膜預測位移；計算模塊，在振膜預測位移滿足預設振膜位移條件時，基于振膜預測位移與振膜位移增益的預設關系，計算振膜預測位移對應的振膜位移增益；調整模塊，基于振膜位移增益調整揚聲器的振膜位移，并將調整后的振膜位移作用于輸入音頻信號。

11、根據本申請實施例的第三方面，提供了一種電子設備，包括：處理器、存儲器、通信接口和通信總線，處理器、存儲器和通信接口通過通信總線完成相互間的通信；存儲器用于存放至少一可執行指令，可執行指令使處理器執行如上述任一實施例的音頻信號處理方法對應的操作。

12、根據本申請實施例的第四方面，提供了一種計算機存儲介質，其上存儲有計算機程序，該程序被處理器執行時實現如上述任一實施例的音頻信號處理方法。

13、根據本申請實施例提供的音頻信號處理方法及其設備、存儲介質和電子設備，通過揚聲器的振膜諧振頻率確定與其對應的預測環境氣壓，并根據輸入音頻信號和預測環境氣壓預測得到振膜預測位移，以在該振膜預測位移滿足預設振膜位移條件時，對其進行自適應調整，從而保護了揚聲器振膜，且使得揚聲器的振膜能夠根據調整后的振膜位移作用于輸入音頻信號，充分釋放了揚聲器的使用性能，提升了用戶的聽感。

技術特征：

1.一種音頻信號處理方法，其特征在于，所述方法包括：

2.根據權利要求1所述的音頻信號處理方法，其特征在于，確定揚聲器的振膜諧振頻率，包括：

3.根據權利要求1所述的音頻信號處理方法，其特征在于，確定揚聲器的振膜諧振頻率，包括：

4.根據權利要求2所述的音頻信號處理方法，其特征在于，確定實時振膜諧振頻率，包括：

5.根據權利要求2所述的音頻信號處理方法，其特征在于，確定實時環境溫度，包括：

6.根據權利要求1所述的音頻信號處理方法，其特征在于，在基于所述揚聲器的輸入音頻信號和所述預測環境氣壓進行揚聲器振膜位移的預測之前，所述方法還包括：

7.根據權利要求1所述的音頻信號處理方法，其特征在于，基于所述揚聲器的輸入音頻信號和所述預測環境氣壓進行揚聲器振膜位移的預測，得到所述揚聲器在所述預測環境氣壓下播放所述輸入音頻信號的振膜預測位移，包括：

8.根據權利要求1所述的音頻信號處理方法，其特征在于，在基于所述振膜諧振頻率與所述揚聲器的環境氣壓的預設關系，得到所述振膜諧振頻率對應的預測環境氣壓之前，所述方法還包括：

9.一種音頻信號處理設備，其特征在于，所述設備包括：

10.一種電子設備，包括：處理器、存儲器、通信接口和通信總線，所述處理器、所述存儲器和所述通信接口通過所述通信總線完成相互間的通信；所述存儲器用于存放至少一可執行指令，所述可執行指令使所述處理器執行如權利要求1-8中任一項所述的音頻信號處理方法對應的操作。

11.一種計算機存儲介質，其上存儲有計算機程序，該程序被處理器執行時[aw20230055icn1][hs2410811ccn]實現如權利要求1-8中任一所述的音頻信號處理方法。

技術總結
本申請實施例提供了一種音頻信號處理方法及其設備、存儲介質和電子設備。該方法包括：確定揚聲器的振膜諧振頻率；基于振膜諧振頻率與揚聲器的環境氣壓的預設關系，得到振膜諧振頻率對應的預測環境氣壓；基于揚聲器的輸入音頻信號和預測環境氣壓進行揚聲器振膜位移的預測，得到揚聲器在預測環境氣壓下播放輸入音頻信號的振膜預測位移；在振膜預測位移滿足預設振膜位移條件時，基于振膜預測位移與振膜位移增益的預設關系，計算振膜預測位移對應的振膜位移增益；基于振膜位移增益調整揚聲器的振膜位移，并將調整后的振膜位移作用于輸入音頻信號。如此，在保護揚聲器振膜的同時，充分釋放了揚聲器的使用性能，提升了用戶的聽感。

技術研發人員：劉丹
受保護的技術使用者：上海艾為電子技術股份有限公司
技術研發日：
技術公布日：2025/4/28
