本發明屬于信號處理領域，具體涉及一種基于移頻技術的信號監測方法及裝置。

背景技術：

1、本部分旨在為權利要求書中陳述的本發明的實施方式提供背景或上下文。此處的描述不因為包括在本部分中就承認是現有技術。

2、室分天線監測設備是用于監控和管理室內分布天線系統的關鍵技術設備，廣泛應用于居民小區、寫字樓、大型商場等地區，其能夠根據接收到的信號測量信息實時監測各個室分天線節點是否出現異常或故障，以實時監測室分天線的工作狀態。

3、然而，傳統室分系統采用對各路室分天線信號一對一監測的方式，精度較低且部署成本較高中，尤其當前的監控手段易發生頻率間互相干擾，造成監控質量降低。

4、因此，如何低成本的同時避免頻率互相干擾，提高室分監控質量是一個亟待解決的問題。

技術實現思路

1、針對上述現有技術中存在的問題，提出了一種基于移頻技術的信號監測方法及裝置，利用這種方法及裝置，能夠解決上述問題。

2、本發明提供了以下方案。

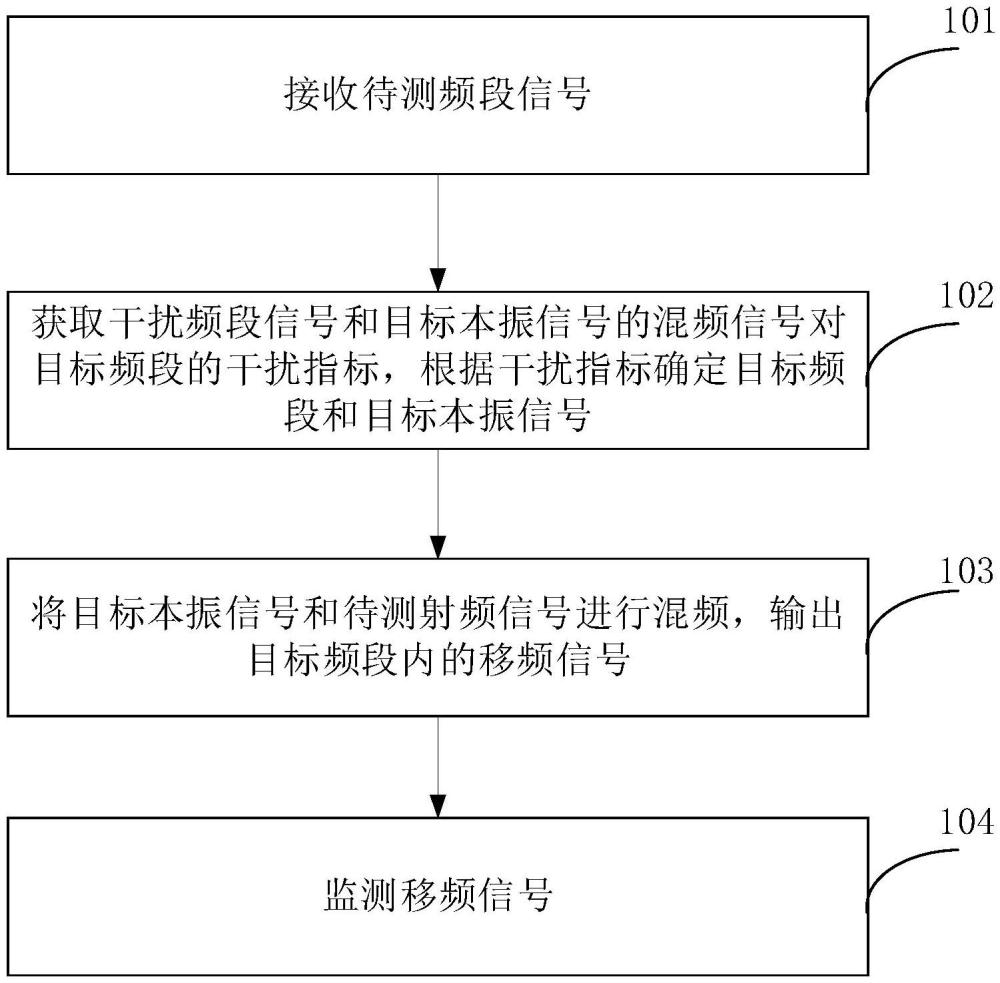

3、第一方面，提供一種基于移頻技術的信號監測方法，包括：

4、接收待測頻段信號；

5、獲取干擾頻段信號和目標本振信號的混頻信號對目標頻段的干擾指標，根據所述干擾指標確定目標頻段和目標本振信號；

6、將目標本振信號和待測射頻信號進行混頻，輸出目標頻段內的移頻信號；

7、監測移頻信號。

8、優選地，該方法還包括：干擾頻段信號和目標本振信號的混頻信號對目標頻段的干擾指標低于預設閾值。

9、優選地，根據干擾指標確定目標頻段和目標本振信號，還包括：干擾頻段信號和目標本振信號的混頻信號不落入目標頻段。

10、優選地，根據干擾指標確定目標頻段和目標本振信號，還包括：確定目標頻段；確定能使待測頻段信號移頻至目標頻段的多個候選本振頻點；確定干擾頻段信號和每個候選本振頻點的混頻信號；比較每個候選本振頻點對應的混頻信號落入目標頻段的范圍，確定對應的干擾指標；根據每個候選本振頻點對應的干擾指標，確定目標本振信號。

11、優選地，其中，可以確定干擾指標最低和/或低于預設閾值的候選本振頻點作為目標本振信號。

12、優選地，確定干擾指標，具體實現為：依據預設公式fl＝m*lo+n*rf計算所述干擾頻段信號移頻后所處的頻率范圍，通過比較所述頻率范圍和所述目標頻段，以確定所述干擾指標；其中，rf為所述干擾頻段信號，lo為用于移頻的本振信號的頻點，m為可變動的正整數賦值，n為可變動的整數賦值，fl為所述干擾頻段信號的移頻信號。

13、優選地，干擾頻段信號落入以下頻段：3g頻段和/或其諧波頻段、4g頻段和/或其諧波頻段、5g頻段和/或其諧波頻段、wifi頻段和/或其諧波頻段。

14、所述待測頻段信號包括以下中的任意一種或多種：3g頻段和/或其諧波頻段、4g頻段和/或其諧波頻段、5g頻段和/或其諧波頻段、wifi頻段和/或其諧波頻段。

15、第二方面，提供一種基于移頻技術的信號監測裝置，包括：

16、接收模塊，用于接收待測頻段信號；

17、控制模塊，獲取干擾頻段信號和目標本振信號的混頻信號對目標頻段的干擾指標，根據干擾指標確定目標頻段和目標本振信號；

18、移頻模塊，用于將目標本振信號和待測射頻信號進行混頻，輸出目標頻段內的移頻信號；

19、監測單元，用于監測移頻信號。

20、優選地，控制模塊用于：控制干擾頻段信號和目標本振信號的混頻信號對目標頻段的干擾指標低于預設閾值。

21、優選地，控制模塊用于：控制干擾頻段信號和目標本振信號的混頻信號不落入目標頻段。

22、優選地，控制模塊用于：確定目標頻段；確定能使待測頻段信號移頻至目標頻段的多個候選本振頻點；確定干擾頻段信號和每個候選本振頻點的混頻信號；比較每個候選本振頻點對應的混頻信號落入目標頻段的范圍，確定對應的干擾指標；根據每個候選本振頻點對應的干擾指標，確定目標本振信號。

23、優選地，控制模塊確定干擾指標最低和/或低于預設閾值的候選本振頻點作為目標本振信號。

24、優選地，控制模塊依據預設公式fl＝m*lo+n*rf計算所述干擾頻段信號移頻后所處的頻率范圍，比較所述頻率范圍和所述目標頻段的重合度，確定所述干擾指標；其中，rf為所述干擾頻段信號，lo為用于移頻的本振信號的頻點，m為可變動的正整數賦值，n為可變動的整數賦值，fl為所述干擾頻段信號的移頻信號。

25、優選地，所述干擾頻段信號落入以下中的任意一種或多種：3g頻段和/或其諧波頻段、4g頻段和/或其諧波頻段、5g頻段和/或其諧波頻段、wifi頻段和/或其諧波頻段。

26、上述實施例的優點之一，在對待測頻段信號進行監測時，首先確定目標頻段和用于將待測頻段信號移頻到目標頻段的目標本振信號，其中選擇能夠控制干擾頻段信號和目標本振信號的混頻信號對目標頻段的干擾指標較低的本振信號作為目標本振信號，隨后將目標本振信號和待測射頻信號進行混頻，輸出移頻信號進行監測。如此，能夠控制頻率干擾的前提下，將待測頻段信號移頻到任意頻段進行監測，也即能夠?qū)崿F(xiàn)全頻段精準監測，具有成本優勢。

27、本發明的其他優點將配合以下的說明和附圖進行更詳細的解說。

28、應當理解，上述說明僅是本發明技術方案的概述，以便能夠更清楚地了解本發明的技術手段，從而可依照說明書的內容予以實施。為了讓本發明的上述和其它目的、特征和優點能夠更明顯易懂，以下特舉例說明本發明的具體實施方式。

技術特征：

1.一種基于移頻技術的信號監測方法，其特征在于，包括：

2.根據權利要求1所述的方法，其特征在于，還包括：所述干擾頻段信號和所述目標本振信號的混頻信號對所述目標頻段的干擾指標低于預設閾值。

3.根據權利要求1所述的方法，其特征在于，根據所述干擾指標確定目標頻段和目標本振信號，具體實現為：

4.根據權利要求1所述的方法，其特征在于，根據所述干擾指標確定目標頻段和目標本振信號，還包括：

5.根據權利要求4所述的方法，其特征在于，還包括：

6.根據權利要求2所述的方法，其特征在于，還包括：確定干擾指標，具體實現為：

7.根據權利要求1所述的方法，其特征在于，所述干擾頻段信號落入以下中的任意一種或多種頻段：3g頻段和/或其諧波頻段、4g頻段和/或其諧波頻段、5g頻段和/或其諧波頻段、wifi頻段和/或其諧波頻段。

8.根據權利要求1所述的方法，其特征在于，所述待測頻段信號包括以下中的任意一種或多種：3g頻段和/或其諧波頻段、4g頻段和/或其諧波頻段、5g頻段和/或其諧波頻段、wifi頻段和/或其諧波頻段。

9.一種基于移頻技術的信號監測裝置，其特征在于，應用權利要求1-8中任一項所述的方法，所述監測裝置配置為：

技術總結
本發明提供了一種基于移頻技術的信號監測方法及裝置，該方法包括：接收待測頻段信號；確定目標頻段和目標本振信號，以控制干擾頻段信號和目標本振信號的混頻信號對目標頻段的干擾指標；將目標本振信號和待測射頻信號進行混頻，輸出目標頻段內的移頻信號；監測移頻信號。利用上述方法，能夠低成本、低頻率干擾實現全頻段精確監測。

技術研發人員：吳瑞礫,焦小平
受保護的技術使用者：杭州地芯科技有限公司
技術研發日：
技術公布日：2025/4/28
