本技術涉及數據處理，具體涉及一種機頂盒的狀態評估方法、裝置、介質及設備。

背景技術：

1、數字視頻變換盒（set?top?box）簡稱stb，通常稱作機頂盒或機上盒，是一個連接電視機與外部信號源的設備，它可以將壓縮的數字信號轉成電視內容，并在電視機上顯示出來。機頂盒的狀態決定了播放的質量，并且可以指導機頂盒的維護工作。

2、對于機頂盒的狀態評估分為主動評估與被動評估，這兩種評估方式的效果并不好，都還有提升空間，一方面被動評估通常是依靠機頂盒自帶的監測功能，通過某模塊出現異常，對應的指示燈則有相應的顯示，但這種方式過度依賴指示燈，如果指示燈出現問題，這種顯示的方式就不能真實反映機頂盒狀態，并且這種方式用戶無法直觀感受機頂盒狀態的異常表現。

3、另一方面主動評估的方式則是通過對機頂盒輸入測試信號，使其連接的顯示器上播放一些測試用的視頻/圖像來使用戶通過畫面上的缺陷，如雪花點、波紋、閃爍、抖動、失真等，并以這些缺陷來評估機頂盒的狀態，雖然畫面的展示能夠更直觀體現狀態的異常，但這種方式下測試信號攜帶的圖像信息比較單一，在單一維度下畫面上也許并不能保證缺陷能夠完全得到顯示，也就無法反映機頂盒的真實狀態。

技術實現思路

1、本技術的主要目的在于提供一種機頂盒的狀態評估方法、裝置、介質及設備，旨在解決現有技術中對機頂盒的狀態評估的效果較差的問題。

2、為實現上述目的，本技術的實施例采用的技術方案如下：

3、第一方面，本技術實施例提供一種機頂盒的狀態評估方法，包括以下步驟：

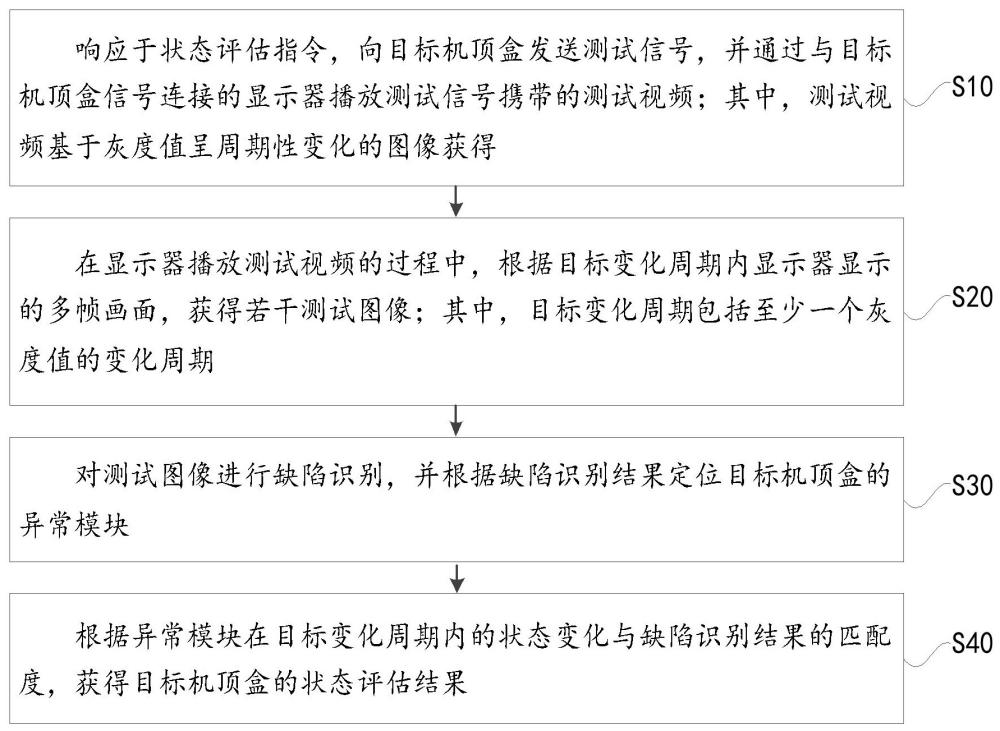

4、響應于狀態評估指令，向目標機頂盒發送測試信號，并通過與目標機頂盒信號連接的顯示器播放測試信號攜帶的測試視頻；其中，測試視頻基于灰度值呈周期性變化的圖像獲得；

5、在顯示器播放測試視頻的過程中，根據目標變化周期內顯示器顯示的多幀畫面，獲得若干測試圖像；其中，目標變化周期包括至少一個灰度值的變化周期；

6、對測試圖像進行缺陷識別，并根據缺陷識別結果定位目標機頂盒的異常模塊；

7、根據異常模塊在目標變化周期內的狀態變化與缺陷識別結果的匹配度，獲得目標機頂盒的狀態評估結果。

8、在第一方面的一種可能實現方式中，根據異常模塊在目標變化周期內的狀態變化與缺陷識別結果的匹配度，獲得目標機頂盒的狀態評估結果，包括：

9、根據異常模塊在目標變化周期內的狀態變化曲線與缺陷識別結果的擬合曲線的匹配度，獲得目標機頂盒的狀態評估結果。

10、在第一方面的一種可能實現方式中，根據異常模塊在目標變化周期內的狀態變化曲線與缺陷識別結果的擬合曲線的匹配度，獲得目標機頂盒的狀態評估結果之前，方法還包括：

11、對異常模塊在目標變化周期內的狀態參數進行量化，得到狀態量化值；

12、根據狀態量化值進行曲線擬合，獲得異常模塊在目標變化周期內的狀態變化曲線。

13、在第一方面的一種可能實現方式中，根據異常模塊在目標變化周期內的狀態變化曲線與缺陷識別結果的擬合曲線的匹配度，獲得目標機頂盒的狀態評估結果之前，方法還包括：

14、將缺陷識別結果中識別到目標缺陷與未識別到目標缺陷分別定義為第一坐標值與第二坐標值；

15、根據第一坐標值與第二坐標值，構建離散點位；

16、根據離散點位進行曲線擬合，獲得擬合曲線。

17、在第一方面的一種可能實現方式中，根據異常模塊在目標變化周期內的狀態變化曲線與缺陷識別結果的擬合曲線的匹配度，獲得目標機頂盒的狀態評估結果，包括：

18、對異常模塊在目標變化周期內的狀態變化曲線與缺陷識別結果的擬合曲線進行局部峰值查找，分別獲得第一峰值位與第二峰值位；

19、基于目標變化周期內的時間軸，對第一峰值位和第二峰值位進行位置匹配，獲得峰值匹配度；

20、根據峰值匹配度，獲得目標機頂盒的狀態評估結果。

21、在第一方面的一種可能實現方式中，對測試圖像進行缺陷識別，并根據缺陷識別結果定位目標機頂盒的異常模塊，包括：

22、對測試圖像進行缺陷識別，獲得缺陷識別結果；

23、根據缺陷識別結果，獲得缺陷類別；

24、根據缺陷類別，定位目標機頂盒的異常模塊。

25、在第一方面的一種可能實現方式中，響應于狀態評估指令，向目標機頂盒發送測試信號，并通過與目標機頂盒信號連接的顯示器播放測試信號攜帶的測試視頻之前，方法還包括：

26、對基礎圖像進行有序的灰度值變換；

27、基于變換的順序，并根據每次變換下的灰度圖像生成測試視頻。

28、第二方面，本技術實施例提供一種機頂盒的狀態評估裝置，包括：

29、測試模塊，測試模塊用于響應于狀態評估指令，向目標機頂盒發送測試信號，并通過與目標機頂盒信號連接的顯示器播放測試信號攜帶的測試視頻；其中，測試視頻基于灰度值呈周期性變化的圖像獲得；

30、獲得模塊，獲得模塊用于在顯示器播放測試視頻的過程中，根據目標變化周期內顯示器顯示的多幀畫面，獲得若干測試圖像；其中，目標變化周期包括至少一個灰度值的變化周期；

31、識別模塊，識別模塊用于對測試圖像進行缺陷識別，并根據缺陷識別結果定位目標機頂盒的異常模塊；

32、評估模塊，評估模塊用于根據異常模塊在目標變化周期內的狀態變化與缺陷識別結果的匹配度，獲得目標機頂盒的狀態評估結果。

33、第三方面，本技術實施例提供一種計算機可讀存儲介質，儲存有計算機程序，計算機程序被處理器加載執行時，實現如上述第一方面中任一項提供的機頂盒的狀態評估方法。

34、第四方面，本技術實施例提供一種電子設備，包括處理器及存儲器，其中，

35、存儲器用于存儲計算機程序；

36、處理器用于加載執行計算機程序，以使電子設備執行如上述第一方面中任一項提供的機頂盒的狀態評估方法。

37、與現有技術相比，本技術的有益效果是：

38、本技術實施例提出的一種機頂盒的狀態評估方法、裝置、介質及設備，該方法包括：響應于狀態評估指令，向目標機頂盒發送測試信號，并通過與目標機頂盒信號連接的顯示器播放測試信號攜帶的測試視頻；其中，測試視頻基于灰度值呈周期性變化的圖像獲得；在顯示器播放測試視頻的過程中，根據目標變化周期內顯示器顯示的多幀畫面，獲得若干測試圖像；其中，目標變化周期包括至少一個灰度值的變化周期；對測試圖像進行缺陷識別，并根據缺陷識別結果定位目標機頂盒的異常模塊；根據異常模塊在目標變化周期內的狀態變化與缺陷識別結果的匹配度，獲得目標機頂盒的狀態評估結果。本技術通過主動發起的方式進行機頂盒的狀態評估，利用攜帶測試視頻的信號讓顯示器顯示圖像，更直觀地反映機頂盒狀態的異常，由于測試視頻中的圖像是灰度值呈周期性變化的圖像，能夠豐富輸入信號，進而獲得的測試圖像能夠從不同灰度值的維度下呈現，確保有匹配的維度能夠讓缺陷呈現并被識別，然后通過識別的缺陷去定位異常產生的原因，也即發生異常的模塊，通過對這些異常模塊在目標變化周期內的狀態變化和缺陷識別結果進行匹配，將機頂盒狀態變化的內因和表現進行匹配，不僅能夠識別到機頂盒狀態的異常，還能夠通過這種匹配確定異常狀態是否定位準確，提升對機頂盒狀態評估的效果，并可進一步準確指導對機頂盒的維護工作。
