本技術屬于煙花領域，具體是涉及到一種煙花架及其煙花。

背景技術：

1、煙花是一種傳統的中國民間工藝品，也指利用各種化學物質制成的火藥，通常用于節日或慶典等場合的放煙火活動。煙花的原理是利用火藥的燃燒產生大量的氣體和熱量，從而使得煙花在天空中綻放出各種色彩和形狀。

2、而隨著社會經濟的發展，煙花技術也需要繼續創新，提供更多元化的玩法和更全方位的娛樂享受，以滿足人們?nèi)找嬖黾拥木裥枨蟆?/p>

3、目前的煙花架，一般采用一體成型或者通過緊固件的方式進行組裝，前者對于煙花藥筒的拆裝相對比較復雜，后者需要配合緊固件，同時組裝方式相對比較耗時，不利于成本的控制。

技術實現思路

1、本實用新型要解決的技術問題是提供一種結構簡單可靠，組裝方便的煙花架及其煙花。

2、本實用新型提供一種煙花架，包括支撐主體和支撐架；

3、所述支撐架包括相互轉動連接的固定板和活動板，所述固定板遠離活動板的一側設置在所述支撐主體上，所述活動板遠離固定板的一側可拆卸設置在所述支撐主體上；

4、所述固定板和活動板的上端或下端設置有限位板，在所述活動板設置在所述支撐主體上時，兩塊所述限位板相互抵接，并使所述固定板和活動板之間形成沿?zé)熁ㄋ幫踩葜每臻g；

5、所述支撐主體背離所述限位板的一端設置有卡合槽，所述活動板遠離固定板的一側的下端或上端通過彈性變形卡合在所述卡合槽內。

6、更進一步地，所述固定板和活動板一體成型，所述固定板和活動板的轉動連接處為折痕或者薄壁結構。

7、更進一步地，所述固定板上的限位板從轉動軸線一側至另一側的厚度從零遞增，所述活動板上的限位板從轉動軸線一側至另一側的厚度從零遞增。

8、更進一步地，所述活動板背離所述轉動軸線的一側設置有弧形過渡板，所述弧形過渡板的端部設置有卡合塊，所述卡合塊與所述卡合槽卡合。

9、更進一步地，所述固定板靠近所述限位板和支撐主體位置設置有卡合件，所述活動板靠近所述限位板一端以及遠離旋轉軸線一側的位置設置有卡合配合件，所述卡合件和卡合配合件可拆卸配合。

10、更進一步地，至少其中一塊所述限位板上設置有煙花噴口，所述煙花噴口與所述煙花藥筒容置空間連通；

11、所述固定板和/或活動板位于所述煙花藥筒容置空間的內側設置有固定結構。

12、更進一步地，所述支撐主體包括上支撐環和下支撐環，所述上支撐環和下支撐環中間設置有用于安裝第二煙花藥筒的安裝孔；

13、所述固定板一側與上支撐環和下支撐環固定連接，所述卡合槽設置在所述下支撐環或上支撐環上。

14、更進一步地，所述固定板和活動板上設置有鏤空圖案。

15、更進一步地，本煙花架還包括旋轉支座，所述支撐主體旋轉設置在所述旋轉支座上；

16、所述支撐架沿所述支撐主體的旋轉軸線呈環形陣列設置至少兩個。

17、本實用新型還提供一種煙花，包括上述煙花架以及設置在煙花架內的第一煙花藥筒。

18、本實用新型的有益效果是，本實用新型通過上述設置，使得支撐架的結構簡單，用材少，可以減輕結構重量，降低成本，而將固定板和活動板轉動連接，使得煙花藥筒容置空間可以展開和圍合，可以在煙花藥筒容置空間展開時對第一煙花藥筒進行安裝和拆卸，在安裝完畢之后通過轉動活動板使煙花藥筒容置空間圍合封閉，進而隱藏、包覆和固定第一煙花藥筒，提高煙花的美觀性和穩定性，另外，煙花藥筒容置空間的一端由兩個限位板相互抵接支撐形成，另一端沒有設置限位板，則可以使活動板通過彈性變形與卡合槽彈性鎖緊，簡化活動板和支撐主體的安裝難度，提高煙花藥筒容置空間的展開和圍合的切換效率。

技術特征：

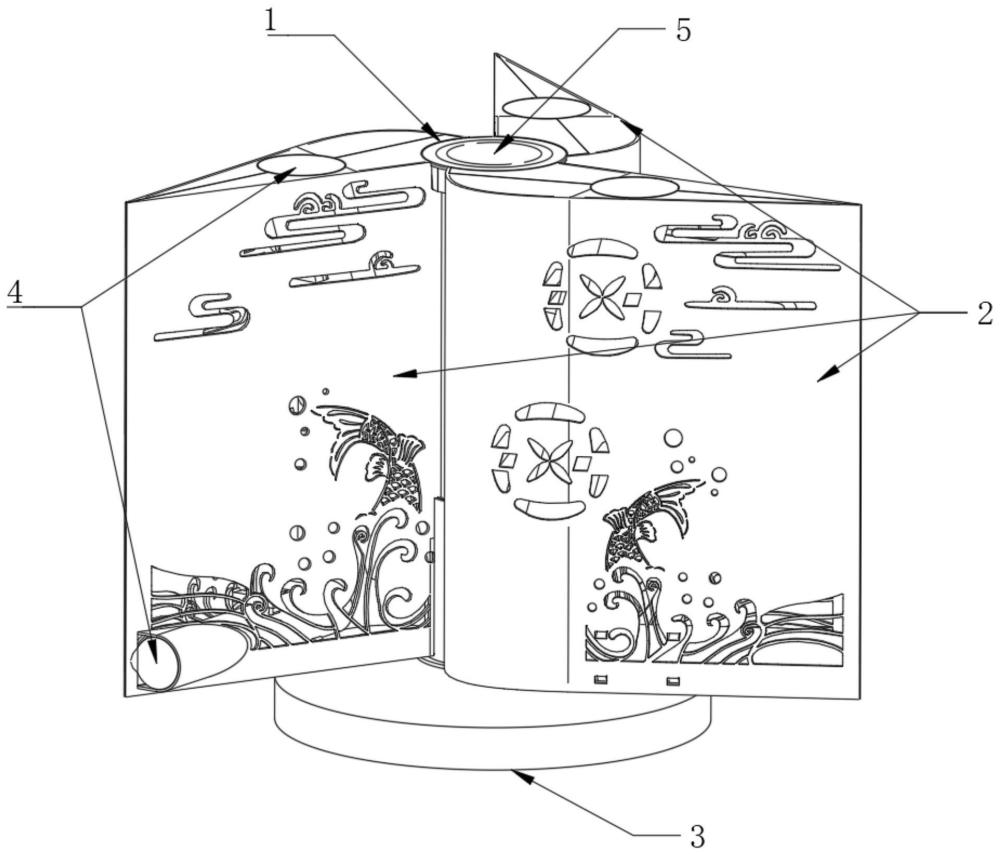

1.一種煙花架，其特征是，包括支撐主體(1)和支撐架(2)；

2.如權利要求1所述的煙花架，其特征是，所述固定板(21)和活動板(22)一體成型，所述固定板(21)和活動板(22)的轉動連接處為折痕或者薄壁結構。

3.如權利要求1所述的煙花架，其特征是，所述固定板(21)上的限位板(23)從轉動軸線一側至另一側的厚度從零遞增，所述活動板(22)上的限位板(23)從轉動軸線一側至另一側的厚度從零遞增。

4.如權利要求3所述的煙花架，其特征是，所述活動板(22)背離所述轉動軸線的一側設置有弧形過渡板(221)，所述弧形過渡板(221)的端部設置有卡合塊(222)，所述卡合塊(222)與所述卡合槽(14)卡合。

5.如權利要求1所述的煙花架，其特征是，所述固定板(21)靠近所述限位板(23)和支撐主體(1)位置設置有卡合件(25)，所述活動板(22)靠近所述限位板(23)一端以及遠離旋轉軸線一側的位置設置有卡合配合件(26)，所述卡合件(25)和卡合配合件(26)可拆卸配合。

6.如權利要求1所述的煙花架，其特征是，至少其中一塊所述限位板(23)上設置有煙花噴口(29)，所述煙花噴口(29)與所述煙花藥筒容置空間(24)連通；

7.如權利要求1所述的煙花架，其特征是，所述支撐主體(1)包括上支撐環(11)和下支撐環(12)，所述上支撐環(11)和下支撐環(12)中間設置有用于安裝第二煙花藥筒(5)的安裝孔(13)；

8.如權利要求1所述的煙花架，其特征是，所述固定板(21)和活動板(22)上設置有鏤空圖案(28)。

9.如權利要求1-8任一項所述的煙花架，其特征是，還包括旋轉支座(3)，所述支撐主體(1)旋轉設置在所述旋轉支座(3)上；

10.一種煙花，其特征是，包括如權利要求1-9任一項所述的煙花架以及設置在煙花架內的第一煙花藥筒(4)。

技術總結
本技術屬于煙花領域，具體是涉及到一種煙花架及其煙花，其中煙花架包括支撐主體和支撐架；支撐架包括相互轉動連接的固定板和活動板，固定板遠離活動板的一側設置在支撐主體上，活動板遠離固定板的一側可拆卸設置在支撐主體上；固定板和活動板的上端或下端設置有限位板，在活動板設置在支撐主體上時，兩塊限位板相互抵接，并使固定板和活動板之間形成沿?zé)熁ㄋ幫踩葜每臻g；支撐主體背離限位板的一端設置有卡合槽，活動板遠離固定板的一側的下端或上端通過彈性變形卡合在卡合槽內，本技術通過上述設置，使得支撐架的結構簡單，煙花藥筒容置空間的展開和圍合切換方便靈活，簡化第一煙花藥筒的拆裝難度。

技術研發人員：賀曉秦,湯躍華
受保護的技術使用者：長沙華秦高新科技有限公司
技術研發日：20240326
技術公布日：2025/3/20
