本技術涉及導爆索的，尤其涉及導爆索連接結構。

背景技術：

1、導爆索是指一種可以直接引爆爆炸裝置的索狀爆破器材，在使用導爆索引爆爆炸裝置的過程中，在設計導爆索起爆網絡的過程中，要對兩根導爆索之間進行連接，因此，需要一種導爆索連接結構。

2、在現有技術中，其一般是通過膠布對兩根導爆索之間進行連接的，由于膠布容易被氧化失去粘性，導致兩根導爆索之間可能會發生松動，這樣會降低其的連接效果，并且在現有技術中，在設計導爆索起爆網絡的過程中，由于膠布無法固定在地面上，導致其在通過膠布對兩根導爆索之間進行連接后，其無法使連接后的兩根導爆索間接固定在地面上，這樣會使連接后的兩根導爆索在地面上的位置是不固定的，容易使導爆網絡發生變形。

技術實現思路

1、本實用新型為解決現有技術中連接效果差、不易使導爆網絡發生變形的問題提供導爆索連接結構，能夠提高連接效果，且不易使導爆網絡發生變形。

2、為實現上述目的，本實用新型提供如下技術方案：導爆索連接結構，包括第一導爆索主體和第二導爆索主體；第二導爆索主體的外表面和第一導爆索主體的一端外表面共同活動安裝有連接第一導爆索主體和第二導爆索主體的連接組件，連接組件的內部活動安裝有把第一導爆索主體壓緊在第二導爆索主體上的壓緊組件，連接組件的外側面固定安裝有支撐壓緊組件的第一支撐組件；連接組件的底部固定安裝有支撐連接組件的第二支撐組件，第二支撐組件的底部固定安裝有把連接組件安裝在地面上的安裝組件，安裝組件的左側和右側均固定安裝有增加連接組件與地面之間牢固性的加固組件。

3、進一步地，連接組件包括橢圓形管，橢圓形管分別與第一導爆索主體和第二導爆索主體活動連接，橢圓形管的內部固定連接有橢圓形柱，橢圓形柱分別與第一導爆索主體和第二導爆索主體活動連接。

4、進一步地，壓緊組件包括限位塊，限位塊活動安裝于橢圓形管的內部，限位塊的底部固定安裝有多個限位柱，限位塊的頂部固定安裝有支撐立桿，支撐立桿的前側和后側均固定連接有限位長板，支撐立桿的頂部轉動連接有螺紋軸，螺紋軸的底部固定連接有錐形柱，錐形柱轉動安裝于支撐立桿的內部，螺紋軸的頂部固定連接有握持柱。

5、進一步地，第一支撐組件包括支撐塊，支撐塊的底部固定安裝于橢圓形管的外側面，支撐塊分別與支撐立桿和限位長板活動連接，支撐塊與螺紋軸螺紋連接。

6、進一步地，第二支撐組件包括支撐立板，支撐立板的頂部固定安裝于橢圓形管的外側面。

7、進一步地，安裝組件包括支撐長板，支撐長板的頂部固定安裝于支撐立板的底部，支撐長板的內部螺紋連接有限位螺桿。

8、進一步地，加固組件包括兩個三角形板，一個所述三角形板的左側固定安裝于支撐立板的右側，另一個所述三角形板的右側固定安裝于支撐立板的左側，兩個三角形板均與支撐長板固定連接，兩個三角形板的底部均固定連接有多個限位錐。

9、本實用新型的工作原理及使用原理在于：在使用本裝置的過程中，通過第一導爆索主體、第二導爆索主體、連接組件、壓緊組件和第一支撐組件的設置，使第一導爆索主體能夠被連接到第二導爆索主體上，且使本裝置能夠在第二導爆索主體上壓緊第一導爆索主體，使第一導爆索主體與第二導爆索主體之間能夠避免因發生松動而降低連接效果，使本裝置能夠提高連接效果，并且在使用本裝置的過程中，通過第二支撐組件、安裝組件組件和加固組件的設置，在設計導爆索起爆網絡的過程中，在使用本裝置對第一導爆索主體和第二導爆索主體之間進行連接后，使連接后的第一導爆索主體和第二導爆索主體能夠被本裝置間接固定在地面上，使本裝置能夠避免因連接后的第一導爆索主體和第二導爆索主體在地面上的位置是不固定的而容易使導爆網絡發生變形，使本裝置能夠不易使導爆網絡發生變形。

10、本實用新型的有益技術效果是：

11、通過第一導爆索主體、第二導爆索主體、連接組件、壓緊組件和第一支撐組件的設置，使第一導爆索主體能夠被連接到第二導爆索主體上，且使本裝置能夠在第二導爆索主體上壓緊第一導爆索主體，使本裝置能夠提高連接效果，并且通過第二支撐組件、安裝組件組件和加固組件的設置，使連接后的第一導爆索主體和第二導爆索主體能夠被本裝置間接固定在地面上，使本裝置能夠避免因連接后的第一導爆索主體和第二導爆索主體在地面上的位置是不固定的而容易使導爆網絡發生變形，使本裝置能夠不易使導爆網絡發生變形。

技術特征：

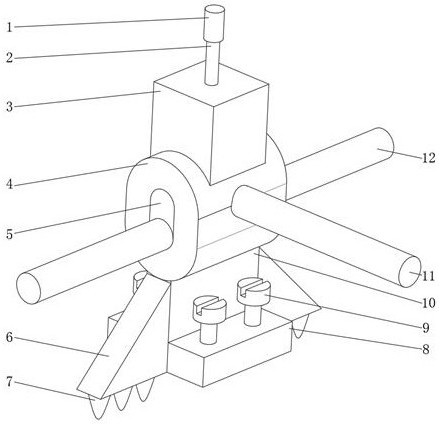

1.導爆索連接結構，包括第一導爆索主體（11）和第二導爆索主體（12）；其特征在于:第二導爆索主體（12）的外表面和第一導爆索主體（11）的一端外表面共同活動安裝有連接第一導爆索主體（11）和第二導爆索主體（12）的連接組件，連接組件的內部活動安裝有把第一導爆索主體（11）壓緊在第二導爆索主體（12）上的壓緊組件，連接組件的外側面固定安裝有支撐壓緊組件的第一支撐組件；連接組件的底部固定安裝有支撐連接組件的第二支撐組件，第二支撐組件的底部固定安裝有把連接組件安裝在地面上的安裝組件，安裝組件的左側和右側均固定安裝有增加連接組件與地面之間牢固性的加固組件。

2.根據權利要求1所述的導爆索連接結構，其特征在于：連接組件包括橢圓形管（4），橢圓形管（4）分別與第一導爆索主體（11）和第二導爆索主體（12）活動連接，橢圓形管（4）的內部固定連接有橢圓形柱（5），橢圓形柱（5）分別與第一導爆索主體（11）和第二導爆索主體（12）活動連接。

3.根據權利要求1或2所述的導爆索連接結構，其特征在于：壓緊組件包括限位塊（13），限位塊（13）活動安裝于橢圓形管（4）的內部，限位塊（13）的底部固定安裝有多個限位柱（17），限位塊（13）的頂部固定安裝有支撐立桿（14），支撐立桿（14）的前側和后側均固定連接有限位長板（15），支撐立桿（14）的頂部轉動連接有螺紋軸（2），螺紋軸（2）的底部固定連接有錐形柱（16），錐形柱（16）轉動安裝于支撐立桿（14）的內部，螺紋軸（2）的頂部固定連接有握持柱（1）。

4.根據權利要求3所述的導爆索連接結構，其特征在于：第一支撐組件包括支撐塊（3），支撐塊（3）的底部固定安裝于橢圓形管（4）的外側面，支撐塊（3）分別與支撐立桿（14）和限位長板（15）活動連接，支撐塊（3）與螺紋軸（2）螺紋連接。

5.根據權利要求1、2或4所述的導爆索連接結構，其特征在于：第二支撐組件包括支撐立板（10），支撐立板（10）的頂部固定安裝于橢圓形管（4）的外側面。

6.根據權利要求3所述的導爆索連接結構，其特征在于：第二支撐組件包括支撐立板（10），支撐立板（10）的頂部固定安裝于橢圓形管（4）的外側面。

7.根據權利要求1、2、4或6所述的導爆索連接結構，其特征在于：安裝組件包括支撐長板（8），支撐長板（8）的頂部固定安裝于支撐立板（10）的底部，支撐長板（8）的內部螺紋連接有限位螺桿（9）。

8.根據權利要求5所述的導爆索連接結構，其特征在于：安裝組件包括支撐長板（8），支撐長板（8）的頂部固定安裝于支撐立板（10）的底部，支撐長板（8）的內部螺紋連接有限位螺桿（9）。

9.根據權利要求1、2、4、6或8所述的導爆索連接結構，其特征在于：加固組件包括兩個三角形板（6），一個所述三角形板（6）的左側固定安裝于支撐立板（10）的右側，另一個所述三角形板（6）的右側固定安裝于支撐立板（10）的左側，兩個三角形板（6）均與支撐長板（8）固定連接，兩個三角形板（6）的底部均固定連接有多個限位錐（7）。

10.根據權利要求7所述的導爆索連接結構，其特征在于：加固組件包括兩個三角形板（6），一個所述三角形板（6）的左側固定安裝于支撐立板（10）的右側，另一個所述三角形板（6）的右側固定安裝于支撐立板（10）的左側，兩個三角形板（6）均與支撐長板（8）固定連接，兩個三角形板（6）的底部均固定連接有多個限位錐（7）。

技術總結
本技術涉及導爆索的技術領域，尤其涉及導爆索連接結構；包括第一導爆索主體和第二導爆索主體；第二導爆索主體的外表面和第一導爆索主體的一端外表面共同活動安裝有連接組件，連接組件的內部活動安裝有壓緊組件，連接組件的外側面固定安裝有第一支撐組件；連接組件的底部固定安裝有第二支撐組件，第二支撐組件的底部固定安裝有安裝組件，安裝組件的左側和右側均固定安裝有加固組件；解決了連接效果差和不易使導爆網絡發生變形的技術問題。

技術研發人員：李鑫,劉加春,劉斌
受保護的技術使用者：阿壩礦業有限公司
技術研發日：20240711
技術公布日：2025/4/28
