本發明涉及槍械，特別是涉及一種彈匣的通過靈活性檢測裝置及方法。

背景技術：

1、槍機槍閂通過的靈活性，直接影響成槍機構動作可靠性。

2、原彈匣為通過槍機槍閂通過靈活性檢測就進入總裝配車間，成品彈匣裝配到成槍后，通過來回拉動槍機，觀察及感受槍機槍閂運動是否靈活、平穩，來判定彈匣是否合格。由于成槍各零件間公差累計及尺寸偏差的影響，每支成槍的狀態不同，采用某支成槍對大批量彈匣槍機槍閂靈活性的檢測，不能滿足所有成槍裝配的需求。裝配時再進行彈匣的檢測，不能及時剔除不合格的彈匣，且成槍作為量具，成本較高。

技術實現思路

1、本發明的目的在于克服現有技術的不足，提供一種彈匣的通過靈活性檢測裝置及方法，能準確檢測出彈匣裝上成槍后，槍閂及槍機通過是否靈活、平穩。

2、本發明的目的是這樣實現的：

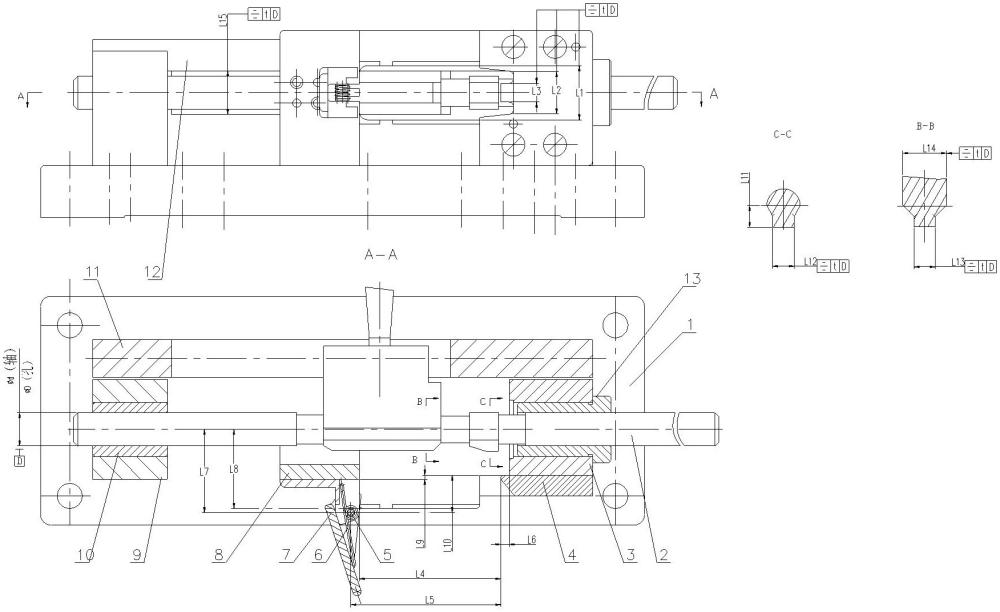

3、一種彈匣的通過靈活性檢測裝置，其特征在于：包括量具座（1），所述量具座（1）上設有彈匣定位結構、槍機槍閂模擬件結構（2）；

4、所述彈匣定位結構用于對被測彈匣進行定位，并使彈匣處于工作姿態；

5、所述槍機槍閂模擬件結構（2）上設有槍閂壓彈塊、槍機壓彈塊，槍閂壓彈塊、槍機壓彈塊用于模擬槍械的槍閂壓彈面結構、槍機壓彈面結構，槍機槍閂模擬件結構（2）通過滑動裝置安裝在量具座（1）上，槍機槍閂模擬件結構（2）在量具座（1）上滑動以模擬槍機槍閂沿機匣導軌的滑動動作。

6、優選地，所述彈匣定位結構包括彈匣倉座（3），所述彈匣倉座（3）固定在量具座（1）上，彈匣倉座（3）上開有彈匣進入槽，彈匣倉座（3）上還設有彈匣前掛定位塊（4）、彈匣后端限位塊（8），彈匣前掛定位塊（4）、彈匣后端限位塊（8）位于彈匣進入槽的側方，彈匣前掛定位塊（4）用于掛接彈匣前端，彈匣后端限位塊（8）用于彈匣后端的橫向限位，所述彈匣倉座（3）上通過彈匣扣軸（5）安裝有彈匣扣（7）、彈匣扣簧（6），彈匣扣（7）用于對彈匣后端的縱向限位。彈匣前掛定位塊（4）、彈匣后端限位塊（8）、彈匣扣（7）原理與槍械相同。

7、優選地，彈匣進入槽形成被測彈匣寬度定位尺寸l1，所述彈匣倉座（3）內設有向上限位面，向上限位面形成被測彈匣向上限位尺寸l8。

8、優選地，所述槍機槍閂模擬件結構（2）包括滑動軸，槍閂壓彈塊、槍機壓彈塊設置在滑動軸上，槍閂壓彈塊、槍機壓彈塊用于依次通過彈匣的抱彈口中心位置，槍閂壓彈塊具有模擬槍閂壓彈面寬度、位置的工作面，槍機壓彈塊具有模擬槍機壓彈面寬度、位置的工作面，滑動軸兩端通過滑動裝置安裝在量具座（1）上。

9、優選地，槍機壓彈塊上設手柄。

10、優選地，所述滑動裝置包括滑動支架（9）、限位架（11）、導軌（12）；所述滑動支架（9）、限位架（11）設置在量具座（1）上，限位架（11）呈u形，導軌（12）水平安裝在限位架（11）頂部兩端之間，圍合成一個防旋轉的滑動方槽；槍機槍閂模擬件結構（2）的滑動軸兩端滑動配合在滑動軸套ⅰ（10）和滑動軸套ⅱ（13）內，滑動軸套ⅰ（10）固定在滑動支架（9）內，滑動軸套ⅱ（13）固定在彈匣倉座（3）內，槍機壓彈塊的一端為方形結構，方形結構滑動配合在導軌（12）、限位架（11）形成的滑動方槽中，手柄穿出滑動方槽。

11、一種基于彈匣的通過靈活性檢測裝置的檢測方法，首先拉動手柄，使槍機槍閂模擬件結構（2）運動到最后端，將被測彈匣裝入彈匣定位結構，完成被測彈匣定位；向前拉動手柄，使槍機槍閂模擬件結構（2）向前運動到最前端，再向后拉動手柄，使槍機槍閂模擬件結構（2）向后運動到最后端，整個過程中，槍閂壓彈塊、槍機壓彈塊的工作面向下壓被測彈匣的托彈板，如果槍機槍閂模擬結構順利通過抱彈口，無卡滯，則被測彈匣的槍機槍閂通過靈活性合格，否則，不合格。

12、由于采用了上述技術方案，本發明具有如下有益效果：

13、本發明涉及的方法和裝置能準確檢測出彈匣的槍機槍閂通過靈活性是否合格。本發明的檢測方法，是將彈匣放入彈匣定位結構中，通過滑動槍機槍閂模擬件結構，觀察并感受運動是否靈活，從而判定彈匣是否合格。在彈匣裝配完成后，即可采用本發明裝置對彈匣進行檢測，及時調整、選配合適托彈板部件，或剔除不合格彈匣，避免不合格品的繼續流轉。

14、本發明的檢測裝置有效的克服了原檢測方法，采用成槍裝配彈匣，來判定槍機槍閂運動是否靈活、平穩，不利于提前發現彈匣問題，不能滿足所有成槍裝配需求，檢測成本高、可行性差的不足，通過一個簡單的裝置，有效篩選出適配所有成槍的彈匣，在生產階段就快速篩選出合格的彈匣，針對不合格的彈匣，也可以通過更換托彈板部件等方法及時修復，減少在制品的積壓，提高生產效率，檢測合格的彈匣，裝配到任何一支成槍上均能保證槍機運動平穩性，有效的保證了成槍可靠性。

技術特征：

1.一種彈匣的通過靈活性檢測裝置，其特征在于：包括量具座（1），所述量具座（1）上設有彈匣定位結構、槍機槍閂模擬件結構（2）；

2.根據權利要求1所述的一種彈匣的通過靈活性檢測裝置，其特征在于：所述彈匣定位結構包括彈匣倉座（3），所述彈匣倉座（3）固定在量具座（1）上，彈匣倉座（3）上開有彈匣進入槽，彈匣倉座（3）上還設有彈匣前掛定位塊（4）、彈匣后端限位塊（8），彈匣前掛定位塊（4）、彈匣后端限位塊（8）位于彈匣進入槽的側方，彈匣前掛定位塊（4）用于掛接彈匣前端，彈匣后端限位塊（8）用于彈匣后端的橫向限位，所述彈匣倉座（3）上通過彈匣扣軸（5）安裝有彈匣扣（7）、彈匣扣簧（6），彈匣扣（7）用于對彈匣后端的縱向限位。

3.根據權利要求2所述的一種彈匣的通過靈活性檢測裝置，其特征在于：彈匣進入槽形成被測彈匣寬度定位尺寸l1，所述彈匣倉座（3）內設有向上限位面，向上限位面形成被測彈匣向上限位尺寸l8。

4.根據權利要求1所述的一種彈匣的通過靈活性檢測裝置，其特征在于：所述槍機槍閂模擬件結構（2）包括滑動軸，槍閂壓彈塊、槍機壓彈塊設置在滑動軸上，槍閂壓彈塊、槍機壓彈塊用于依次通過彈匣的抱彈口中心位置，槍閂壓彈塊具有模擬槍閂壓彈面寬度、位置的工作面，槍機壓彈塊具有模擬槍機壓彈面寬度、位置的工作面，滑動軸兩端通過滑動裝置安裝在量具座（1）上。

5.根據權利要求4所述的一種彈匣的通過靈活性檢測裝置，其特征在于：槍機壓彈塊上設手柄。

6.根據權利要求5所述的一種彈匣的通過靈活性檢測裝置，其特征在于：所述滑動裝置包括滑動支架（9）、限位架（11）、導軌（12）；所述滑動支架（9）、限位架（11）設置在量具座（1）上，限位架（11）呈u形，導軌（12）水平安裝在限位架（11）頂部兩端之間，圍合成一個防旋轉的滑動方槽；槍機槍閂模擬件結構（2）的滑動軸兩端滑動配合在滑動軸套ⅰ（10）和滑動軸套ⅱ（13）內，滑動軸套ⅰ（10）固定在滑動支架（9）內，滑動軸套ⅱ（13）固定在彈匣倉座（3）內，槍機壓彈塊的一端為方形結構，方形結構滑動配合在導軌（12）、限位架（11）形成的滑動方槽中，手柄穿出滑動方槽。

7.一種基于權利要求1所述的彈匣的通過靈活性檢測裝置的檢測方法，其特征在于：首先拉動手柄，使槍機槍閂模擬件結構（2）運動到最后端，將被測彈匣裝入彈匣定位結構，完成被測彈匣定位；向前拉動手柄，使槍機槍閂模擬件結構（2）向前運動到最前端，再向后拉動手柄，使槍機槍閂模擬件結構（2）向后運動到最后端，整個過程中，槍閂壓彈塊、槍機壓彈塊的工作面向下壓被測彈匣的托彈板，如果槍機槍閂模擬結構順利通過抱彈口，無卡滯，則被測彈匣的槍機槍閂通過靈活性合格，否則，不合格。

技術總結
本發明公開了一種彈匣的通過靈活性檢測裝置及方法，能準確檢測出彈匣裝上成槍后，槍閂及槍機通過是否靈活、平穩。一種彈匣的通過靈活性檢測裝置，包括量具座（1），所述量具座（1）上設有彈匣定位結構、槍機槍閂模擬件結構（2）；所述彈匣定位結構用于對被測彈匣進行定位，并使彈匣處于工作姿態；所述槍機槍閂模擬件結構（2）上設有槍閂壓彈塊、槍機壓彈塊，槍閂壓彈塊、槍機壓彈塊用于模擬槍械的槍閂壓彈面結構、槍機壓彈面結構，槍機槍閂模擬件結構（2）通過滑動裝置安裝在量具座（1）上，槍機槍閂模擬件結構（2）在量具座（1）上滑動以模擬槍機槍閂沿機匣導軌的滑動動作。

技術研發人員：葉俊華,楊曉玉,王成勇,趙宏發,郭軍偉,劉兵,雷祖猛,朱萌,李小龍,張民
受保護的技術使用者：重慶建設工業（集團）有限責任公司
技術研發日：
技術公布日：2025/4/28
