本技術涉及噴霧裝置，特別是涉及一種噴霧裝置。

背景技術：

1、現有技術中的噴霧裝置通常包括帶噴嘴的水管、水槽和進水組件，水槽和帶噴嘴的水管分別固定安裝在傘頂面的端部，水槽對噴嘴上滴漏的水珠進行收集，從而防止滴漏。該結構的噴霧裝置不僅安裝不夠方便，而且通用性差，無法適用其他防滴漏運用領域。

技術實現思路

1、本實用新型要解決的技術問題是提供一種噴霧裝置，該噴霧裝置安裝方便，通用性強，可適用于各種噴霧防滴漏運用場景。

2、本實用新型解決其技術問題采用的技術方案是：一種噴霧裝置，包括可拆卸安裝在傘頂面端部的噴霧組件，所述噴霧組件包括水管、水槽和進水組件，水槽沿周向繞設在傘頂面的端部，使得傘頂面的端部位于水槽內，水槽的內側端與傘頂面的內側面接觸，水管沿周向繞設在傘頂面上，水管位于水槽的上方并且與水槽的內側端磁性連接，使得傘頂面的端部夾緊在水槽與水管之間，所述水管沿周向設置有若干個噴嘴，所述水管和水槽分別與進水組件連接。

3、上述噴霧裝置水槽與水管通過磁性連接對傘頂面的端部進行夾緊，水槽位于水管的下方，使得噴嘴上滴漏的水珠掉落到水槽內。可根據需求將水槽和水管磁性連接在其他防滴漏的運用場景。該噴霧裝置安裝方便，通用性強。

4、在其中一個實施例中，所述噴霧裝置的水槽包括連接部和積水槽，連接部與傘頂面端部的內側面接觸，連接部與水管磁性連接，積水槽位于水管的下方，積水槽用于收集噴嘴滴漏的水珠。

5、在其中一個實施例中，所述噴霧裝置的進水組件包括水桶、水泵、進水管和出水管，水桶與水泵連接，進水管的一端與水泵連接，進水管的另一端與水管連接，出水管的一端與水桶連接，出水管的另一端與水槽連接，水泵用于水管進水，使得水通過噴嘴變成霧氣噴出。

6、在其中一個實施例中，所述噴霧裝置的傘頂面的下方還設置有傘桿，傘桿與傘頂面連接，傘桿用于對傘頂面進行支撐。

7、在其中一個實施例中，所述噴霧裝置的水槽的材質為防水布料，水槽內沿周向設置有若干個支撐龍骨。

8、在其中一個實施例中，所述噴霧裝置的水槽的連接部的外側設置有正極磁鐵，所述水管靠近傘頂面的一端設置有負極磁鐵，水槽與水管相互吸附。

9、在其中一個實施例中，所述噴霧裝置的水槽的連接部的外側設置有第二磁鐵，所述水管為金屬材質，連接部上的第二磁鐵對水管進行吸附。

10、在其中一個實施例中，所述噴霧裝置還包括太陽能板、用于對水泵充電的電池和用于控制水泵噴霧量的手機控制系統，電池分別與太陽能板和水泵電性連接，太陽能板用于對電池進行供電，手機控制系統與水泵連接，手機控制系統用于根據系統中的溫度、濕度和輻射量來控制水泵的噴霧量。

11、本申請的有益效果為：

12、本申請提供了一種噴霧裝置，該噴霧裝置的水槽和水管通過磁性連接固定在傘頂面的端部，進水組件的水泵將水桶內的水通過進水管流入水管內并通過水管上的多個噴嘴將水形成霧氣噴出，噴嘴上滴漏的水珠掉落在水槽內，水槽上的水通過出水管流入到水桶中。該噴霧裝置的水槽和水管采用磁性連接，不僅安裝方便，還大大的提高了通用性，可適用與各種噴霧防滴漏運用場景。

13、采用在水槽上連接出水管，可對滴漏的水進行再次噴霧利用，達到節約水資源的效果。

14、采用手機控制系統，可根據系統內天氣的溫度、濕度和輻射量，對水泵的噴霧量進行控制。

15、采用太陽能板對電池進行供電，電池對水泵進行供電，起到節能環保的效果。

技術特征：

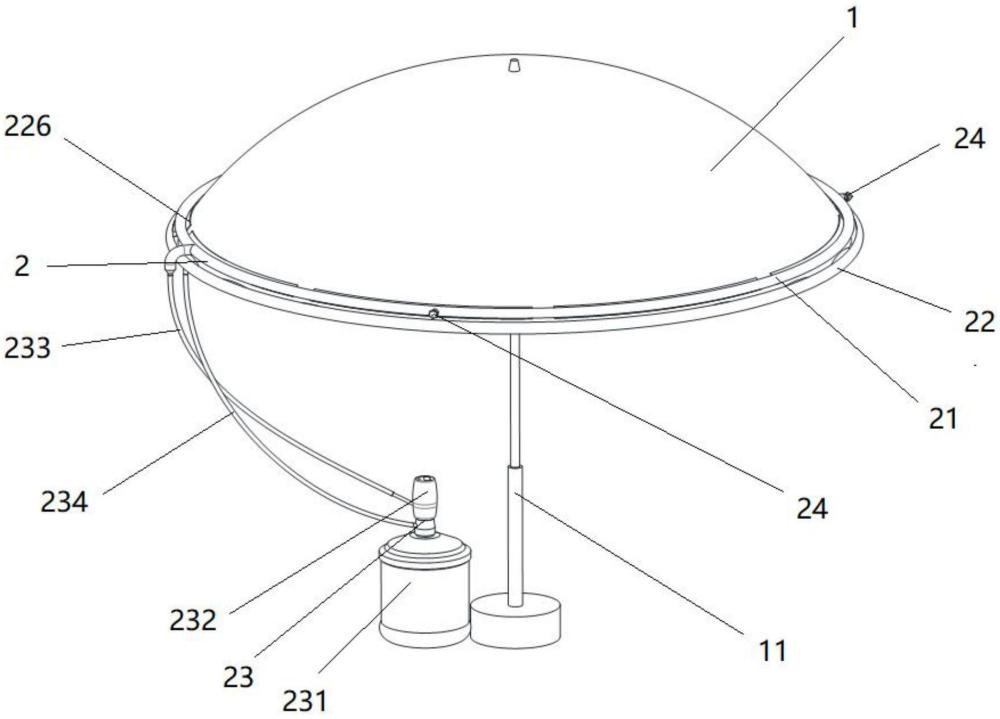

1.一種噴霧裝置，其特征在于，包括可拆卸安裝在傘頂面(1)端部的噴霧組件(2)，所述噴霧組件(2)包括水管(21)、水槽(22)和進水組件(23)，水槽(22)沿周向繞設在傘頂面(1)的端部，使得傘頂面(1)的端部位于水槽(22)內，水槽(22)的內側端與傘頂面(1)的內側面接觸，水管(21)沿周向繞設在傘頂面(1)上，水管(21)位于水槽(22)的上方并且與水槽(22)的內側端磁性連接，使得傘頂面(1)的端部夾緊在水槽(22)與水管(21)之間，所述水管(21)沿周向設置有若干個噴嘴(24)，所述水管(21)和水槽(22)分別與進水組件(23)連接。

2.根據權利要求1所述的噴霧裝置，其特征在于，所述水槽(22)包括連接部(221)和積水槽(222)，連接部(221)與傘頂面(1)端部的內側面接觸，連接部(221)與水管(21)磁性連接，積水槽(222)位于水管(21)的下方，積水槽(222)用于收集噴嘴(24)滴漏的水珠。

3.根據權利要求1所述的噴霧裝置，其特征在于，所述進水組件(23)包括水桶(231)、水泵(232)、進水管(233)和出水管(234)，水桶(231)與水泵(232)連接，進水管(233)的一端與水泵(232)連接，進水管(233)的另一端與水管(21)連接，出水管(234)的一端與水桶(231)連接，出水管(234)的另一端與水槽(22)連接，水泵(232)用于水管(21)進水，使得水通過噴嘴(24)變成霧氣噴出。

4.根據權利要求1所述的噴霧裝置，其特征在于，所述傘頂面(1)的下方還設置有傘桿(11)，傘桿(11)與傘頂面(1)連接，傘桿(11)用于對傘頂面(1)進行支撐。

5.根據權利要求1所述的噴霧裝置，其特征在于，所述水槽(22)的材質為防水布料，水槽(22)內沿周向設置有若干個支撐龍骨(223)。

6.根據權利要求2所述的噴霧裝置，其特征在于，所述水槽(22)的連接部(221)的外側設置有正極磁鐵(225)，所述水管(21)靠近傘頂面(1)的一端設置有負極磁鐵(226)，水槽(22)的正極磁鐵(225)與水管(21)的負極磁鐵(226)相互吸附。

7.根據權利要求2所述的噴霧裝置，其特征在于，所述水槽(22)的連接部(221)的外側設置有第二磁鐵(224)，所述水管(21)為金屬材質，連接部(221)上的第二磁鐵(224)對水管(21)進行吸附。

8.根據權利要求3所述的噴霧裝置，其特征在于，還包括太陽能板(3)、用于對水泵(232)充電的電池(5)和用于控制水泵(232)噴霧量的手機控制系統(4)，電池(5)分別與太陽能板(3)和水泵(232)電性連接，太陽能板(3)用于對電池(5)進行供電，手機控制系統(4)與水泵(232)連接，手機控制系統(4)用于根據系統中的溫度、濕度和輻射量來控制水泵(232)的噴霧量。

技術總結
本技術涉及一種噴霧裝置，包括可拆卸安裝在傘頂面端部的噴霧組件，所述噴霧組件包括水管、水槽和進水組件，水槽沿周向繞設在傘頂面的端部，使得傘頂面的端部位于水槽內，水槽的內側端與傘頂面的內側面接觸，水管沿周向繞設在傘頂面上，水管位于水槽的上方并且與水槽的內側端磁性連接，使得傘頂面的端部夾緊在水槽與水管之間，所述水管沿周向設置有若干個噴嘴，所述水管和水槽分別與進水組件連接。該噴霧裝置安裝方便，通用性強，可適用于各種噴霧防滴漏運用場景。

技術研發人員：張曉梅
受保護的技術使用者：昆山市法歌噴霧凈化系統有限公司
技術研發日：20240611
技術公布日：2025/4/28
