本發明涉及一種輔助進行施肥的施肥裝置，特別涉及一種水田深施肥開溝器。

背景技術：
我國是世界上最大的化肥消費國，但化肥利用率較低。研究表明，肥料深施是提高肥料利用率的重要途徑之一，例如碳酸氫銨、尿素深施到地表以下6～10cm的土層中，比表面撒施氮肥利用率可提高115%和35%。目前，我國旱地肥料深施作業已得到較廣泛應用，由此看出，肥料要根據需要施放到不同的深度，以提高肥料的利用率，而目前的水田開溝器自身并不具有高度的調整功能。公開號：CN202222122U專利文獻，專利名稱：一種播種施肥的防堵施肥開溝器，其提到了一種開溝深度的調整方式，首先其只能用于旱地作業，因為開溝刀桿窄，所以在水田作業時所開的施肥溝細，而水田土壤含水率高、流動性大，會迅速將施肥溝填埋。為此用于水田的深施肥裝置為了克服此問題，利用如公開號CN1742532A專利文獻，專利名稱：船式深施肥開溝器，其將開溝刀做得寬大，且為了防止稀泥堵塞施肥口，會設置一用于防止稀泥堵塞施肥口的擋泥罩，若前者所述的深度調整方式用于后者上時，由于水田開溝器笨重，每次調整都需要將笨重的開溝器拆下，然后進行調整，最后再裝上，整個過程需要至少兩個人進行，因此調整過程勞動強度大，該深度調整方式不適用于水田深度調整。目前的水田深施肥器具因不能調整施肥深度或施肥深度調整過于復雜的問題已經嚴重影響水田施肥肥料的利用率，本發明人針對上述的技術問題經過反復研究與試驗下才開發出本發明。

技術實現要素：

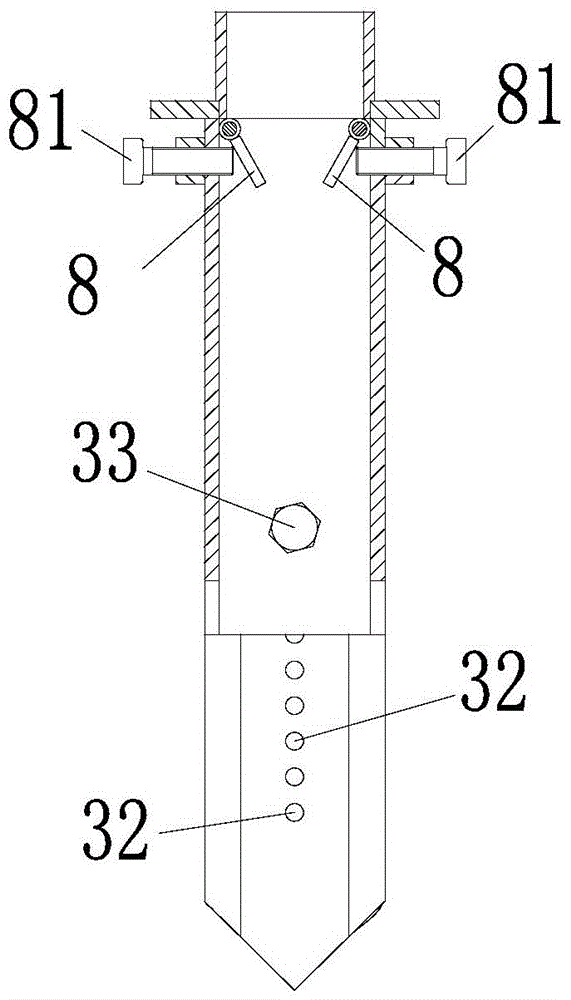

本發明的目的在于提供一種結構簡單、能方便調整施肥深度且能有效防止稀泥堵塞施肥孔的水田深施肥開溝器。本發明的目的通過下述技術方案實現：一種水田深施肥開溝器，包括開溝鏟以及上下貫通的擋泥罩，所述開溝鏟與所述擋泥罩相連接，還包括深度調整結構，所述深度調整結構包括開設在開溝鏟背部和/或擋泥罩上的連接孔以及穿設于連接孔中將開溝鏟與擋泥罩相固定的固定桿；在調整過程中，僅需要松開螺栓后調整開溝鏟的深度即可實現調整，無需進行整體拆卸，調整簡便、結構簡單且能有效防止稀泥堵塞施肥孔，滿足水田深施肥的要求，有效提高肥料利用率，具有廣闊的市場應用與推廣前景。優選的，所述連接孔包括開設在開溝鏟背部的第一連接孔與擋泥罩上的第二連接孔，開溝鏟與擋泥罩通過穿設于第一連接孔與第二連接孔中的固定桿相連接。優選的，所述連接孔與固定桿其一設置于開溝鏟背部，另一設置于擋泥罩上。優選的，所述開溝鏟背部與擋泥罩間滑動連接，開溝鏟背部與擋泥罩連接部上分別設置有連接孔，開溝鏟背部的連接孔與擋泥罩上的連接孔通過固定桿相連接。進一步的，所述滑動連接為燕尾槽與燕尾導軌配合連接，燕尾槽與燕尾導軌其一設置于開溝鏟背部，另一設置于擋泥罩上，或T形槽和T形導軌配合連接，T形槽和T形導軌其一設置于開溝鏟背部，另一設置于擋泥罩上；深度調整結構采用了滑動連接，如：燕尾槽和燕尾導軌滑動連接進行導向，因此可以只需一個螺栓進行固定即可，調整快捷、固定迅速。優選的，還包括蓋板，所述蓋板蓋于擋泥罩頂端，蓋板上開設有下肥孔，下肥孔與排肥器的導肥管相連接。優選的，所述擋泥罩左、右內側壁上設置有肥料導向板，肥料導向板頂部鉸接于擋泥罩側壁上，肥料導向板背部頂推有用于調整肥料導向板傾斜度的調整桿；擋泥罩可以防止泥土堵塞排肥孔，通過調整桿控制肥料導向板傾斜度來限制肥料的撒布范圍，使肥料直接落入到中部的溝底中，達到深施肥的效果且肥料導向板傾斜度可以靈活調整。進一步的，所述連接孔為沿垂直方向延伸的長形孔或沿垂直方向排布的多個的連接孔。進一步的，所述連接孔為螺紋孔，所述固定桿為螺栓。優選的，所述開溝鏟具有一推土部和連接在推土部下部的劃切部，推土部為橫斷截面為等腰三角形的三棱柱，推土部刃口夾角為20°-30°，劃切部為圓弧形刀刃。隨著開溝鏟的前移掛在開溝鏟上的雜草、秸稈能沿著圓弧形刀刃滑入溝底，此外，圓弧形刀刃還能切斷部分雜草和秸稈，防止開溝鏟上掛雜草、秸稈等，而推土部將后移的泥土和堆積在刃口上的泥土推至兩側，防止泥土回填施肥溝。本發明的工作原理：通過在開溝鏟與擋泥罩間設置的深度調整結構，在其上分別沿垂直方向設置連接孔，通過在連接孔間穿設固定桿或在開溝鏟與擋泥罩其一上開設連接孔，另一上設置固定桿從而將開溝鏟固定于不同深度上，連接孔可以是多個沿垂直方向排布的或一個沿垂直方向延伸的長形孔，而固定桿為螺栓，可以螺緊在連接孔中或穿過連接孔后與一螺母連接從而固定；調整時，只需要松開固定桿后滑動開溝鏟至合適位置后再鎖緊螺栓即可完成調整，無需拆卸開溝器，其結構簡單，調整方便。本發明相對于現有技術具有如下的優點及效果：1、本發明在開溝鏟與擋泥罩間設有一用于控制開溝鏟開溝深度的深度調整結構。在調整過程中，僅需要松開螺栓后調整開溝鏟的深度即可實現調整，無需進行整體拆卸，調整簡便、結構簡單且能有效防止稀泥堵塞施肥孔，滿足水田深施肥的要求，有效提高肥料利用率，具有廣闊的市場應用與推廣前景。2、深度調整結構采用了燕尾槽和燕尾導軌滑動連接進行導向，因此可以只需一個螺桿進行固定即可，調整快捷、固定迅速。3、本發明開溝鏟的刀刃上端部分具有推土部和劃切部，隨著開溝鏟的前移掛在開溝鏟上的雜草、秸稈能沿著圓弧形刀刃滑入溝底，此外，圓弧形刀刃還能切斷部分雜草和秸稈，防止開溝鏟上掛雜草、秸稈等，而推土部將后移的泥土和堆積在刃口上的泥土推至兩側，防止泥土回填施肥溝。4、擋泥罩為上下貫通的空心結構，擋泥罩可以防止泥土堵塞排肥孔，通過調整桿控制肥料導向板傾斜的角度，限制肥料的撒布范圍，使肥料直接落入到中部的溝底中，達到深施肥的效果且肥料導向板傾斜度可以靈活調整控制肥料的撒放位置，此外，擋泥罩對開溝鏟所開出的溝具有護形的作用。附圖說明圖1是本發明的結構示意圖。圖2是本發明的擋泥罩局部剖視圖。圖3是圖1拆除蓋板后的結構示意圖。圖4是本發明橫向剖視圖。圖5是本發明的俯視圖。圖6是本發明的縱向剖視圖。具體實施方式下面結合實施例及附圖對本發明作進一步詳細的描述，但本發明的實施方式不限于此。實施例一：如圖1所示，一種水田深施肥開溝器，包括開溝鏟1、蓋板2、前立板3、后立板4以及上下貫通的擋泥罩5，開溝鏟1與擋泥罩5相連接，擋泥罩5橫截面呈U形，開口處與后立板4固定連接，形成一上下貫通的空心結構，所述擋泥罩5頂端蓋有蓋板2，蓋板2上開設有下肥孔6和開溝器安裝孔7，下肥孔6與排肥器連接，如圖2-3所示，所述擋泥罩5左、右內側壁上設置有肥料導向板8，肥料導向板8頂部鉸接于擋泥罩5內側壁上，肥料導向板8背部頂推有用于調整肥料導向板8傾斜度的調整桿81。具體為所述擋泥罩5左、右（所述左、右為圖2中的左右）內側壁上分別設置有肥料導向板8，共兩塊，肥料導向板8頂部鉸接于擋泥罩5內側壁上，擋泥罩5側壁上穿設有兩調整桿81，調整桿81末端頂推在肥料導向板8背部，使兩肥料導向板8下端向擋泥罩5中部傾斜，所述調整桿81為螺栓、螺桿或銷釘。如圖4-5所示，開溝鏟1包括左刃板11、右刃板12以及頂刃板13，左刃板11的一邊和右刃板12的一邊相固定連接或一體成形，連接處形成一刀刃，頂刃板13固定于左刃板11和右刃板12頂上，形成一中空的開溝鏟1。如圖1-3和圖6所示，本發明還具有一用于控制開溝鏟1開溝深度的深度調整結構10，深度調整結構10連接在開溝鏟1背部與擋泥罩5之間。具體的，所述深度調整結構10包括所述前立板3和所述后立板4，在前立板3背面設置有燕尾導軌，在后立板4前面設置有燕尾槽，燕尾導軌與燕尾槽相配合滑動連接，當然，還可以通過T形槽和T形導軌配合連接，T形槽和T形導軌其一設置于開溝鏟1背部，另一設置于擋泥罩5上實現滑動連接。如圖2和圖6所示，前立板3與后立板4還分別與開溝鏟1、擋泥罩5固定連接，前立板3與后立板4連接面上分別設置有連接孔，所述連接孔包括第一連接孔32與第二連接孔42，第一連接孔32為多個并沿垂直方向等距離排布，第二連接孔42為一個，第一連接孔32與第二連接孔42間通過固定桿33連接，具體的，前立板3正面與開溝鏟1背部固定連接，后立板4背面與擋泥罩5固定連接，在前立板3背面即設有燕尾導軌的面上，開設有沿垂直方向等距離排布的9個第一連接孔32，而在后立板4前面即設有燕尾槽的面上開設有1個第二連接孔42，所述第一連接孔32與第二連接孔42為螺紋孔，第二連接孔42可以與任一個不同位置高度的第一連接孔32通過固定桿33相連接，其中所述固定桿33為螺栓，使開溝鏟1固定于不同深度上，即可實現深度的調整，例如1-10cm的深度間的調整。當然所述第二連接孔42也可以為2個或2個以上，通過多個第一連接孔32與多個第二連接孔42間固定上螺栓同樣可以實現高度的調整，而且其調整范圍比只有1個第二連接孔42的大。具體范圍視連接孔的位置分布或第一連接孔32與第二連接孔42配合而定。所述第一連接孔32還可以是一個沿垂直方向延伸的長形孔。螺栓穿過所述長形孔后與一螺母連接將開溝鏟1固定于不同深度上。如圖1、5和6所示，所述開溝鏟1具有一推土部91和連接在推土部91下部的劃切部92，推土部91為橫斷截面為等腰三角形的三棱柱，推土部刃口為一垂直設置的刃口，推土部91刃口夾角為20、21、23、24、26、28或30°，劃切部92為一圓弧形的刀刃，開溝鏟1背部與擋泥板5連接面形狀相對應，即開溝鏟1背部形狀與擋泥罩5連接處的形狀相同形成平滑過渡，減少開溝阻力同時擋泥罩5在工作過程中部分埋在地下對開溝鏟1所開出的溝具有護形的作用。實施例二：本實施例與實施例一不同之處在于：所述第一連接孔和第二連接孔為一個，第一連接孔和第二連接孔均為沿垂直方向延伸的長形孔，兩長形孔通過螺栓和螺母固定連接。實施例三：本實施例與上述實施例不同之處在于：所述連接孔設置于開溝鏟1背部，連接孔是沿垂直方向排布的并且為多個，固定桿33固定設置于擋泥罩5上，通過將固定桿33固定于不同位置的連接孔中，使開溝鏟1固定于不同深度上，所述固定桿33也可以為多個，從而加強連接。本發明的工作原理：通過在開溝鏟1與擋泥罩5間設置的深度調整結構10，在開溝鏟1與擋泥罩5上分別沿垂直方向設置有連接孔，通過在連接孔間穿設固定桿33或在開溝鏟1與擋泥罩5其一上開設連接孔，另一上設置固定桿33，從而將開溝鏟1固定于不同深度上，連接孔可以是多個沿垂直方向排布的或一個沿垂直方向延伸的長形孔，而固定桿33為螺栓，可以螺緊在連接孔中或穿過連接孔后與一螺母連接從而固定；調整時，只需要松開固定桿33后，滑動開溝鏟1至合適位置后再鎖緊螺栓即可完成調整，整個調整過程無需拆卸開溝器，調整簡便，結構簡單。上述實施例為本發明較佳的實施方式，但本發明的實施方式并不受上述實施例的限制，其他的任何未背離本發明的精神實質與原理下所作的改變、修飾、替代、組合、簡化，均應為等效的置換方式，都包含在本發明的保護范圍之內。
