本實用新型涉及農業技術領域，尤其涉及一種農業培育大棚精準施肥裝置。

背景技術：

肥料，是提供一種或一種以上植物必需的營養元素，改善土壤性質、提高土壤肥力水平的一類物質。農業生產的物質基礎之一。中國早在西周時就已知道田間雜草在腐爛以后，有促進黍稷生長的作用。《齊民要術》中詳細介紹了種植綠肥的方法以及豆科作物同禾本科作物輪作的方法等；還提到了用作物莖稈與牛糞尿混合，經過踐踏和堆制而成肥料的方法，全國農業可持續發展規化（2015-2030年）明確提出全國測土配方施肥技術推廣覆蓋率達到90%以上，化肥利用率提高到40%的目標，但是在我國現有的農業大棚中，針對大棚內的植物的固態肥的施灑主要依靠人工完成，由于沒有專門的機器，導致了人工施肥時不僅費時費力，還容易造成施灑不均勻，從而浪費化肥及環境污染，為此，我們提出了一種農業培育大棚精準施肥裝置來解決上述問題。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種農業培育大棚精準施肥裝置。

為了實現上述目的，本實用新型采用了如下技術方案：

一種農業培育大棚精準施肥裝置，包括大棚架，所述大棚架內相對的一側均設有電動滑軌，所述電動滑軌上安裝有滑塊，滑塊的一側固定有連接桿，兩個連接桿之間固定有承載板，所述承載板的上端設有施肥箱，所述施肥箱的上端兩側均設有支撐塊，所述支撐塊的上端固定有肥料儲存箱，所述肥料儲存箱和施肥箱之間連接有多跟輸肥管，所述輸肥管上設有電磁閥門，所述施肥箱內設有空腔，所述空腔中設有轉動輥，所述轉動輥的一端轉動連接在空腔內的一端側壁上，所述轉動輥上等間距設有多個固定盒，所述施肥箱的一側固定有驅動裝置，所述驅動裝置的輸出軸貫穿施肥箱的側壁并固定連接在轉動輥的一側，所述施肥箱的前側設有多個相互平行的出料管，所述承載板的下端設有多個伸縮機構，所述伸縮機構的末端固定有固定板，所述固定板的下端一側設有兩個相互平行的支撐腿，所述支撐腿上鉸接有滾輪，所述支撐腿的一側多個相互平行的犁臂，所述犁臂的下端設有犁頭。

優選地，所述施肥箱的一側下端設有開口，且開口和空腔連通，所述開口內貫穿設有收集盒，所述收集盒的一端設有連接塊，所述連接塊的一側設有拉手。

優選地，所述肥料儲存箱上設有進料管，所述進料管上設有封蓋。

優選地，所述大棚架包括多跟相互平行的支撐柱，所述支撐柱的上端固定有連接板，兩個連接板的之間等間距設有多跟弧形支撐架，所述弧形支撐架下端等間距設有多個照明燈具。

優選地，所述大棚架上鋪設有薄膜。

本實用新型中，進行施肥時，將需要的肥料通過進料管送入肥料儲存箱中，伸縮機構將犁臂和支撐腿放下，電動滑軌帶動整個裝置開始移動，移動時，犁頭進行破土，電磁閥門打開，將肥料通過輸肥管放入固定盒內，驅動裝置通過輸出軸的轉動帶動轉動輥旋轉，轉動輥的旋轉帶動固定盒轉動，從而將定量的肥料甩至出料管內，通過出料管落入破開的土內，施肥完畢后，可通過提手將收集盒拉出，將空腔中多余的肥料回收，本實用新型通過電動滑軌、滑塊以及滾輪和犁臂的結合實現了自動化的移動和自動化的破土，通過轉動輥、固定盒以及出料管的結合實現了精確的定量施肥，不僅降低了人工成本，還提高了施肥的效率，適宜推廣。

附圖說明

圖1為本實用新型提出的一種農業培育大棚精準施肥裝置的大棚架結構示意圖；

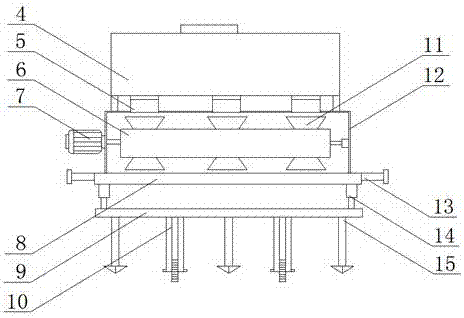

圖2為本實用新型提出的一種農業培育大棚精準施肥裝置的正視圖；

圖3為本實用新型提出的一種農業培育大棚精準施肥裝置的側視圖。

圖中：1大棚架、2電動滑軌、3照明燈具、4肥料儲存箱、5輸肥管、6轉動輥、7驅動裝置、8承載板、9固定板、10支撐腿、11固定盒、12施肥箱、13連接桿、14伸縮機構、15犁臂、16收集盒、17連接塊、18支撐塊、19出料管。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-3，一種農業培育大棚精準施肥裝置，包括大棚架1，大棚架1內相對的一側均設有電動滑軌2，電動滑軌2上安裝有滑塊，滑塊的一側固定有連接桿13，兩個連接桿13之間固定有承載板8，承載板8的上端設有施肥箱12，施肥箱12的上端兩側均設有支撐塊18，支撐塊18的上端固定有肥料儲存箱4，用于儲存肥料，肥料儲存箱4和施肥箱12之間連接有多個輸肥管5，輸肥管5將肥料送入施肥箱12內，輸肥管5上設有電磁閥門，施肥箱12內設有空腔，空腔中設有轉動輥6，轉動輥6的一端轉動連接在空腔內的一端側壁上，轉動輥6上等間距設有多個固定盒11，施肥箱12的一側固定有驅動裝置7，驅動裝置7的輸出軸貫穿施肥箱12的側壁并固定連接在轉動輥6的一側，驅動裝置7通過輸出軸的轉動帶動轉動輥6轉動，施肥箱12的前側設有多個相互平行的出料管19，承載板8的下端設有多個伸縮機構14，伸縮機構14的末端固定有固定板9，固定板9的下端一側設有兩個相互平行的支撐腿10，支撐腿10上鉸接有滾輪，支撐腿10的一側多個相互平行的犁臂15，犁臂15的下端設有犁頭，用于破土。

本實用新型中，施肥箱12的一側下端設有開口，且開口和空腔連通，開口內貫穿設有收集盒16，收集盒16的一端設有連接塊17，連接塊17的一側設有拉手，用于收集空腔中的肥料，肥料儲存箱4上設有進料管，進料管上設有封蓋，方便使用，大棚架1包括多跟相互平行的支撐柱，支撐柱的上端固定有連接板，兩個連接板的之間等間距設有多跟弧形支撐架，弧形支撐架下端等間距設有多個照明燈具3，進行照明，大棚架1上鋪設有薄膜，起保暖作用。

本實用新型中，進行施肥時，將需要的肥料通過進料管送入肥料儲存箱4中，伸縮機構14將犁臂15和支撐腿10放下，電動滑軌2帶動整個裝置開始移動，移動時，犁頭進行破土，電磁閥門打開，將肥料通過輸肥管5放入固定盒11內，驅動裝置7通過輸出軸的轉動帶動轉動輥6旋轉，轉動輥6的旋轉帶動固定盒11轉動，從而將定量的肥料甩至出料管19內，通過出料管19落入破開的土內，施肥完畢后，可通過提手將收集盒16拉出，將空腔中多余的肥料回收。

以上，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
