本發明創造屬于農業機械，主要涉及一種配裝在大型玉米脫粒機具上清除掉落玉米籽粒及雪粉的作業裝置。

背景技術：

在我國北方地區寒冷的冬季進行玉米果穗脫粒作業時，在玉米果穗堆內不僅夾雜著較多的雪粉，而且存在著一些掉落破碎和品質較差的玉米籽粒。為了保證大型玉米脫粒機脫粒作業質量和脫粒后的玉米品質，在玉米果穗進入現用的大型玉米脫粒機脫粒滾筒總成進行脫粒分離作業之前，均首先對送入機內玉米果穗堆內的雪粉和掉落玉米籽粒進行分離，但由于現用機型上結構設計的缺陷，被分離出的雪粉和掉落玉米籽粒只能依靠自重流動排出，流動性差、清除排出不順暢，甚至發生堵塞故障。

技術實現要素：

本發明創造的目的就是針對上述現有大型玉米脫粒機存在的技術問題，設計一種清除掉落玉米籽粒及雪粉的雙螺旋輸送絞龍總成，達到輸送排除雪粉及掉落玉米籽粒順暢、防止輸送堵塞故障發生、保證機具作業效率的目的。

本發明創造的目的是這樣實現的：在雙絞龍殼體內相互平行且可轉動的配裝雪粉排出絞龍總成和玉米籽粒排出絞龍總成，在所述雙絞龍殼體內側部上、位于雪粉排出絞龍總成與玉米籽粒排出絞龍總成之間部位處配裝隔板，在所述雙絞龍殼體后端下側部上分別配裝雪粉排出筒和玉米籽粒排出筒，所述雪粉排出筒和玉米籽粒排出筒分別與雪粉排出絞龍總成和玉米籽粒排出絞龍總成連通，在所述玉米籽粒排出筒上鉸連安裝門擋板，調節拉桿鉸連安裝在門擋板上，所述門擋板依次分別與玉米籽粒排出筒上相互垂直設置的兩個排出口呈關閉配合或打開配合，驅動輪和主動齒輪固裝在雪粉排出絞龍總成外端部上，從動齒輪固裝在玉米籽粒排出絞龍總成外端部上，所述主動齒輪與從動齒輪嚙合，所述雪粉排出絞龍總成的螺旋方向與玉米籽粒排出絞龍總成的螺旋方向相反，至此構成清除掉落玉米籽粒及雪粉的雙向螺旋輸送絞龍總成。

本發明創造結構新穎、合理，適用性強，使用可靠，可有效輸送和清除掉落的玉米籽粒及雪粉，排出順暢，避免和消除了堵塞故障發生，尤其能滿足大型玉米脫粒機具配套使用。

附圖說明

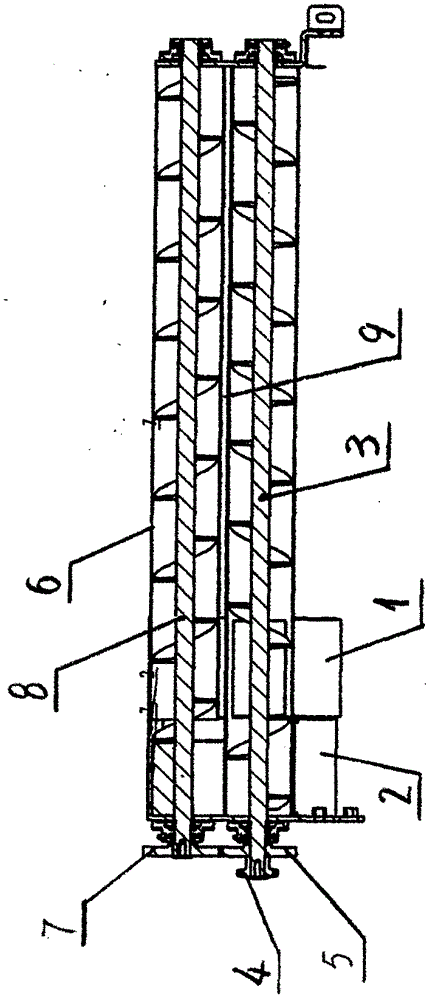

圖1是清除掉落玉米籽粒及雪粉的雙螺旋輸送絞龍總成總體結構示意圖；

圖2是圖1的A-A向剖視圖；

圖3是圖1的左向視圖。

圖中件號說明：

1、雪粉排出筒、2、玉米籽粒排出筒、3、雪粉排出絞龍總成、4、驅動輪、5、主動齒輪、6、雙絞龍殼體、7、從動齒輪、8、玉米籽粒排出絞龍總成、9、隔板、10、門擋板、11、調節拉桿。

具體實施方式

下面結合附圖對本發明創造實施方案進行詳細描述。一種清除掉落玉米籽粒及雪粉的雙螺旋輸送絞龍總成，在雙絞龍殼體6內相互平行且可轉動的配裝雪粉排出絞龍總成3和玉米籽粒排出絞龍總成8，在所述雙絞龍殼體6內側部上、位于雪粉排出絞龍總成3與玉米籽粒排出絞龍總成8之間部位處配裝隔板9，在所述雙絞龍殼體6后端下側部上分別配裝雪粉排出筒1和玉米籽粒排出筒2，所述雪粉排出筒1和玉米籽粒排出筒2分別與雪粉排出絞龍總成3和玉米籽粒排出絞龍總成8連通，在所述玉米籽粒排出筒2上鉸連安裝門擋板10，調節拉桿11鉸連安裝在門擋板10上，所述門擋板10依次分別與玉米籽粒排出筒2上相互垂直設置的兩個排出口呈關閉配合或打開配合，驅動輪4和主動齒輪5固裝在雪粉排出絞龍總成3外端部上，從動齒輪7固裝在玉米籽粒排出絞龍總成8外端部上，所述主動齒輪5與從動齒輪7嚙合，所述雪粉排出絞龍總成3的螺旋方向與玉米籽粒排出絞龍總成8的螺旋方向相反。

作業時，外輸動力通過驅動輪4帶動雪粉排出絞龍總成3轉動，旋轉的主動齒輪5通過從動齒輪7驅動玉米籽粒排出絞龍總成8轉動，玉米果穗堆內掉落的玉米籽粒和夾雜的雪粉分別進入到雙絞龍殼體6內的玉米籽粒排出絞龍總成8和雪粉排出絞龍總成3處，掉落的玉米籽粒和雪粉分別通過玉米籽粒排出筒2和雪粉排出筒1輸送排出。利用調節拉桿11使門擋板10在玉米籽粒排出筒2上轉動，并分別與玉米籽粒排出筒2上的兩個排出口配合，呈關閉或打開狀態，實現掉落玉米籽粒回收再送入脫粒機內清選分離，或排出大型玉米脫粒機機外。
