本發明涉及一種加飼料裝置，尤其涉及一種畜牧用自動加飼料裝置。

背景技術：

畜牧，是指采用畜、禽等已經被我們?nèi)祟?lèi)人工飼養馴化的動物，或者鹿、麝、狐、貂、水獺、鵪鶉等野生動物的生理機能，通過人工飼養、繁殖，使其將牧草和飼料等植物能轉變?yōu)閯?dòng)物能，以取得肉、蛋、奶、羊毛、山羊絨、皮張、蠶絲和藥材等畜產品的生產過程。是人類與自然界進行物質交換的極重要環節。畜牧是農業的重要組成部分，與種植業并列為農業生產的兩大支柱。

現行的養殖場有人工加料或自動加料，大養殖場具有規模系統化、電氣自動化的加料設備，該設備輻射到養殖場的各角落，但是如果養殖場規模小，特別是養殖戶成本預算低，更傾向于人工加料，大規模的系統加料設備造價就偏高，同時大材小用，這就需要一種適合小型養殖場的自動加料設備。

現有的人工加料存在加料不及時、勞動強度大、無法按時按量進行加料、影響牲畜的進食規律的缺點，因此亟需研發一種加料及時、勞動強度小、能夠按時按量進行加料、不會影響牲畜的進食規律的畜牧用自動加飼料裝置。

技術實現要素：

(1)要解決的技術問題

本發明為了克服現有的人工加料不及時、勞動強度大、無法按時按量進行加料、影響牲畜的進食規律的缺點，本發明要解決的技術問題是提供一種加料及時、勞動強度小、能夠按時按量進行加料、不會影響牲畜的進食規律的畜牧用自動加飼料裝置。

(2)技術方案

為了解決上述技術問題，本發明提供了這樣一種畜牧用自動加飼料裝置，包括有左側板、右側板、導向板、第一彈簧、飼養槽、升降桿、楔形塊、接觸輪、支桿、導套、導桿、連接桿、滑塊、滑軌、拉線、飼料箱、第二彈簧、擋板和放置板，地面上從左至右依次設有左側板、支桿和右側板，左側板的右側上部設有導向板，導向板上開有導向孔，導向板頂部設有第一彈簧，第一彈簧頂端連接有飼養槽，飼養槽底部中間設有升降桿，升降桿穿過導向孔，升降桿底端設有楔形塊，支桿頂部設有導套，導套內設有導桿，導桿左端設有接觸輪，接觸輪與楔形塊左側面接觸，導桿右端鉸接連接有連接桿，右側板的左側中部設有滑軌，滑軌上滑動式設有滑塊，滑塊與連接桿上端鉸接連接，滑塊頂部設有拉線，右側板頂部設有放置板，放置板頂部設有飼料箱，飼料箱底部左側鉸接連接有擋板，擋板底部左端與拉線頂端連接，擋板與飼料箱內左側面下部?jī)A斜設有第二彈簧。

優選地，還包括有斜桿，右側板右側面的上部與放置板底部中間傾斜設有斜桿，斜桿與放置板和右側板的夾角均為45度。

優選地，還包括有導流板，飼養槽右側頂部設有導流板，導流板位于擋板的正下方。

優選地，還包括有行程開關，楔形塊右側面底端設有行程開關。

優選地，拉線的材質為鋼絲。

優選地，導向孔的孔徑為10厘米。

優選地，導桿的長度為60厘米。

工作原理：在畜牧場對牲畜進行喂食時，一般都是人工加飼料，費時費力。因此可以使用本發明進行加料，首先在飼料箱內裝入適量的飼料，如果飼養槽內的飼料較少，由于第一彈簧的彈力作用，飼養槽向上移動，帶動楔形塊向上移動，接觸輪在楔形塊右側面向下滾動，導桿向左移動，帶動滑塊向下移動，拉線拉動擋板向下打開，飼料就會從飼料箱流入到飼養槽內。如果飼養槽內有足量的飼料，飼養槽受重力影響向下移動，第一彈簧被壓縮，接觸輪在楔形塊右側面向上滾動，導桿向右移動，帶動滑塊向上移動，由于第二彈簧的彈力作用，擋板緩慢向上關閉，飼料的流量減少。這樣就可以根據飼料槽內飼料的多少進行自動加料，以保證飼料槽內一直都會有飼料，就不會讓牲畜挨餓。如果飼料箱內的飼料不足，操作人員再往飼料箱內加入飼料即可。如此循環，就保證了飼料源源不斷，可以及時供料。

因?yàn)檫€包括有斜桿，右側板右側面的上部與放置板底部中間傾斜設有斜桿，斜桿與放置板和右側板的夾角均為45度，斜桿起支撐作用，加強了放置板的承受能力，防止飼料箱晃動。

因?yàn)檫€包括有導流板，飼養槽右側頂部設有導流板，導流板位于擋板的正下方，導流板起導向作用，使飼料可以更好的流入到飼養槽內，不會灑出，減少浪費。

因?yàn)檫€包括有行程開關，楔形塊右側面底端設有行程開關，當接觸輪觸碰到行程開關后，表明飼料箱內沒有飼料可以供給了，提醒操作人員要對飼料箱內加飼料，保證飼料不會中斷，及時供給。

因?yàn)槔€的材質為鋼絲，鋼絲的硬度大，不易磨損，耐腐蝕，可以延長其使用壽命。

(3)有益效果

本發明利用飼養槽內飼料的自身重量來調節擋板的打開程度，從而來控制飼料的流量，及時供給，保證牲畜不會挨餓，同時也可以減少不必要的浪費，達到了加料及時、勞動強度小、能夠按時按量進行加料、不會影響牲畜的效果。

附圖說明

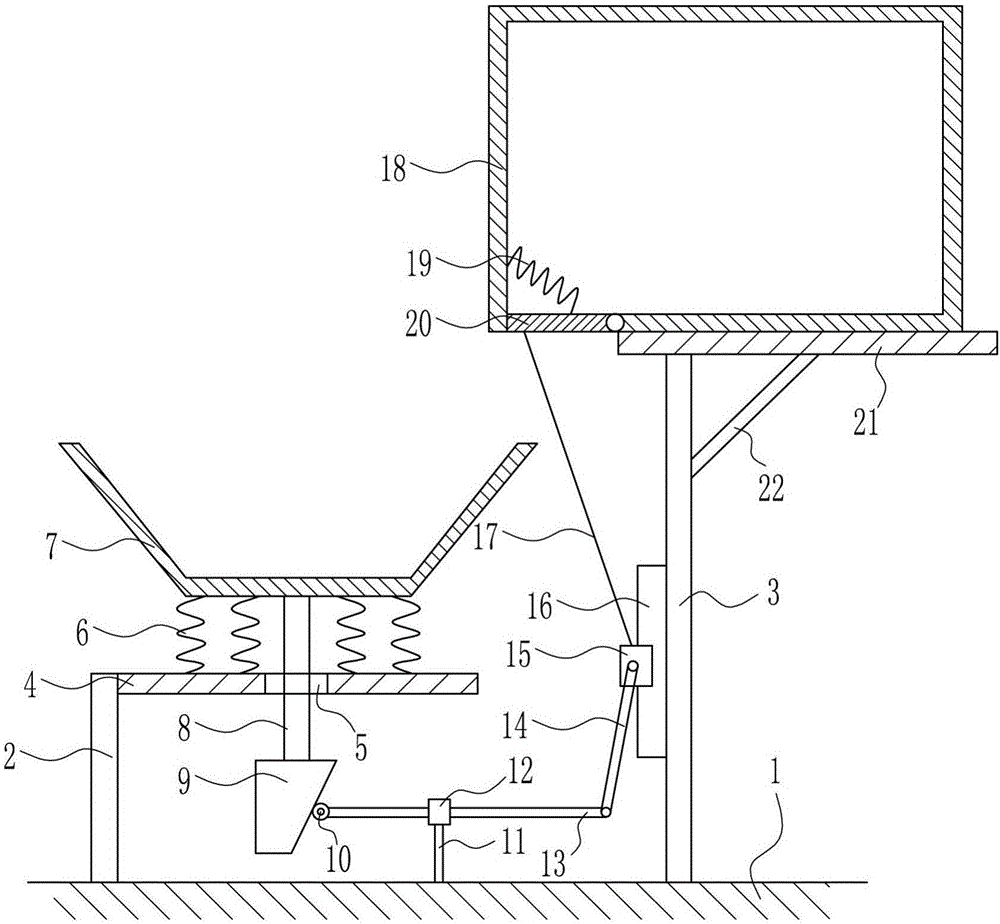

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的第三種主視結構示意圖。

圖4為本發明的第四種主視結構示意圖。

附圖中的標記為：1-地面，2-左側板，3-右側板，4-導向板，5-導向孔，6-第一彈簧，7-飼養槽，8-升降桿，9-楔形塊，10-接觸輪，11-支桿，12-導套，13-導桿，14-連接桿，15-滑塊，16-滑軌，17-拉線，18-飼料箱，19-第二彈簧，20-擋板，21-放置板，22-斜桿，23-導流板，24-行程開關。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種畜牧用自動加飼料裝置，如圖1-4所示，包括有左側板2、右側板3、導向板4、第一彈簧6、飼養槽7、升降桿8、楔形塊9、接觸輪10、支桿11、導套12、導桿13、連接桿14、滑塊15、滑軌16、拉線17、飼料箱18、第二彈簧19、擋板20和放置板21，地面1上從左至右依次設有左側板2、支桿11和右側板3，左側板2的右側上部設有導向板4，導向板4上開有導向孔5，導向板4頂部設有第一彈簧6，第一彈簧6頂端連接有飼養槽7，飼養槽7底部中間設有升降桿8，升降桿8穿過導向孔5，升降桿8底端設有楔形塊9，支桿11頂部設有導套12，導套12內設有導桿13，導桿13左端設有接觸輪10，接觸輪10與楔形塊9左側面接觸，導桿13右端鉸接連接有連接桿14，右側板3的左側中部設有滑軌16，滑軌16上滑動式設有滑塊15，滑塊15與連接桿14上端鉸接連接，滑塊15頂部設有拉線17，右側板3頂部設有放置板21，放置板21頂部設有飼料箱18，飼料箱18底部左側鉸接連接有擋板20，擋板20底部左端與拉線17頂端連接，擋板20與飼料箱18內左側面下部?jī)A斜設有第二彈簧19。

還包括有斜桿22，右側板3右側面的上部與放置板21底部中間傾斜設有斜桿22，斜桿22與放置板21和右側板3的夾角均為45度。

還包括有導流板23，飼養槽7右側頂部設有導流板23，導流板23位于擋板20的正下方。

還包括有行程開關24，楔形塊9右側面底端設有行程開關24。

拉線17的材質為鋼絲。

導向孔5的孔徑為10厘米。

導桿13的長度為60厘米。

工作原理：在畜牧場對牲畜進行喂食時，一般都是人工加飼料，費時費力。因此可以使用本發明進行加料，首先在飼料箱18內裝入適量的飼料，如果飼養槽7內的飼料較少，由于第一彈簧6的彈力作用，飼養槽7向上移動，帶動楔形塊9向上移動，接觸輪10在楔形塊9右側面向下滾動，導桿13向左移動，帶動滑塊15向下移動，拉線17拉動擋板20向下打開，飼料就會從飼料箱18流入到飼養槽7內。如果飼養槽7內有足量的飼料，飼養槽7受重力影響向下移動，第一彈簧6被壓縮，接觸輪10在楔形塊9右側面向上滾動，導桿13向右移動，帶動滑塊15向上移動，由于第二彈簧19的彈力作用，擋板20緩慢向上關閉，飼料的流量減少。這樣就可以根據飼料槽內飼料的多少進行自動加料，以保證飼料槽內一直都會有飼料，就不會讓牲畜挨餓。如果飼料箱18內的飼料不足，操作人員再往飼料箱18內加入飼料即可。如此循環，就保證了飼料源源不斷，可以及時供料。

因?yàn)檫€包括有斜桿22，右側板3右側面的上部與放置板21底部中間傾斜設有斜桿22，斜桿22與放置板21和右側板3的夾角均為45度，斜桿22起支撐作用，加強了放置板21的承受能力，防止飼料箱18晃動。

因?yàn)檫€包括有導流板23，飼養槽7右側頂部設有導流板23，導流板23位于擋板20的正下方，導流板23起導向作用，使飼料可以更好的流入到飼養槽7內，不會灑出，減少浪費。

因?yàn)檫€包括有行程開關24，楔形塊9右側面底端設有行程開關24，當接觸輪10觸碰到行程開關24后，表明飼料箱18內沒有飼料可以供給了，提醒操作人員要對飼料箱18內加飼料，保證飼料不會中斷，及時供給。

因?yàn)槔€17的材質為鋼絲，鋼絲的硬度大，不易磨損，耐腐蝕，可以延長其使用壽命。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
