本發明涉及一種機械裝置，具體涉及應用于養兔架的糞便清理系統。

背景技術：

隨著兔子養殖業的集約化程度的不斷提高，飼養規模也不斷加大。現在兔子養殖廠將兔子關在一個籠子里，籠子放在架子上，在籠子下方有一個傾斜的糞板。兔子的排泄物從籠子下端漏出后落在傾斜的糞板上，在糞板的傾斜作用下，排泄物落入位于架子一側的糞槽中。但是，由于糞板有兔子尿液等液體，會導致兔子的糞便粘黏在糞板上，人工手動地去清理，不僅增加了工人的勞動強度，且增加了時間成本。

技術實現要素：

本發明所要解決的技術問題是人工手動地去清理粘黏在糞板上兔子的糞便，不僅增加了工人的勞動強度，且增加了時間成本。因此本發明的目的在于提供應用于養兔架的糞便清理系統，解決人工手動地去清理粘黏在糞板上兔子的糞便，不僅增加了工人的勞動強度，且增加了時間成本的問題。

本發明通過下述技術方案實現：

應用于養兔架的糞便清理系統，包括糞板和位于糞板兩側的立板，所述立板將兔籠支撐在糞板的上方，兔子的排泄物從兔籠底部的縫隙中漏在糞板上，并能滾落入糞槽中，在立板上設置有刮糞裝置，所述刮糞裝置包括依次連接的驅動裝置和刮板組件，所述驅動裝置主要由主動鏈輪、從動鏈輪和驅動鏈條環組成，所述驅動鏈條環同時套設在主動鏈輪和從動鏈輪上，主動鏈輪和從動鏈輪的旋轉軸線垂直于立板；所述刮板組件設置在驅動鏈條環的外側壁上，在驅動鏈條環的運動下，刮板組件能將位于糞板的兔子糞刮走。驅動裝置采用的動力源為電機。通過機械裝置來自動將糞板上的兔子排泄物刮走，不僅降低了工人勞動強度，還節約了時間成本。

進一步地，所述驅動裝置有兩個，彼此相對設置在糞板兩側的立板上，刮板組件的一端與一側的立板上的驅動鏈條環的外側壁連接，刮板組件的另一端與另一側的立板上的驅動鏈條環的外側壁連接。刮板組件通過兩個驅動裝置來傳動，能獲得更穩定的推力。

進一步地，所述刮板組件主要由安裝筒、刮板和彈簧組成，所述安裝筒的筒底與驅動鏈條環的外側壁連接，所述刮板的一端活動貫穿一側的立板上的安裝筒側壁并位于該安裝筒的中心孔中，所述刮板的另一端活動貫穿另一側的立板上的安裝筒側壁并位于該安裝筒的中心孔中，且安裝筒上被刮板活動貫穿的部位與安裝筒的開口處的端面連通，使刮板能沿安裝筒的軸線方向運動；彈簧的一端與安裝筒的中心孔的孔底連接，另一端與刮板上位于該安裝筒內的端面連接；當刮板處于懸空狀態時刮板的末端到安裝筒的筒底距離大于當刮板位于糞板上時刮板的末端到安裝筒的筒底距離。這樣可以避免由于安裝等誤差導致刮板不能完全貼合糞板的情況出現，從而進一步提高刮板的工作效果，將糞板上的排泄物刮除干凈。

進一步地，在刮板上位于安裝筒的中心孔內的側面上設置有滑塊，在安裝筒的中心孔上沿孔徑向外開設置有滑槽，滑塊位于滑槽中，且滑槽的延伸方向平行于中心孔的軸線。所述滑塊的長度與刮板沿中心孔的軸線方向的尺寸一致。滑塊與滑槽的設置對刮板從安裝筒中下落時起到導向作用，同時還能增大刮板與安裝筒的接觸面，在驅動鏈條環運動時，刮板能獲得更加均勻的推力。

本發明與現有技術相比，具有如下的優點和有益效果：

1、本發明應用于養兔架的糞便清理系統，在驅動鏈條環的運動下，刮板組件能將位于糞板的兔子糞刮走；通過機械裝置來自動將糞板上的兔子排泄物刮走，不僅降低了工人勞動強度，還節約了時間成本；

2、本發明應用于養兔架的糞便清理系統，當刮板處于懸空狀態時刮板的末端到安裝筒的筒底距離大于當刮板位于糞板上時刮板的末端到安裝筒的筒底距離，這樣可以避免由于安裝等誤差導致刮板不能完全貼合糞板的情況出現，從而進一步提高刮板的工作效果，將糞板上的排泄物刮除干凈。

附圖說明

此處所說明的附圖用來提供對本發明實施例的進一步理解，構成本申請的一部分，并不構成對本發明實施例的限定。在附圖中：

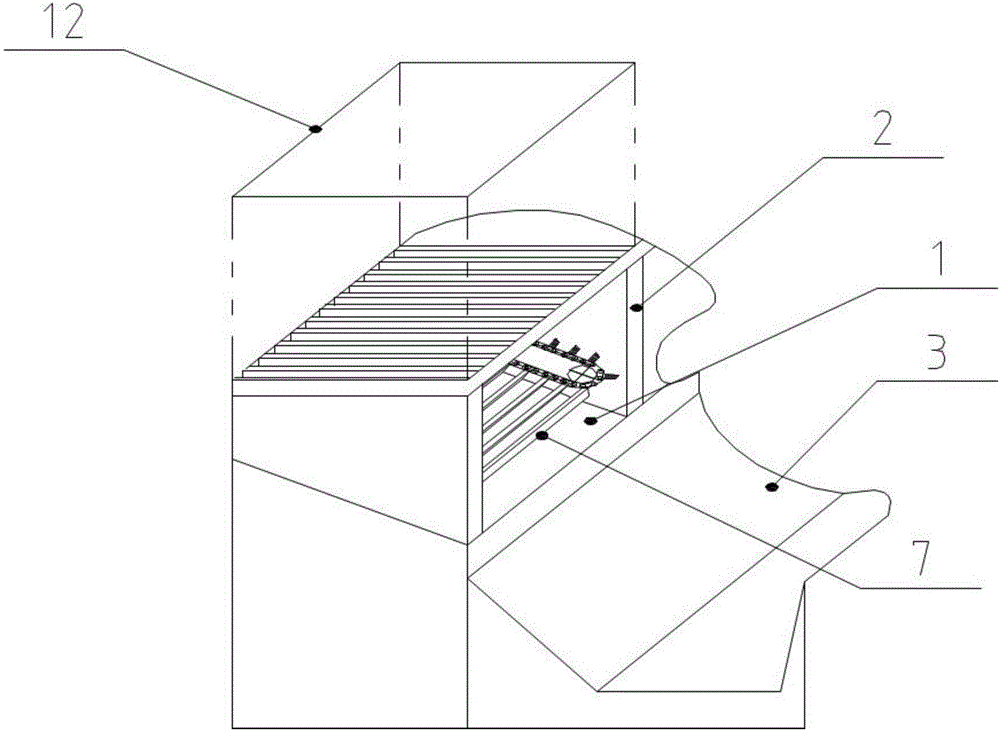

圖1為本發明結構示意圖；

圖2為刮糞裝置安裝示意圖；

圖3為安裝筒沿平行驅動鏈條環運動方向的剖視圖；

圖4為安裝筒沿垂直驅動鏈條環運動方向的剖視圖；

圖5為刮板組件的仰視圖。

附圖中標記及對應的零部件名稱：

1-糞板，2-立板，3-糞槽，4-主動鏈輪，5-從動鏈輪，6-驅動鏈條環，7-刮板組件，8-安裝筒，9-刮板，10-彈簧，11-滑塊，12-兔籠。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚明白，下面結合實施例和附圖，對本發明作進一步的詳細說明，本發明的示意性實施方式及其說明僅用于解釋本發明，并不作為對本發明的限定。

實施例

如圖1-圖5所示，本發明應用于養兔架的糞便清理系統，包括糞板1和位于糞板1兩側的立板2，所述立板2將兔籠12支撐在糞板1的上方，兔子的排泄物從兔籠12底部的縫隙中漏在糞板1上，并能滾落入糞槽3中，在立板2上設置有刮糞裝置，所述刮糞裝置包括依次連接的驅動裝置和刮板組件7，所述驅動裝置主要由主動鏈輪4、從動鏈輪5和驅動鏈條環6組成，所述驅動鏈條環6同時套設在主動鏈輪4和從動鏈輪5上，主動鏈輪4和從動鏈輪5的旋轉軸線垂直于立板2；所述刮板組件7設置在驅動鏈條環6的外側壁上，在驅動鏈條環6的運動下，刮板組件7能將位于糞板1的兔子糞刮走。驅動裝置采用的動力源為電機。

進一步地，所述驅動裝置有兩個，彼此相對設置在糞板1兩側的立板2上，刮板組件7的一端與一側的立板2上的驅動鏈條環6的外側壁連接，刮板組件7的另一端與另一側的立板2上的驅動鏈條環6的外側壁連接。刮板組件7通過兩個驅動裝置來傳動，能獲得更穩定的推力。

進一步地，所述刮板組件7主要由安裝筒8、刮板9和彈簧10組成，所述安裝筒8的筒底與驅動鏈條環6的外側壁連接，所述刮板9的一端活動貫穿一側的立板2上的安裝筒8側壁并位于該安裝筒8的中心孔中，所述刮板9的另一端活動貫穿另一側的立板2上的安裝筒8側壁并位于該安裝筒8的中心孔中；彈簧10的一端與安裝筒8的中心孔的孔底連接，另一端與刮板9上位于該安裝筒8內的端面連接；當刮板9處于懸空狀態時刮板9的末端到安裝筒8的筒底距離大于當刮板9位于糞板1上時刮板9的末端到安裝筒8的筒底距離。這樣可以避免由于安裝等誤差導致刮板9不能完全貼合糞板1的情況出現，從而進一步提高刮板9的工作效果，將糞板1上的排泄物刮除干凈。

進一步地，在刮板9上位于安裝筒8的中心孔內的側面上設置有滑塊11，在安裝筒8的中心孔上沿孔徑向外開設置有滑槽，滑塊11位于滑槽中，且滑槽的延伸方向平行于中心孔的軸線。所述滑塊11的長度與刮板9沿中心孔的軸線方向的尺寸一致。滑塊11與滑槽的設置對刮板9從安裝筒8中下落時起到導向作用，同時還能增大刮板9與安裝筒8的接觸面，在驅動鏈條環6運動時，刮板9能獲得更加均勻的推力。

實施例二

本實施例是在實施例一的基礎上，對本發明作出地進一步說明。

為了進一步提高本發明的自動化，可將電機與控制器連接。利用控制器自身的時間程序，將其設置成每5個小時給電機通電5分鐘。進而不用人工去啟動電機的運轉。

以上所述的具體實施方式，對本發明的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本發明的具體實施方式而已，并不用于限定本發明的保護范圍，凡在本發明的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
