本發明涉及生活家具領域，特別是一種能夠顯示信息的家具。

背景技術：

在生物試驗或是生物樣品保存過程中，經常需要用到液態氣體如液態氮氣、液態氦氣等作為恒溫保存介質。經常的做法是，將生物樣品如細胞、組織直接快速的放置浸沒到低溫的液態氣體中，由于是從室溫的25℃到液態氮氣的-196℃或其他更低溫的液態氦氣，直接快速的放入浸沒到液態氣體存儲容器中，對一些生物樣品的活性或是繁殖用途可能會有影響，比如低溫保存的人類生殖細胞或是干細胞，這些細胞的理想冷凍保存方法是緩慢從室溫降低到最終的液態氣體溫度。

然而現有的將生物樣品放到液態氣體的裝置都是直接放置的，無法實現上述要求的梯度降溫功能。中國專利申請“一種液氮罐樣品儲存裝置”(公開號CN204548918U，公開日2018.08.12)公開了一種直接將樣品放置浸沒到液態氣體中的裝置，無法實現梯度降溫功能。中國專利申請“精液液氮存儲罐的吊籃裝置”(公開號CN204305945U，公開日2015.05.06)公開了一種吊籃結構，用來盛放精液并浸沒到液氮中實現冷凍保存。

上述用于生物樣品液態氣體冷凍保存的技術方案都無法實現生物樣品的梯度降溫。

技術實現要素：

本實用新型是為解決上述問題而提出的，提供了一種生物樣品的液態氣體 浸沒式梯度冷卻裝置，將生物樣品放置在上面然后連同生物樣品一起緩慢下降進入液態氣體存儲容器中后浸沒到液態氣體中，克服現有的一次性直接放入無法梯度降溫的缺陷。

一種生物樣品的液態氣體浸沒式梯度冷卻裝置，用于冷凍保存生物樣品，其特征在于包括：

液態氣體存儲容器，盛放液態氣體來浸沒冷凍生物樣品，具有開口，在開口的邊沿上設置有固定結構；以及

送入裝置，設置在液態氣體存儲容器的開口上，用于容納生物樣品并將生物樣品浸沒到液態氣體存儲容器中的液態氣體內，其特征在于具有：

支架，水平設置在液態氣體存儲容器的開口上；

送入單元，用于放置生物樣品后送入到液態氣體內，和支架連接，具有固定管和至少一個豎直套管、至少一個放置架以及同豎直套管連接的驅動組件；以及

控制器，同驅動組件連接用來控制驅動組件的啟動或停止，

其中，固定管設置在支架上，

驅動組件固定在固定管的下端，

由上而下的第一個豎直套管套入固定管的下端，且同驅動組件連接，相鄰兩個豎直套管相互套接在一起，

最下端的豎直套管的下端同放置架連接，

驅動組件用于驅動豎直套管的上下運動。

本實用新型提供的生物樣品的液態氣體浸沒式梯度冷卻裝置，還可以具有這樣的特征：其中，固定結構為凹槽、圓孔、凸起塊中的任意一種。

本實用新型提供的生物樣品的液態氣體浸沒式梯度冷卻裝置，還可以具有這樣的特征：其中，驅動組件設置在支架上，具有驅動電機和與該驅動電機連接的驅動輪，驅動輪和豎直套管接觸，驅動輪的旋轉運動帶動豎直桿上下運動。

本實用新型提供的生物樣品的液態氣體浸沒式梯度冷卻裝置，還可以具有這樣的特征：其中，豎直套管上設置有摩擦條或齒條，驅動輪為摩擦輪或齒輪，用于對應的與豎直套管的外壁嚙合或摩擦接觸來帶動豎直套管的上下運動。

本實用新型提供的生物樣品的液態氣體浸沒式梯度冷卻裝置，還可以具有這樣的特征：其中，放置架呈圓形或方形，相鄰兩個放置架之間上下設置。

本實用新型提供的生物樣品的液態氣體浸沒式梯度冷卻裝置，還可以具有這樣的特征：其中，放置架的底部和四周側壁具有多個鏤空孔。

本實用新型提供的生物樣品的液態氣體浸沒式梯度冷卻裝置，還可以具有這樣的特征：其中，支架的兩端設置有兩個卡合夾，用于卡住液態氣體存儲容器的開口的邊沿而固定。

本實用新型提供的生物樣品的液態氣體浸沒式梯度冷卻裝置，還可以具有這樣的特征：其中，驅動組件還具有彈性件，彈性件設置在驅動輪上，用于壓迫驅動輪和豎直套管、豎直桿接觸嚙合。

本實用新型提供的生物樣品的液態氣體浸沒式梯度冷卻裝置，還可以具有這樣的特征：其中，驅動輪為摩擦輪或齒輪，對應的豎直套管的外壁具有摩擦條或齒條。

發明作用與效果

本實用新型所提供的液態氣體浸沒式梯度冷卻裝置，由于具有送入裝置以及控制器，由于送入裝置可以被控制器控制下降的速度，從而可以實現可控的 梯度降溫：通過控制進入液態氣體的速度和生物樣品浸沒的深度和在該深度停留的時間，來實現可控降溫。

附圖說明

圖1為本實用新型實施例的生物樣品的液態氣體浸沒式梯度冷卻裝置的結構示意圖；以及

圖2為本實用新型實施例的送入裝置的結構示意圖；

圖3中，a為本實用新型實施例的適用于送入裝置的生物樣品盛放容器安裝示意圖，b為a圖的俯視示意圖。

具體實施方式

為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，以下實施例結合附圖對本發明的送入裝置的結構和使用方法做具體闡述。

實施例

圖1為本實用新型實施例的生物樣品的液態氣體浸沒式梯度冷卻裝置的結構示意圖。

如圖1所示，本實施例提供的生物樣品的液態氣體浸沒式梯度冷卻裝置200包括液態氣體存儲容器210和送入裝置220。送入裝置220放置固定在液態氣體存儲容器210上。

液態氣體存儲容器210為方柱形的桶狀，具有方形開口和方形封蓋，開口上設置有固定部211，本實施例中固定部211為兩個圓形孔，對稱的設置在液態氣體存儲容器210的開口邊沿上。

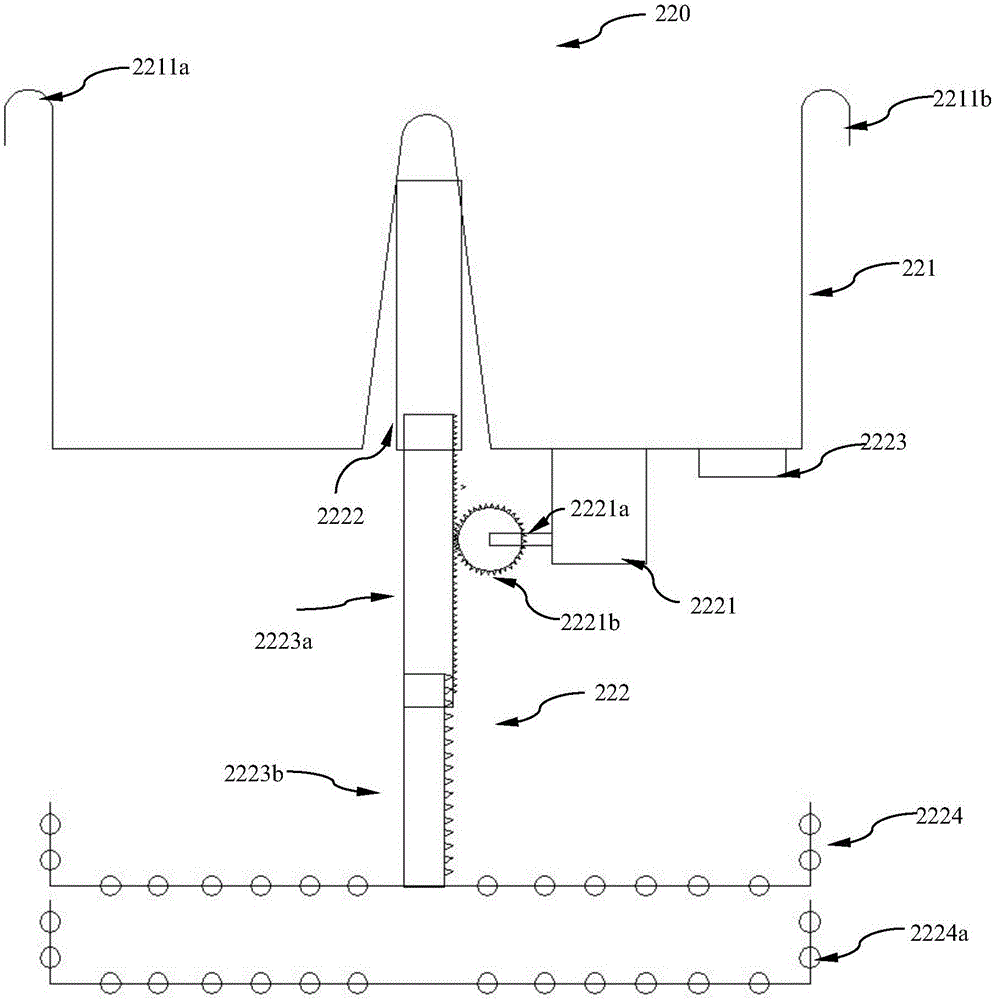

圖2為本實用新型實施例的送入裝置的結構示意圖。

如圖2所示，送入裝置220具有支架221、送入單元222以及控制器223。

支架221，具有如圖2所示的彎曲部分和設置與該彎曲部分兩頭的兩個固定片2211a和2211b，兩個固定片2211a和2211b通過螺栓固定在固定部11的兩個螺孔中，從而實現固定。該彎曲部分為中間具有向上凸起的“┖┘”形，兩頭為兩個固定片2211a和2211b。

送入單元222，具有驅動部2221、固定管2222、兩個豎直套管2223a和2223b以及多個放置架2224。

驅動部2221通過螺釘設置在支架221的中心向上凸起位置旁邊，具有驅動電機2221a和同該驅動電機的軸連接的驅動輪2221b。本實施例中驅動輪2221b為齒輪，驅動電機2221a為步進電機。

固定管2222為圓管，安裝在支架221的中心上。

兩個豎直套管2223a和2223b為金屬圓管，圖中位于上部的豎直套管2223a的外表面靠近驅動輪2221b的一側具有齒，而位于下部的豎直套管2223b直徑比豎直套管2223a小，穿在豎直套管2223a內。

位于上部的豎直套管2223a穿過固定管2222的圓孔。同驅動輪2221b齒輪傳動來上下伸縮，當豎直套管2223b被全部從套住它自己的豎直套管2223a拉出時，驅動輪2221b繼續拉出豎直套管2223a而進而可以下降更多的深度。兩個豎直套管2223a和2223b拉出后的的總長度與液態氣體存儲容器210深度相近。

放置架2224，呈方形的盆狀，大小同液態氣體存儲容器210相配，底部和四周具有多個圓形的鏤空孔2224a，本實施例中放置架2224具有2個，使用不銹鋼沖壓而成，從上到下依次被豎直套管2223b穿過底部中心并被焊接固定。

控制器223，設置在支架221上，同外界電源連接，同時直接與驅動電機2221a電連接，用于直接控制驅動電機2221a的運轉。本實施例中，控制器223為智能 控制器，可以編程控制輸出電流的的大小和方向，電流通電的時間間隔，從而來控制驅動電機2221a的運轉快慢和正反轉以及運轉時間長短和間隔時間。

使用方法

圖3中，a為本實用新型實施例2的適用于送入裝置的生物樣品盛放容器安裝示意圖，b為a圖的俯視示意圖。

如圖3所示，將圖3所示的適用于送入裝置的生物樣品盛放容器B的四周的連接扣組相B1互扣合而圍成一個圓形并放到上述的放置架2224中，通過盛放容器(已經盛放了生物樣品)的四周的連接扣組和鏤空孔2224a扣合固定，這樣就完成了生物樣品的放置。

當將所有的生物樣品都放置好后，將送入裝置20的支架21安放到液態氣體存儲容器210上，檢查兩個固定片2211a和2211b是否與固定部11的兩個螺孔牢固連接。

檢查完畢后，蓋上液態氣體存儲容器210的封蓋。此時，放置架2224與液態氣體存儲容器210的液態氣體液面還有一段距離，此時生物樣品還沒有浸沒到液態氣體，沒有被冷凍，只是在進行預冷。

通電后，開啟事先設定好冷凍程序的控制器223，控制器223會緩慢驅動驅動電機2221a來緩慢驅動驅動輪2221b帶動兩個豎直套管2223a和2223b往下移動，從而使得與豎直套管2223b連接的放置架2224浸沒到液態氣體中進行冷凍。

浸沒一段深度后，控制器不輸出電流，使得豎直套管2223b不再往下運動，放置在放置架2224上的生物樣品一部分浸沒在液態氣體進行溫度平衡，一段時間后溫度平衡了，控制器2223再度通電，進行下一個浸沒深度的溫度平衡。

按照程序設定，重復上述過程直至放置架2224全部浸沒到液態氣體中為止。

本實施例的作用與效果

本實施例所提供的液態氣體浸沒式梯度冷卻裝置，由于具有送入單元以及控制器，由于送入單元可以被控制器控制下降的速度，從而可以實現可控的梯度降溫：通過控制進入液態氣體的速度和生物樣品浸沒的深度和在該深度停留的時間，來實現可控降溫。

本實施例所提供的液態氣體浸沒式梯度冷卻裝置，由于在液態氣體存儲容器的開口上設置固定部，可以實現送入單元與存儲容器的牢固連接。

本實施例所提供的液態氣體浸沒式梯度冷卻裝置，由于驅動部具有驅動電機和由該驅動電機驅動的驅動輪，這樣實現可控伸縮方案簡單，對驅動電機的控制容易實現，成本低。

本實施例所提供的液態氣體浸沒式梯度冷卻裝置，支架221，具有如圖2所示的彎曲部分和設置與該彎曲部分兩頭的兩個固定片2211a和2211b，兩個固定片2211a和2211b通過螺栓固定在固定部11的兩個螺孔中，從而實現固定。該彎曲部分為中間具有向上凸起的“┖┘”形，兩頭為兩個固定片2211a和2211b，這樣的結構可以方便的放置到液態氣體存儲容器的開口上，并且封蓋也比較容易蓋封。

同時由于本實施例的豎直套管為兩根，可以實現更長深度的移動，適應多個放置架2224的情況，更長的浸沒深度，可以放置更多的放置架，更好的利用液態氣體。

變形例

上述實施例2中，還可以在驅動電機2221a和同該驅動電機的軸連接的驅動輪2221b和支架221的合適位置設置彈性件，用來壓迫驅動電機和驅動輪調整與不同直徑豎直套管之間的距離，從而保證他們的緊密接觸實現良好傳動。

上述實施例驅動輪和豎直套管是齒輪齒條嚙合，也可以是摩擦輪和摩擦條 的摩擦接觸。
