本實用新型涉及一種園藝鏟，特別是一種多功能園藝鏟。

背景技術：

隨著園藝越來越受人們的喜愛，園藝工具是使用也越來越多，特別是經常需要使用鏟、叉等工具對花卉植物進行除草、松土等處理。但是，這類園藝工具在使用時需要經常進行切換，在需要使用園藝鏟的時候使用園藝鏟，當需要使用園藝叉的時候需要跟換成園藝叉進行園藝操作；而且，除草、松土完成后一般還需要跟換使用專用的工具進行澆水、施肥；這類園藝工具功能單一，不僅使用不便，而且購置成本較高。因此，現有的叉、鏟類園藝工具中存在著功能單一、使用不便和購置成本較高的問題。

技術實現要素：

本實用新型的目的在于，提供一種多功能園藝鏟。本實用新型不僅具有功能多樣和使用方便的優點，還能夠降低購置成本。

本實用新型的技術方案：多功能園藝鏟，包括手柄，手柄外連接有連接管；連接管端部連接有卡套，卡套一端連接有叉鏟組合件；所述叉鏟組合件包括園藝鏟，園藝鏟一端通過連接板連接有園藝叉，連接板中部連接有旋轉軸，旋轉軸與手柄的一端連接；所述手柄的中部設置有貫穿手柄的導管，導管的一端連接有液囊。

前述的多功能園藝鏟中，所述液囊與叉鏟組合件分別位于手柄的兩端，液囊與導管的連接處設置有密封圈。

前述的多功能園藝鏟中，所述旋轉軸的頂部設有限位板，連接板上對應限位板的位置處設有沉槽。

前述的多功能園藝鏟中，所述連接管與手柄活動連接，連接管與卡套固定連接。

前述的多功能園藝鏟中，所述叉鏟組合件中的園藝鏟或園藝叉位于卡套內，園藝叉或園藝鏟位于卡套外。

前述的多功能園藝鏟中，所述園藝鏟的長度、園藝叉的長度和卡套的長度相同。

與現有技術相比，本實用新型改進了現有的叉、鏟類園藝工藝結構，通過卡套連接了叉鏟組合件，通過連接板、旋轉軸將園藝叉和園藝鏟連接在手柄上；使用時通過卡套即可固定園藝叉和園藝鏟中的一個，將園藝叉和園藝鏟中的另一個用于工作；切換時，拉起連接管和卡套，180度旋轉叉鏟組合件后再放下卡套，即可完成切換；不僅方便使用，方便切換，而且還能夠避免同時購買園藝鏟和園藝叉，使園藝鏟和園藝叉共用同一根手柄，降低了購置成本；同時，通過液囊和導管還能夠?qū)⒎柿稀⑺葘?dǎo)入土壤中，能夠在松土?xí)r將肥料準確地送入松土位置的土壤中，從而具有功能多樣的優點，提高了園藝工作效率。此外，本實用新型還將園藝鏟、園藝叉和卡套設置成相同長度，能夠通過卡套固定住叉鏟組合件的一端，防止使用時，叉鏟組合件自動轉動，進一步方便使用。因此，本實用新型不僅具有功能多樣、使用方便和切換方便的優點，還能夠降低購置成本，提高園藝工作效率。

附圖說明

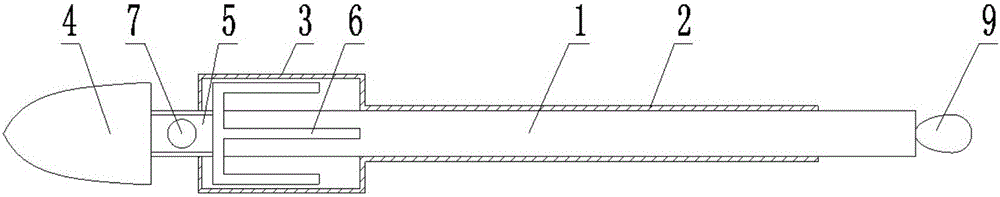

圖1是本實用新型的結構示意圖；

圖2是本實用新型的切換后的結構示意圖；

圖3是圖2的側視圖；

圖4是連接管處的剖視圖。

附圖中的標記為：1-手柄，2-連接管，3-卡套，4-園藝鏟，5-連接板，6-園藝叉，7-旋轉軸，8-導管，9-液囊，10-限位板。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明，但并不作為對本實用新型限制的依據。

實施例。多功能園藝鏟，構成如圖1、2、3、4所示，包括手柄1，手柄1外連接有連接管2；連接管2端部連接有卡套3，卡套3一端連接有叉鏟組合件；所述叉鏟組合件包括園藝鏟4，園藝鏟4一端通過連接板5連接有園藝叉6，連接板5中部連接有旋轉軸7，旋轉軸7與手柄1的一端連接；所述手柄1的中部設置有貫穿手柄1的導管8，導管8的一端連接有液囊9。

所述液囊9與叉鏟組合件分別位于手柄1的兩端，液囊9與導管8的連接處設置有密封圈。所述旋轉軸7的頂部設有限位板10，連接板2上對應限位板10的位置處設有沉槽。所述連接管2與手柄1活動連接，連接管2與卡套3固定連接。所述叉鏟組合件中的園藝鏟4或園藝叉6位于卡套3內，園藝叉6或園藝鏟4位于卡套3外。所述園藝鏟4的長度、園藝叉6的長度和卡套3的長度相同。

工作原理：使用時，通過卡套3套住并固定園藝鏟4或園藝叉6，即可使用另一端進行園藝操作；操作時，限位板10通過沉槽與連接板5壓接，能夠防止叉鏟組合件受力而脫離旋轉軸7，提高結構的穩定性，提高了使用安全性；需要切換時(園藝叉6切換成園藝鏟4為例)，拉起連接管2，連接管2帶動卡套3沿著手柄1向上移動，卡套3離開園藝鏟4；然后轉動叉鏟組合件，園藝鏟4和園藝叉6通過連接板5相對旋轉軸7轉動，轉動180度，使園藝鏟4和園藝叉6的位置對調；最后放下連接管2，使卡套3在自身的重力向下移動，卡套3套住并固定園藝叉6，使園藝鏟4位于卡套3的外側，即可完成切換。反之同理。需要施肥或澆水時，在液囊9中裝入肥料溶液或水，然后將液囊9連接在導管8上，通過擠壓液囊9將肥料溶液或水壓入導管8內，然后順著導管8流入松土位置處的土壤中，完整施肥 或?qū)χ参锔康臐菜?/p>
