本實用新型是一種可充氣式海底養殖箱，屬于養殖設備技術領域。

背景技術：

由于海產品的需求量逐漸增大，因此，現在的海洋養殖行業較為發達，現在在進行海水養殖時大多在海面上進行養殖，但是由于海洋天氣變化多端，因此進行海洋養殖時需要承擔較大的風險；另外，在進行海洋養殖時，需要在海面上設置隔離裝置，使咸水魚能夠在特定的區域內進行養殖，但是這樣就占用了大量的海洋面積，以至于影響海面上的船只通行。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種可充氣式海底養殖箱，以解決上述背景技術中提出的問題,本實用新型設計新穎，養殖效果好，不影響航運，具有較高的推廣價值。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種可充氣式海底養殖箱，包括養殖箱組，所述養殖箱組設置在海底，所述養殖箱組包括多個分體式養殖箱，所述分體式養殖箱之間通過連接件連接，所述分體式養殖箱底部設有底座，所述分體式養殖箱的正面設有過濾網，所述底座內設有充氣裝置，所述分體式養殖箱的頂部設有飼料口，所述飼料口通過連接管道與養殖船底部的飼料投放裝置連接，所述分體式養殖箱內還設有攝像頭，所述攝像頭電性連接控制單元，所述控制單元通過無線收發裝置電性連接遠程控制端，所述控制單元電性連接水質檢測傳感器和氧含量檢測傳感器，所述水質檢測傳感器和所述氧含量檢測傳感器設置在分體式養殖箱內。

進一步地，所述無線收發裝置包括無線發送裝置和無線接收裝置。

進一步地，所述控制單元包括控制器和控制開關。

進一步地，所述控制器包括印制電路主板以及設置在印制電路主板上的微處理器和處理芯片，所述微處理器和所述處理芯片電性連接。

進一步地，所述分體式養殖箱內側壁為充氣式氣囊組件，所述充氣裝置通過導氣管與充氣式氣囊組件連接。

本實用新型的有益效果：本實用新型的一種可充氣式海底養殖箱，包括飼料投放裝置、連接管道、分體式養殖箱、充氣裝置、攝像頭、無線收發裝置、遠程控制端、水質檢測傳感器和氧含量檢測傳感器；

1.在充氣裝置的作用下能夠對分體式養殖箱內側壁的充氣式氣囊組件進行充氣，從而能夠使分體式養殖箱支撐起來，這樣內部的空腔能夠進行分區域式養殖；

2.通過分體式養殖箱內的水質檢測傳感器和氧含量檢測傳感器能夠實時的檢測分體式養殖箱內的水質酸堿度含量和氧含量，并將信號傳遞給控制單元，控制單元通過遠程控制端能夠傳遞給遠程控制端，從而養殖人員在遠程控制端能夠實時的了解到海底的養殖環境；

3.通過養殖船底部的連接管道與分體式養殖箱進行連接，通過養殖船底部的飼料投放裝置能夠將養殖飼料通過連接管道投放到分體式養殖箱內，該可充氣式海底養殖箱設計新穎，養殖效果好，不影響航運，具有較高的推廣價值。

附圖說明

圖1為本實用新型一種可充氣式海底養殖箱的結構示意圖；

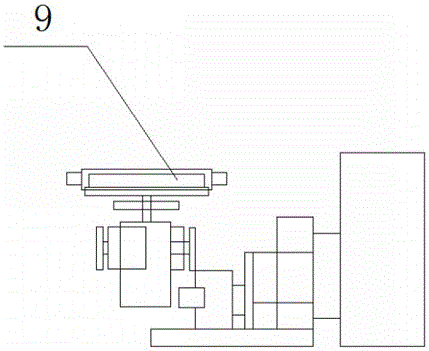

圖2為本實用新型一種可充氣式海底養殖箱內充氣裝置的結構示意圖；

圖3為本實用新型一種可充氣式海底養殖箱控制系統的示意圖；

圖中： 1-分體式養殖箱、2-底座、3-過濾網、4-飼料口、5-連接件、6-連接管道、7-養殖船、8-飼料投放裝置、9-充氣裝置、10-攝像頭、11-遠程控制端、12-無線收發裝置、13-控制單元、14-控制器、15-控制開關、16-水質檢測傳感器、17-氧含量檢測傳感器。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1至圖3，本實用新型提供一種技術方案：一種可充氣式海底養殖箱，包括養殖箱組，養殖箱組設置在海底，養殖箱組包括多個分體式養殖箱1，分體式養殖箱1之間通過連接件5連接，分體式養殖箱1底部設有底座2，分體式養殖箱1的正面設有過濾網3，底座2內設有充氣裝置9，分體式養殖箱1的頂部設有飼料口4，飼料口4通過連接管道6與養殖船7底部的飼料投放裝置8連接，分體式養殖箱1內還設有攝像頭10，攝像頭10電性連接控制單元13，控制單元13通過無線收發裝置12電性連接遠程控制端11，控制單元13電性連接水質檢測傳感器16和氧含量檢測傳感器17，水質檢測傳感器16和氧含量檢測傳感器17設置在分體式養殖箱1內。

無線收發裝置12包括無線發送裝置和無線接收裝置，控制單元13包括控制器14和控制開關15，控制器14包括印制電路主板以及設置在印制電路主板上的微處理器和處理芯片，微處理器和處理芯片電性連接，分體式養殖箱1內側壁為充氣式氣囊組件，充氣裝置9通過導氣管與充氣式氣囊組件連接，在工作時，將養殖箱組放置在海底，然后控制單元13控制充氣裝置9進行工作，在充氣裝置9的作用下能夠對分體式養殖箱1內側壁的充氣式氣囊組件進行充氣，從而能夠使分體式養殖箱1支撐起來，這樣內部的空腔能夠進行分區域式養殖，由于在分體式養殖箱1的正面設有過濾網3，通過過濾網3不僅能夠使分體式養殖箱1與外界海水進行流通，通過分體式養殖箱1內的攝像頭10能夠實時的將分體式養殖箱1內的畫面拍攝出來，并將拍攝信號傳遞給控制單元13，控制單元13能夠通過無線收發裝置12傳遞給遠程控制端11，從而在遠程控制端11就能夠進行實時觀察養殖情況，通過分體式養殖箱1內的水質檢測傳感器16和氧含量檢測傳感器17能夠實時的檢測分體式養殖箱1內的水質酸堿度含量和氧含量，并將信號傳遞給控制單元13，控制單元13通過無線收發裝置12能夠傳遞給遠程控制端11，從而養殖人員在遠程控制端11能夠實時的了解到海底的養殖環境，在進行喂料時，通過養殖船7底部的連接管道6與分體式養殖箱1進行連接，通過養殖船7底部的飼料投放裝置8能夠將養殖飼料通過連接管道6投放到分體式養殖箱1內，從而能夠起到對分體式養殖箱1內的魚日常養殖的效果，由于該養殖箱組設置在海底，不僅避免了海洋天氣對養殖業產生的影響，而且節省了海洋面積，不影響海面上的正常運輸，該可充氣式海底養殖箱設計新穎，養殖效果好，不影響航運，具有較高的推廣價值。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
