本實用新型涉及一種旋耕刀，尤其涉及一種用于農田旋耕的旋耕刀。

背景技術：

現在農田耕種進行旋耕都是機械化作業，將旋耕刀固定在機械上對農田進行旋耕。旋耕機的工作效率與旋耕刀有密切的關系?，F有旋耕機所用的旋耕刀一般由一個刀柄、一個刀身和一個刀片組成，而一個刀片的工作效率低。并且刀片的高度有一定的限制，長時間使用刀刃的損耗影響了使用壽命?，F在刀柄與刀庫固定方式是以螺栓當軸，憑借刀庫的前端上沿和后端下沿別勁固定刀柄，由于刀柄和刀庫之間有一定的間隙，在旋耕過程中，經過一定次數的旋轉切削后，刀體就會出現松動。因此每次切削時刀體對刀庫產生撞擊，使刀庫易損壞，每次切削對螺栓都產生剪切，螺栓很容易切斷，螺栓切斷，旋耕刀會丟失，影響旋耕的效率和旋耕質量。

技術實現要素：

為了解決上述技術問題本實用新型提供一種旋耕刀，目的是提高單個旋耕刀的工作效果，保證刀柄牢固地固定，增強刀身的抗側彎強度，提高刀刃的使用壽命。

為達上述目的本實用新型旋耕刀，刀身的前端兩側各設有一個刀刃。

每個刀刃與刀身之間的夾角相等。

兩個刀刃之間的夾角為110-130度。

刀身與刀刃的高度相同。

刀身與刀刃的高度為75-80cm。

刀身中部和后部的截面為波浪形。

刀身的后部設有螺栓固定孔。

刀身的前部為弧形。

刀刃為平行四邊形。

本實用新型的優點效果：本實用新型一個刀身、兩個刀刃增加了刀刃的旋耕寬度，提高了單刀工作效率，是現有的旋耕刀工作效率的兩倍，而且是一個刀身的阻力，省力、省油。刀身和刀刃的高度為現有旋耕刀的1.5倍，提高了刀刃使用壽命。本實用新型一把旋耕刀是現有的三把旋耕刀使用價值，使用者減少了三分之二的拆換作業時間。雖然單刀重量有所增加，但由于單刀的旋耕寬度增加和使用壽命的延長，在整個行業看用鋼總量下降是很可觀的，現在全國每年用一億把以上，按一億把計算，本實用新型一把旋耕刀重量為0.7千克，現有一把旋耕刀重量為0.5千克，全國用量為1億把，而用本實用新型只需3333萬把，本實用新型用鋼為3333*0.7為2.2萬噸，而現有需要10000*0.5為5萬噸，節約鋼材2.8萬噸。由于刀身形狀為波浪形，增加了抗側彎強度，使刀身與連接件連接更牢固。

附圖說明

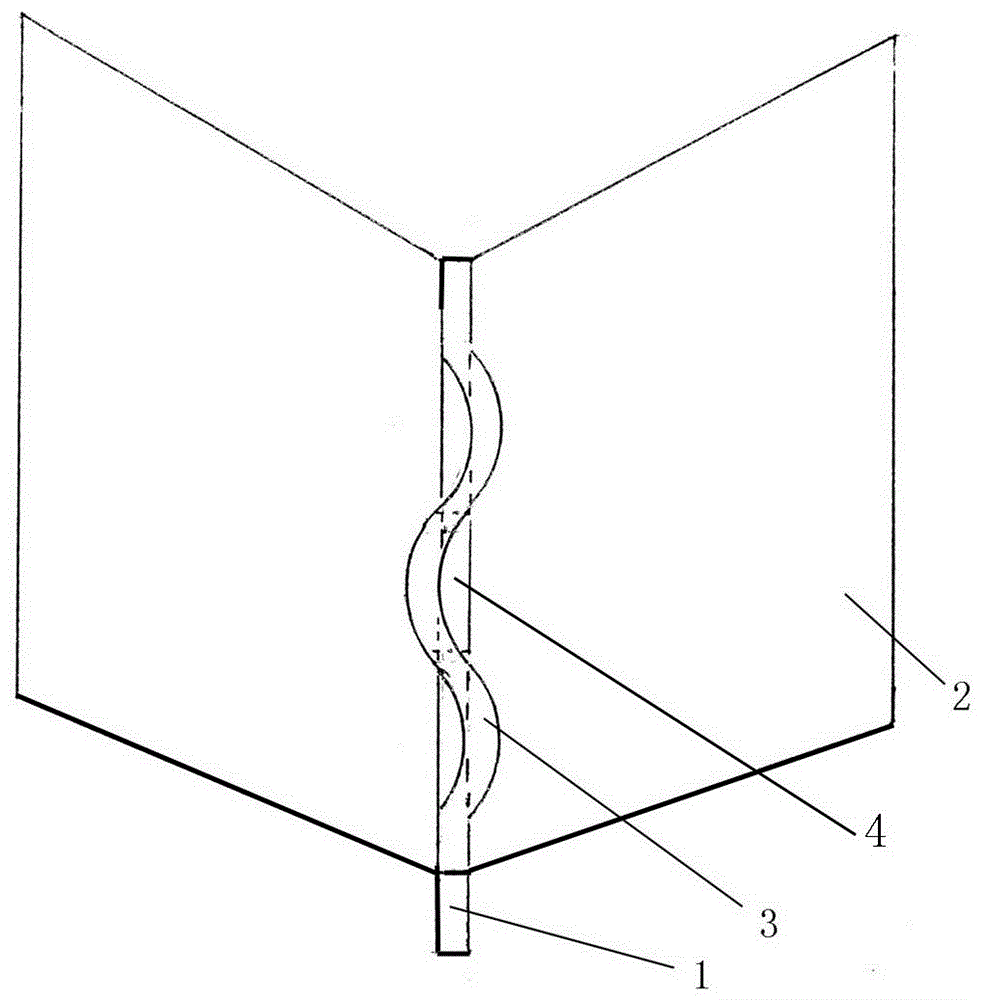

圖1是本實用新型的主視圖。

圖2是本實用新型的左視圖。

圖3是本實用新型的俯視圖。

圖4是圖1的刀身后端面的示意圖。

圖中：1、刀身；2、刀刃；3、波浪形；4、螺栓固定孔；5、弧形。

具體實施方式

下面實施例結合附圖對本實用新型作進一步說明，但本實用新型的實施例不限定本實用新型的保護范圍。

實施例1

如圖1-3所示，旋耕刀，刀身1的前端兩側各設有一個刀刃2。每個刀刃2與刀身1之間的夾角相等，兩個刀刃2之間的夾角為120度。刀身1與刀刃2的高度相同。刀身1與刀刃2的高度為75cm。刀身1中部和后部的截面為波浪形3。刀身1的后部設有螺栓固定孔4。刀身1的前部為弧形5。刀刃2為平行四邊形，刀身1和兩個刀刃2為一體結構。

實施例2

如圖1-3所示，旋耕刀，刀身1的前端兩側各設有一個刀刃2。每個刀刃2與刀身1之間的夾角相等，兩個刀刃2之間的夾角為110度。刀身1與刀刃2的高度相同。刀身1與刀刃2的高度為80cm。刀身1中部和后部的截面為波浪形3。刀身1的后部設有螺栓固定孔4。刀身1的前部為弧形5。刀刃2為平行四邊形。

實施例3

如圖1-3所示，旋耕刀，刀身1的前端兩側各設有一個刀刃2。每個刀刃2與刀身1之間的夾角相等，兩個刀刃2之間的夾角為130度。刀身1與刀刃2的高度相同。刀身1與刀刃2的高度為78cm。刀身1中部和后部的截面為波浪形3。刀身1的后部設有螺栓固定孔4。刀身1的前部為弧形5。刀刃2為平行四邊形。

本實用新型在H型鋼成型后通過軋輥將腹板中部軋壓成波浪形，定尺剪切H型鋼為材料，將H型鋼的翼板壓制與腹板成115-125度角，用激光對翼板和腹板進行切割成形，形成刀刃和刀身，在腹板的中部切斷，用激光在腹板的后部打出螺栓固定孔，一段H型鋼加工成兩把旋耕刀。
