本實用新型涉及一種草坪機，具體涉及一種手推滾切式草坪機，尤其涉及一種能夠利用電機驅動切割輪對草坪進行切割修整的手推滾切式草坪機。

背景技術：

隨著生活水平不斷提高的同時也進一步促進了人們對于環境保護意識的增強，其中在現在的園林綠化中草坪是必不可少的綠化項目之一，從而能夠利用草坪達到綠化的同時也進一步防止了水土的流失，在草坪的種植過程中對于草坪的修整又是一項必不可少的環節之一，從而能夠在修整草坪后使草坪更加美觀，但是在現在的草坪修整過程中大多都是利用草坪機達到修整修平的目的，其中在現在的草坪機中大多都是大型的草坪機，并且在切割的過程中也都是利用切割盤達到切割的目的，其中在現在利用切割盤進行切割修整的過程中由于切割盤是水平旋轉達到切割的目的，從而在水平旋轉的過程中很容易將石頭等雜質甩出，從而傷及到旁邊的操作者，從而給操作者造成傷害。

所以有必要設計一種手推滾切式草坪機，以解決上述技術問題。

技術實現要素：

本實用新型的目的在于克服現有技術存在的問題，提供一種手推滾切式草坪機，本實用新型結構簡單，使用方便，能夠在機體上設置一切割槽，在切割槽的兩側分別連接一第二支撐軸，在兩側所述第二支撐軸內分別設一滑動塊，在所述滑動塊上設置轉動的第二轉軸，從而能夠在第二電機的驅動下帶動第二轉軸，從而能夠帶動切割輪的轉動，在切割輪轉動的過程中能夠對草坪進行切割修整，從而保證到草坪的平整，并且也避免了傳統草坪機水平旋轉的切割盤將地面上的石頭等雜質甩出后對操作者造成的傷害，從而進一步的操作者進行保護。

本實用新型通過以下技術方案實現：

一種手推滾切式草坪機，包括有一機體，所述機體四角分別連接有一第一支撐軸，所述第一支撐軸上分別設有一轉動的滾輪，所述機體上還連接有一推桿，其特征在于：所述機體上設有一呈凹形的切割槽，所述切割槽兩側分別連接有一第二支撐軸，兩側所述第二支撐軸上分別設有一滑槽，兩側所述滑槽內設有一滑動塊，兩側所述滑動塊上設有一轉動的第二轉軸，所述第二轉軸上連接有一切割輪，所述滑動塊上還連接有一第二電機，所述第二電機驅動所述第二轉軸轉動，所述切割輪上設有切片，所述機體上還設有與所述切割槽相對應的排料口。

進一步的，所述機體上還連接有一排料機，所述排料機內設有一與所述排料口相對應連通的排料腔，所述排料腔內設有一第一電機驅動的第一轉軸，所述第一轉軸上連接有一排風扇，所述排料機上還連接有一與所述排料腔相對應連通的排料筒。

進一步的，所述第一轉軸上還連接有一與所述排風扇相對應的切刀。

進一步的，第二支撐軸上還分別設有一與所述滑槽相對應連通的滑動槽，所述第二轉軸在所述滑動槽內滑動，所述機體兩側還分別設有一螺紋孔，所述螺紋孔內設有一固定螺栓，兩側所述固定螺栓端部分別在所述滑動塊所設滑孔內轉動，所述固定螺栓分別設有一轉動把手。

本實用新型的有益效果是：本實用新型結構簡單，使用方便，能夠在機體上設置一切割槽，在切割槽的兩側分別連接一第二支撐軸，在兩側所述第二支撐軸內分別設一滑動塊，在所述滑動塊上設置轉動的第二轉軸，從而能夠在第二電機的驅動下帶動第二轉軸，從而能夠帶動切割輪的轉動，在切割輪轉動的過程中能夠對草坪進行切割修整，從而保證到草坪的平整，并且也避免了傳統草坪機水平旋轉的切割盤將地面上的石頭等雜質甩出后對操作者造成的傷害，從而進一步的操作者進行保護。

附圖說明

下面結合附圖對本實用新型做進一步說明。

圖1為本實用新型實施例手推滾切式草坪機整體結構示意圖。

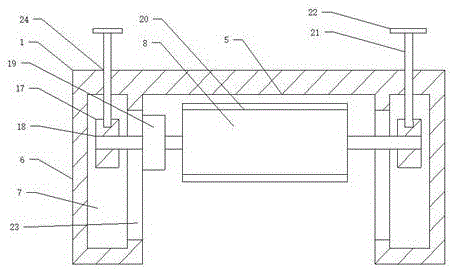

圖2為本實用新型實施例機體上所設切割輪整體結構側視圖。

圖中：1機體、2第一支撐軸、3滾輪、4推桿、5切割槽、6第二支撐軸、7滑槽、8切割輪、9排料口、10排料機、11排料腔、12第一電機、13切刀、14排風扇、15第一轉軸、16排料筒、17滑動塊、18第二轉軸、19第二電機、20切片、21固定螺栓、22轉動把手、23滑動槽。

具體實施方式

如圖1和圖2所示，一種手推滾切式草坪機，包括有一機體1，所述機體1四角分別連接有一第一支撐軸2，所述第一支撐軸2上分別設有一轉動的滾輪3，所述機體1上還連接有一推桿4，所述機體1上設有一呈凹形的切割槽5，所述切割槽5兩側分別連接有一第二支撐軸6，兩側所述第二支撐軸6上分別設有一滑槽7，兩側所述滑槽7內設有一滑動塊17，兩側所述滑動塊17上設有一轉動的第二轉軸18，所述第二轉軸18上連接有一切割輪8，所述滑動塊17上還連接有一第二電機19，所述第二電機19驅動所述第二轉軸18轉動，所述切割輪8上設有切片13，所述機體1上還設有與所述切割槽5相對應的排料口9。

所述機體1上設有一呈凹形的切割槽5，在所述切割槽5兩側分別連接有一第二支撐軸6，所述第二支撐軸6上分別設有一滑槽7，所述滑槽7內設有一滑動的滑動塊17，所述滑動塊17能夠在所述滑槽7內滑動，在兩側所設滑動塊17內設有一轉動的第二轉軸18，所述第二轉軸18上設有一切割輪8，在所述滑動塊17上還設有一第二電機19，所述第二電機19驅動所述第二轉軸18的轉動，從而能夠利用電機18帶動切割輪8的轉動，從而能夠利用切割輪8上所設的切片13對草坪進行修正切平，所述切割輪8為整體的軸向轉動，從而防止了將石頭等雜質甩出機體1外，從而對人體進行進一步的保護。

如圖1所示，所述機體1上還連接有一排料機10，所述排料機10內設有一與所述排料口9相對應連通的排料腔11，所述排料腔11內設有一第一電機12驅動的第一轉軸15，所述第一轉軸15上連接有一排風扇14，所述排料機10上還連接有一與所述排料腔11相對應連通的排料筒16，能夠在切割完畢后利用排料口9將切割后的草坪排出，在第一電機12的轉動下帶動第一轉軸15的轉動，從而能夠帶動排風扇14的轉動，從而能夠產生風力將切割后的草從排料筒16排出，從而達到切割排料的目的。

如圖1所示，所述第一轉軸15上還連接有一與所述排風扇14相對應的切刀13，能夠在第一轉軸15轉動的過程中利用切刀13對切割后的草進行進一步的切割粉碎，從而進一步的方便利用排風扇14排出。

如圖2所示，第二支撐軸6上還分別設有一與所述滑槽7相對應連通的滑動槽23，所述第二轉軸18在所述滑動槽23內滑動，所述機體1兩側還分別設有一螺紋孔24，所述螺紋孔24內設有一固定螺栓21，兩側所述固定螺栓21端部分別在所述滑動塊17所設滑孔內轉動，所述固定螺栓21分別設有一轉動把手22，能夠在轉動把手22的轉動下帶動固定螺栓21的轉動，從而能夠對滑動塊17的高度進行調整，從而調整切割輪8的高度，從而進一步方便對草坪進行切割修整。

以上所舉實施例為本實用新型的較佳實施方式，僅用來方便說明本實用新型，并非對本實用新型作任何形式上的限制，任何所屬技術領域中具有通常知識者，若在不脫離本實用新型所提技術特征的范圍內，利用本實用新型所揭示技術內容所作出局部更動或修飾的等效實施例，并且未脫離本實用新型的技術特征內容，均仍屬于本實用新型技術特征的范圍內。
